엡손 WF-C5790, C5710 스캐너 오류 100016 에러에 대한 해결 방법



이 글은 누군가에게 가뭄의 단비와 같은 정보가 될 것이며,

또 다른 누군가에는 입에서는 욕과 함께 제 이름이 함께 튀어 나오리란걸 압니다만,

더 나은 미래를 위해 , 다들 함께하기 위해 공유하고자 글을 작성합니다.







모처럼 PC앞에 앉아 그동안 밀린 일을 하나씩 처리하고 있습니다.

엡손 장비 WF-C5710과 WF-C5790 장비가 참 좋은 장비임에는 틀림이 없지만,

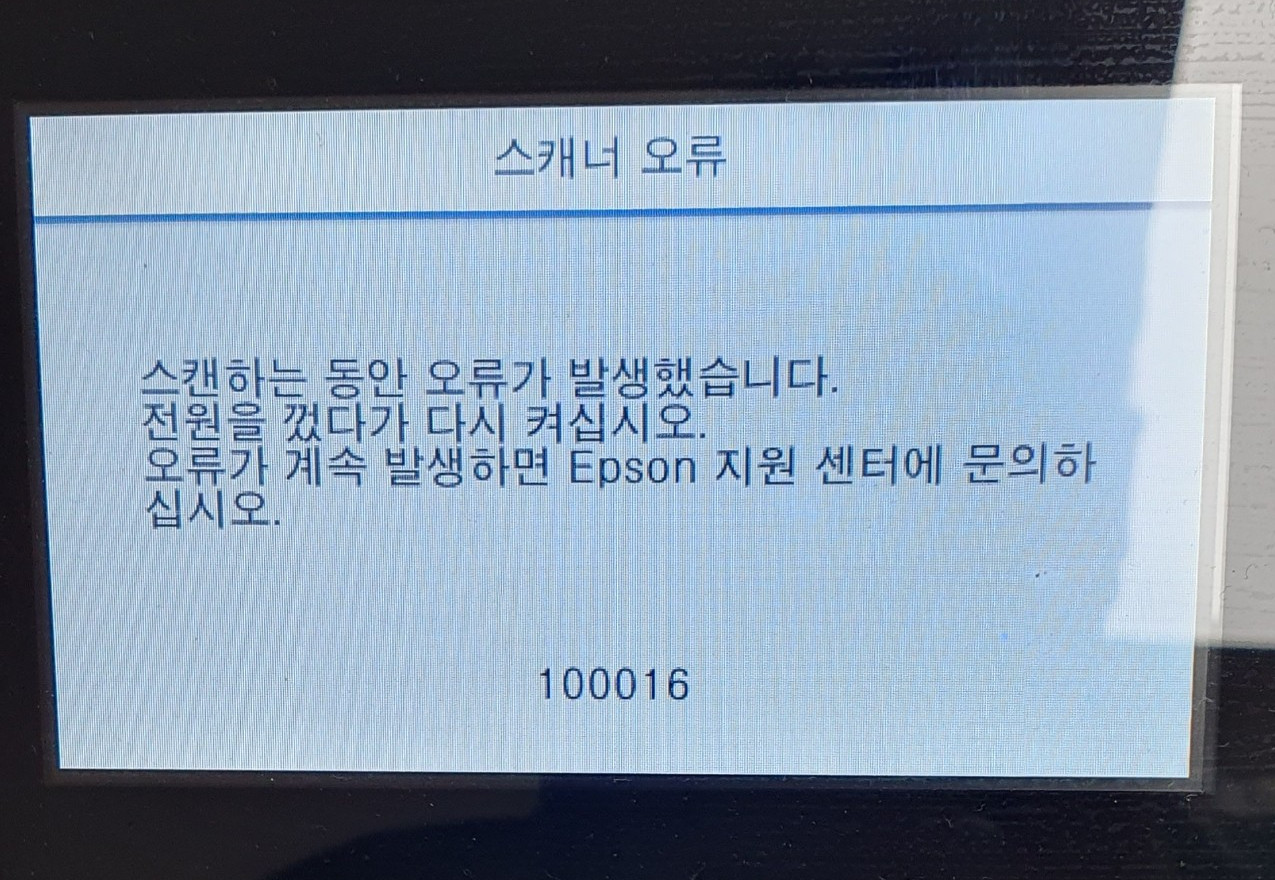

스캐너 오류 100016 에러가 사람을 참 피곤하게 만듭니다.





무한공동체 비피더스님의 사진 인용함 (https://cafe.naver.com/swca0/105494)







이 오류는 서너가지 원인에 의해 발생됩니다.

크게 소프트웨어적인 문제와 하드웨어적인 문제 두가지로 구분지을 수 있겠습니다.



저는 이 글에서 하드웨어의 근본적인 문제에 대해 다루고자 합니다.













먼저 결론부터 짚고 가겠습니다.

프린터 메인보드를 꺼내어 유선 네트워크 커넥터 윗 부분의 네모단 칩을 확인해 주십시요.



BD64547 이라고 적힌게 보일겁니다.











맞습니다.

이 칩의 용도가 스캐너 모터를 구동하는 드라이버 칩인데요.



얘가 문제가 생겨 해당오류가 발생합니다.



아래 사진을 보시면,

H31 글자 앞에 검은 점이 칩 자체가 터져 구멍이 생긴 사진입니다.

















일단 이 장비의 해당 오류의 유사 전조증상(?)은



1.ADF가 전원 OFF시 초기화 되는 소리가 나지 않습니다. (모터 구동 X)

2.CIS (스캐너 LED램프)가 HP(우측 끝)로 가지 않습니다.

3.LAMP이상임에도 불구하고 무지개 빛으로 스캔이 됩니다.





또한,

시중에 도는 증상 중 아래 내용은 관련이 없는 것으로 생각됩니다.



CAPACITOR 방전으로 인한 날짜/시간 초기화 됨이 전조 증상이라 하는데 해당사항이 없다고 봅니다.

전원 라인이 5V 라인이기에 관계가 없는 거죠.

그 외 두가지 정도 더 있는데 해당없기에 넘어가고



전체적인 부팅 플로우는,

CIS 전원 ON ⇒ LAMP H/P 초기화 ⇒ CIS W/P 초기화 ⇒ ADF ON

~의 단계를 거치는데



ADF가 ON되지 않는 경우에 16번 17번 오류가 발생합니다.

ADF 모터에 전원인가는 되고 센서 자체도 동작이 되는데 실제로 모터가 동작이 안됨으로 인해 오류가 발생됩니다.



메인보드의 펌웨어는 ADF 모터에 전원이 정상적으로 인가되었다고 판단하지만

실질적으로 칩셋 모스펫에서는 전원이 안나오는 거죠.



아래에 설명할 모터 드라이버 칩의 다이어그램인데 SWOUT1 이 정상 작동하지 않는걸 확인하실 수 있습니다.











즉, 파워 모스펫 고전압 SWOUT1에서는 정상 전압이 9.0V ~ 45.0V가 나와야 함에도

100016/100017 오류 발생시 ADF 피크 전압이 약 0.4V 내외가 검출이 됩니다.









이러한 문제가 생길 수 있는 원인을 조금이나마 줄이는 방법으로는



설정 ⇒ 대기모드 에서 연결이 끊어진 경우 전원 끄기를 체크 해제하시고,

절전모드 들어가는 시간을 60분으로 조정하여 최대한 프린터 전원이 꺼지지 않도록 하는게

도움이 되리라 생각됩니다.







해당 오류를 해결하기 위해서는 해당 드라이버 칩을 바꿔야 하는데요

칩 명칭은 BD64547MUV 이니 구글링해 보시면 제조사 등 관련정보를 얻으실 수 있습니다.

칩 제조사인 로옴社의 칩 정보 페이지 링크를 올리니 관심 있는 분은 참고하시기 바랍니다.



https://www.rohm.com/products/motor-actuator-drivers/printer/bd64547muv-product#productDetail

BD64547MUV - Data Sheet, Product Detail | ROHM.com



칩의 데이터 시트입니다.

저 위의 다이어그램도 아래 데이터시트에 나와 있습니다.







BD64547MUV (1).PDF

1.49MB









직접적으로 납땜 필살기를 펼쳐서 수리해 보실 분은

BD64547MUV 으로 검색해 보면 판매하는 곳을 쉽게 찾으실 수 있습니다.









망가진 보드 가지고 납땜 연습 좀 하시고 관련 장비 알리에서 구매하시면 쉽게 접근하실 수 있으리란 판단입니다.

5790, 5710 등 해당 오류로 인해 사용하지 못하는 장비가 있다면 제가 올린 장비 분해 영상을 참고하시어 장비에서 메인보드는 빼낸 다음 다음 순서로 문제해결을 시도해 보십시요.



https://youtu.be/u44IfvMhEeQ











메인보드를 꺼냈다면

먼저 시도해 볼 방법으로 IC17번과 IC 19번의 칩을 서로 스왑하여 시도해 볼 수 있습니다.

꼭 새 걸로 바꿀 필요는 없습니다.

IC19는 고전압 SWOUT1을 사용하지 않으므로 둘이 바꿔 해보는 거죠.





이건 두번의 남땜이 필요하긴 합니다. ^^;

이렇게 해결되지 않았거나 문제가 재발한 경우 IC를 새 것으로 교체해야겠습니다.



어떻게 보면 번거로우니 그냥 첨부터 교체해 보시는게 좋을 것 같기도 합니다.



만일 이렇게 처리 했음에도 불구하고 동일문제가 지속적으로 발생한다면 DIODE나 커패시터의 불량도 고려해 봐야할 수 있다고 보여집니다만 일반적으로 위 내용으로 수리가 가능하리라 봅니다.





칩 가격은 약 6,000원에서 1만원대 초반을 형성하고 있습니다.

(저는 괜히 20개나 샀습니다. ㅎㅎ)













필요한 분께 도움되는 내용이었기를 바랍니다.
