AM-C6000/C5000/C4000 초기 설치 메뉴얼





본 설명서는 AM-C6000/C5000/C4000 장비를 처음 설치할 때의 방법에 대해 설명합니다.

본문 중에 중요하다고 표기된 부분의 부품은 절대 버리지 말고 보관하셔야 합니다.





포장 풀기 절차

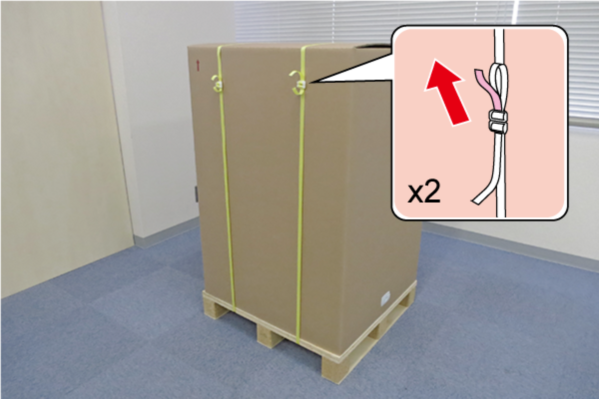

PP 밴드의 루프 쪽 끝을 잡고 들어 올려 두 개의 PP 밴드를 제거합니다.

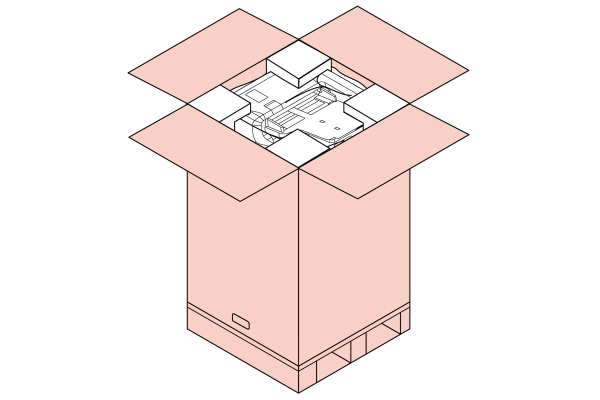

테이프를 제거하고 윗부분을 엽니다.

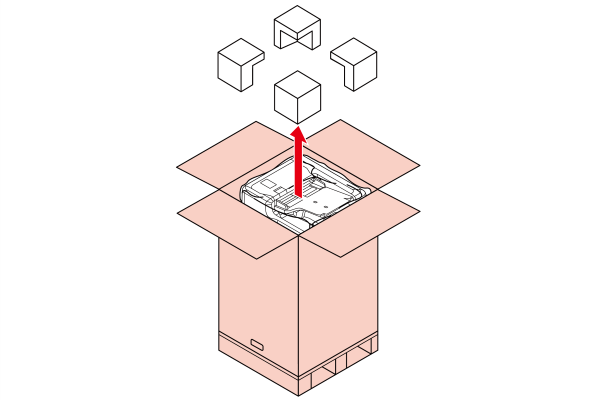

위쪽의 쿠션재 4개를 제거하세요.

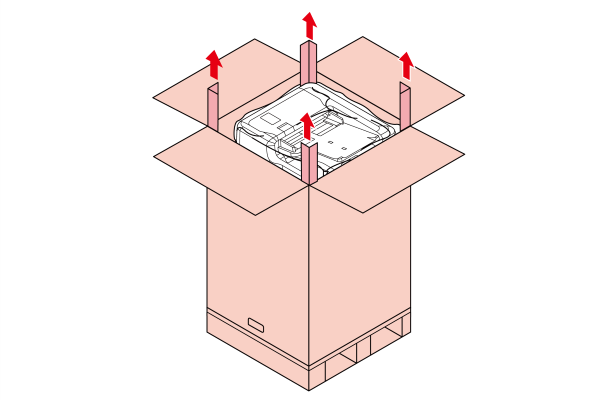

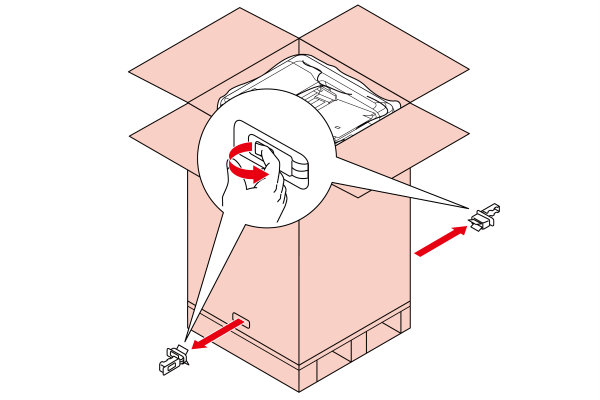

모서리 각도 4개를 제거합니다.







관절 2개를 제거하세요.

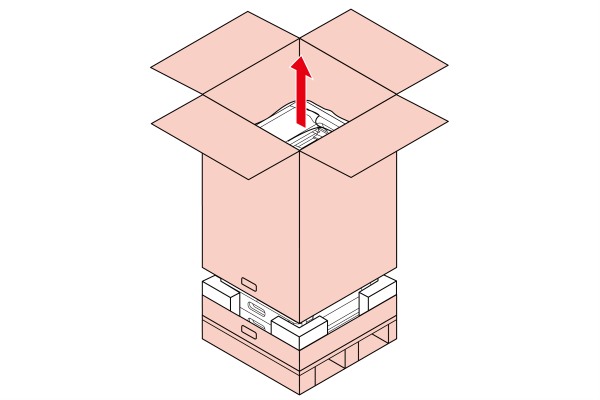

포장 상자를 위쪽으로 제거하세요.

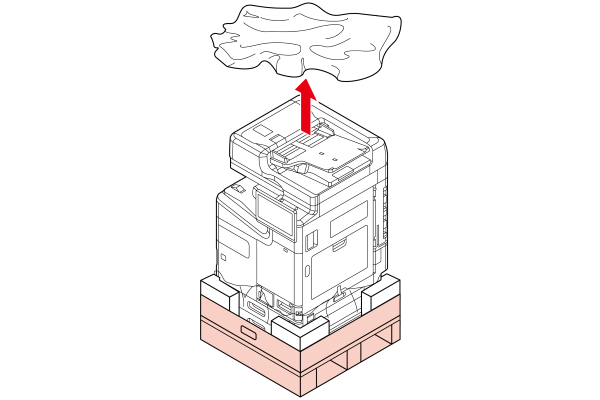

비닐봉지를 제거하세요.















쿠션재를 제거하세요.

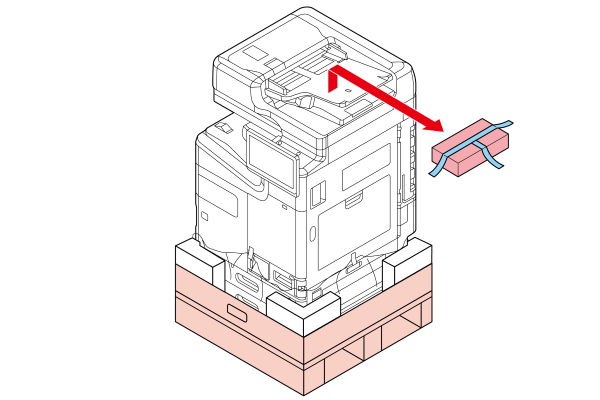

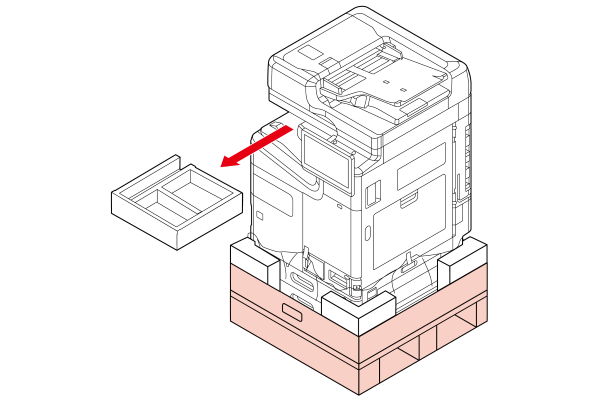

테이프를 떼어내고 액세서리 상자를 꺼내세요.

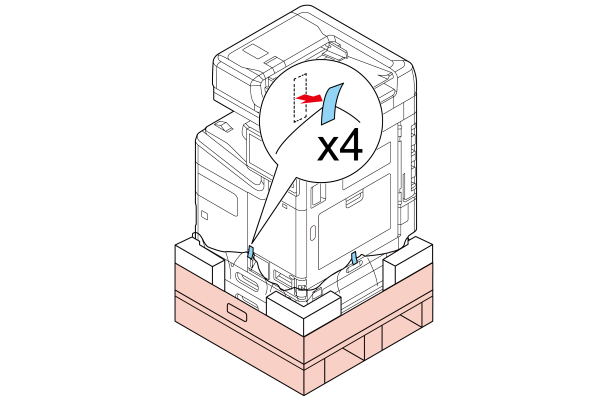

본체 아래의 비닐 시트를 본체에 고정하고 있는 파란색 테이프 4개를 벗겨냅니다.

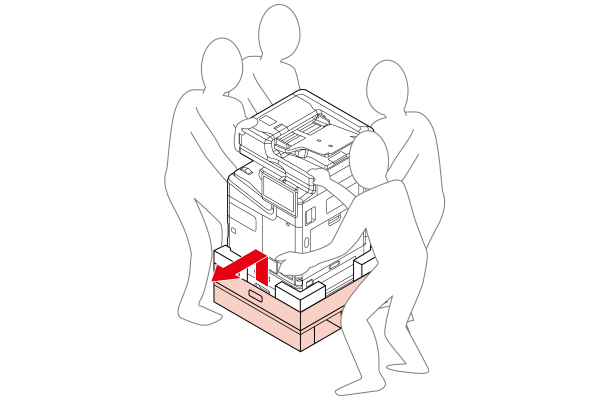

본체를 들어 올려 포장 상자에서 꺼냅니다.

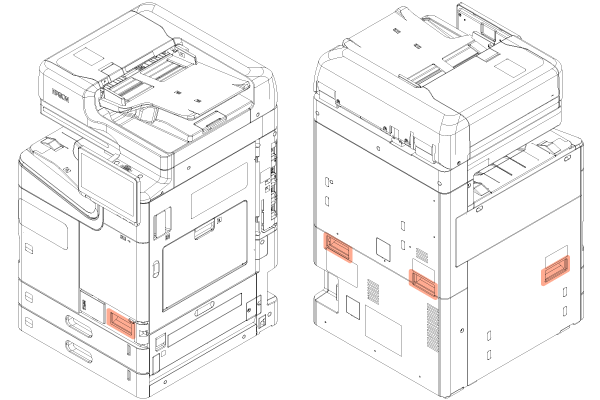

본체를 들어올릴 때는 그림에 표시된 위치를 잡으세요.

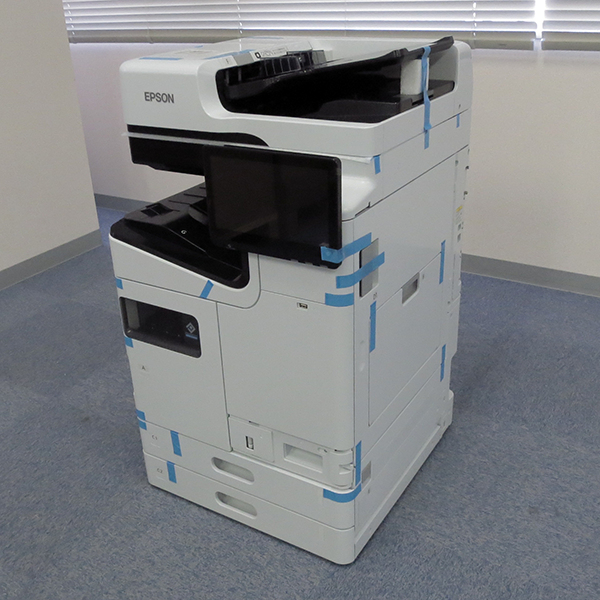

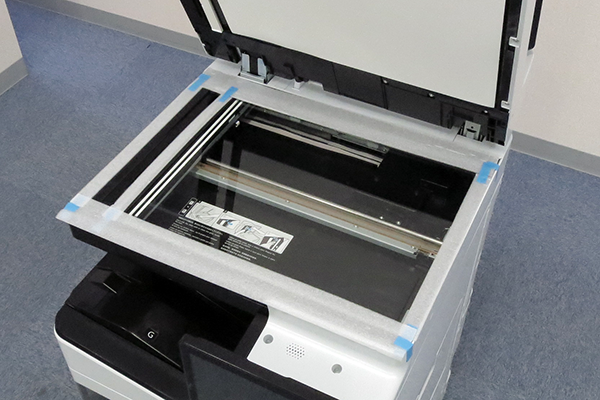

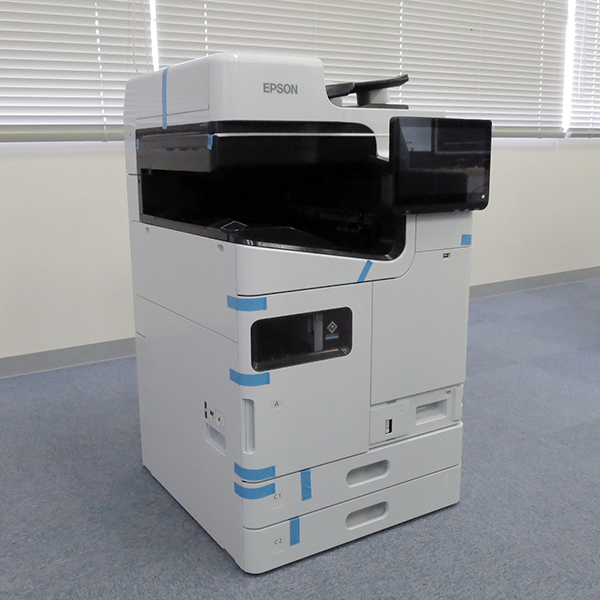

외부, 내부 보호 테이프 및 보호재를 제거하세요.



  • 본 제품은 운송에 필요한 세 가지 운송 부품으로 구성되어 있습니다. 포장을 풀 때 실수로 버리지 않도록 주의하십시오(자세한 내용은 아래 참조).

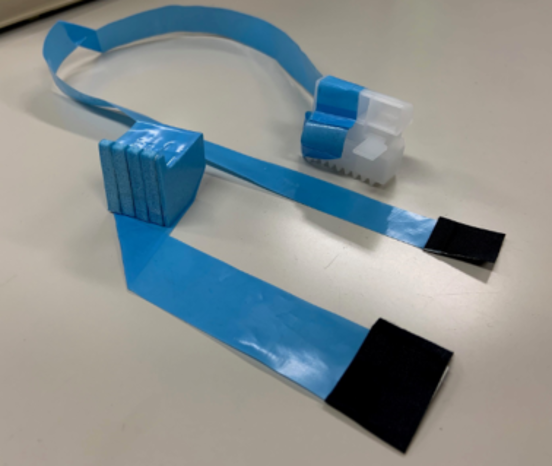

  • 생산 시기에 따라 운송 부분에 부착된 보호 테이프(파란색) 끝부분에 검은색 테이프를 붙여 다른 보호 부분과 구별합니다(아래 그림은 두 개의 운송 부분의 예를 보여줍니다).











앞면/ 오른쪽면













앞면/왼쪽면

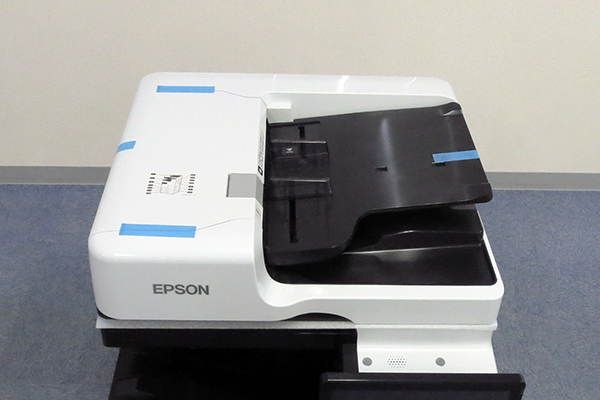

ADF













SCN

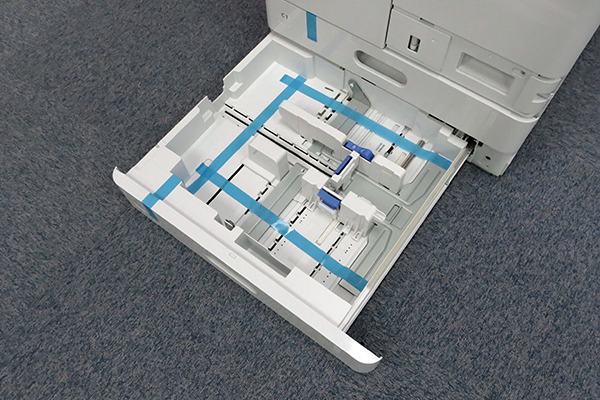

C2 카세트

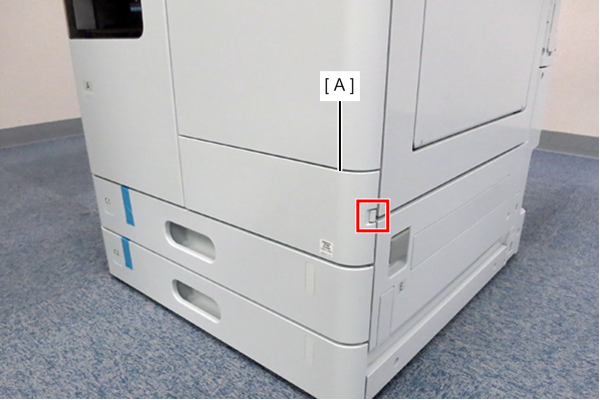

오른쪽 문(A)의 운송 보호 장치는 오른쪽 문을 열거나 테이프를 사용자 쪽으로 당겨서 제거할 수 있습니다.

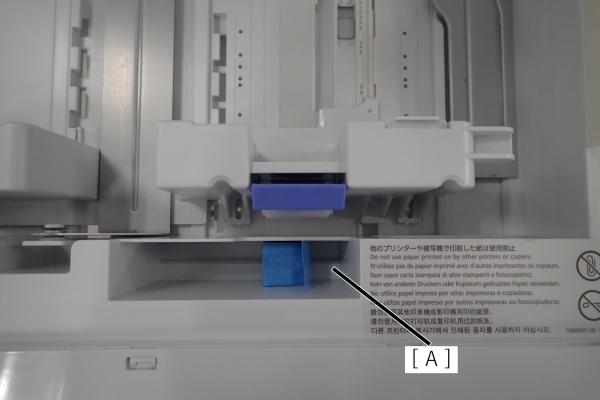

재운송에 사용되므로 버리지 마십시오. 수동 트레이 또는 카세트 홈(A)에 보관하는 것이 좋습니다.

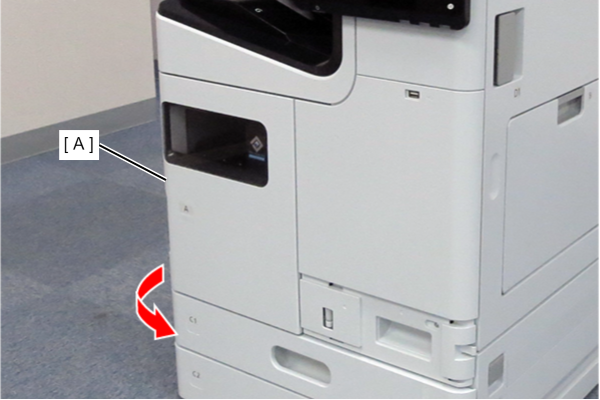

  1. C1 카세트를 엽니다.
  2. 보호 테이프를 제거하세요.
  3. 앞면 덮개를 엽니다.

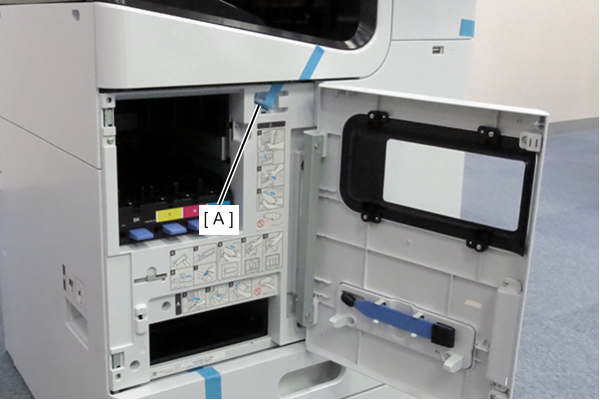

  4. 보호 테이프를 제거하고 머리의 운송 고정 부품을 제거하세요.



















주의

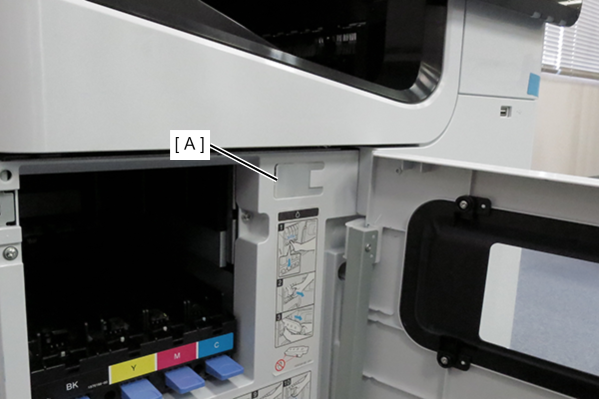

커버의 구멍 모양에 맞춰 헤드(A)의 운송 고정 부품을 보관하세요.
재운송에 사용됩니다.
절대 버리면 안됩니다.

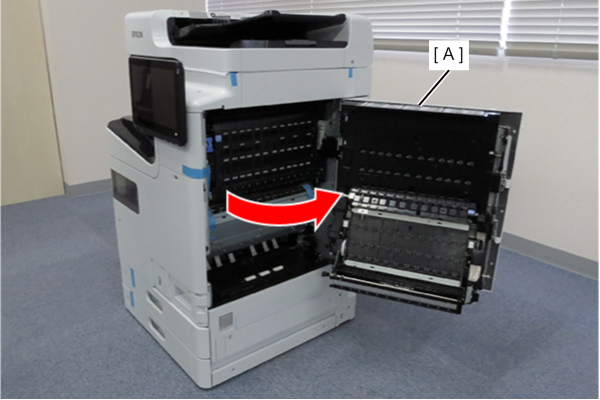

오른쪽 도어 유닛(A)을 엽니다.

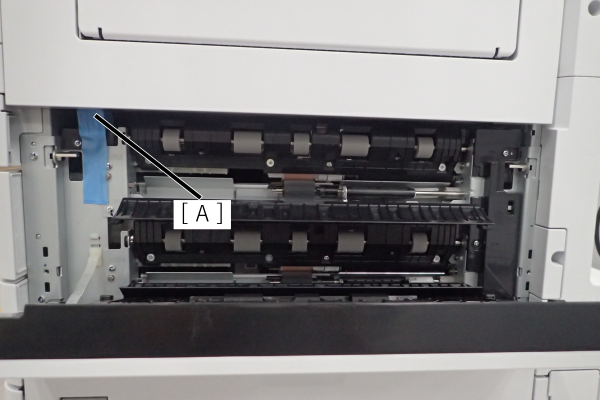

레버를 당겨 벨트 유닛(A)을 살짝 열어주세요.















  • 벨트 유닛의 벨트 표면을 만지지 마십시오.
  • 다음 절차에 따라 테이프를 제거하기 전까지는 아래 그림에 표시된 보호 필름을 제거하지 마십시오.

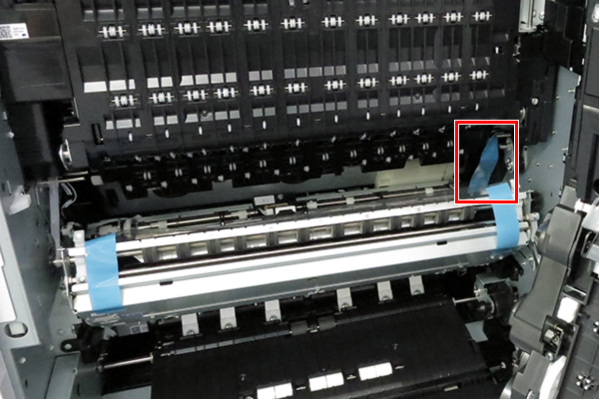

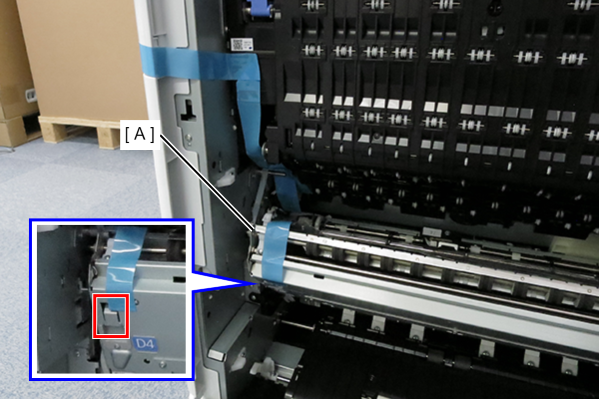

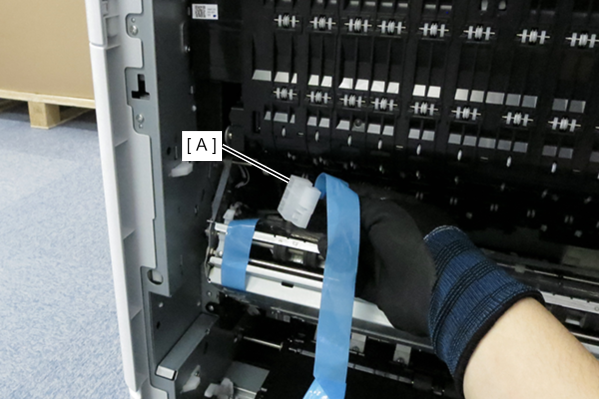

보호 테이프를 제거하고 캡의 운송 고정 부품을 제거하세요.

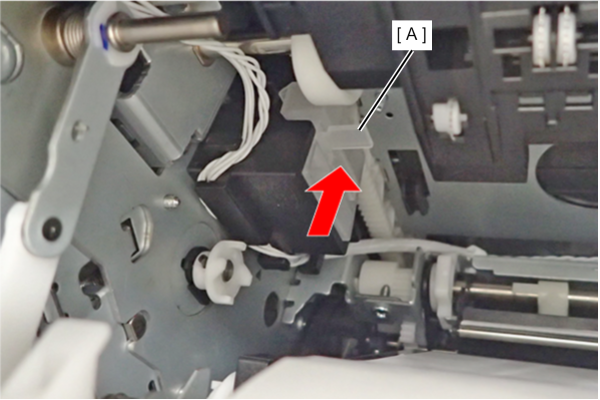

테이프를 당겨도 운송 고정 부품을 제거할 수 없는 경우, 해당 부품의 레버(A)를 눌러 제거하세요.

















주의

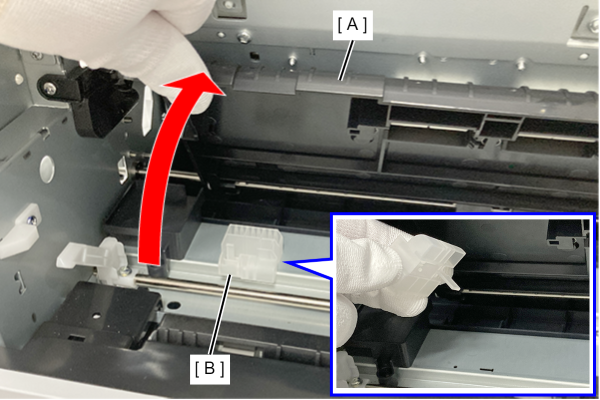

덮개(A)를 열고 운송 고정 부품(B)을 표시된 위치에 보관하세요.
재운송에 사용됩니다.
절대 버리면 안됩니다.

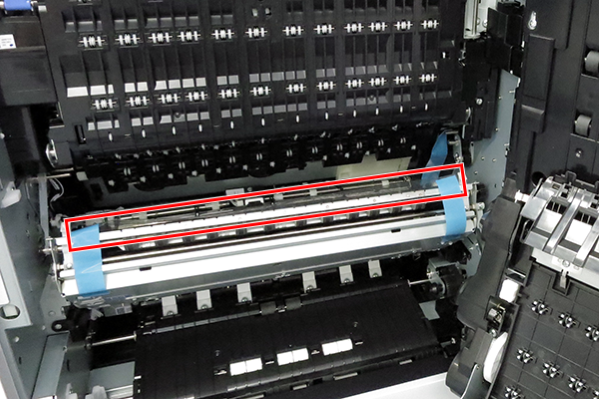

테이프를 제거하세요.

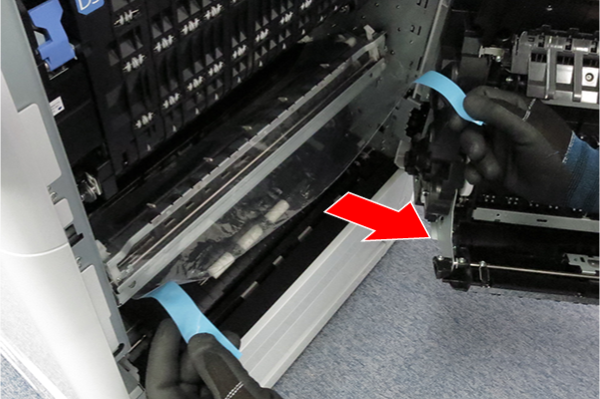

테이프 2개를 떼어내고 보호 시트(A)를 제거합니다.















  1. 벨트 장치를 닫습니다.
  2. 오른쪽 도어 장치를 닫으세요.

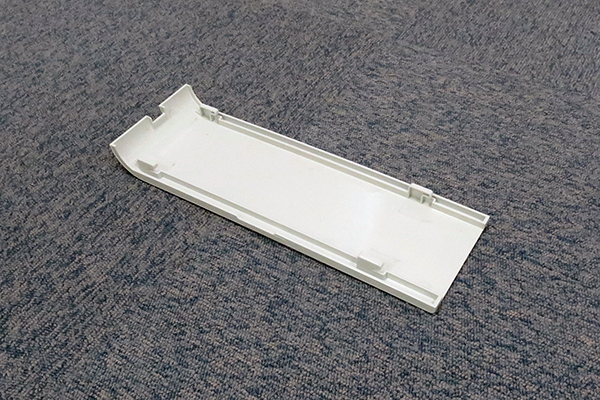

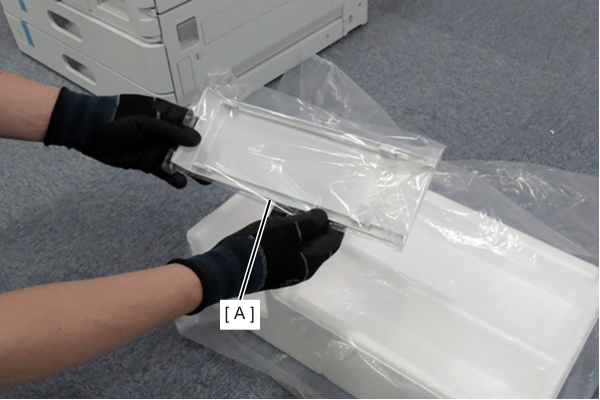

  3. 쿠션재에서 핸들 커버(A)를 제거합니다.















비닐에서 손잡이 커버를 제거하세요.















손잡이 커버(A)를 본체에 부착하고 후크로 고정합니다.

















앞면 덮개를 엽니다.

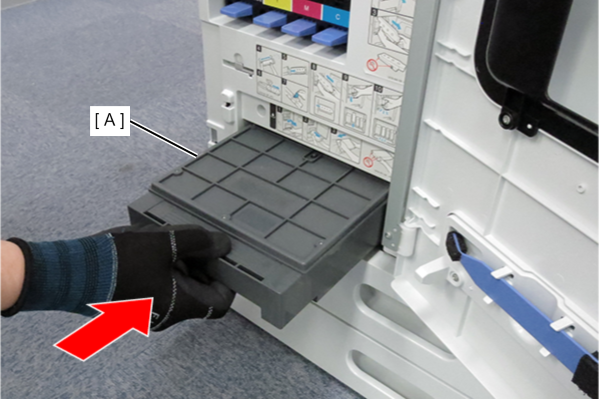

유지관리 상자(A)를 설정합니다.















앞면 덮개를 닫으세요.
