엡손 WF-C5710/C5790 시리즈의 급지 메커니즘 분석 및 ASF 어셈블리 클러치 파손 정밀 수리 보고서

by RichNam 2025. 10. 7.
반응형

미관입니다.

오늘 다룰 내용은,

엡손 워크포스 프로(Epson WorkForce Pro) 라인의 주력 모델인 WF-C5710, WF-C5790 그리고 C579R 장비를 오랫동안 사용하다보면 부품의 마모 등으로 인해 발생되는 공통적인 오류에 대한 기술적 분석과 수리 결과 보고입니다. 특히 장비를 대량으로 운용하는 기업이나 관공서 담당자분들께 중요한 유지보수 정보가 될 것입니다.







📝 문제 정의: ASF 어셈블리 클러치 파손으로 인한 급지 롤러 구동 실패


최근 입고된 WF-C57XX 시리즈 장비에서 동일한 증상이 확인되었습니다.

바로 용지 급지 시 롤러가 구동되지 않고 멈춰버리는 현상입니다. 이는 급지 롤러 자체의 문제가 아니라, 롤러에 동력을 전달하는 핵심 부품인 ASF 어셈블리(Automatic Sheet Feeder Assembly) 내부의 클러치가 파손되었기 때문입니다.

클러치는 프린터 내부 모터의 회전력을 급지 롤러에 전달하는 정밀 기계 부품입니다.

정해진 타이밍에만 정확히 동력을 연결해야 하는데, 부품 파손으로 인해 이 동력 전달이 끊기면서 급지 롤러가 헛돌거나 아예 구동되지 않는 것입니다.

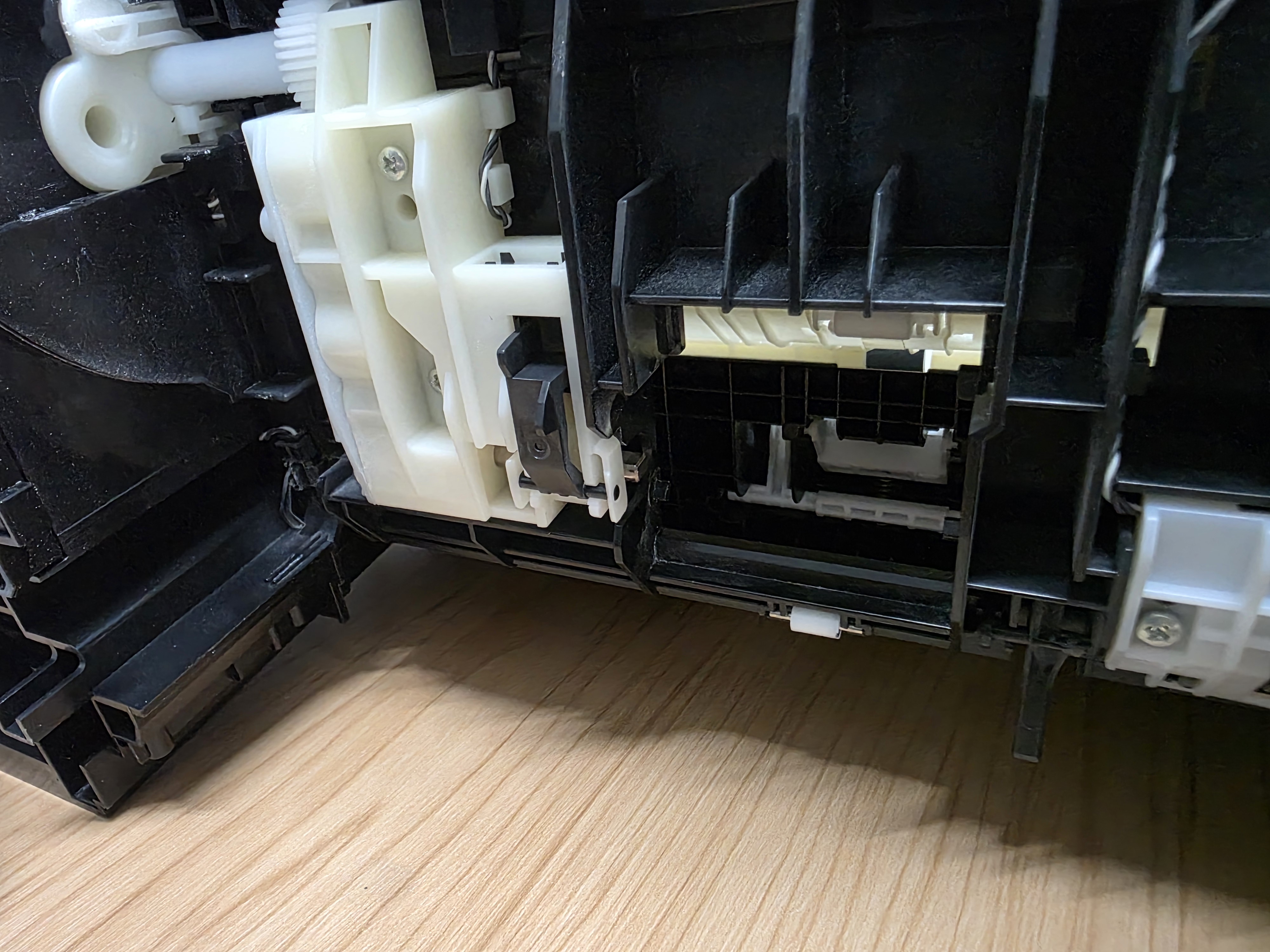

ASF 어셈블리 클러치 파손





✅ 전문성 확보: 엡손 정식 수리 부품 사용의 중요성


저는 엡손 전문점으로서, 모든 수리 과정에 신뢰성을 최우선으로 두고 있습니다.

이번 클러치 파손 수리를 위해서도 엡손 본사로부터 정식 수리 부품을 제공받아 진행했습니다. 프린터의 내구성과 안정성은 작은 파츠 하나의 정밀도에 달려있습니다. 정품 파츠는 재질과 규격이 엄격하게 관리되므로, 교체 후에도 장비의 오리지널 성능을 완벽하게 복원할 수 있습니다.

비정품 부품 사용 시 발생할 수 있는 잦은 재수리나 추가적인 고장 위험을 원천적으로 차단하는 것이 전문 수리의 기본입니다.

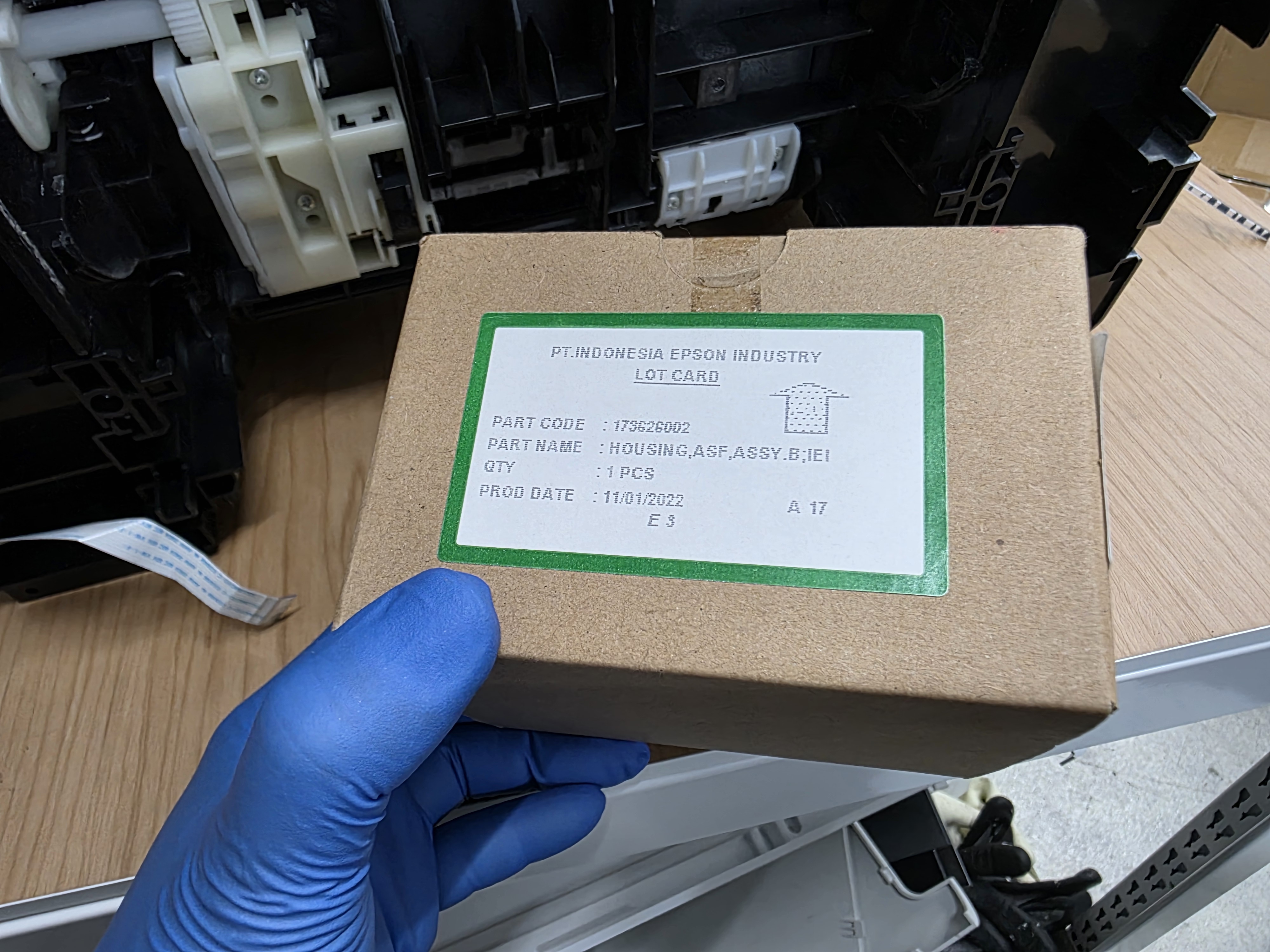

엡손 정식 수리 부품







🛠️ 수리 프로세스: 파손 부품의 정밀 교체

프린터의 ASF 어셈블리는 장비의 중앙 하단부에 위치하여 접근이 쉽지 않습니다.

장비 외관 및 모듈 분리: 수리를 위해 WF-C5710 장비의 상판, 급지부, 측면 커버 등을 단계적으로 분해합니다. 모든 케이블과 나사 체결 위치를 정확히 기록하며 진행했습니다.

ASF 어셈블리 추출: 메인 보드와 구동부 주변에 엮여 있는 ASF 어셈블리를 손상 없이 조심스럽게 꺼냅니다.

파손 클러치 확인 및 제거: 어셈블리 내부에서 파손된 클러치 기어나 연결부를 정밀하게 확인하고 잔여 조각 없이 제거합니다.

정품 파츠 장착 및 유격 조정: 엡손 정품 클러치 파츠를 교체 장착합니다. 이 과정에서 기어 간의 유격(Backlash)과 장착 깊이를 정확하게 조정하는 것이 중요합니다. 미세한 오차도 급지 타이밍 오류로 이어질 수 있기 때문입니다.

재조립 및 기능 테스트: 장비를 뜯고 파손된 부품을 꺼내고 수리용 파츠를 교체 장착하여 수리를 완료한 후, 장비를 역순으로 조립합니다. 조립 완료 후에는 다중 급지 테스트를 통해 급지 롤러가 정확한 타이밍에 구동되는지, 용지 걸림 오류는 없는지 최종 점검했습니다.

수리 결과, 급지 시스템은 완벽하게 복원되었으며, 장비는 정상적으로 작동함을 확인했습니다.

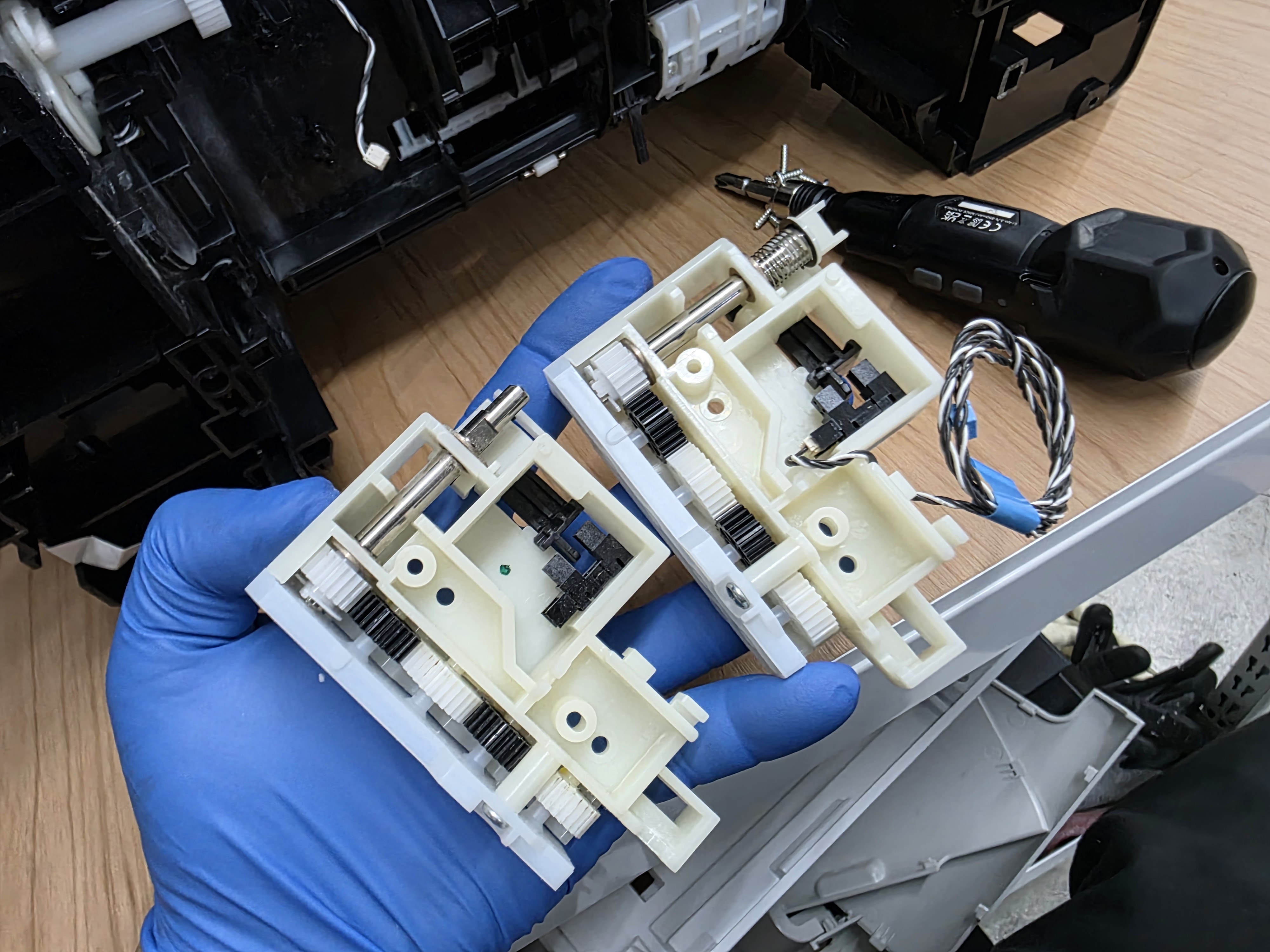

수리 프로세스: 파손 부품의 정밀 교체











🌐 유지보수의 완성: 미관 플라스틱 코팅제와의 시너지



프린터의 내부 메커니즘 수리가 끝났다면, 외관 관리 또한 장비 유지보수의 중요한 부분입니다.

장기간 사용으로 인해 프린터 표면의 광택이 사라지고 낡아 보이는 것은 피할 수 없는 현실입니다. 저희 미관은 이러한 문제를 해결하고자 세종대학교 윤천 교수님과의 협업을 통해 "미관 플라스틱 코팅제"를 개발했습니다.

특징 및 장점:
초기 광택 완벽 복원: 소량으로도 새것 같은 반짝임을 되찾아줍니다.
뛰어난 지속성: 제가 직접 테스트한 결과 2개월 이상 광택이 유지되며, 예상컨대 훨씬 더 오래 지속될 것입니다.
사용 편의성: 냄새가 없고, 손에 묻어 나오지 않아 간편하게 사용할 수 있습니다.



ASF 클러치 수리로 성능을 새것처럼!

미관 코팅제로 외관을 새것처럼!



이 두 가지가 합쳐져야 진정한 프린터 유지보수의 완성입니다.
