OJ 패킹의 크게 변화된 점

by RichNam 2020. 5. 25.
반응형

안녕하세요 ~

미관입니다. ^^



이놈의 코로나가 잠잠해지는 듯싶다가 다시 또 여기저기서 고개를 쳐드네요. ㅠㅠ

다들 어려운 시기에 잘 계시리라 믿습니다. ^^

예전의 좋은 시절로 하루 바삐 돌아가길 기대해 봅니다.







얼마 전에 새로 출시한 OJ패킹에 대한 보충 설명을 드리고자 합니다.







 2020년 출시한 OJ패킹

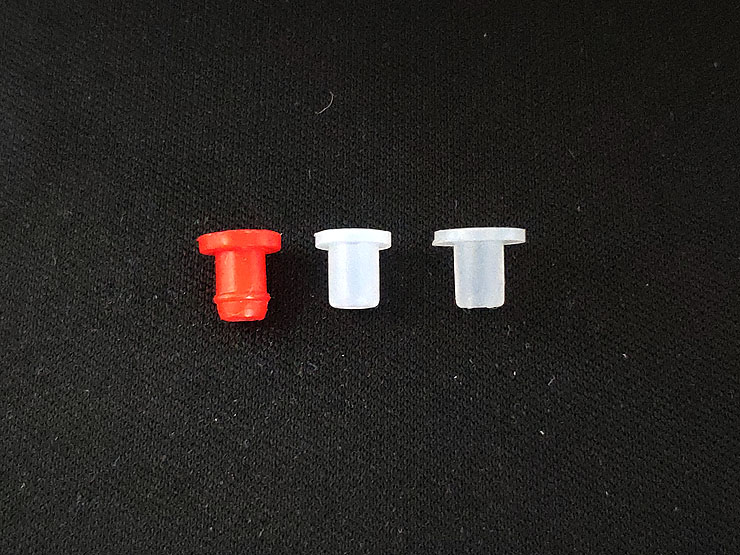

우리 무한업계에서 카트리지에 꼽는 패킹은 크게 3가지가 있습니다.

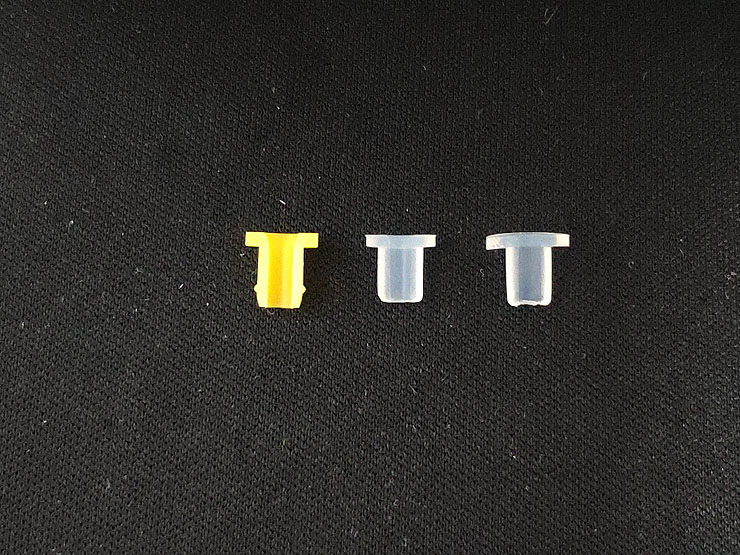

아래 사진을 보시면 아하 ~~!! 하고 바로 아실 거예요 ^^



가운데 제품과 우측 제품의 차이는 외형적으로는 윗 머릿부분의 크기와 재질 차이가 있습니다.

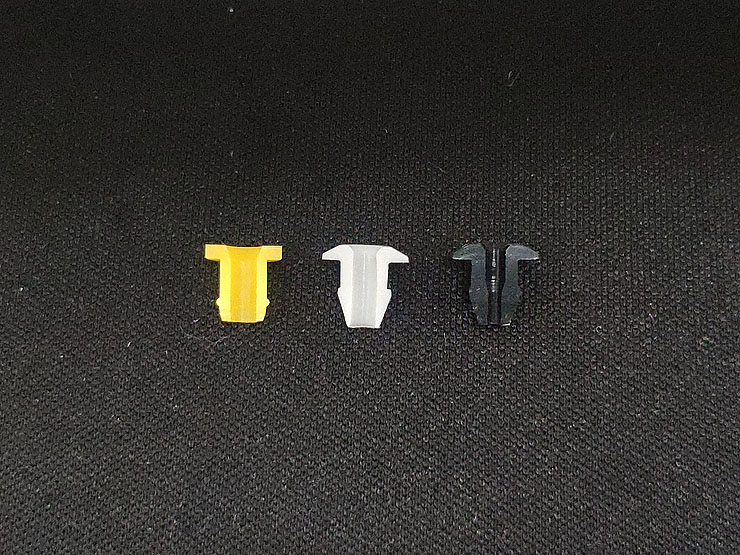

위 제품들을 반으로 뚝~~ 잘라 보면,

아래와 같은 형태를 지니고 있습니다.







패킹 비교사진







제가 OJ패킹을 만들 때 가장 중점을 둔 부분이

편의성과 안정성 두가지 측면인데요.



상단의 머릿부분이 넓은 게 좋다시며 OJ패킹도 머릿 부분을 꼭 넓게 해 달라시며 신신당부한 분이 몇 분계 셨었어요.

그래서 이번에 출시한 OJ패킹은 머리가 큽니다. 가분수.... -.-;

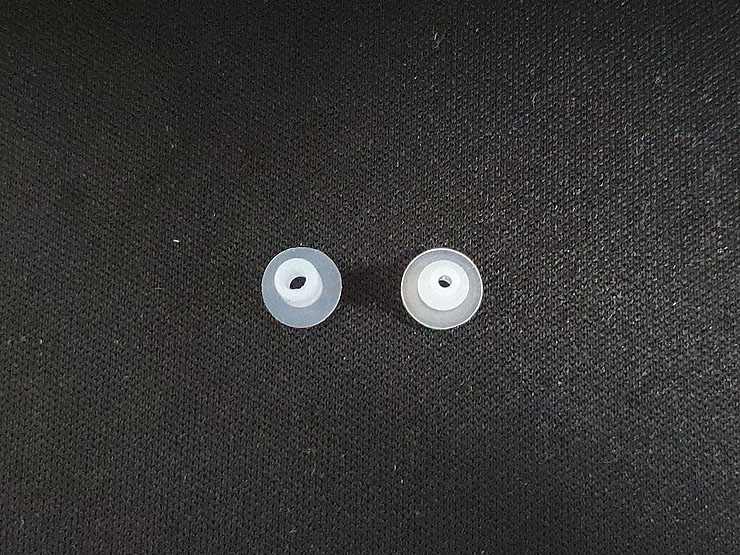

아래에 기존의 머리가 컸던 패킹과 우측의 OJ패킹 모습을 비교해 둔 사진이 있습니다.







머리 큰 패킹과 OJ패킹(우측)의 머릿 크기 비교





그리고 외형적인 부분이야

그냥 보면 다 아는 부분입니다만 OJ패킹은 두 가지 버전으로 나뉘어 있습니다.



그 차이는 아래 사진에 잘 나타나 있습니다.



기존의 패킹들 모두가 가운데 ㄱ자 피팅(엘보)이 지나가는 통로 부분이 일자입니다.

OJ패킹이 두 가지 버전이라고 말씀드렸는데요.



얹그제 신제품 발표한 제품은 v1 제품으로 가운데 통로가 일자 형태를 지니고 있습니다.

그리고 아직 출시 전 제품인 v2 제품은 깊이 들어갈수록 관로가 좁아지는 깔때기 형태를 지니고 있습니다.







타사 패킹(좌측), OJ패킹 v1(가운데), OJ패킹 v2(우측)

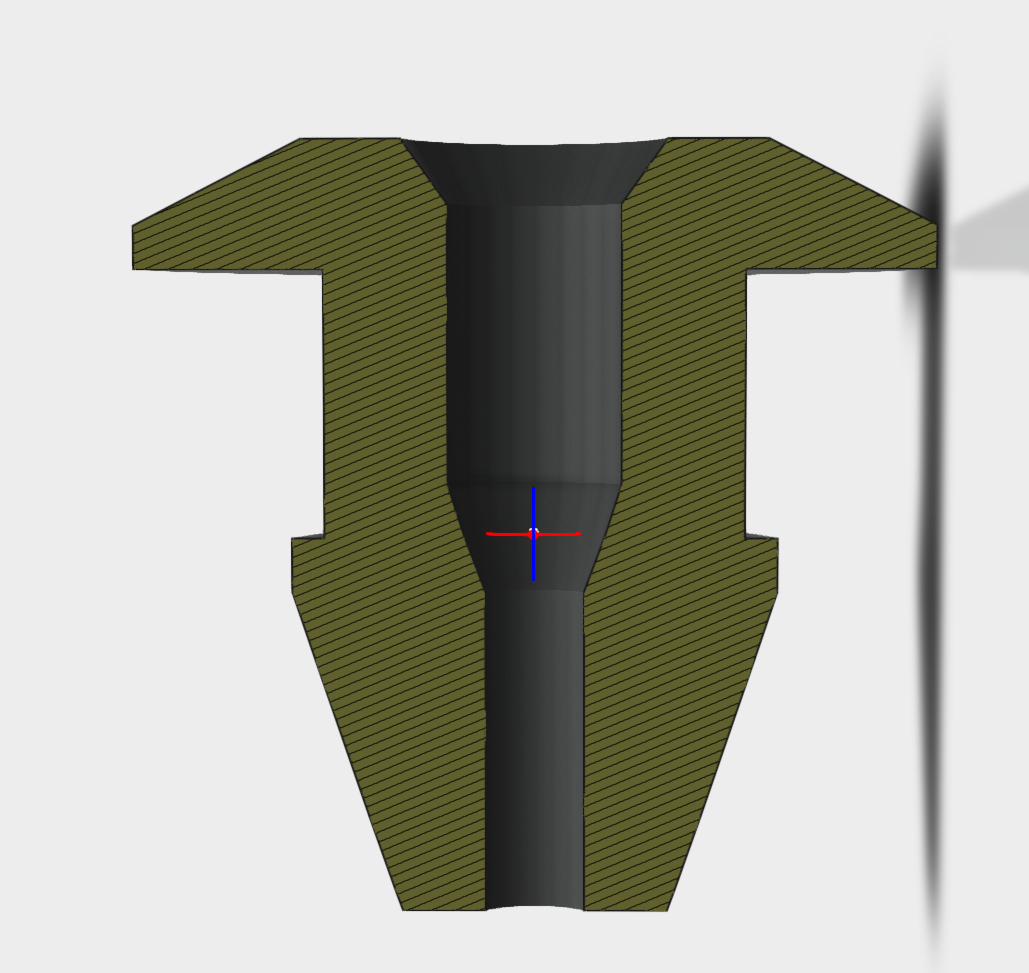

위 사진이 작아 확인하기 어려워 3D 모델링 사진을 첨부합니다.







OJ 패킹 v2





들어갈 수 록 좁아지는 이유로 인하여,

ㄱ자 피팅이 꼽힐 때,  OJ패킹을 좌우로 더 밀게 되고

그 밀린 만큼 카트리지 내부에 삽입된 패킹이 지탱을 해 줌으로 인해

패킹이 카트리지에서 쉽게 이탈되지 않고 자리하고 있게 만든 게 가장 큰 이유입니다.



OJ 패킹 많은 사랑 부탁드립니다. ^^



감사합니다.
