HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 분해하는 법

반응형



안녕하세요 ~

금일은 저희 회사가 최근에 엄청난 물량을 수입한 프린터 복합기인

HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 의 분해 방법입니다.



이 제품들은 대등소이하기에 하나만 알면 열을 알 수 있는 제품이기도 합니다. ^^





먼저 복합기의 상판을 들어 올려 주세요.

자동 문서공급기(ADF)가 아닌 상판입니다.



상판을 들어 올려 열면,

우측의 후크가 걸려 있습니다.



후크는 드라이버 등을 중간 홈에 꼽고, 내 몸쪽으로 힘껏 당겨 주시면 되는데

너무 세게 당기시면 흐크를 지탱하는 고리가 부러집니다. -.-;



세게 당길 때, 약 2센치만 당긴다 생각하고 스냅을 줘서 살짝만 이동시켜 주세요.



그러면 후크가 열립니다.









요로콤 말이죠.

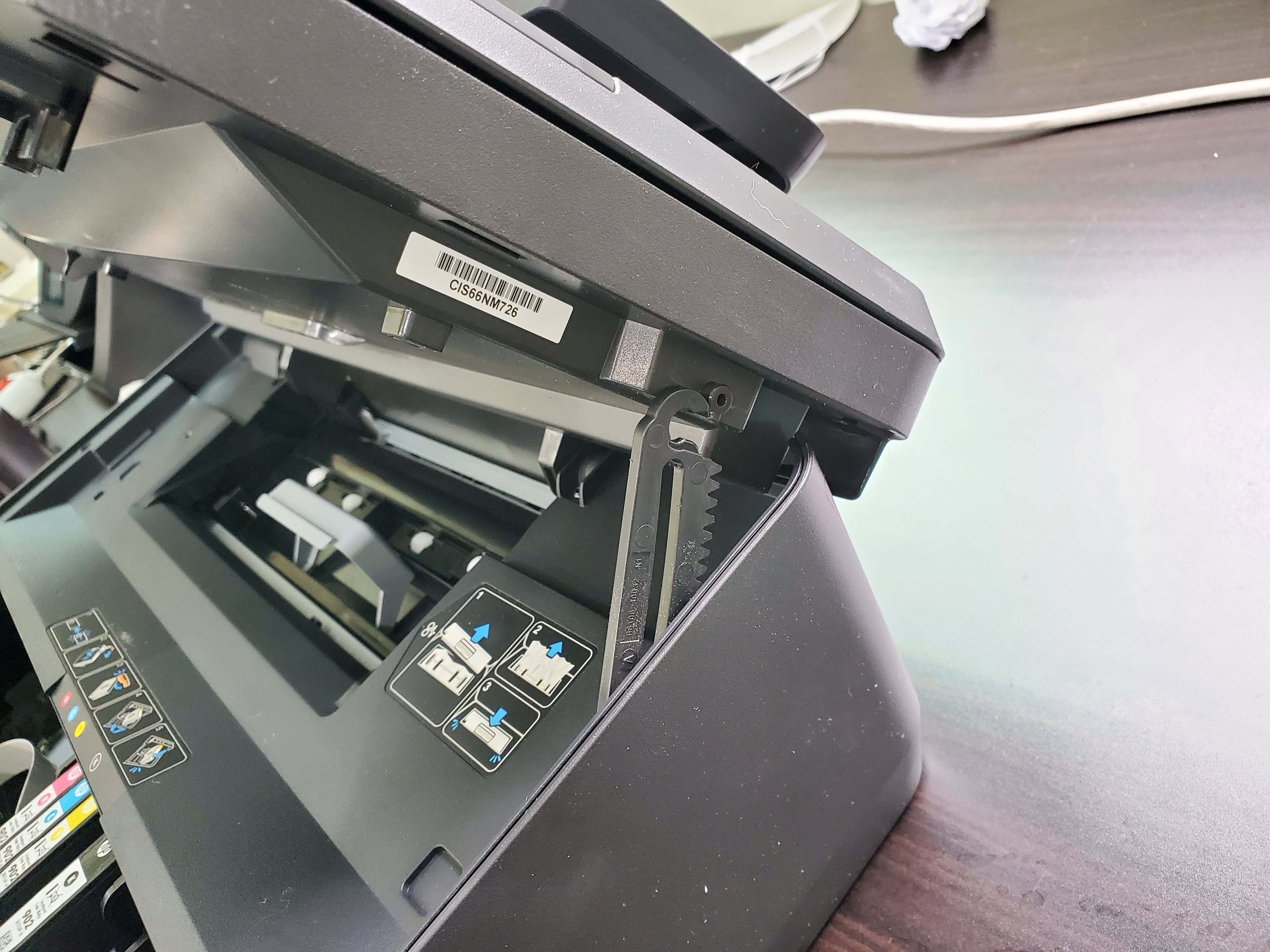

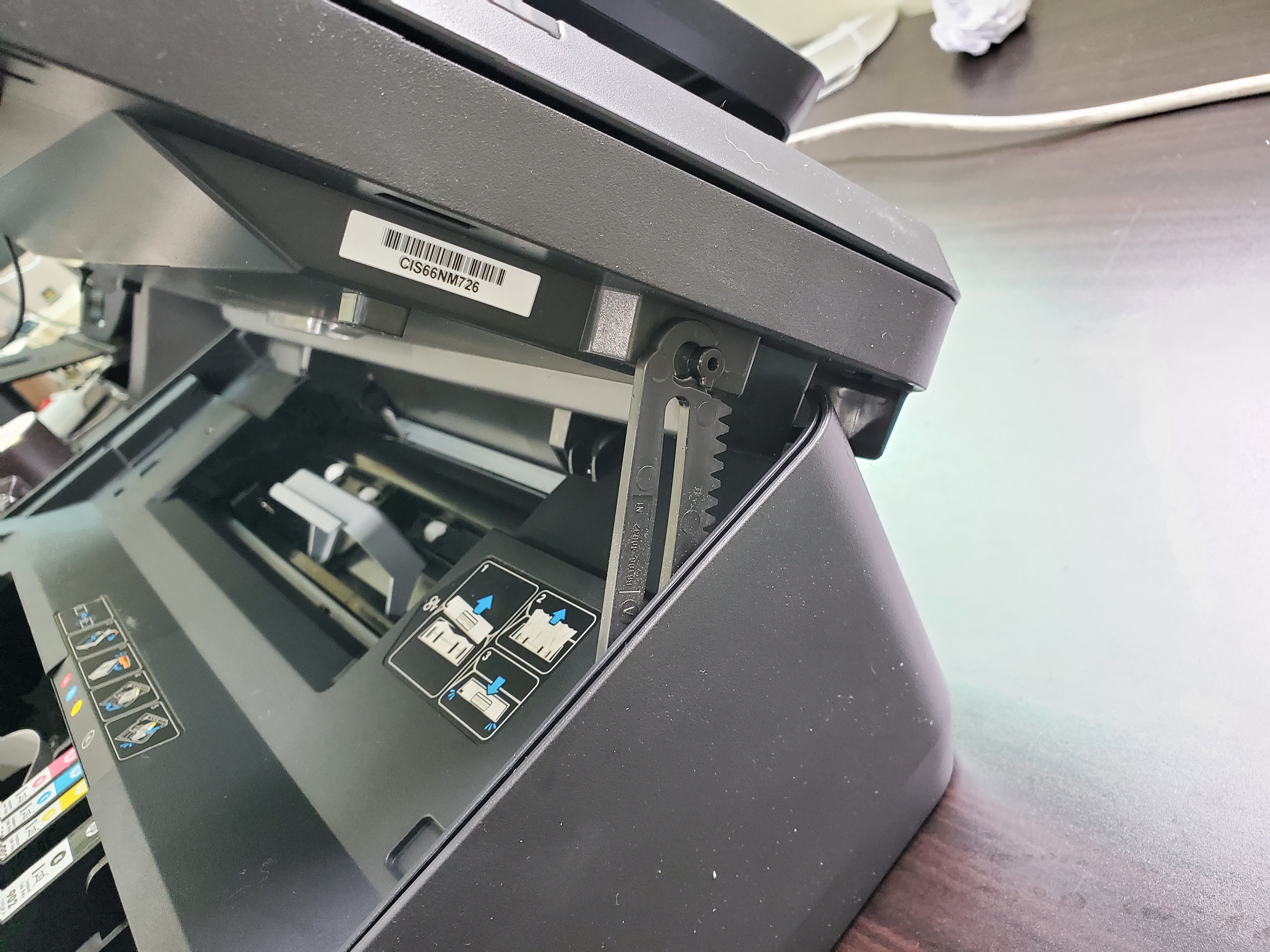

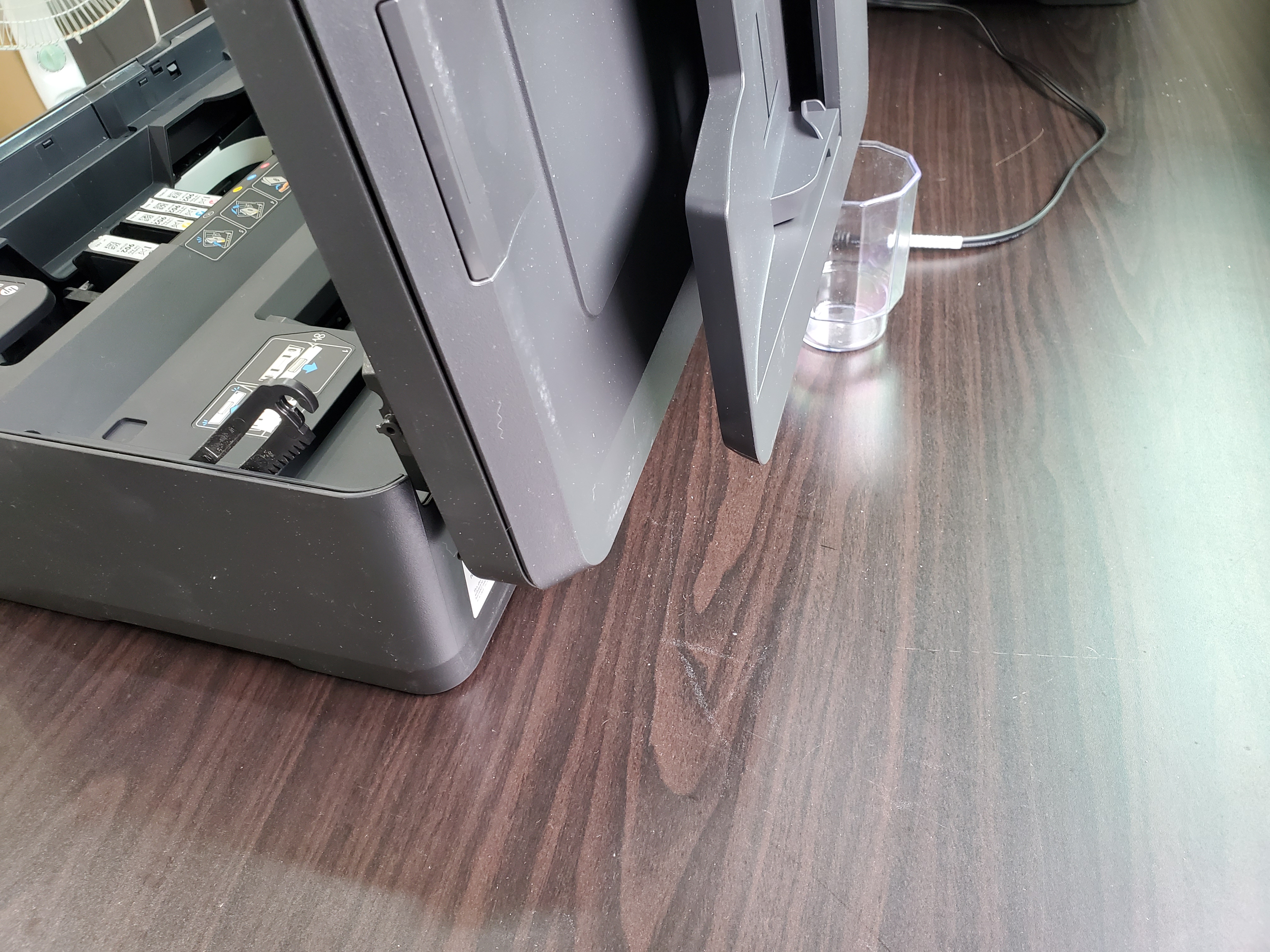

그리고 상판을 뒤로 제껴야 하는데,

걍 제껴 버리면 꺽여 버립니다. ㅋ



알맞은 높이의 받침대 구실을 해줄 물건을 받쳐 주세요.



안 그러면 안습입니다. ㅎㅎ

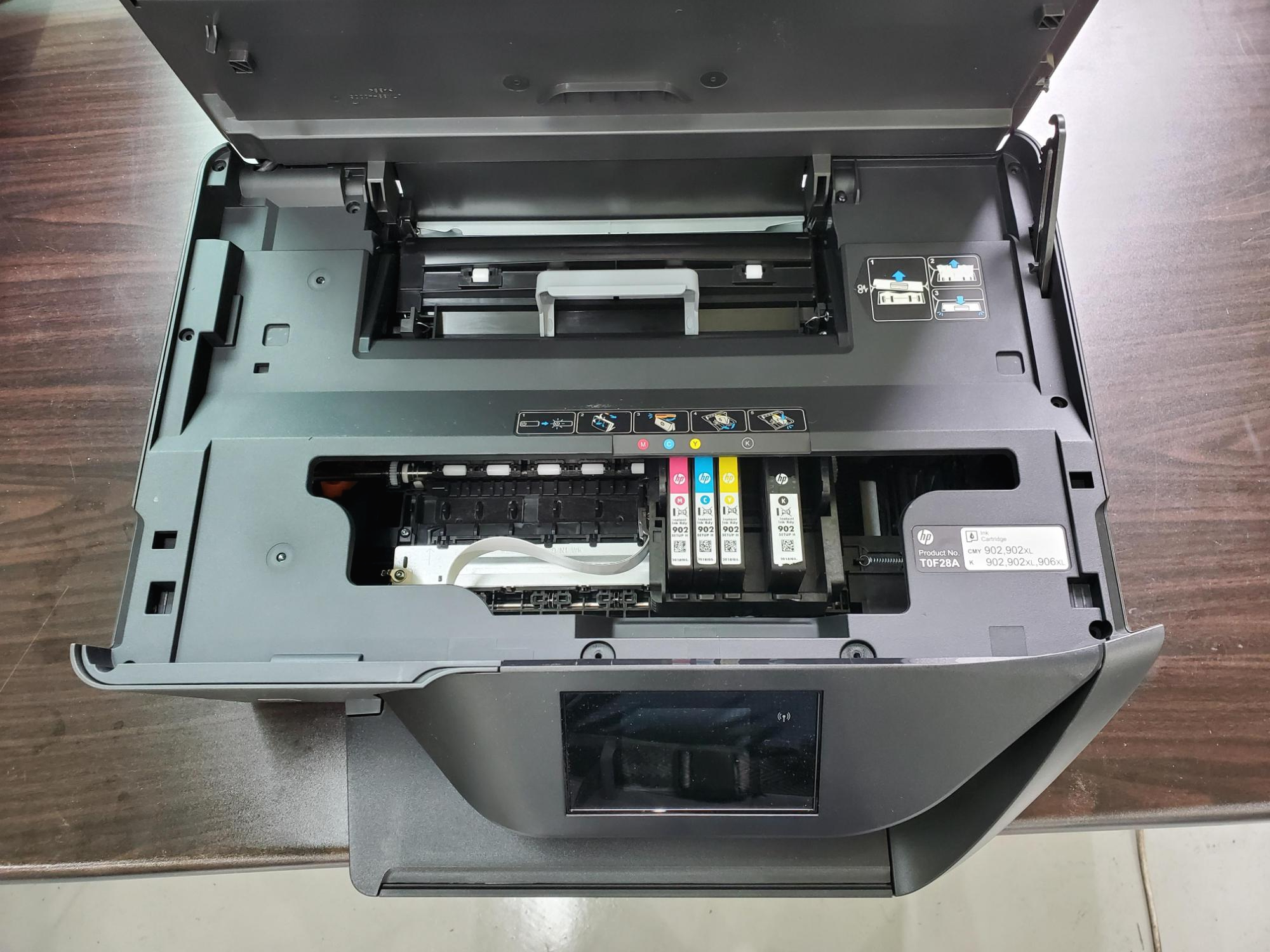

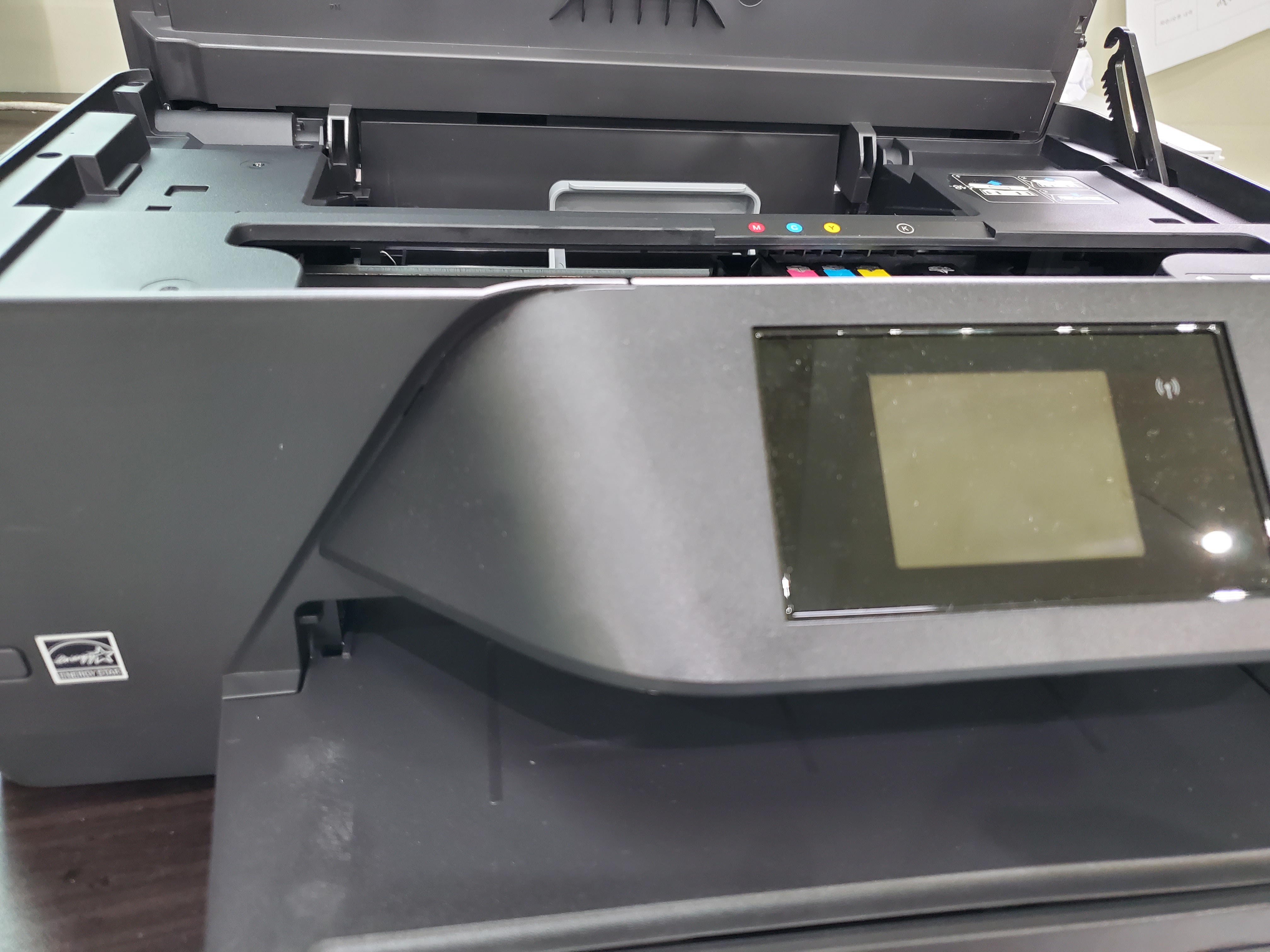

그리하면 복합기의 내부가 훤히 보입니다.



여기서 보이는 모든 나사, 피스는 다 풀어 주세요.

T10 별드라이버는 필수겠죠 ?











이젠 좀 난이도가 있는

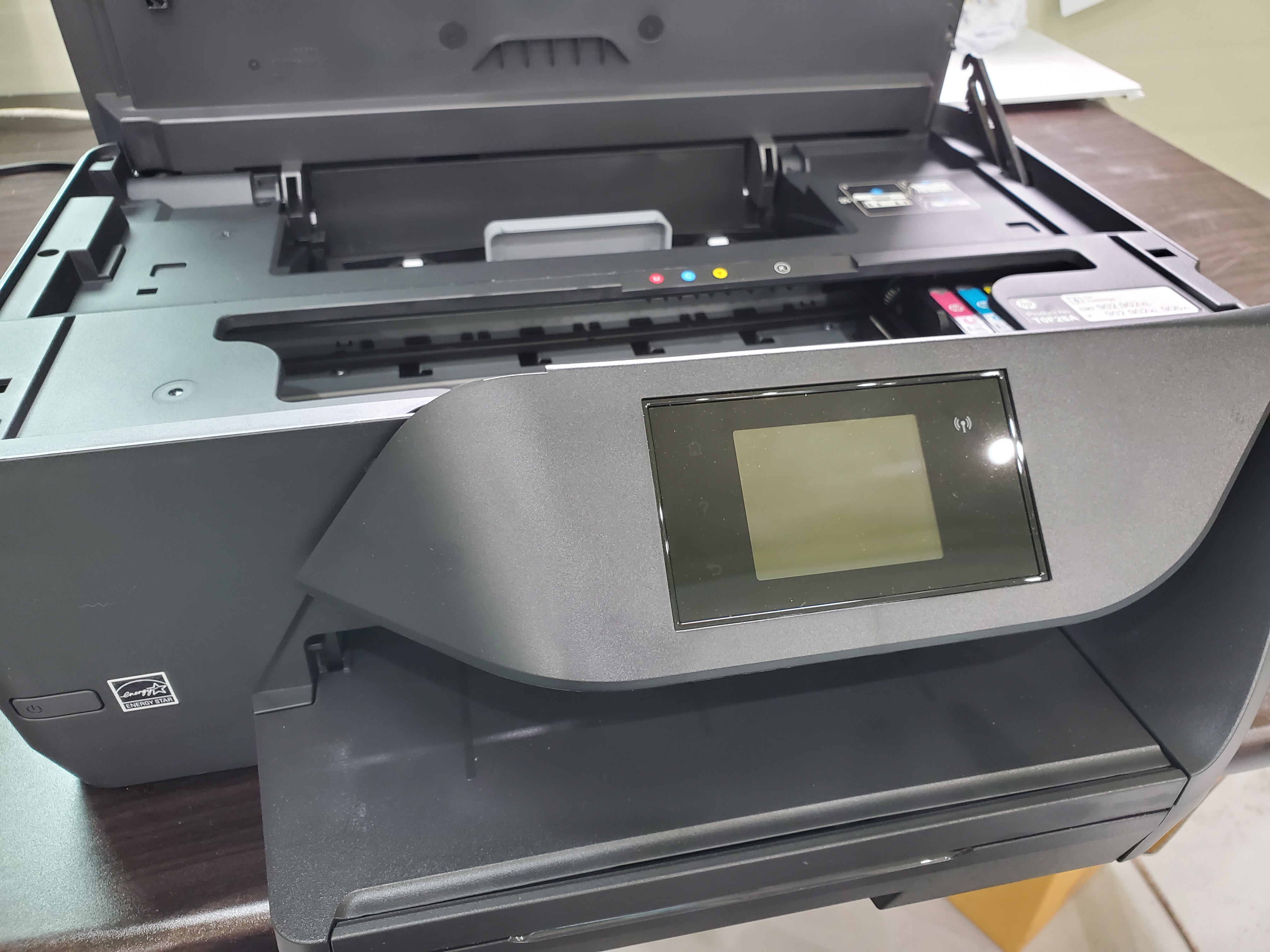

액정화면을 떼 낼 차례입니다.

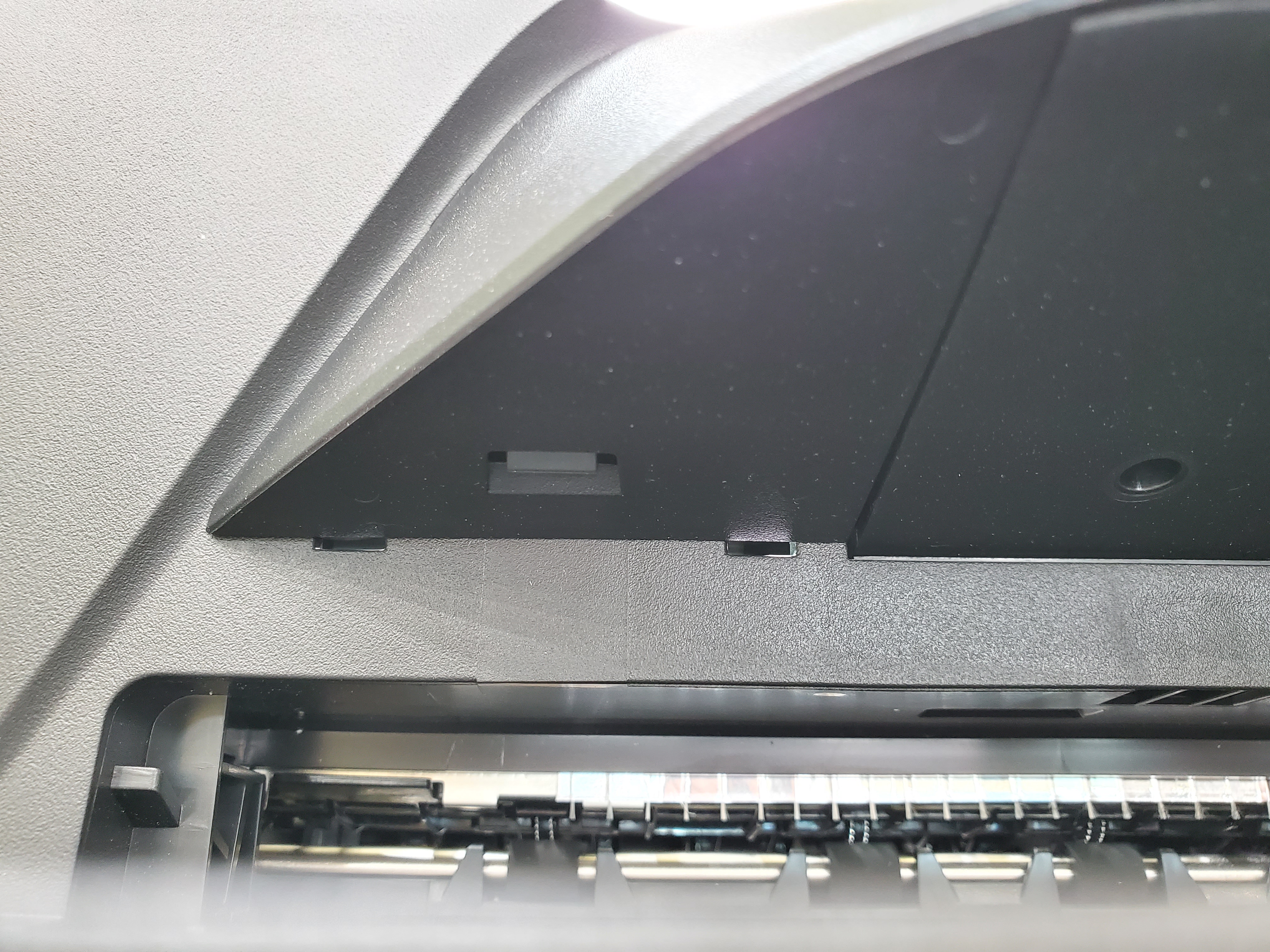

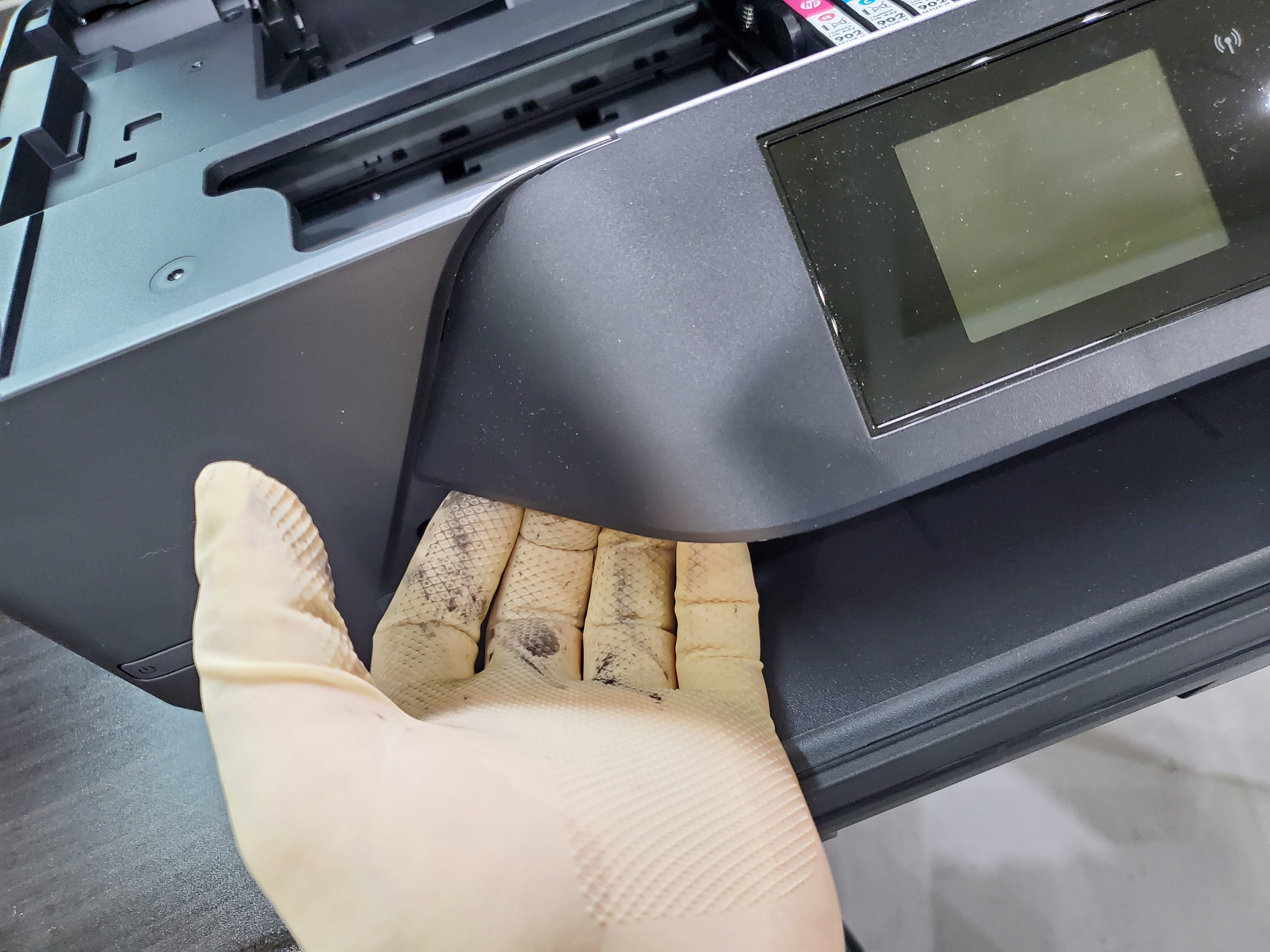

먼저 액정 아세이 하단을 보면

바디로 부터 걸려 있는 후크 하나가 보입니다.



저 놈을 왼손가운데 손가락으로 뻑꾸를 해야 합니다.

꾹 눌러 밀어 넣어줘야 합니다.











요로콤 말이죠 ~











그러면서

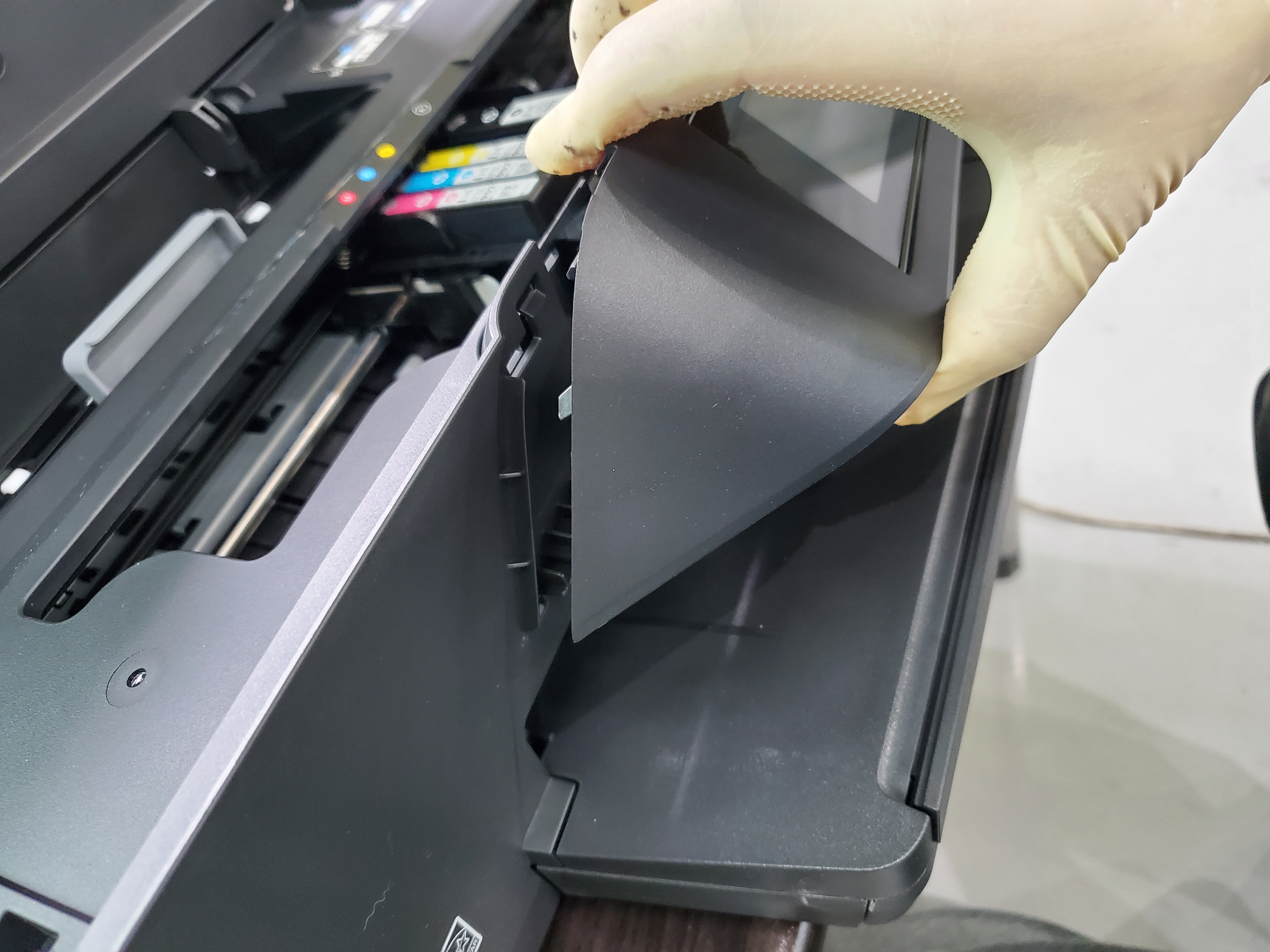

액정 아세이의 상단부를 우측손으로 잡고서

살짝쿵 당겨 주세요.









뽀사샥 ~~

클립이 한두개 부러지면서 액정 아세이가 분리됩니다.



한두번 하다보면 클립이 부러지지 않게 분해가 되는데

처음에는 한두개가 나가게 되지만

동작에는 전혀 지장없는 클립이 부러지는거니 아무런 걱정말아요 ~ 그 대 !!

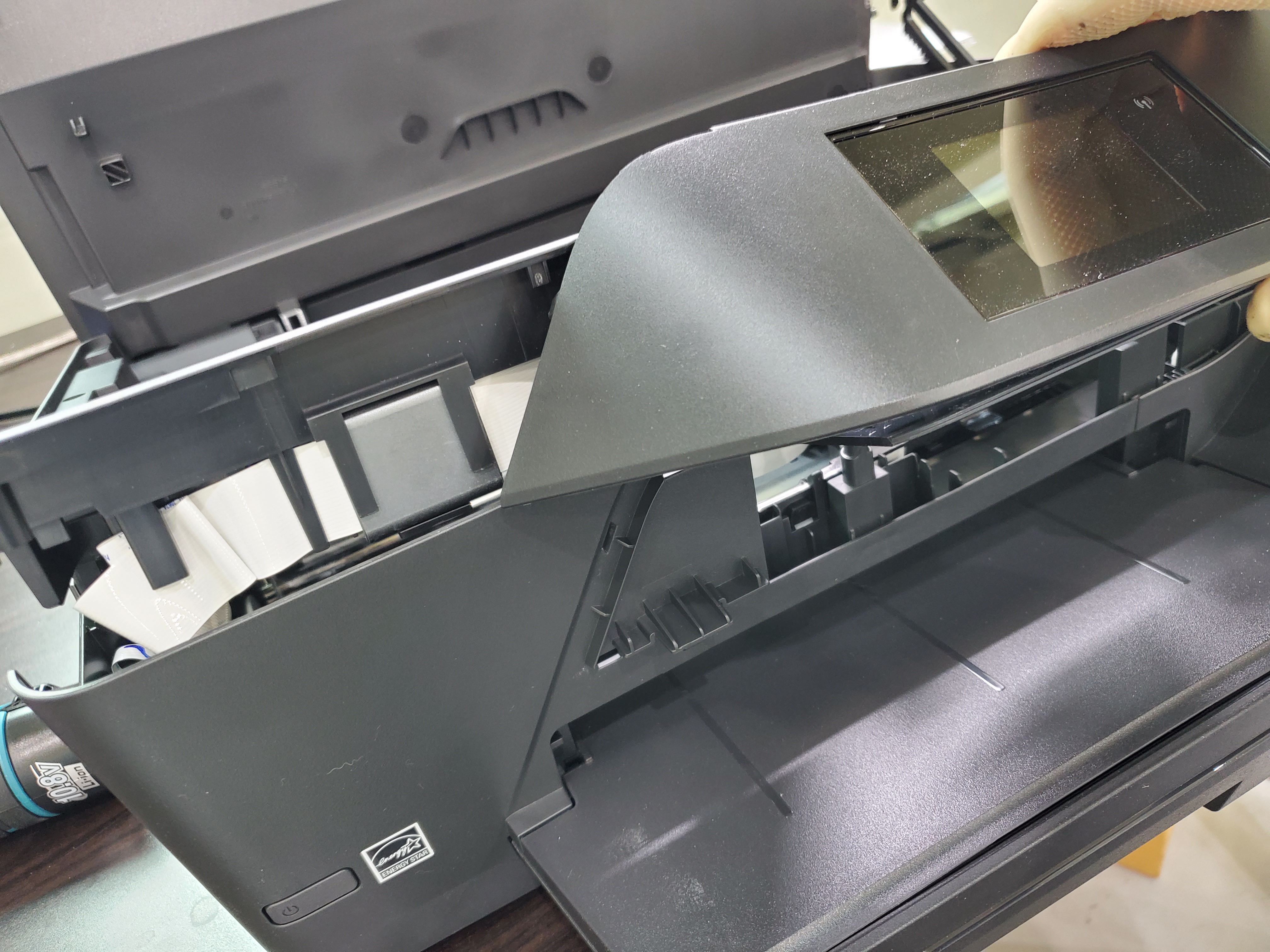

이렇게 분리가 됩니다.











그리고 위로 들어 올리면

하단 몸체를 가려주던 덥개가 분리가 됩니다.

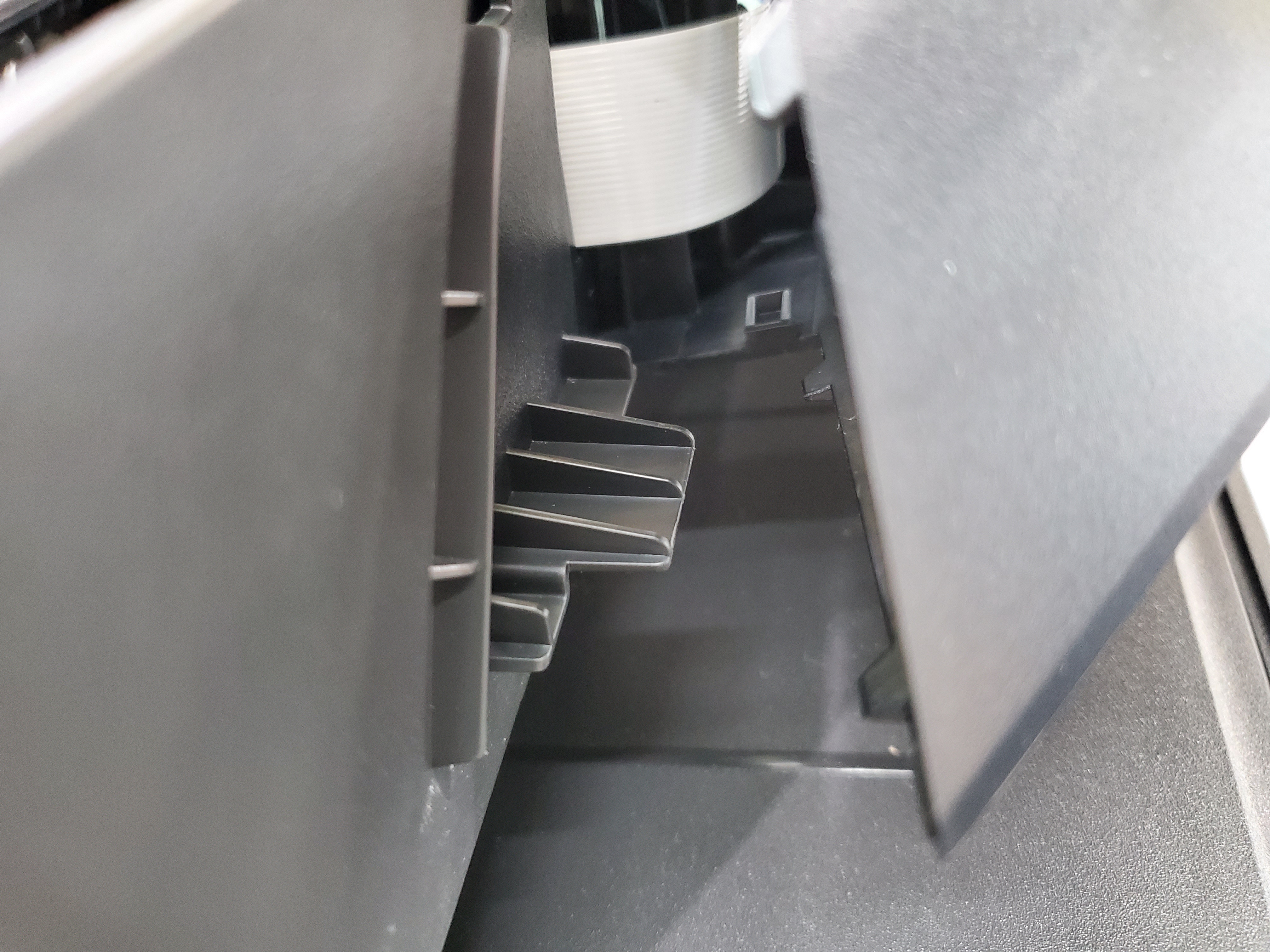

복합기 상판을 고정해주는 회전축은

잘 보시면서 빼 주시고

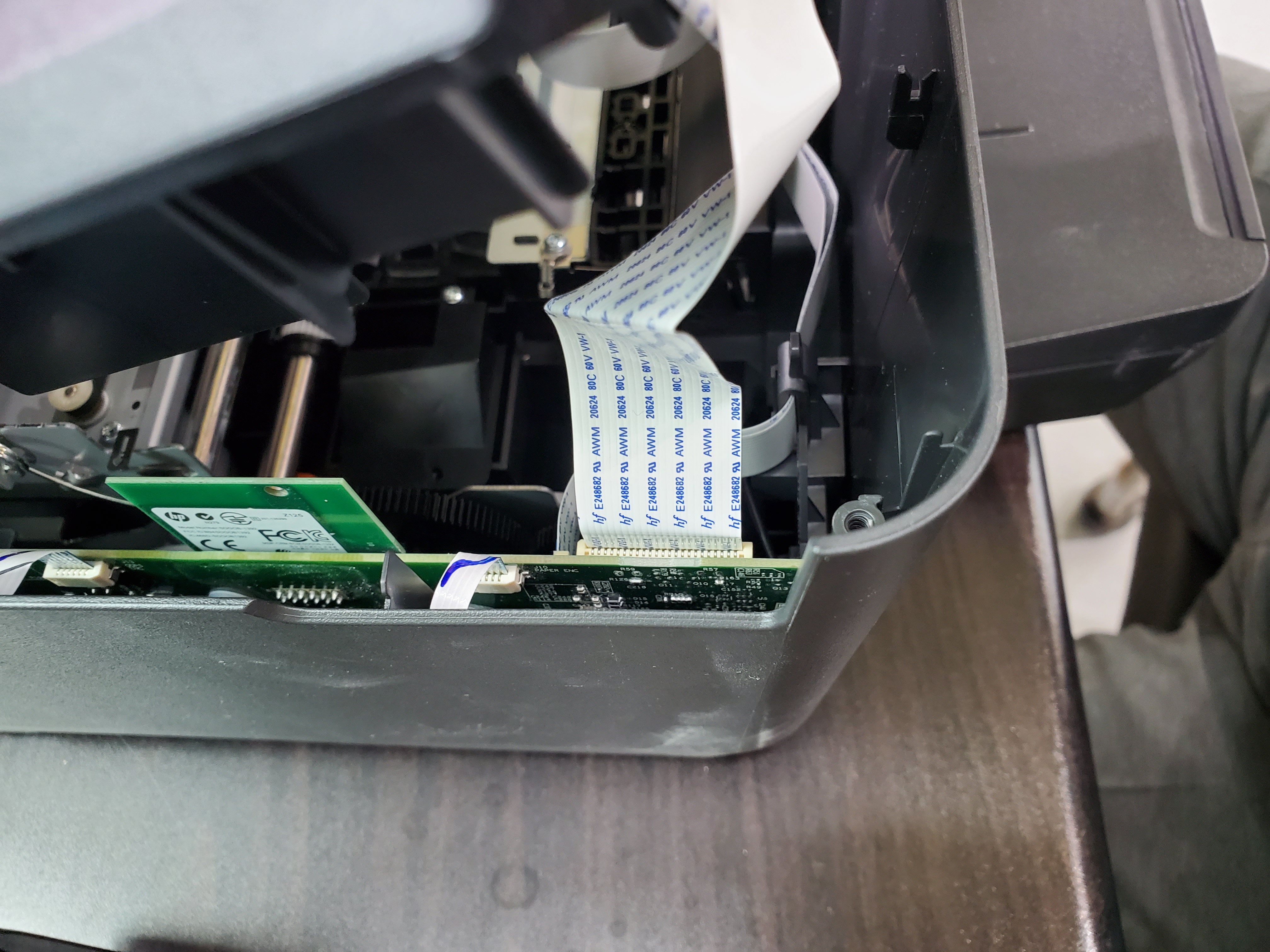

왼쪽부분의 FPC 케이블이 메인보드에 꼽혀 있으니

위로 당겨 제거해 주시면 분리가 됩니다.









조립은 분해의 역순인건 잘 아시죠 ?









어때요 ?

너무 쉽지 않나요 ?



하하 ~~

분해는 껌입니다. ^^
