Document Feder Jam ADF 용지걸림 문제해결 방법
ADF 문제
Document Feeder Jam 오류의 해결방법입니다.
ADF 문서 자동공급장치의 용지 걸림 문제는
실제로 용지가 걸렸을 때 나타나거나 피더 모터에 붙어 있는 엔코더 센서의 고장 또는 피더 아세이의 문서 감지 센서의 고장 등으로 빈번하게 나타나는 고장 증상입니다.
이번 포스팅은 피더 모터로 인한 문제 해결방법입니다.

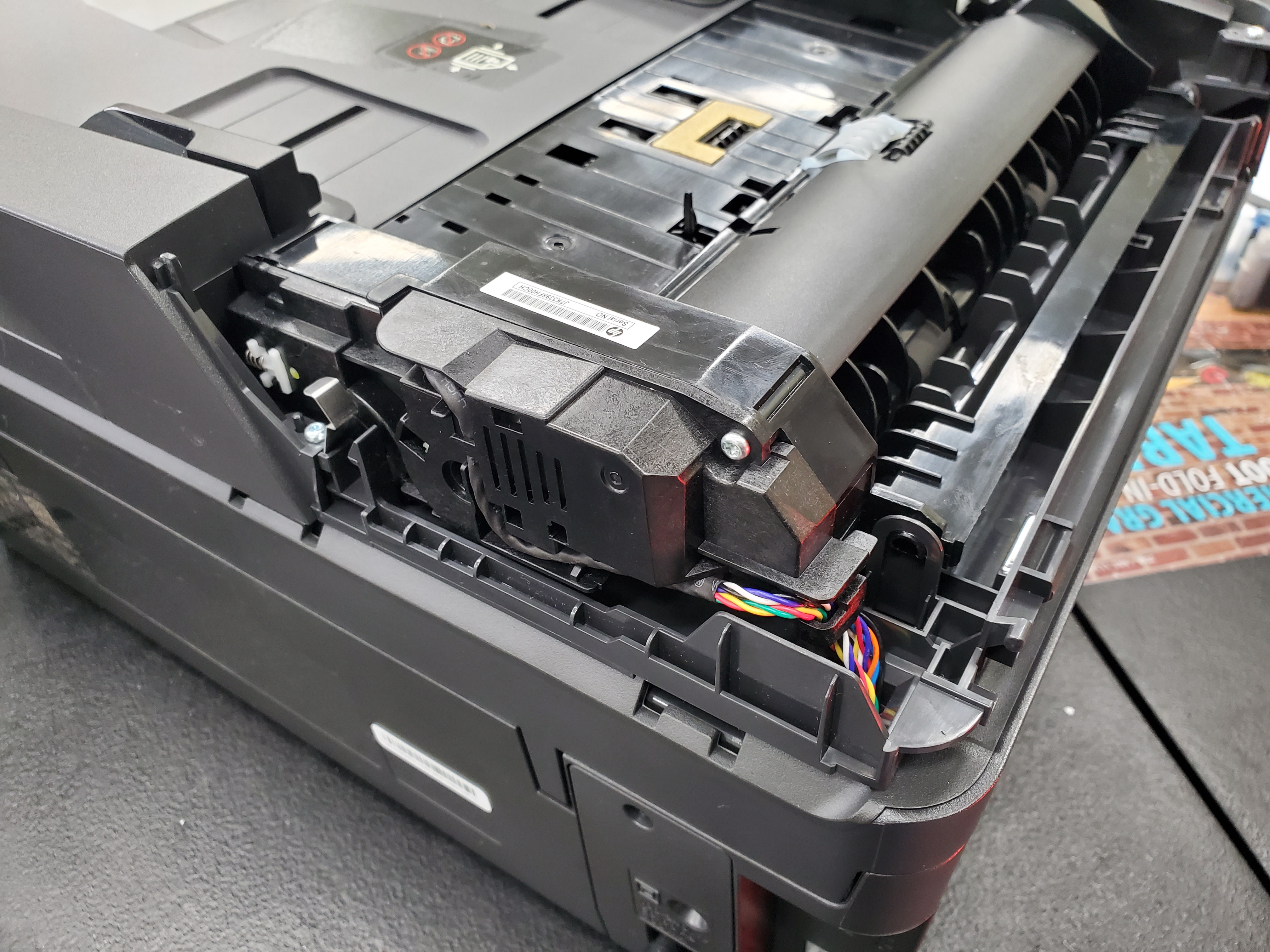

ADF 커버를 분리한 후 보이는 ADF 아세이 입니다.

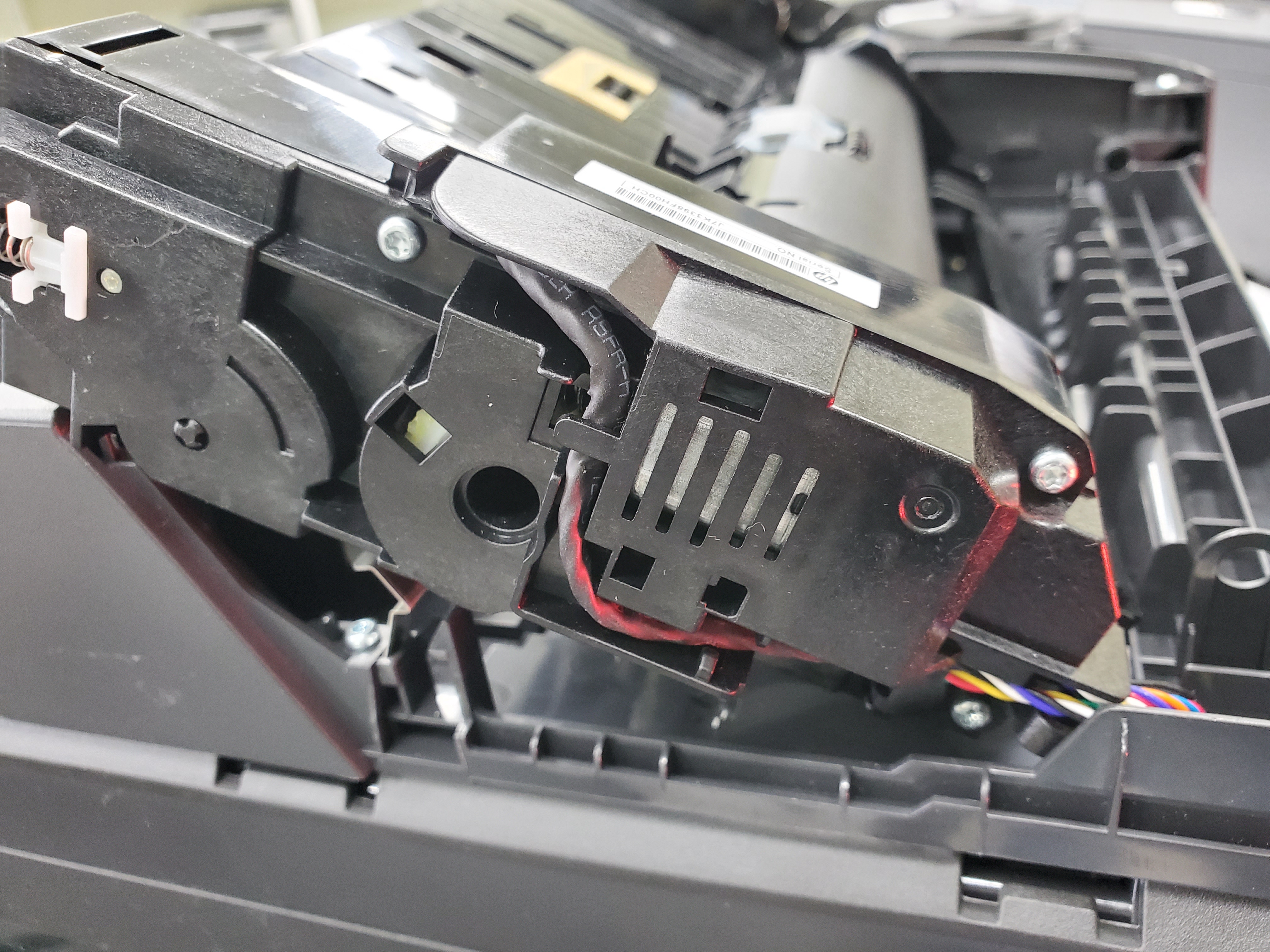

바로 아래 사진의 나사 5개를 풀면 커버 분리가 되고 내부 모터를 꺼낼 수 있습니다.

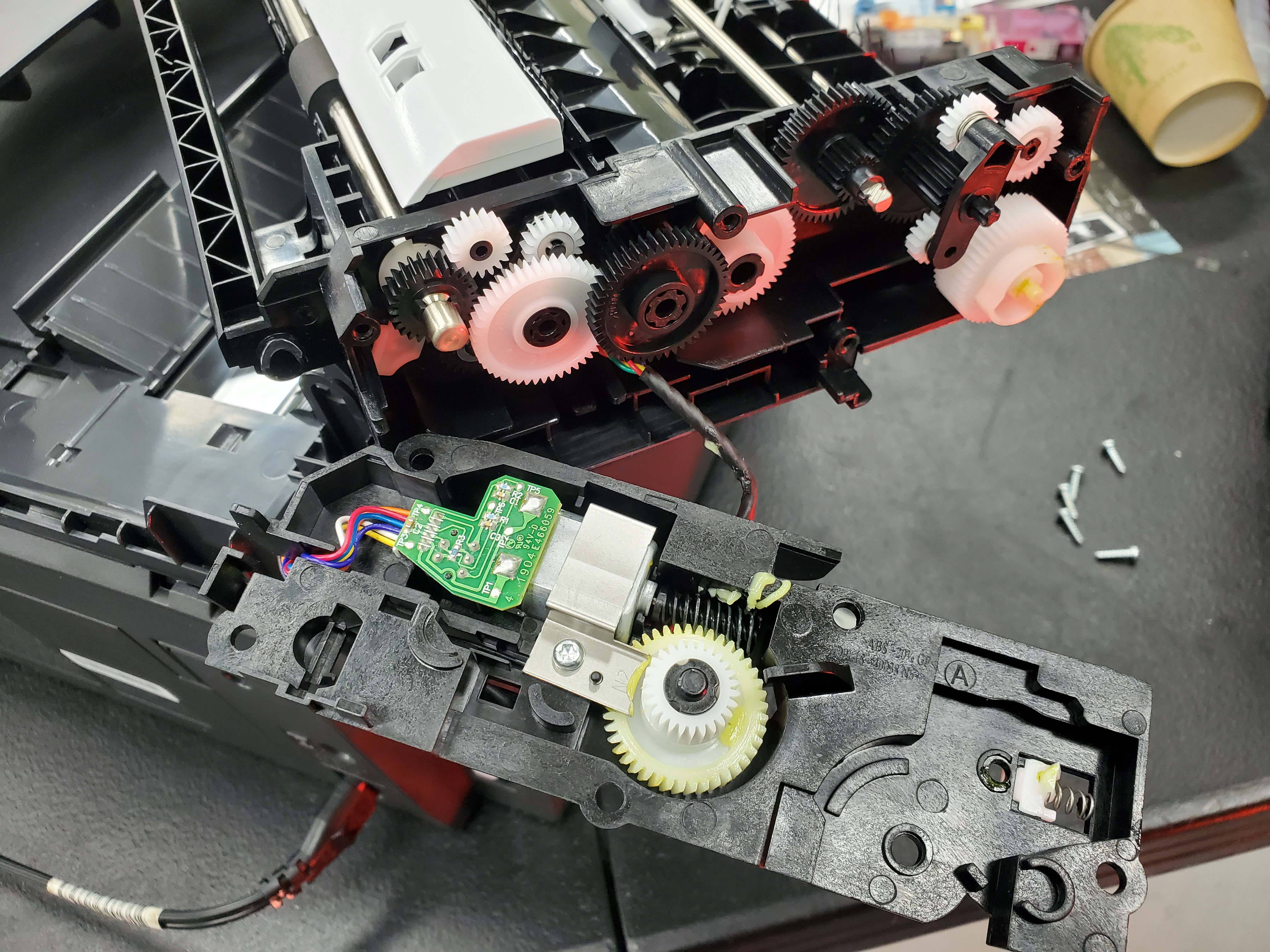

아세이를 분리하면
내부에 피더 모터가 장착되어 있습니다.
고정판 나사를 풀면 모터가 빠집니다.

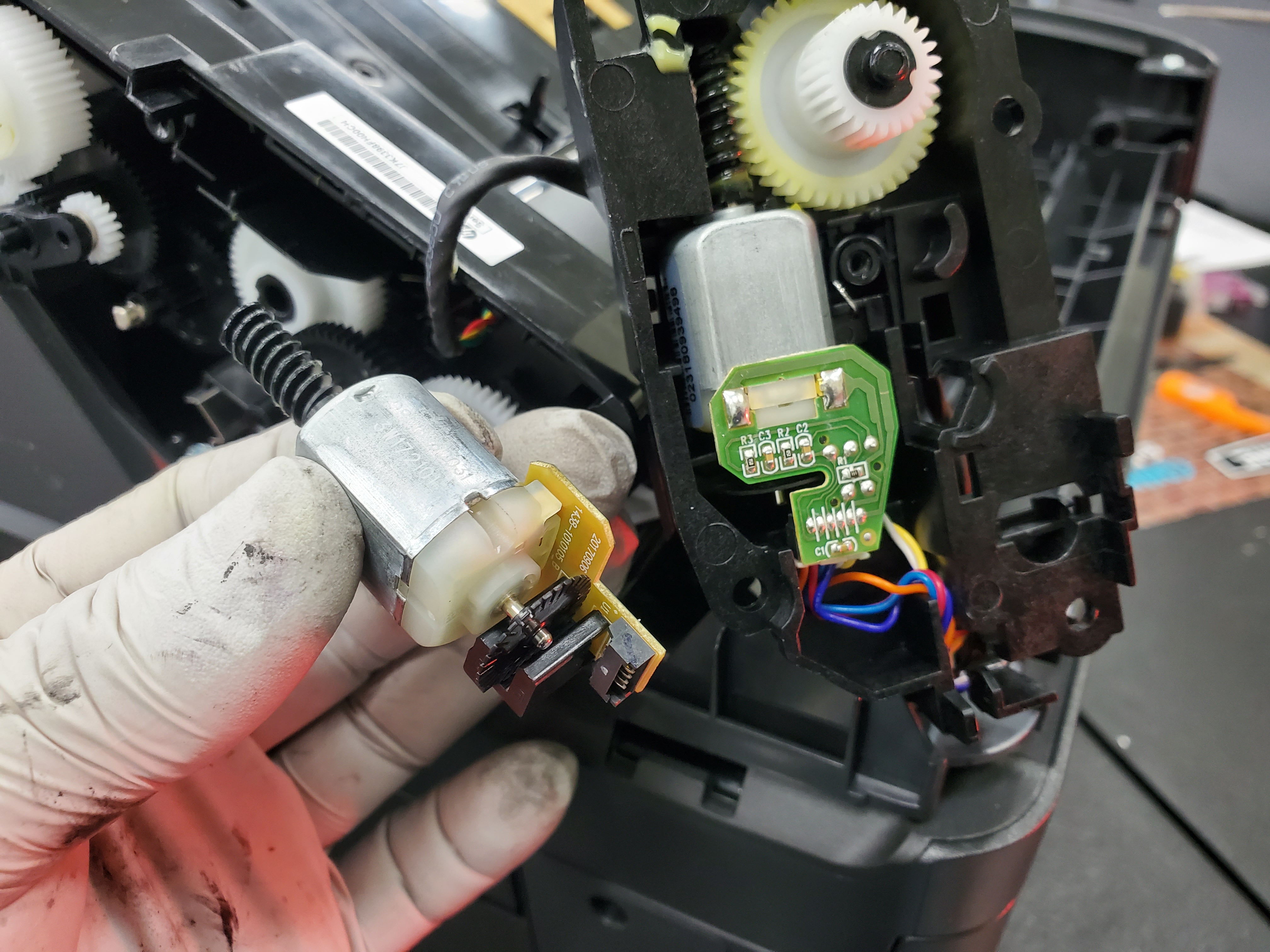

바로 이 놈인데요.
여기 붙어 있는 엔코더 센서가 고장이 많이 생기네요.
티스토리에 올린 동영상이 동작하지 않아 유튜브에 다시 올린 후 링커 겁니다. ㅜㅜ
