HP 6958, 6962 그리고 6978 복합기 분해방법

반응형



안녕하세요 ~

미관입니다. ^^



거래업체의 요청으로 후다닥 포스팅 합니다. ^^;



HP 6958, 6962 그리고 6978 복합기 뜯는 방법 좀 알려달라고 해서

얼른 자료 만들어 올립니다.





준비물 : 전동 드라이버, ADF를 받칠 박스나 컵 등등 물건 아무거나... 끝 !



후다닥 만든 동영상 하나 봐 주시고요.













가장 먼저 할일은

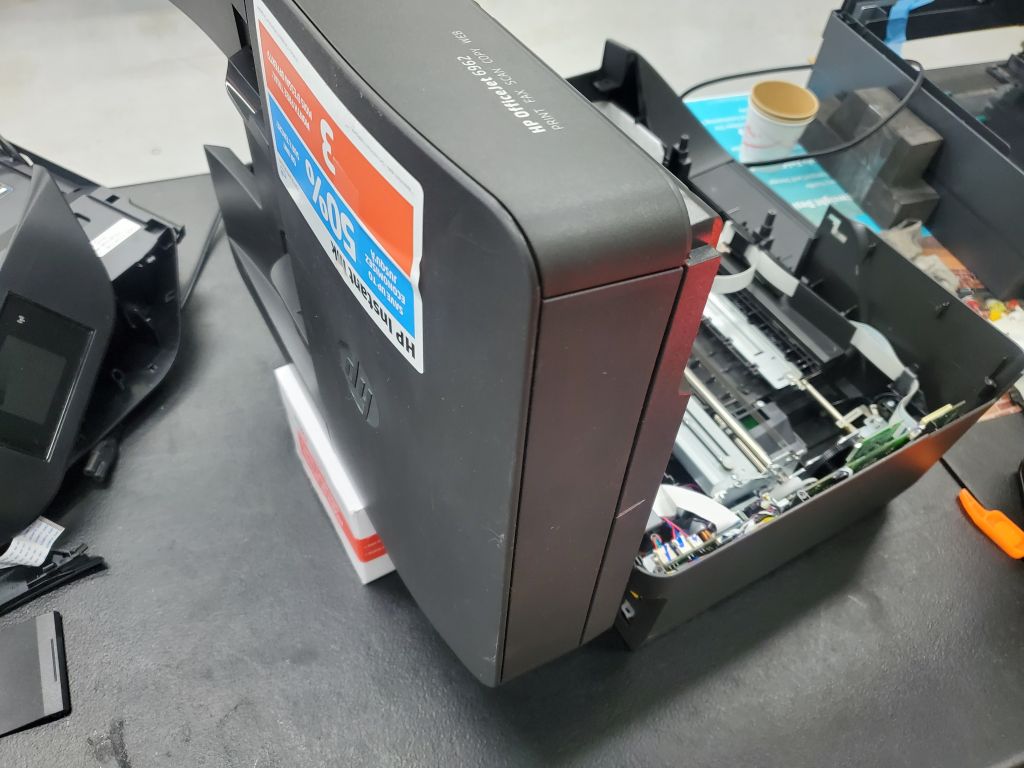

프린터 뒷편에 박스나 컵 등을 받쳐야 합니다.



이유는 후크를 떼는 순간, ADF가 발라당 ~ 뒤로 넘어가 버립니다. ㅋ

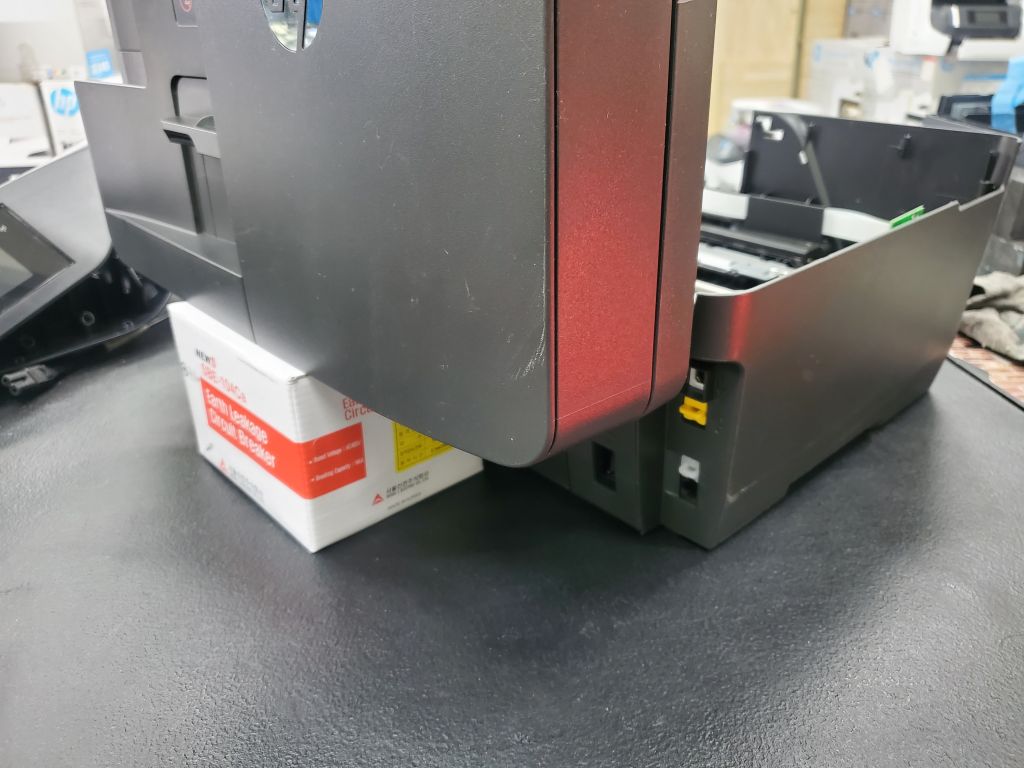

아래 사진처럼 받쳐줄 뭔가가 필요한거죠.









그리고,

위 동영상에서 보는 것 처럼



1.ADF를 열고

2.왼쪽 어깨로 ADF 를 받친 후

3.전동드라이버 비트를 아래사진처럼 꼽고서,

4.약 3~4cm만 당긴다. 생각하고 스냅을 줘서, 팍 !!! 끊어 당기세요.









그리고, ADF가 뒤로 제껴지면

조금번에 받쳐 둔 받침대에 ADF가 안정적으로 걸쳐지게 해주시고







상판을 고정하고 있는 피스를 다 풀어 줍니다.



그리고, 액정 하우징을 해체 해야 상판분리가 되는데요.

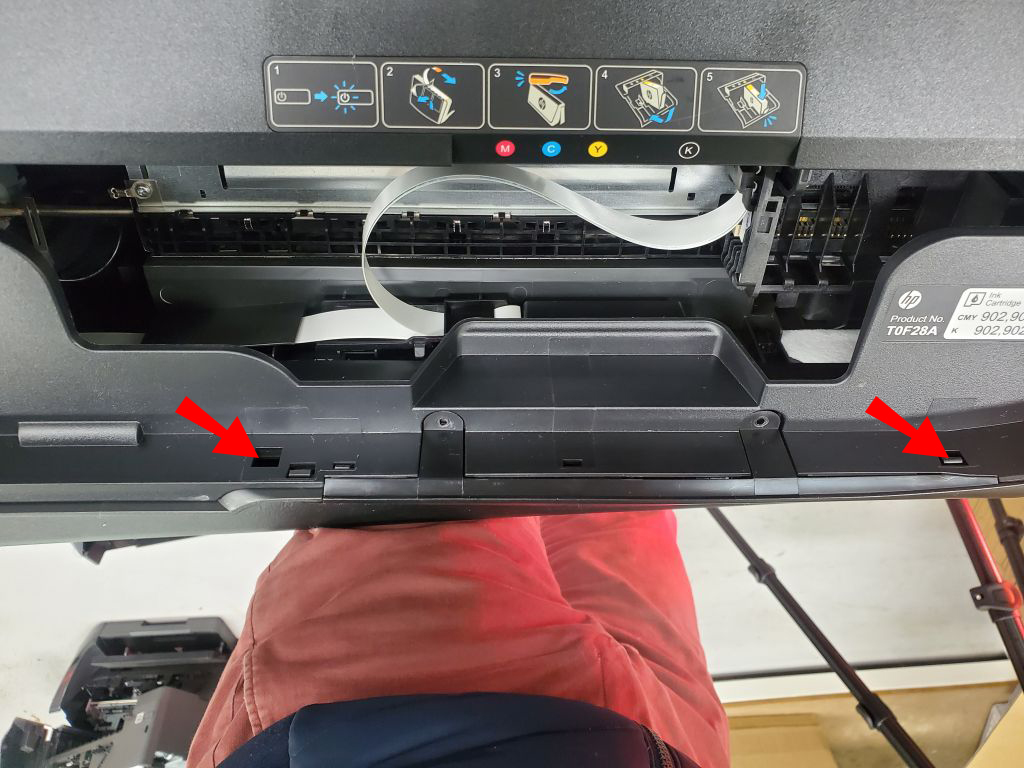

아래 그림의 화살표 부분의 후크를 훼라 등의 도구를 이용하여 밀어 넣어 풉니다.

손톱으로 하다가는 손톱 찢어 집니다. -.-;



필히 연장을 사용하시길.....



요령은 한손으로 밀면서 다른 한 손으로는 액정 하우징을 당겨 주면서 살살 풀어 내야 하는데요.









살짝 틈새를 만들어 벌린 다음

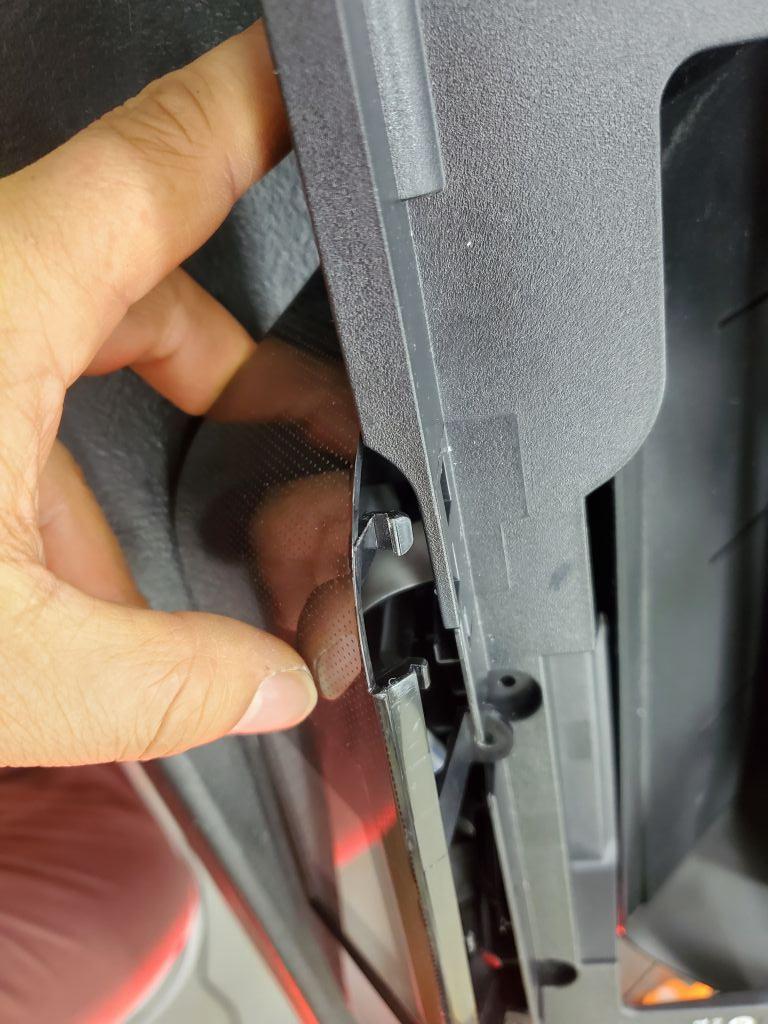

아래 사진 처럼 우측 상단부분터 열어 줍니다.



내부에 자잘한 클립들이 잡고 있는데 살살 당기면서 좌우로 비틀면서 당기면 당겨집니다.



나중에는 요령이 생겨 팍 당기면 거의 분해가 순식간에 되더군요.









아래 사진을 보면,

화살표 부분의 후크가 어떻게 생겼는지 보실 수 있습니다.

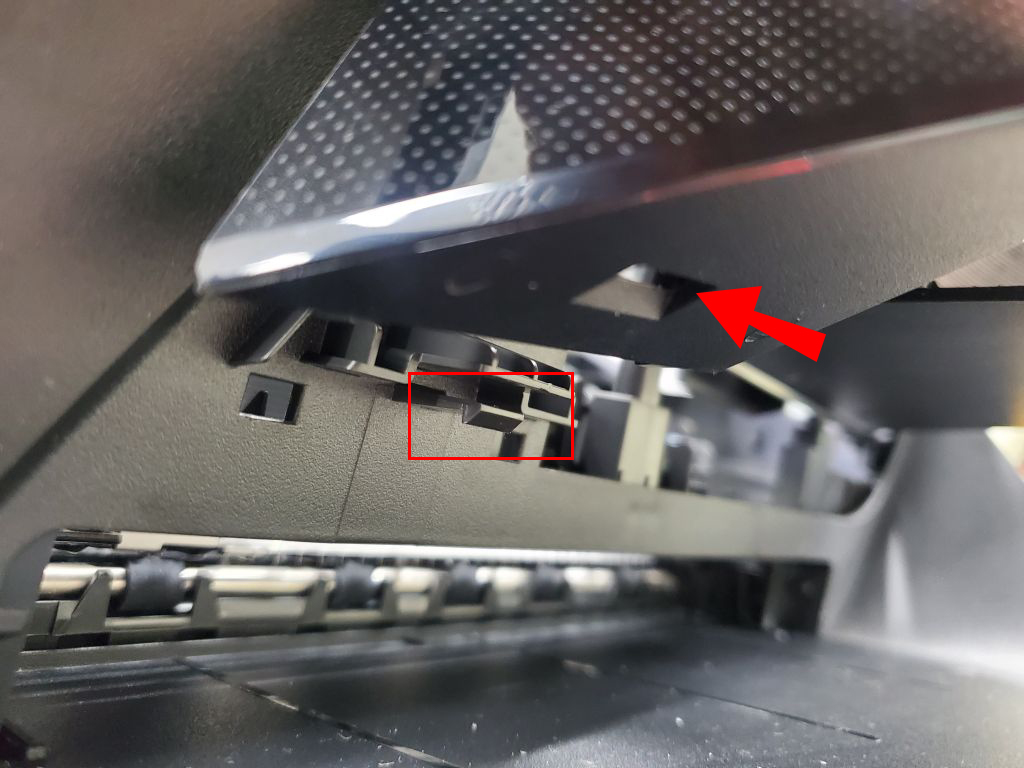

그 다음에 아랫쪽 클립이 좀 고약하게 걸려 있는데요.

붉은 네모상자의 클립이 화살표 에 걸려 있어요.

이건 액정 하우징을 비틀면서 풀어야 하는데 동영상을 보면서 따라 해 보시길 바랍니다.











여기까지 하셨으면

다 된거네요 ^^



분해 끝 !!













다음은 조립시 주의할 몇가지 입니다.

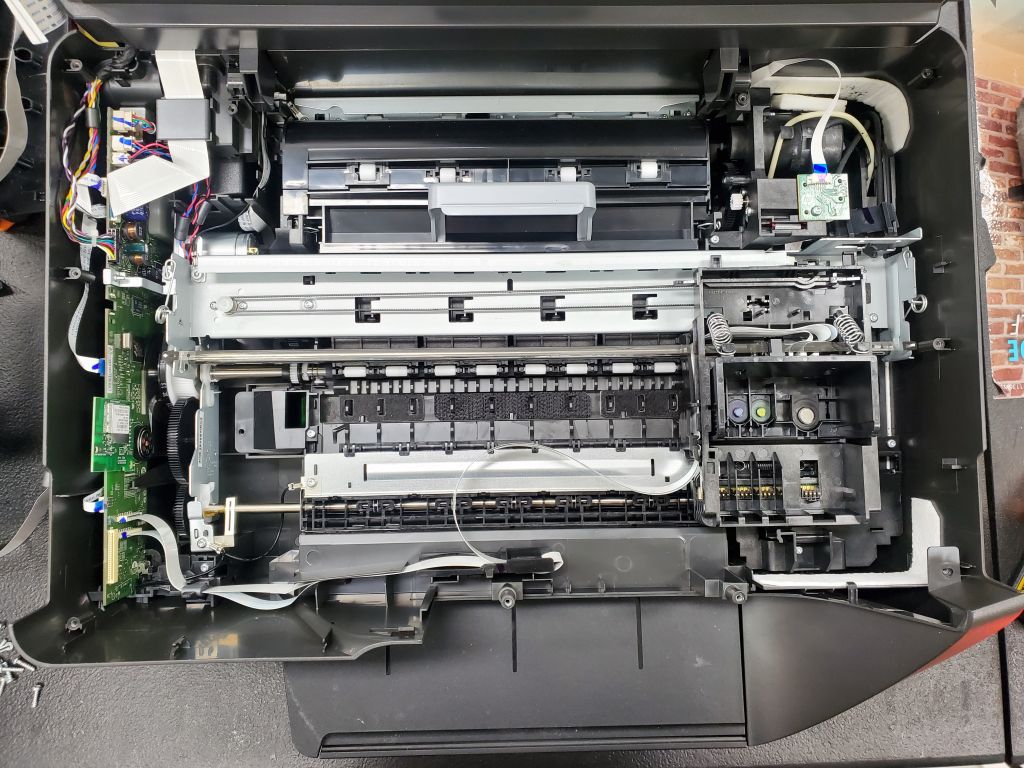

전체적인 모양새입니다.

분해시 항상 사진을 찍어 두고 뜯으시면 조립시 한결 수월한건 다 아시죠 ?

옛날엔 다 그려두고 메모해 두고 했었는데... ㅎㅎ;;

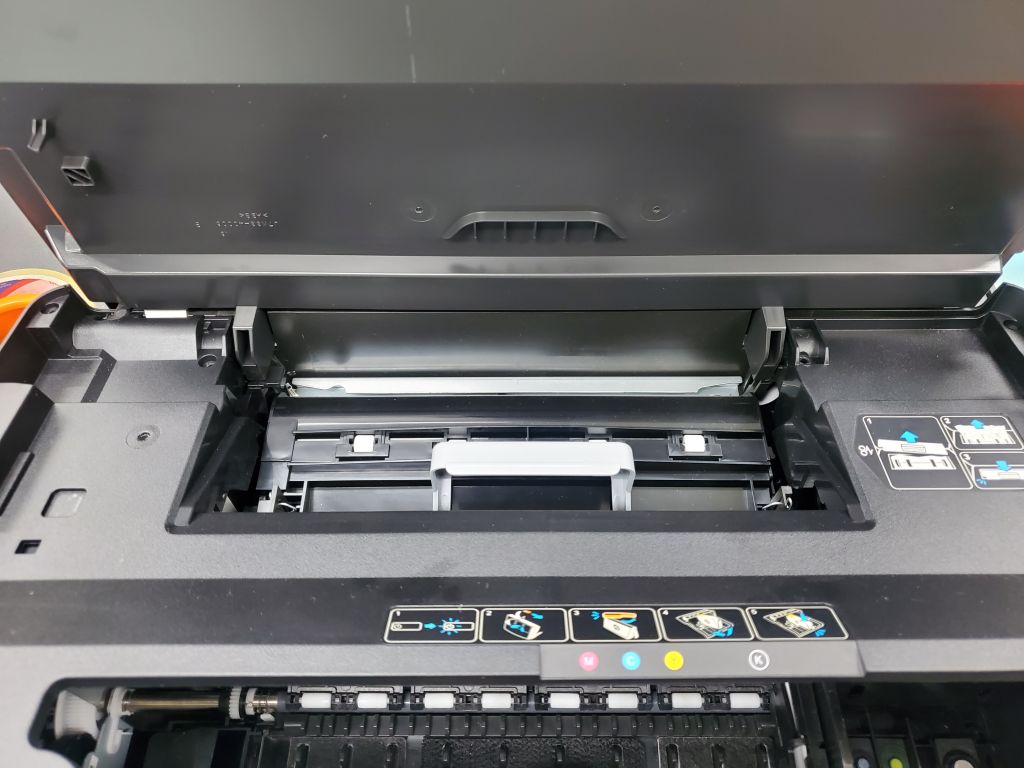

스캐너 유닛의 FFC케이블을 감고 있는 페라이트 코어는 이 자리에 딱 고정해 주셔야

상판 조립시 들뜸이 없습니다.



ADF쪽 전원 케이블 & 데이터 케이블 등도 아래 사진 처럼 모양을 잡아 주셔야 합니다.











ADF를 잡아주는 힌지 아랫쪽으로 상판을 끼워 넣으시고

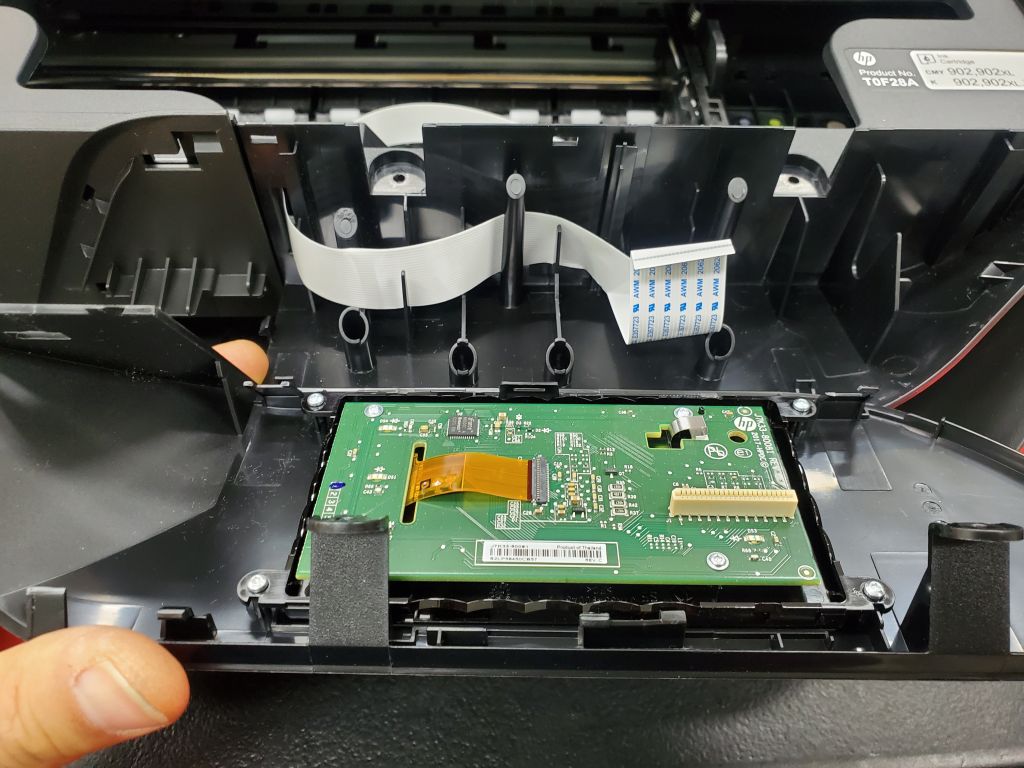

액정 FFC케이블은 아래 사진처럼 말 말려 있으니

조립시 참고하시어 케이블 정리를 해주시기 바랍니다.













상판을 살짝 든 다음에,

케이블을 잘 꼽아 주시고,









액정 케이블은아래 사진처럼 위치하고 있습니다.

참고해 주시고,













액정 하우징은

좌측 하단의 클립부터 걸어서

제자리를 맞추어 따닥~ 소리나게 끼워 주면 됩니다.



단, 액정 하우징을 끼워 넣을때, 바로 밀면 윗부분이 이가 맞지 않습니다.

밀어 올려 약간 윗쪽에서 누르면서 조립을 해야 틈새가 들뜨지 않고 원래대로 조립이 됩니다.



분해 조립 몇번 해보면 아주 쉽게 하실 수 있답니다.
