[최종 완결판] HP 6962, 6958 그리고 6978 용지걸림 해결 Paper Jam 해결방법

미관입니다.



최근 약 5,000대의 HP 6900 시리즈 장비를 점검했습니다.

(물론 저 혼자서 한건 아니지만... ^^;;)



점검결과 파손, 고장 그리고 오류코드 발생하는 장비들을 선별하여

해당 장비들에 대해 수리를 진행하였습니다.



수리를 진행하면서 3분의 사장님들께 고장증상에 대한 자문을 받았고

지금은 고장장비들의 수리를 진행하면서 얻게된 경험과 수리방법 등에 대해 기술하고자 합니다.



6900 장비를 만나면서 가장큰 장점은

저렴한 가격대비 이만한 성능의 장비를 만나기가 쉽지 않은 시기에 매우 매력적이라고 생각을 합니다.



또한, 가장 큰 단점을 꼽으라면 아무래도 8710 대비 저가형 모델이기에

그만큼 부품수도 적기에 여러가지 고장 증상이 나타날 수 있는 확률이 높다라는게 단점일 수 있겠네요.





아무튼, 자기 자신의 경쟁력은 내가 키워야만 하는 것이라 봅니다. ^^







서두가 길어졌습니다만,



6900 시리즈의 가장 많이 발생하는 오류를 꼽으라면 용지걸림(Paper Jam)입니다.

뭐 정말 용지가 걸렸다면 용지를 제거해 주면 되겠습니다만,

그게 아니라면 해결해야죠 ^^





지금까지 제가 용지걸림 증상에 대한 증상을 확인하고 수리해 본 경험을 바탕으로 분류하자면

크게 3가지로 용지걸림 오류를 분류할 수 있겠네요.





첫번째는

스테이션쪽 문제로 인한 용지걸림입니다.

스페이션이 좀 약하다 보니 강제로 용지를 당기거나 하는 경우

쉬이 파손되어 정상동작이 불가능하여 발생하는 경우하고 봅니다.

또, 석션 펌프 내부의 튜브가 빠져 펌프가 정상동작하지 않을 경우( 4a오류)에도 용지걸림이 뜹니다.



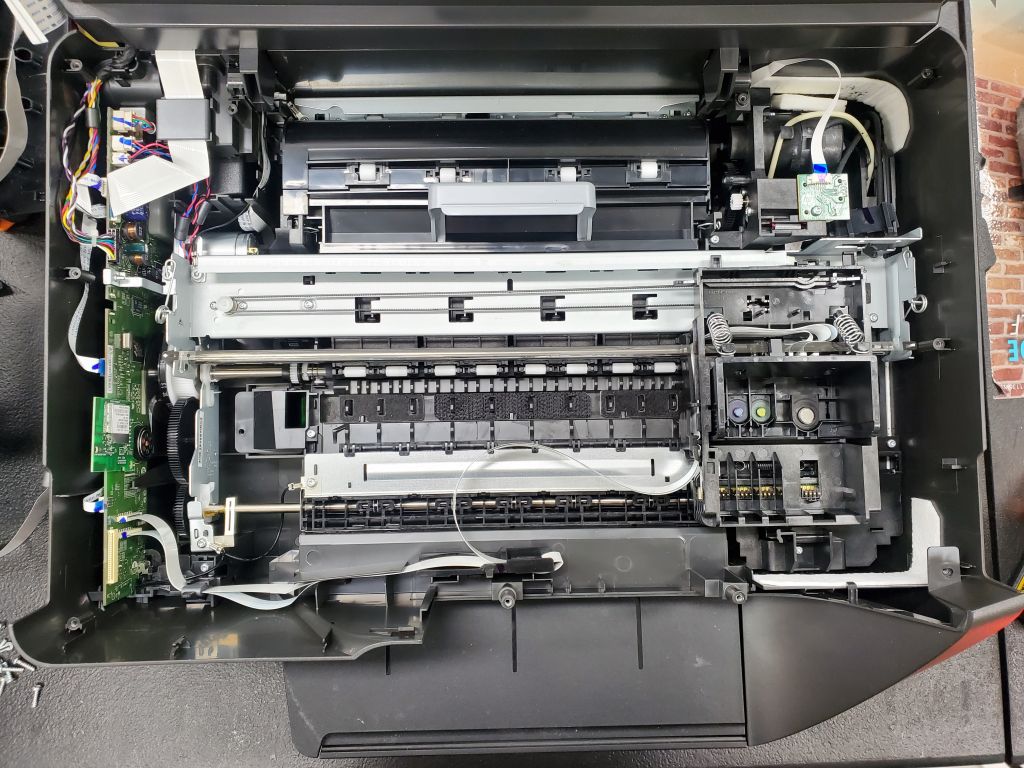

이 경우 헤드캐리지가 스테이션쪽에 머물러 있습니다.





두번째는

아래 링크에 설명한 것처럼

드라이브 롤러에 부착된 엔코더 센서 이상으로 정상 회전을 감지하지 못 했을떄 발생하는 용지걸림 오류입니다.

이 경우의 증상은, 드라이브 롤러가 순간 회전하다 멈추길 두어번 반복하고 나서 (깔딱 깔딱... ㅋㅋ)

용지 걸림이 뜹니다.





https://richnam.com/534

HP 6962, 6958 그리고 6978 용지걸림 해결 Paper Jam 해결방법









세번째는,

스테이션쪽과 펌프 쪽 다 확인하고도 오류를 찾지 못해 애먹었던 오류인데요.

용지 배출부 감지센서 문제로 인해 발생하는 것이었습니다.



이 오류에 대한 해결방법은 아래 소개합니다.







먼저 동영상을 한번 봐 주세요 ~

이런 식으로 용지를 뱉어 내고자 드라이브 롤러를 계속 회전시킵니다.

중간에 살짝 멈췄다 다시 회전을 한 후

용지걸림 뜨게 됩니다.

헤드 캐리지는 좌측에서 멈추게 되는게 특징입니다.

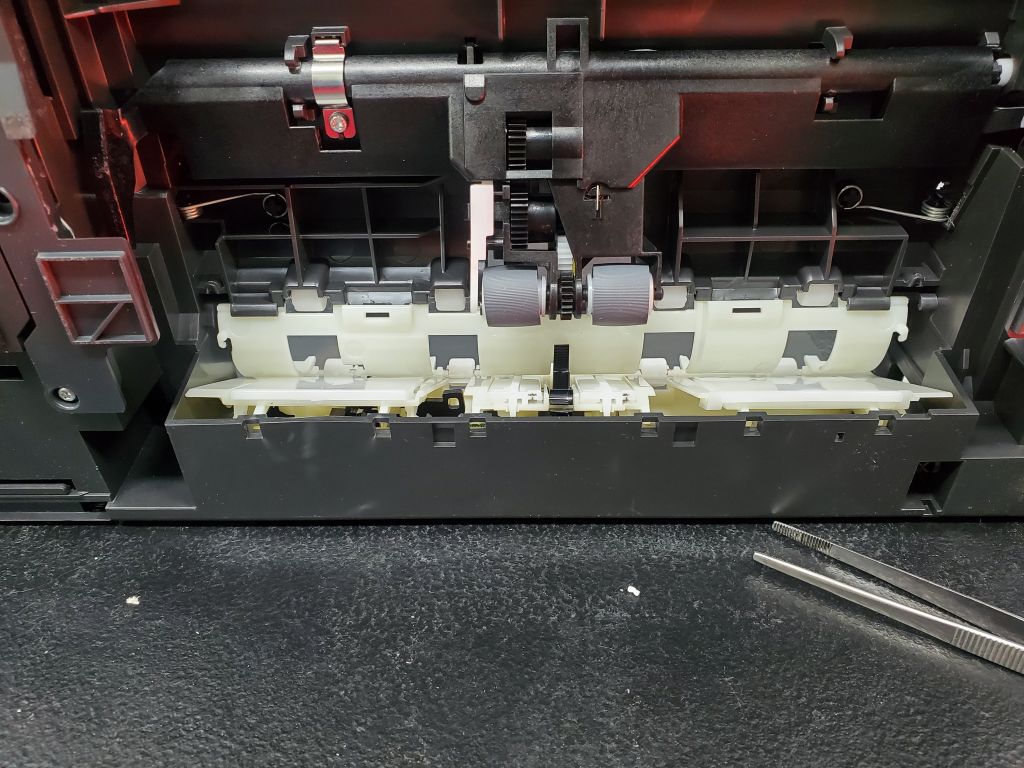

아래 사진의 양면기를 꺼낸 후

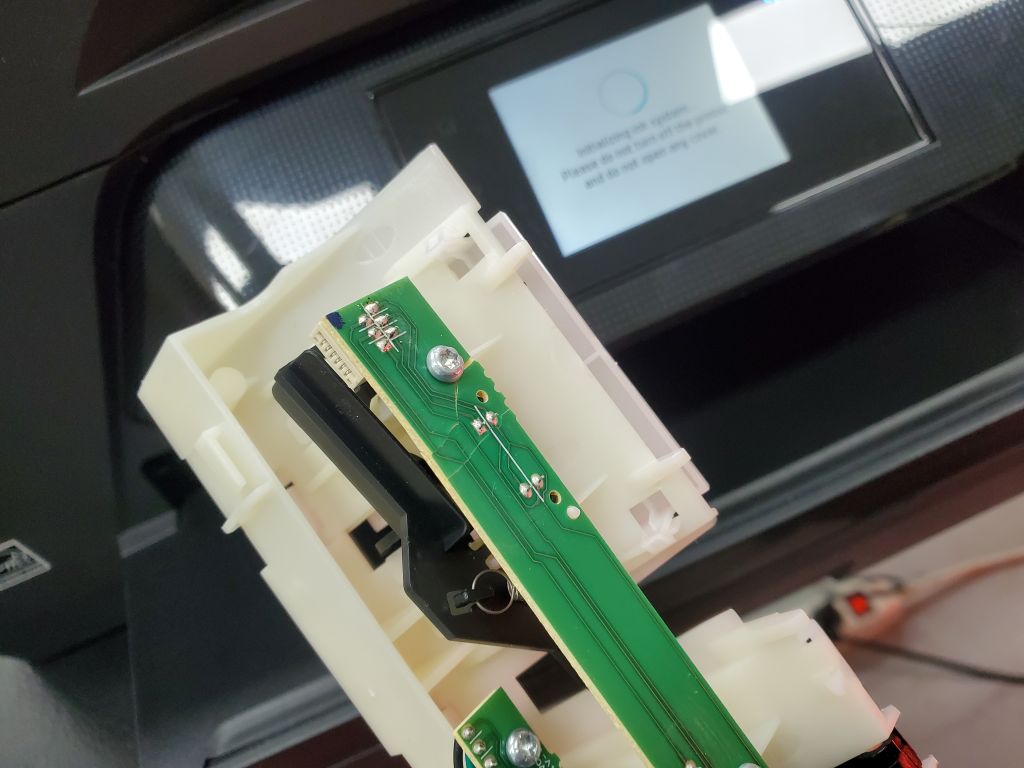

양면기 금속판(?)을 고정하고 있는 피스 4개를 풀면 용지 감지 센서, 용지함 열림 감지센서 및 용지 걸림을 감지 하는 센서등 뭐가  덕지덕지 붙어 있는 PCB기판을 확인할 수 있습니다.

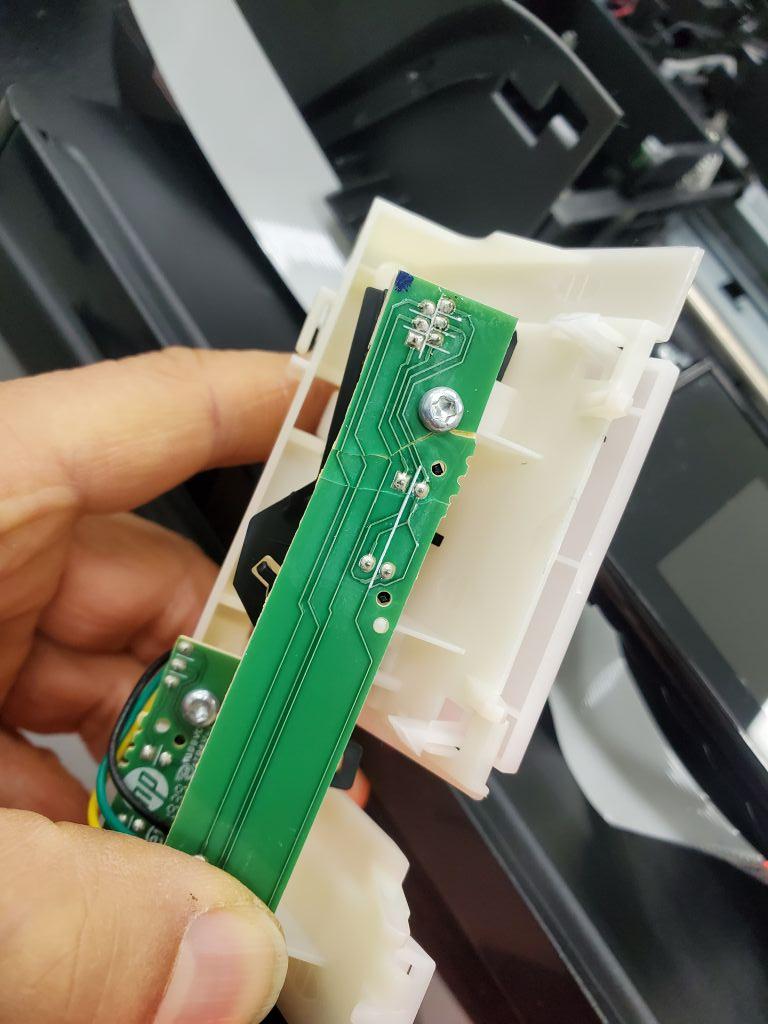

바로 이 놈인데요.

이 경우 PCB자체가 파손된 경우네요 ㅠㅠ













 헐... 입니다. ㅎㅎ













장비 하단을 보니

충격먹고 파손된듯 보입니다. ^^
