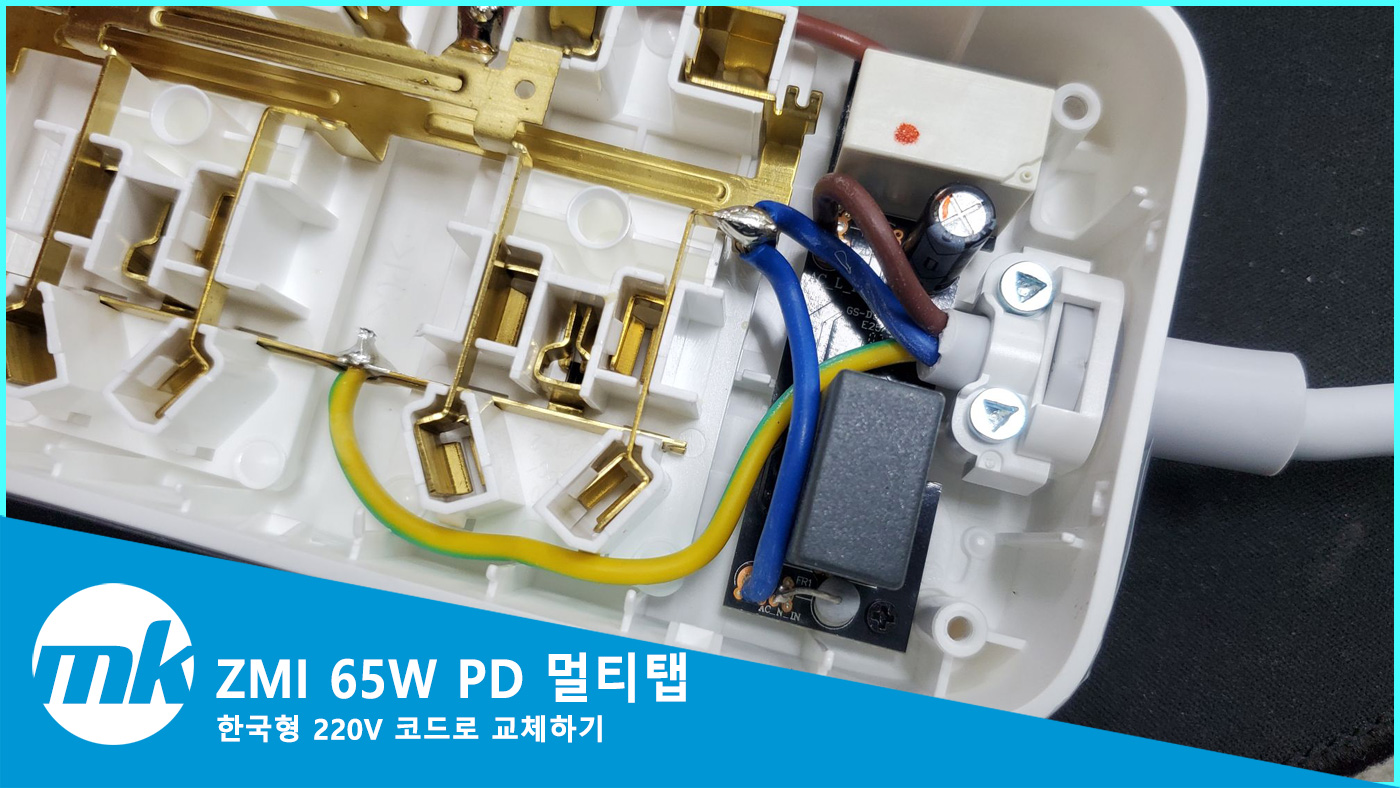

ZMI 65W PD 멀티탭 220V 한국형 코드로 교체하기

반응형













오랫만에 개인적인 내용으로 포스팅 하나 합니다.



요즘은 스마트 기기의 범람으로 멀티탭 부족화 현상이 심화 되는데요

몇몇 발빠른 기업들이 충전모듈을 탑재하여 멀티탭을 생산한지 오랜 시간이 지났습니다.



더우기,

스마트 기기의 배터리 용량도 커져

더 빠른 충전속도를 요구하게 되었고,

그에 따라 충전기 또한 고속 충전이 가능하며 충전용량 또한 높아지게 되었는데요.



그리하여,

얼마전 알리에서 ZMI 65W PD 멀티탭 을 하나 구입하였습니다.



저는 약 20달러 중반에 구입을 했습니다.





그냥 일자형 플러그는 3개 사용 가능

다른 형태 코드는 3개  - 도합 6개 동시 사용 가능한 멀티탭입니다.





거기에 USB-A타입 충전 포트가 2개

PD지원하는 USB-C타입 충전 포트가 1개 있으니 좋네요. ^^

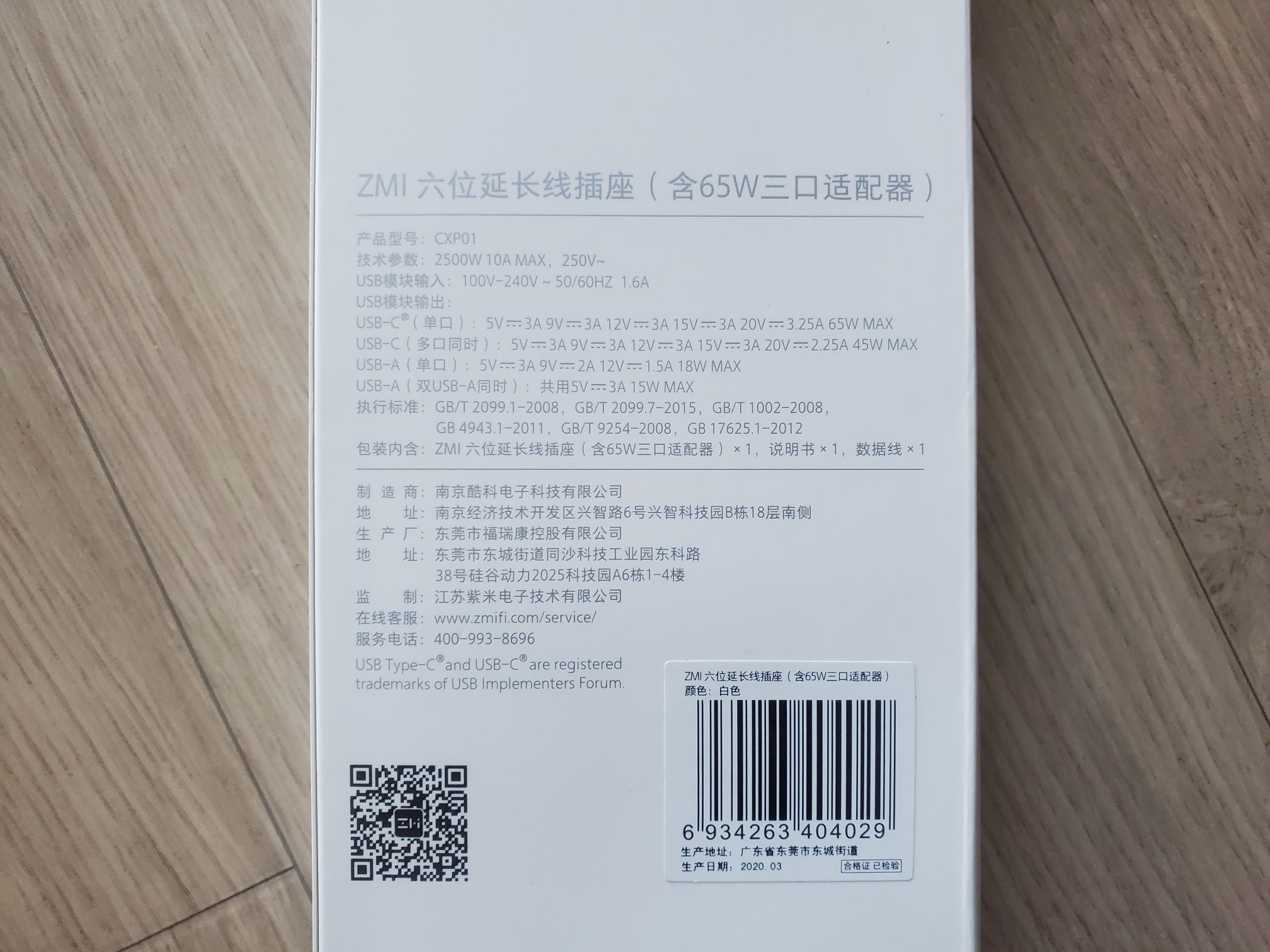

충전 스펙은 아래와 같고요.

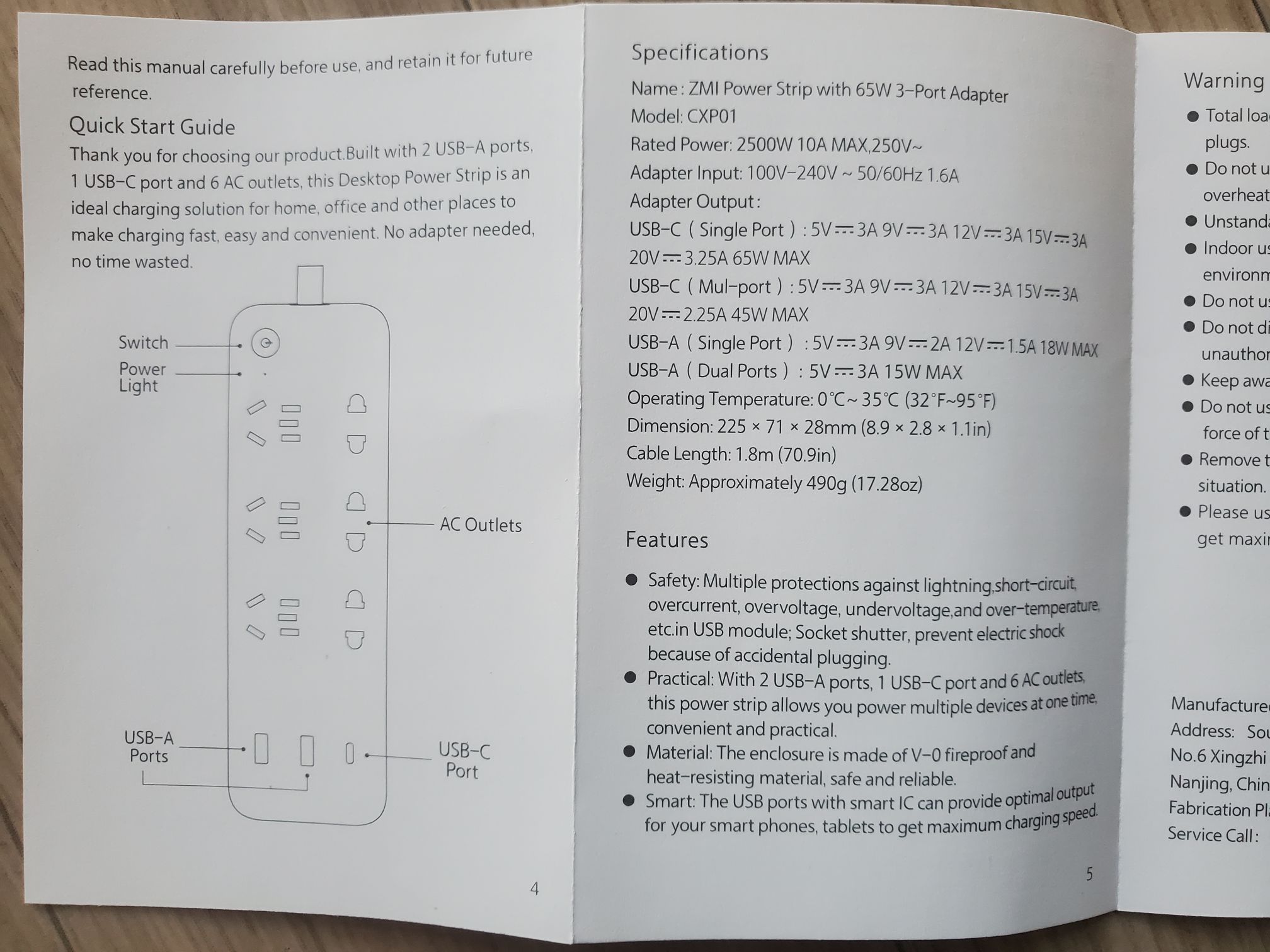

저도 나중에 보고자 설명서 첨부해 둡니다.

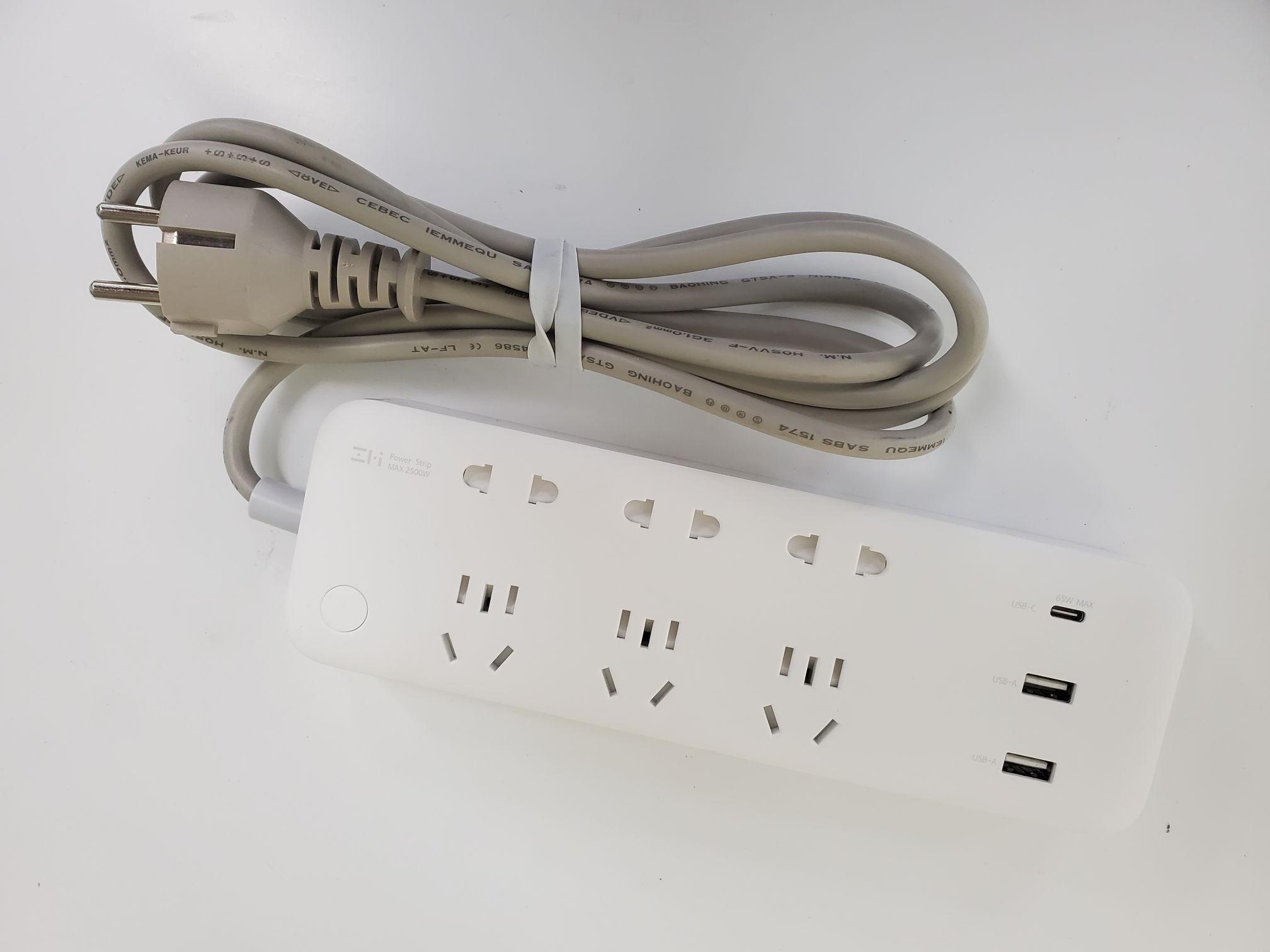

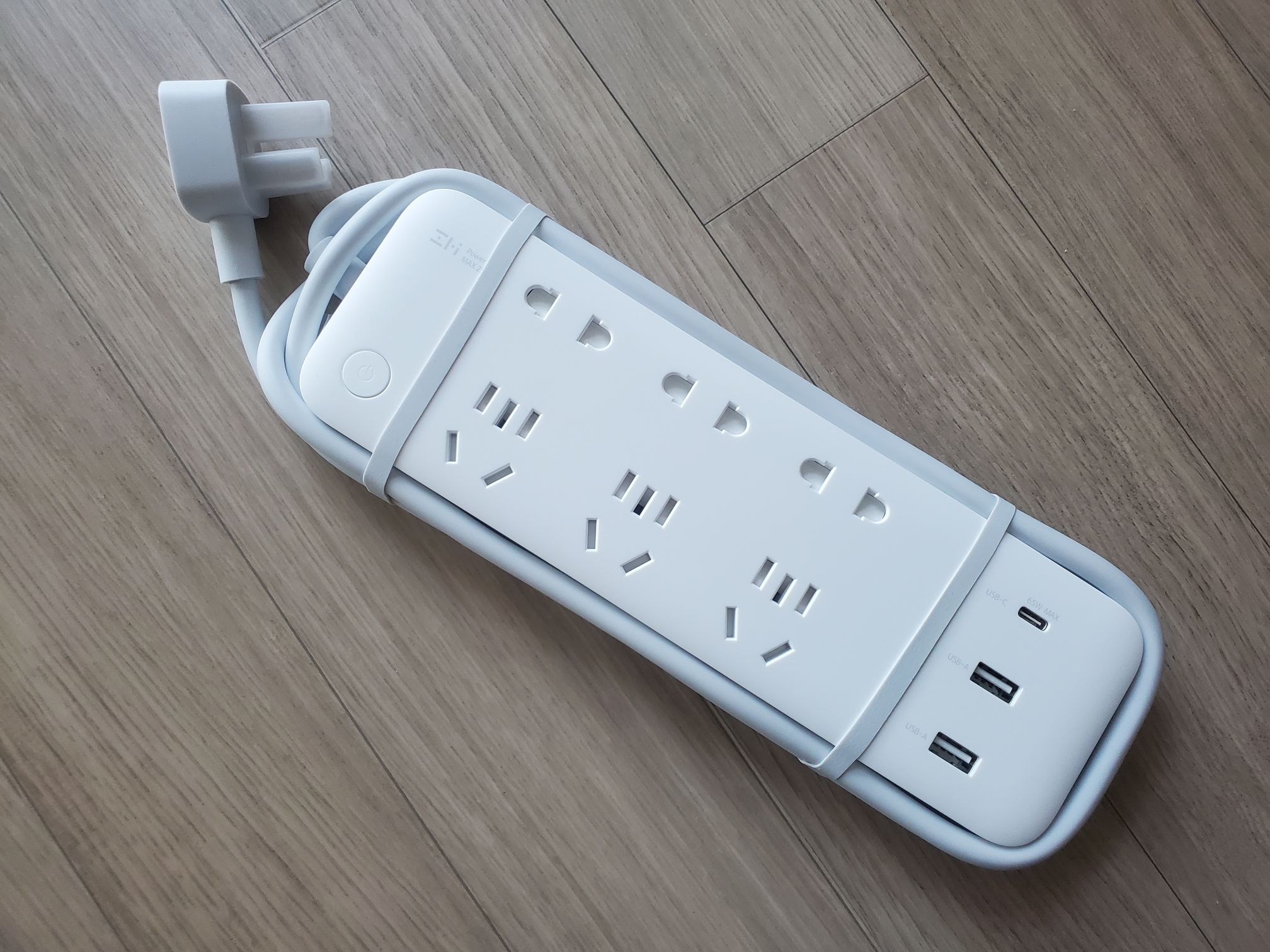

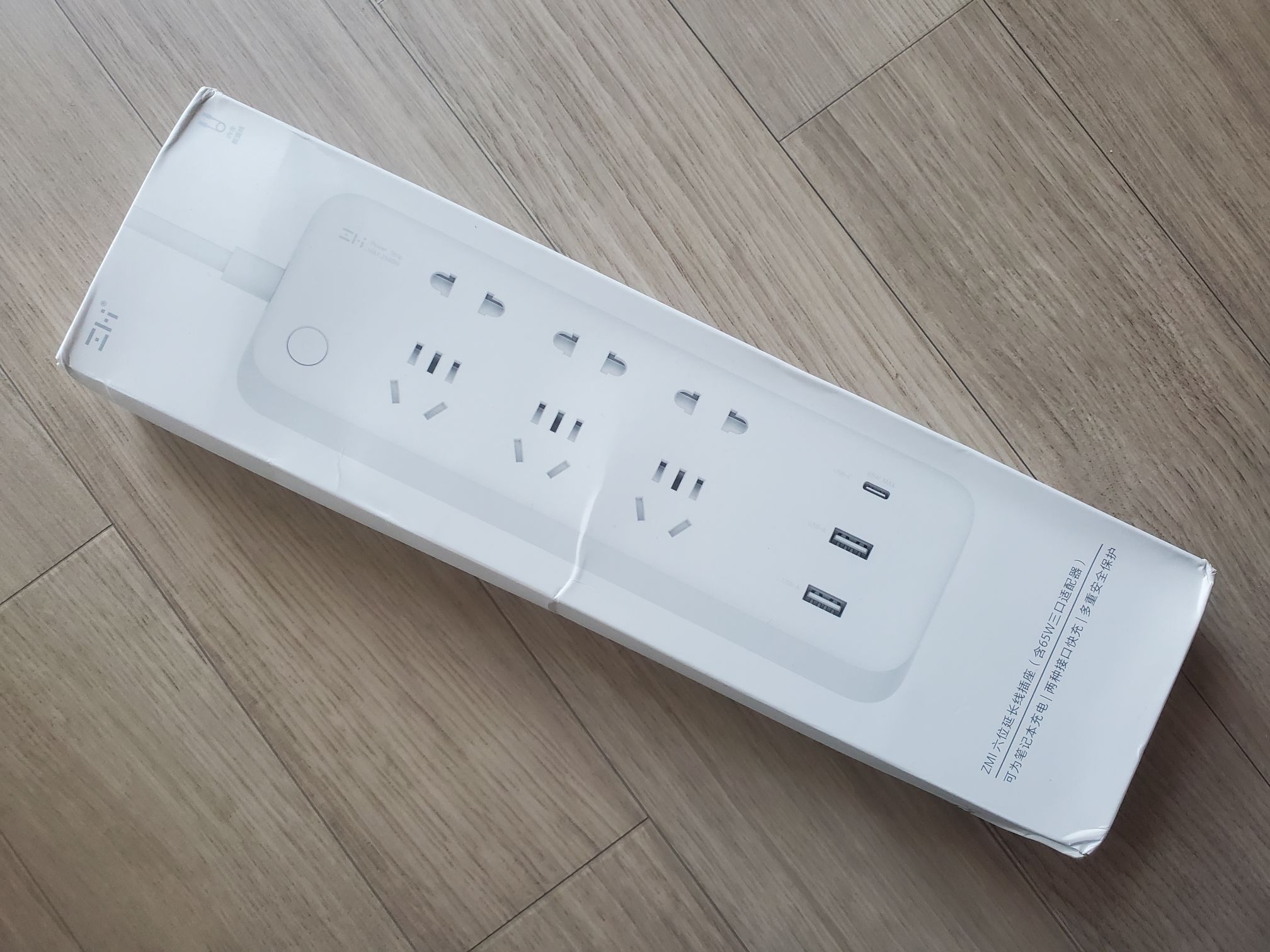

실제 모습입니다.











분해 할려고 했더니

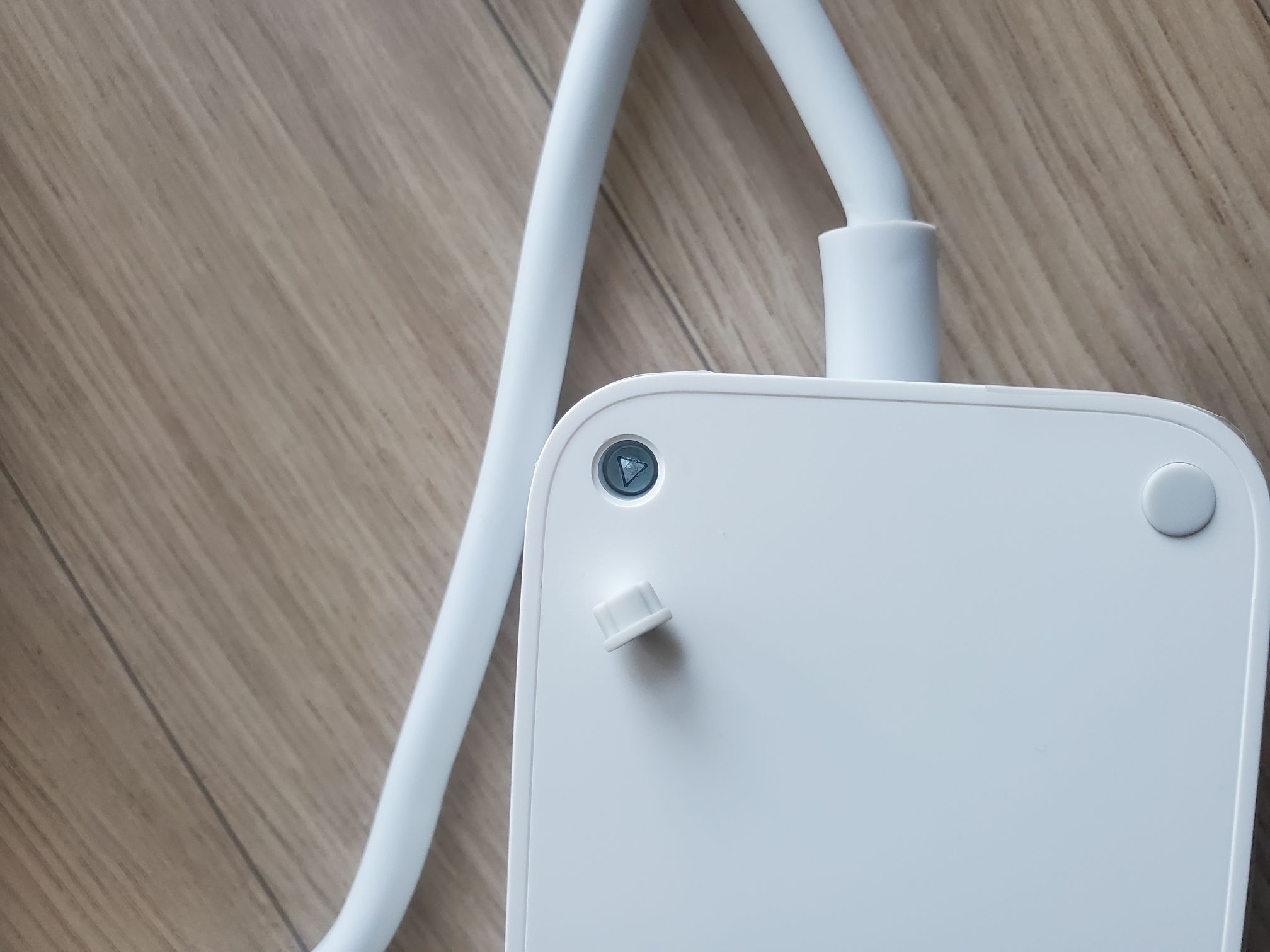

나가사 삼각나사네요 ㅎㄷㄷ

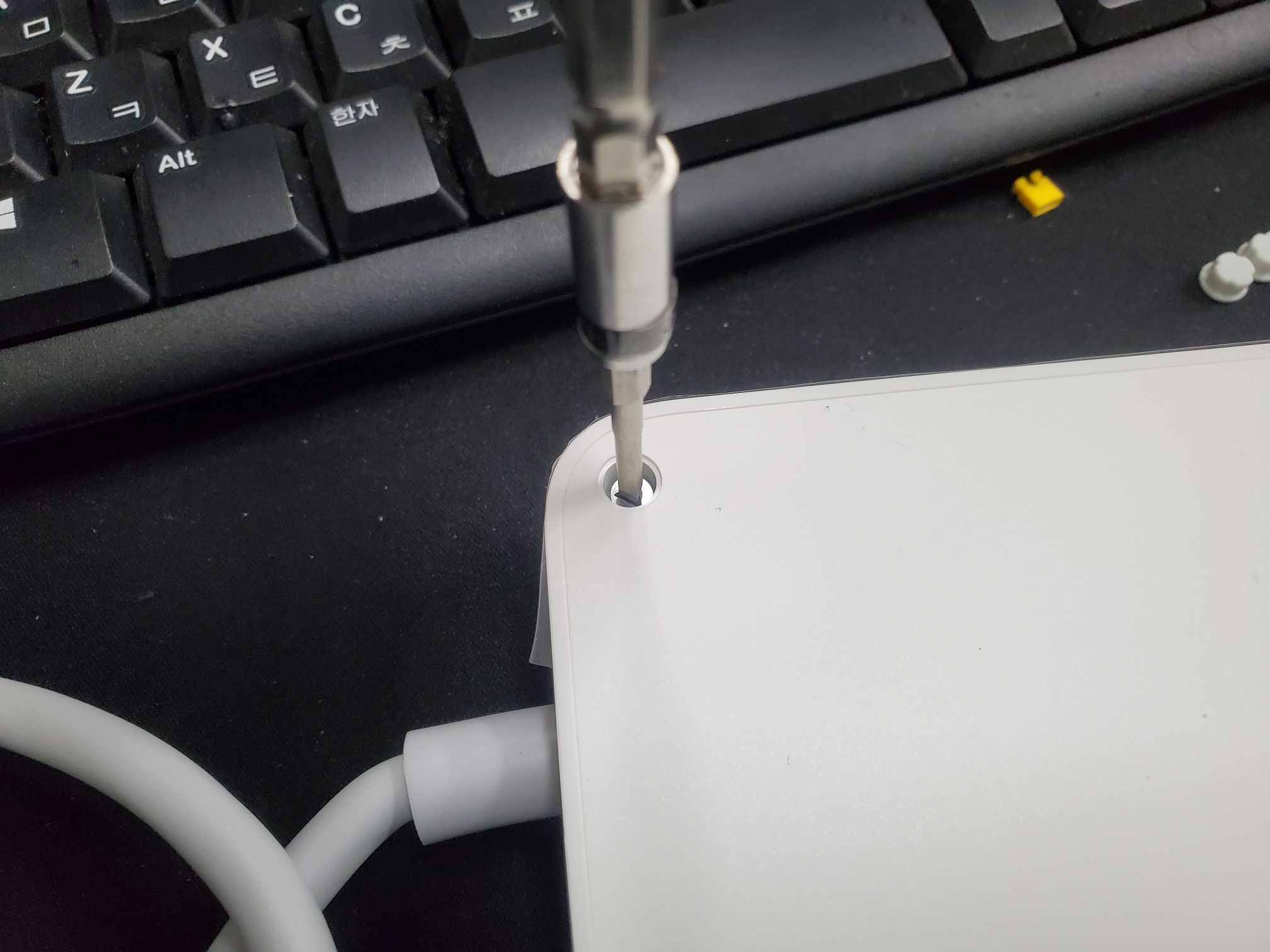

연장은 다 가지고 있기에... ㅎㅎ



풀어 줍니다. ^^

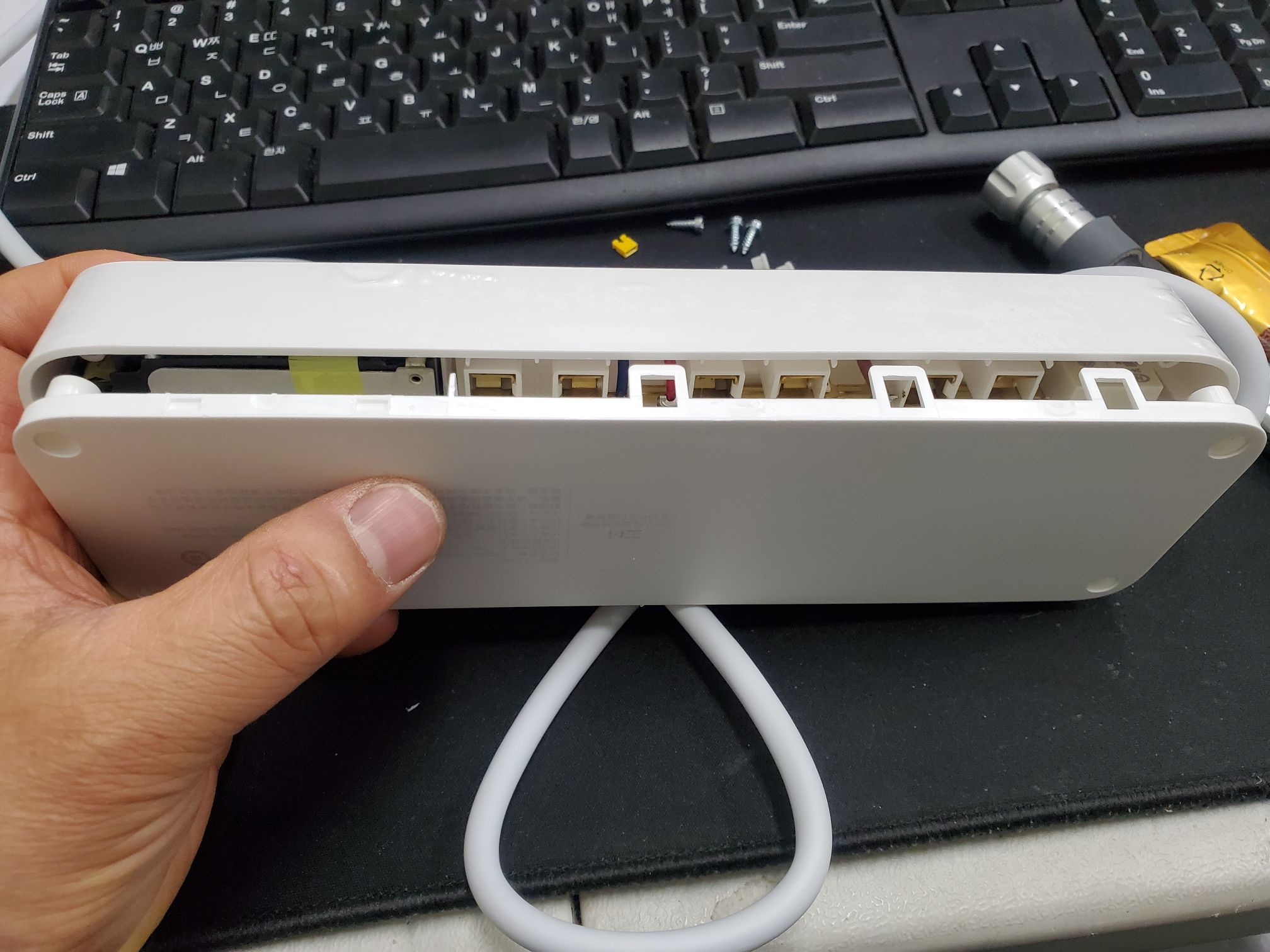

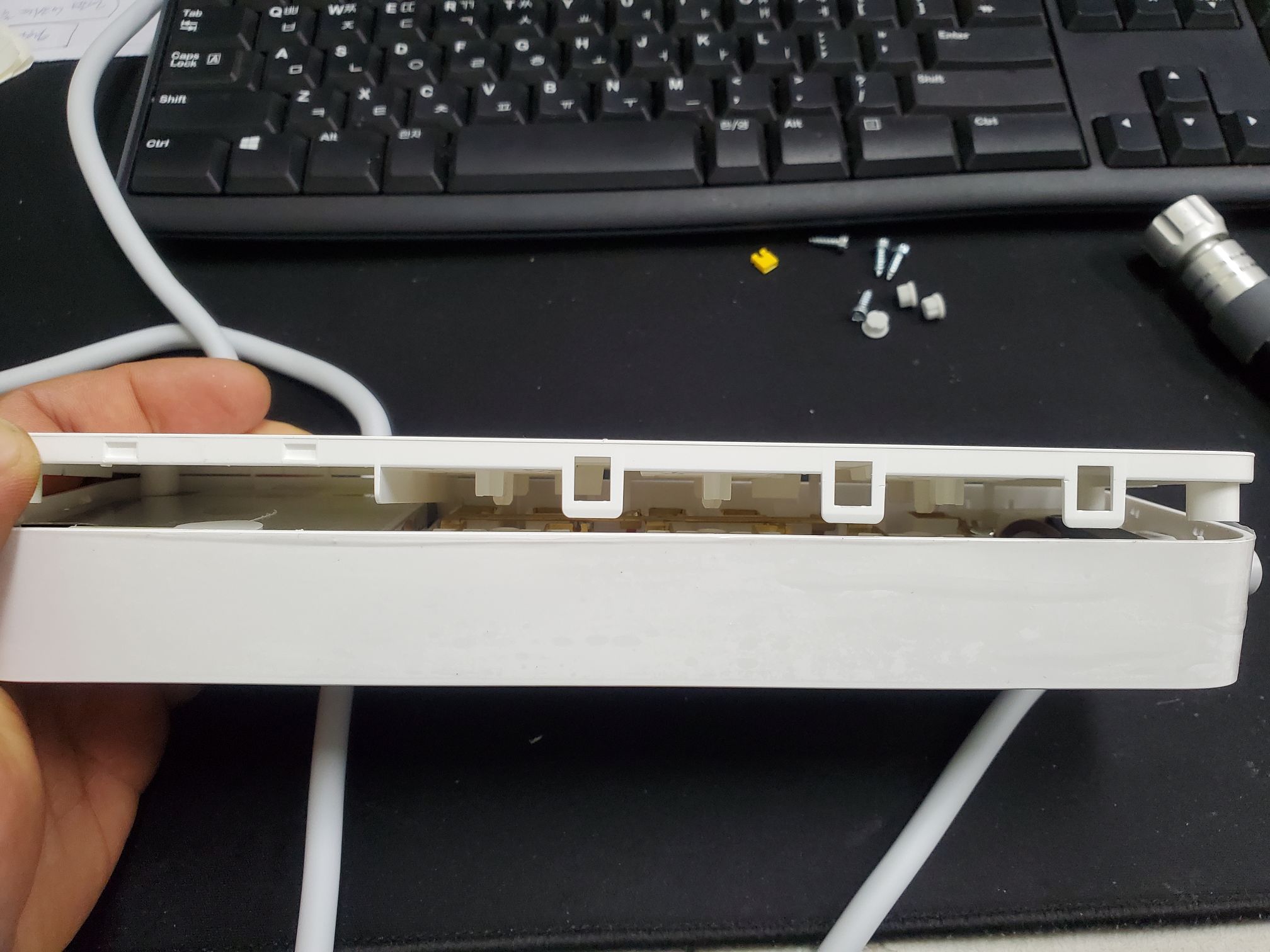

하판이 아래와 같은 구조로

잠겨 있습니다.



부러지지 않게 잘 분해합니다.

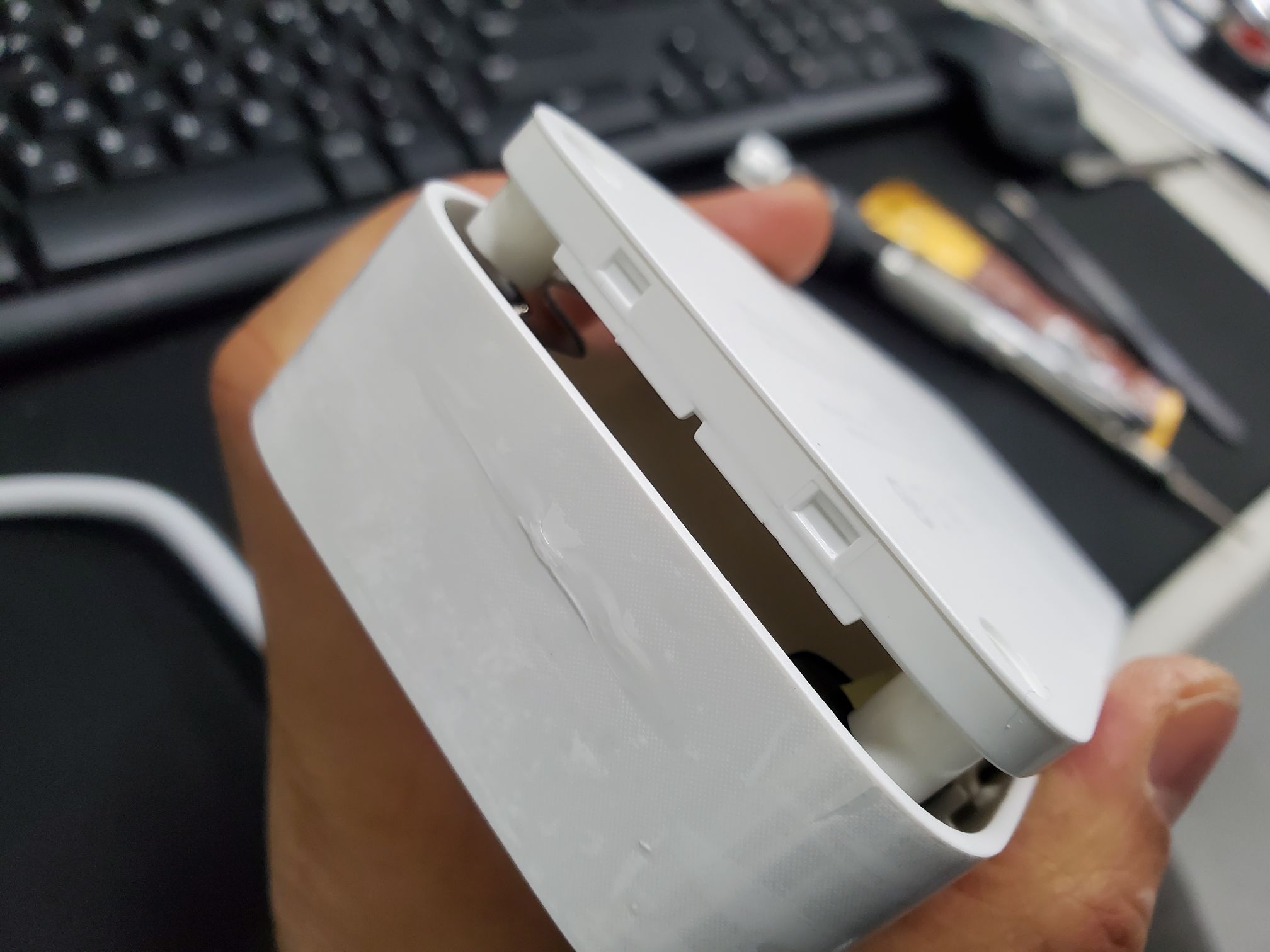

코드 쪽은 아래 사진처럼 락이 걸려 있고요.

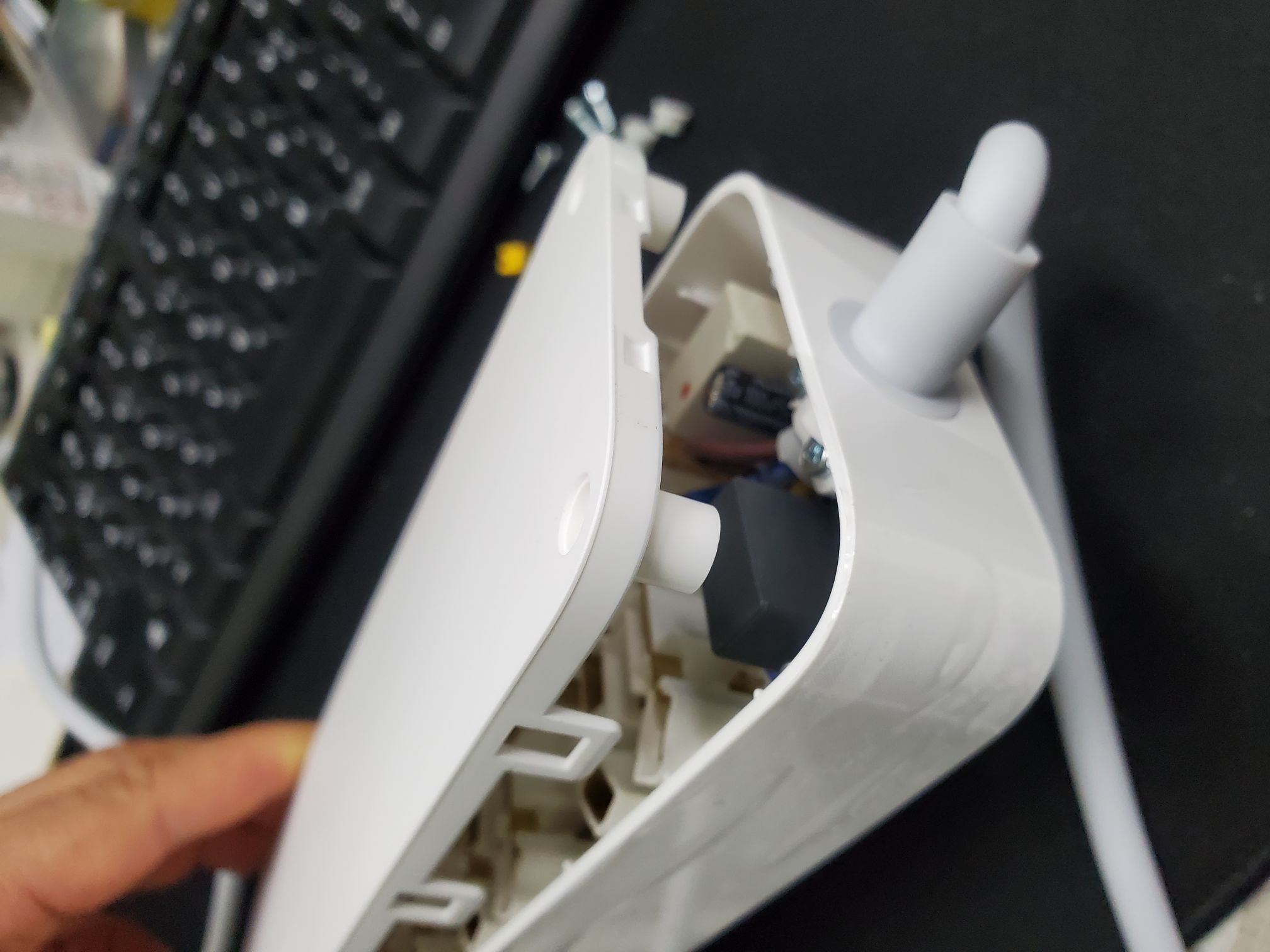

코드 반대편 락 모습









사방을 뜯은 후

벌려 줍니다.

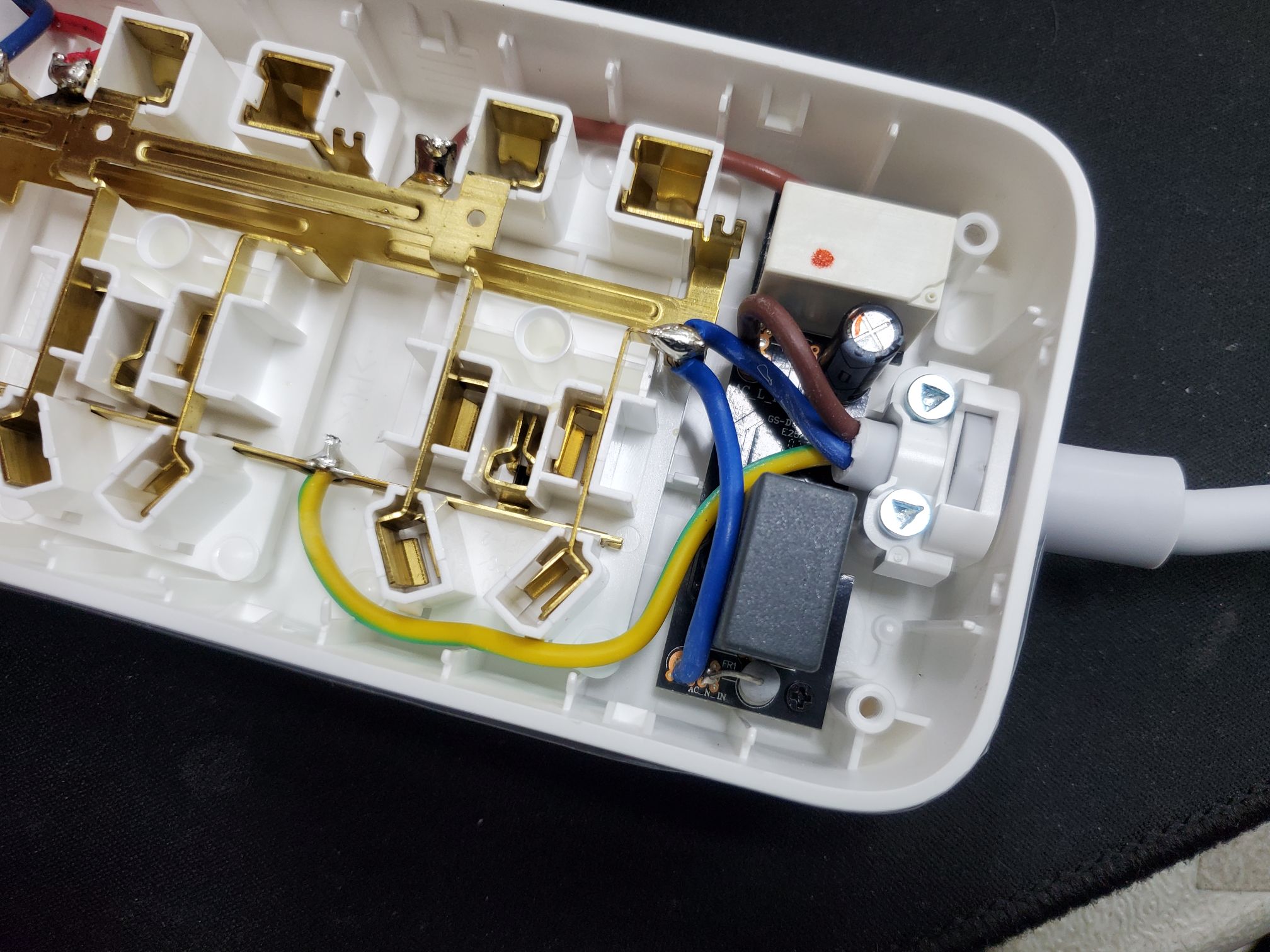

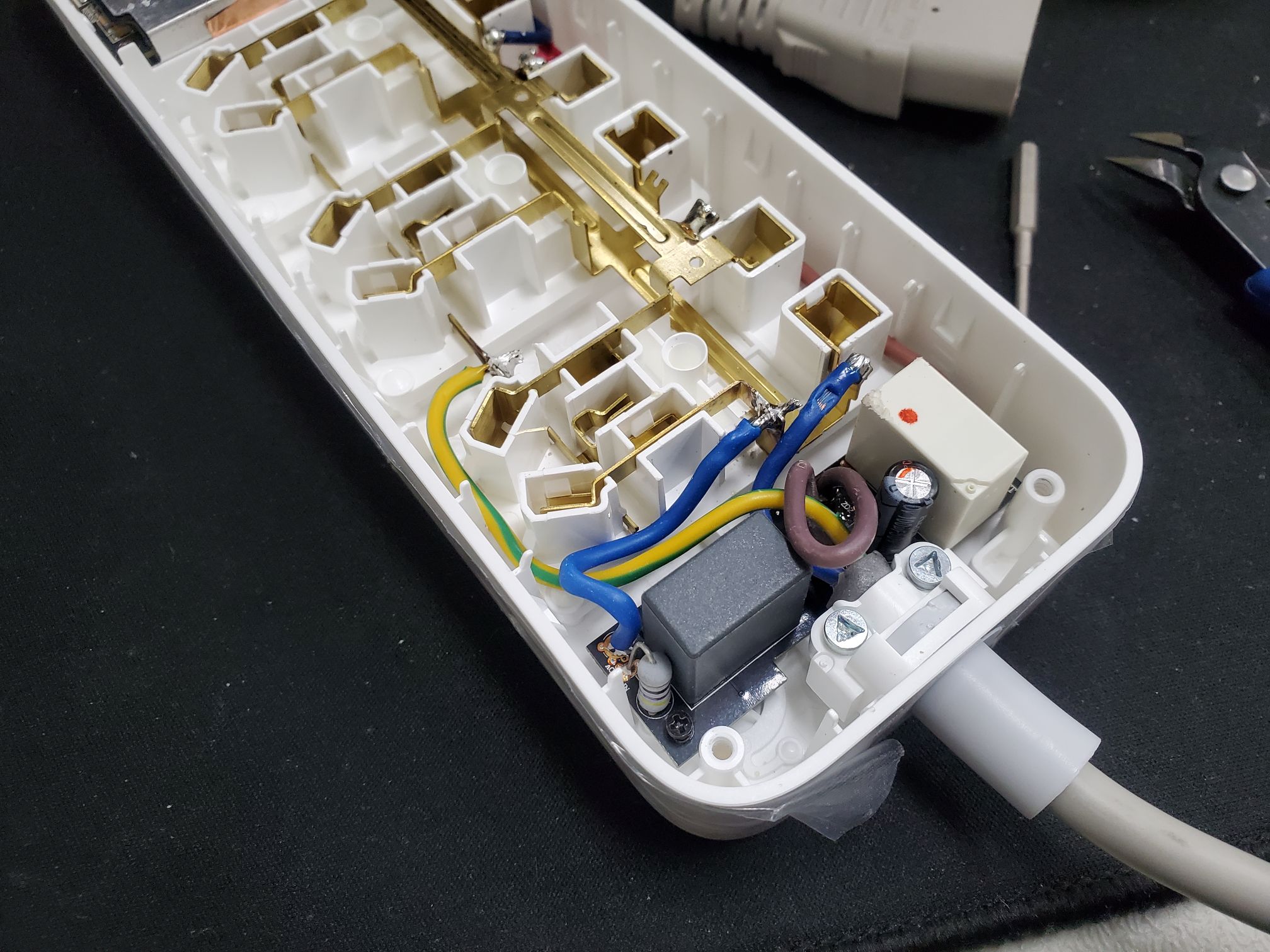

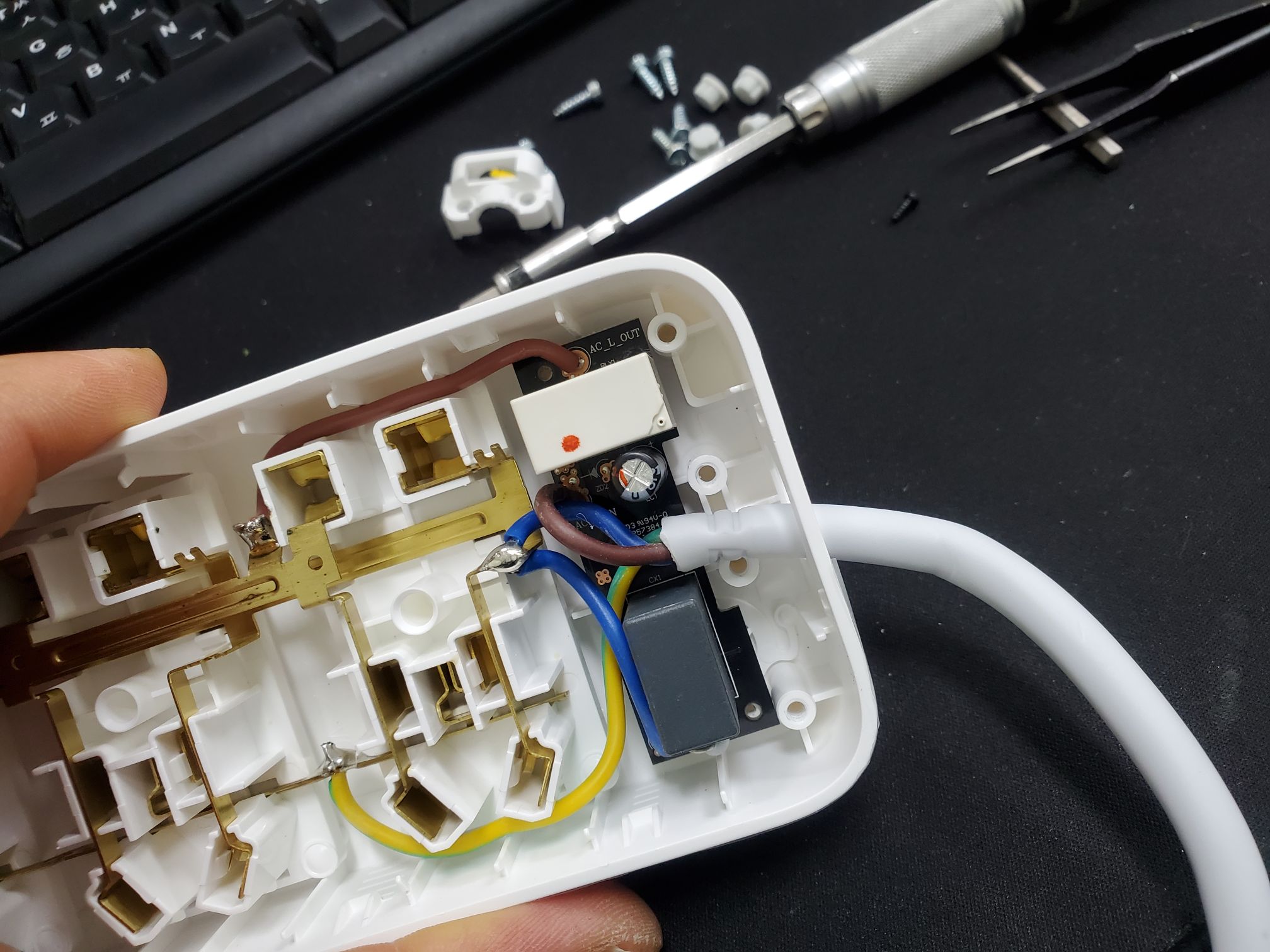

이렇게 생겼군요.

배선 꼬이지 않게(배선 헷갈릴 이유도 없지만)



사진 한 방 찍어 두고요

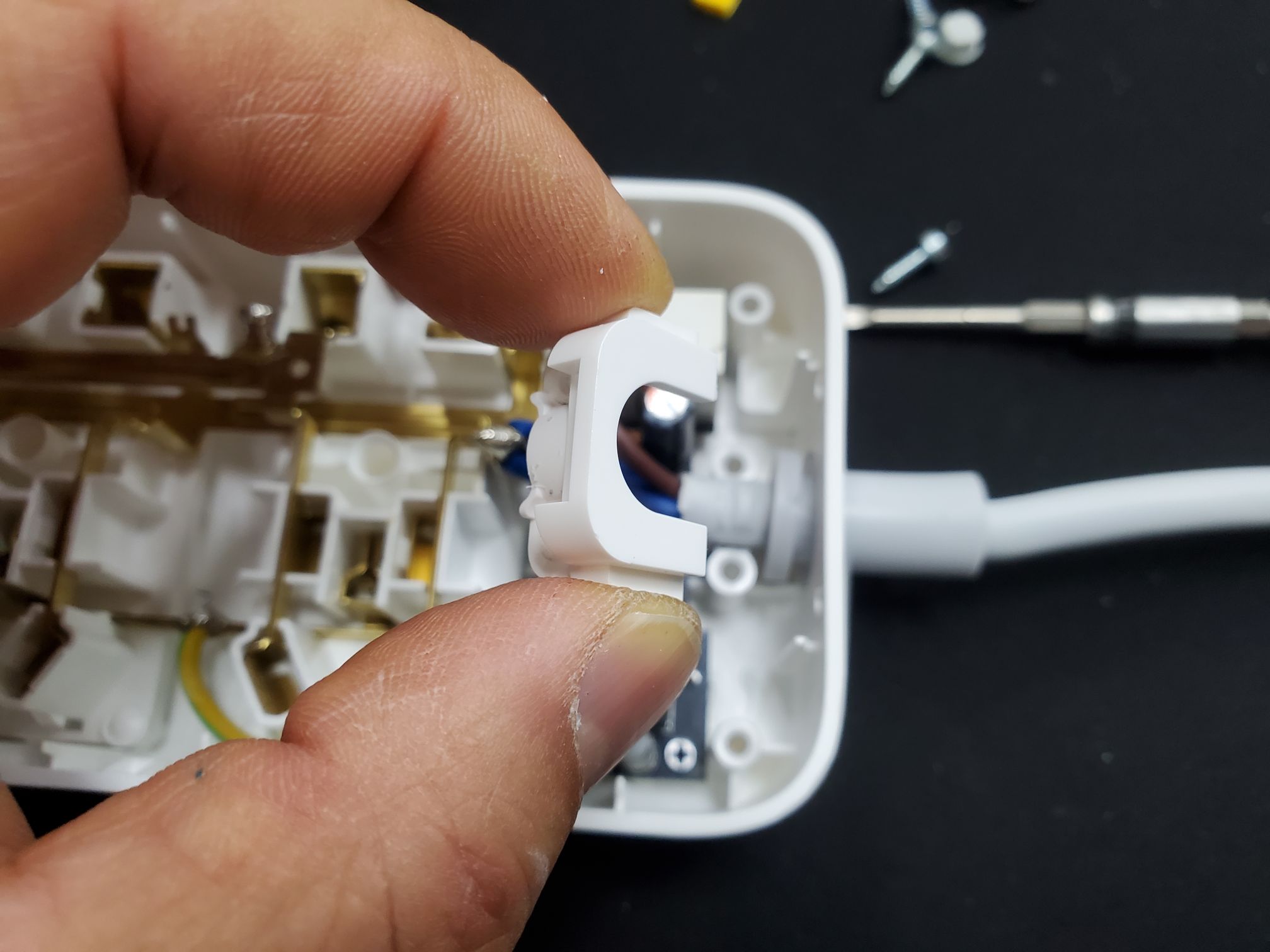

고정 클립 제거

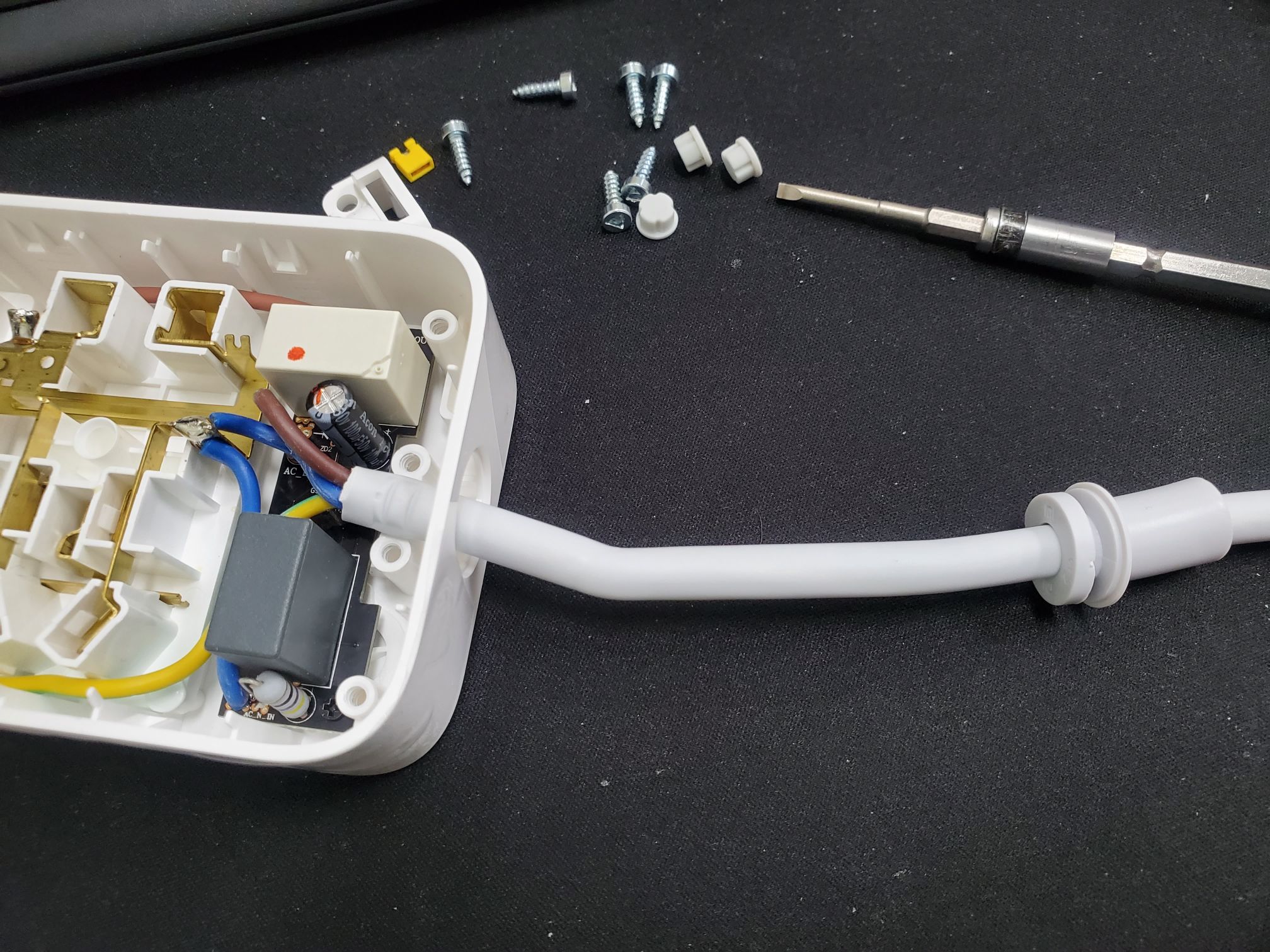

코드선을 자유롭게 만들었습니다.











멀티탭 상단에 전원 스위치가 있어서 PCB를 꼼꼼히 살펴 봤습니다.

충전모듈 PCB에 전원이 공급되어 있네요.













기존 플러그는 빼내고

집에 굴러 다니는 220V 전원선을 그 자리에 납땜해서 넣었습니다.













원래대로 조립 후

삼각나사 체결 !!



끝 입니다.















작업 하는데 걸린 소요시간 약 20분가량.

편하게 쯔미 멀티탭을 이용할 수 있게 되었습니다.









---



그간 사용해 본 결과 편합니다. ^^
