엡손 WF-2850 5분만에 헤드 교체 하기 (겁나 쉬움)

반응형







헤드교체 어렵지 않아요







엡손 WF-2850 , 2851 복합기의 헤드교체 !!

엡손 잉크젯 프린터의 특성상 헤드교체를 해야 할 확률은

HP나 캐논 프린터에 비해서 훨씬 낮을 것으로 생각됩니다.





엡손 WF-2850 , 2851 의 헤드 교체,

전혀 어렵지 않습니다. ^^





헤드 아세이의 구조만 알면 5분이면 가능할 정도네요. :)

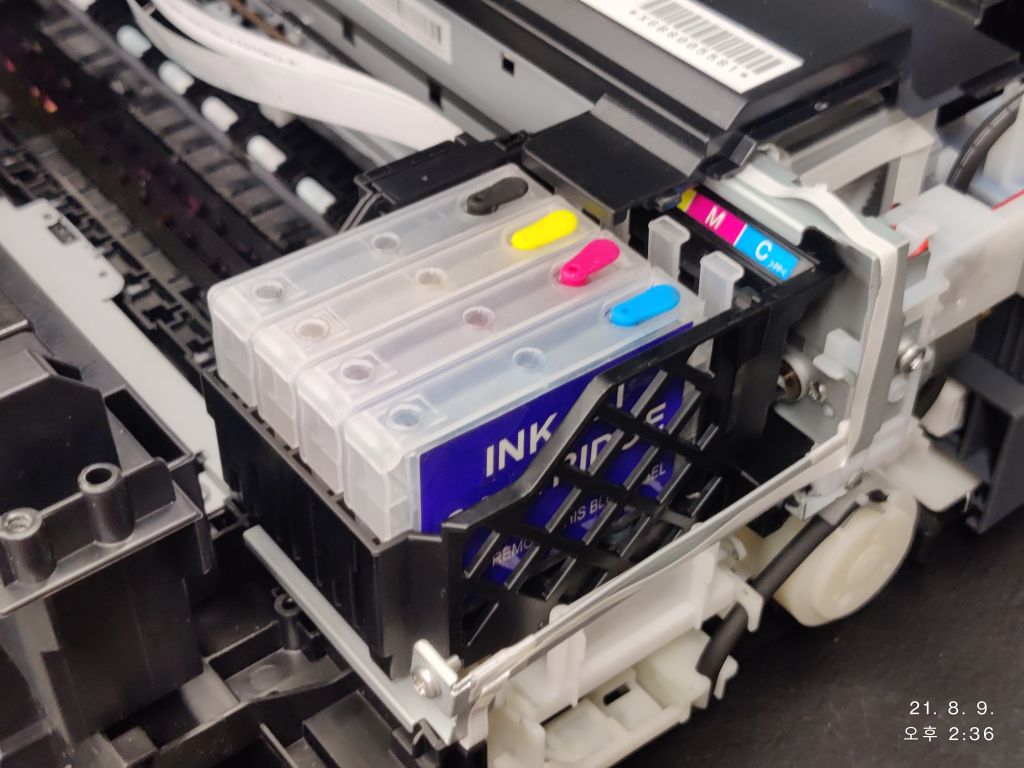

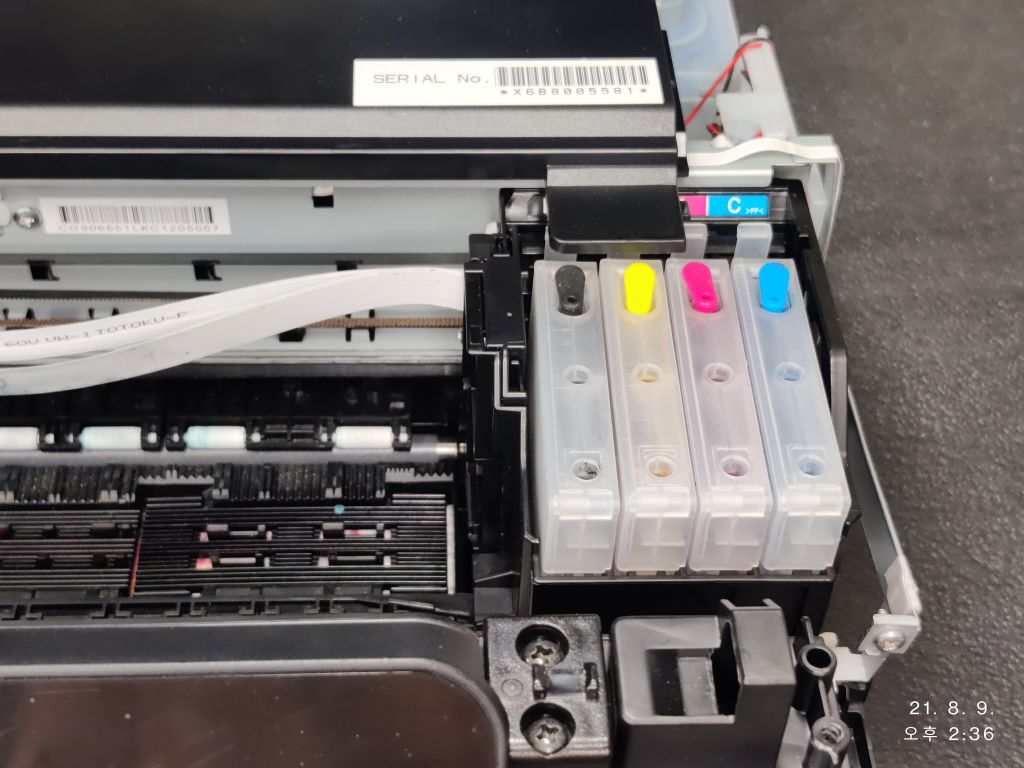

저는 사진 찍기 편하게 장비의 좌우 커버를 벗겼습니다.

하지만, 헤드 교체시 벗길 필요는 없습니다. ^^









먼저, 헤드가 파킹되어 있지 않은 상태에서

전원 플러그를 뽑는다거나,

또는 파킹되어 있을 시, 좌측 기어를 돌려 헤드 아세이를 이동시킬 수 있는 상태로 만듭니다.

















헤드가 좌우로 움직일 수 있는 상태에서 시작하는게 편합니다.

















먼저 헤드 FPC케이블을 감싸고 있는 보호 커버를 벗길거에요.

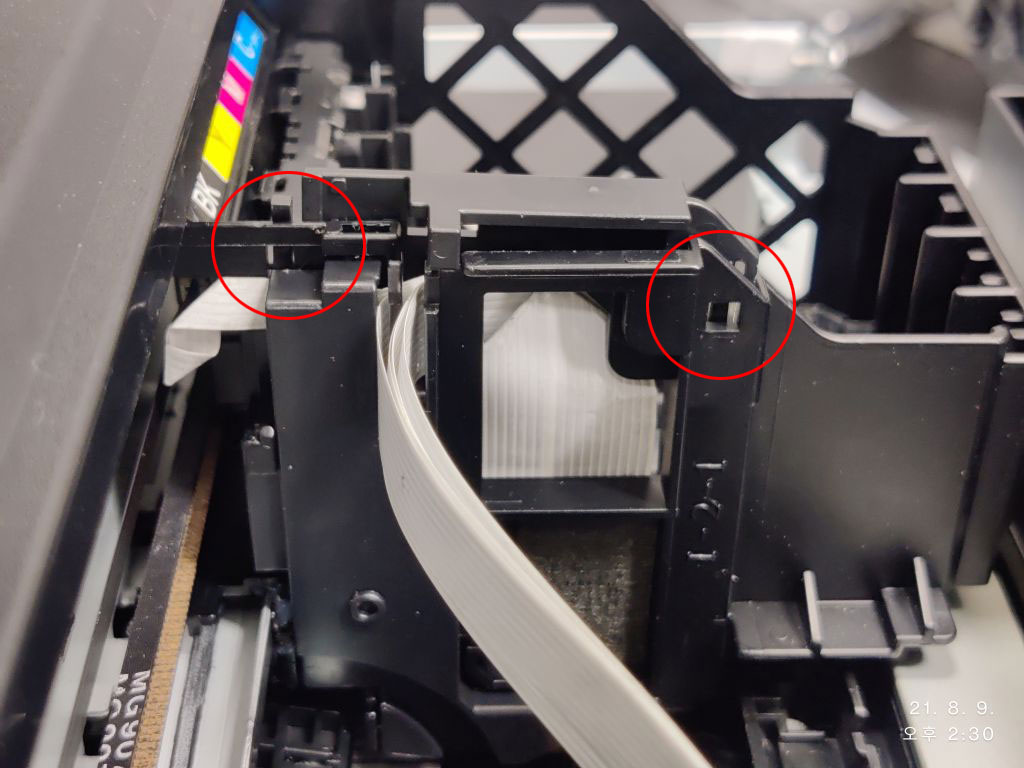

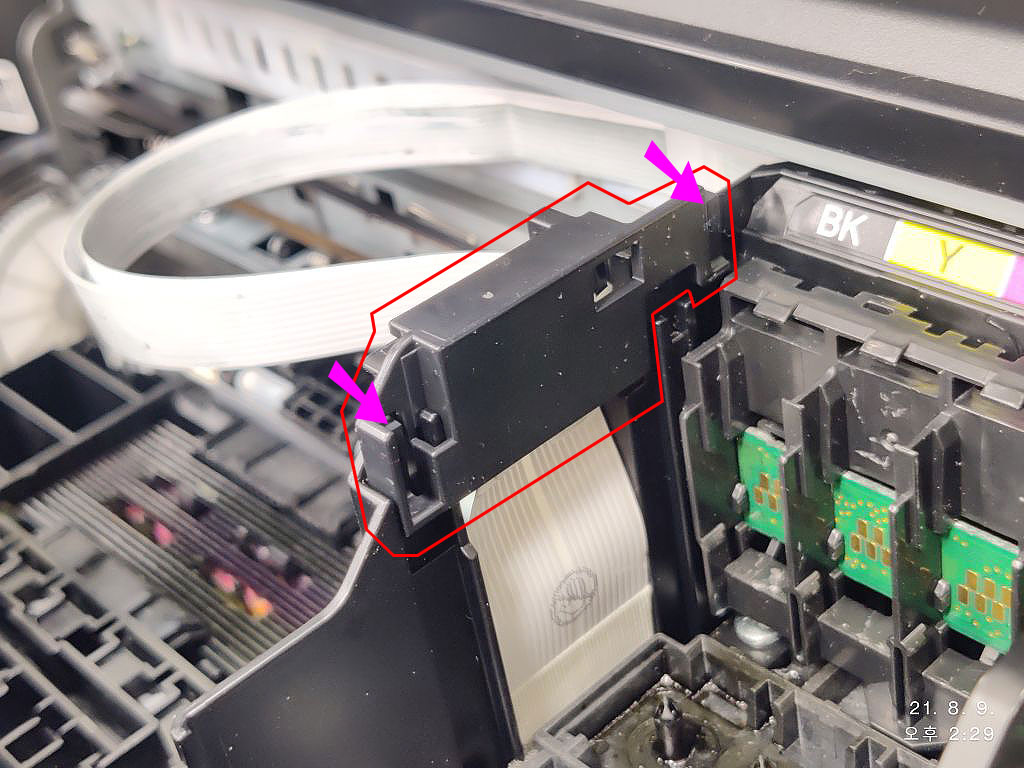

아래 사진에서 붉은색 부품이 해당 커버인데,

화살표가 가리키는 두 부분에서 락이 걸려 빠지지 않게 체결되어 있습니다.

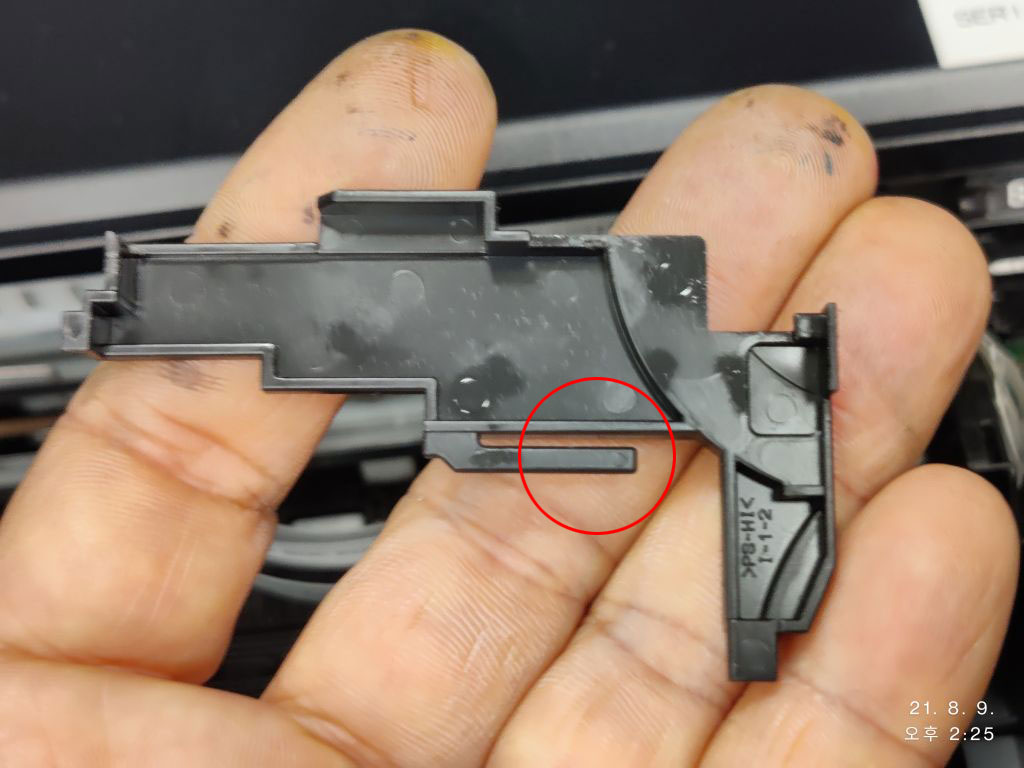

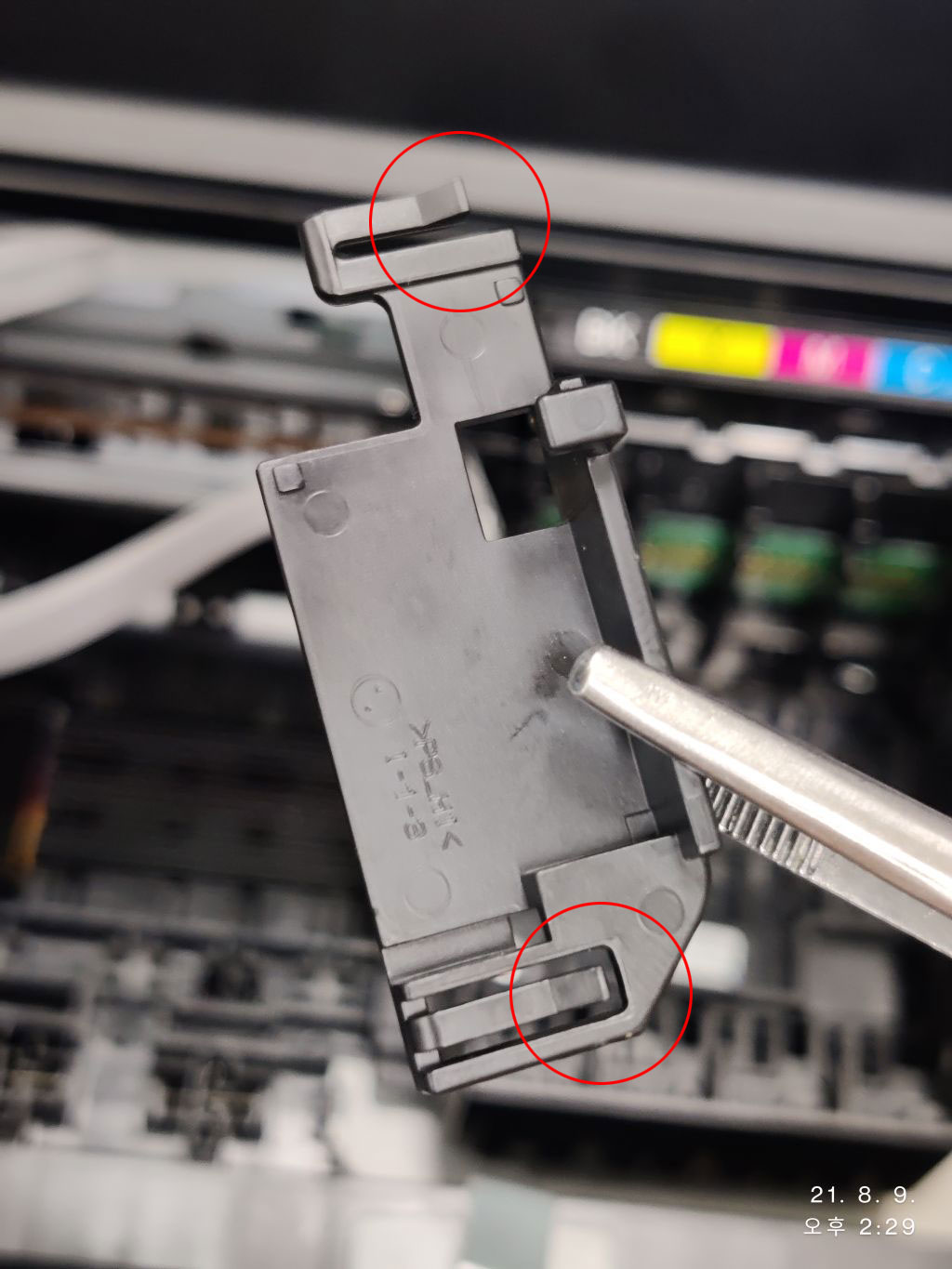

해당 부품은 아래 사진처럼 생겼는데

붉은 색 부분이 락이 걸리는 부분입니다.















FPC 케이블 방향에서 붉은색 원에 보이는 락을

속곳 등으로 살짝 밀어 넣으면서 해당 부품을 위로 당기면 빠집니다.















그 다음에는

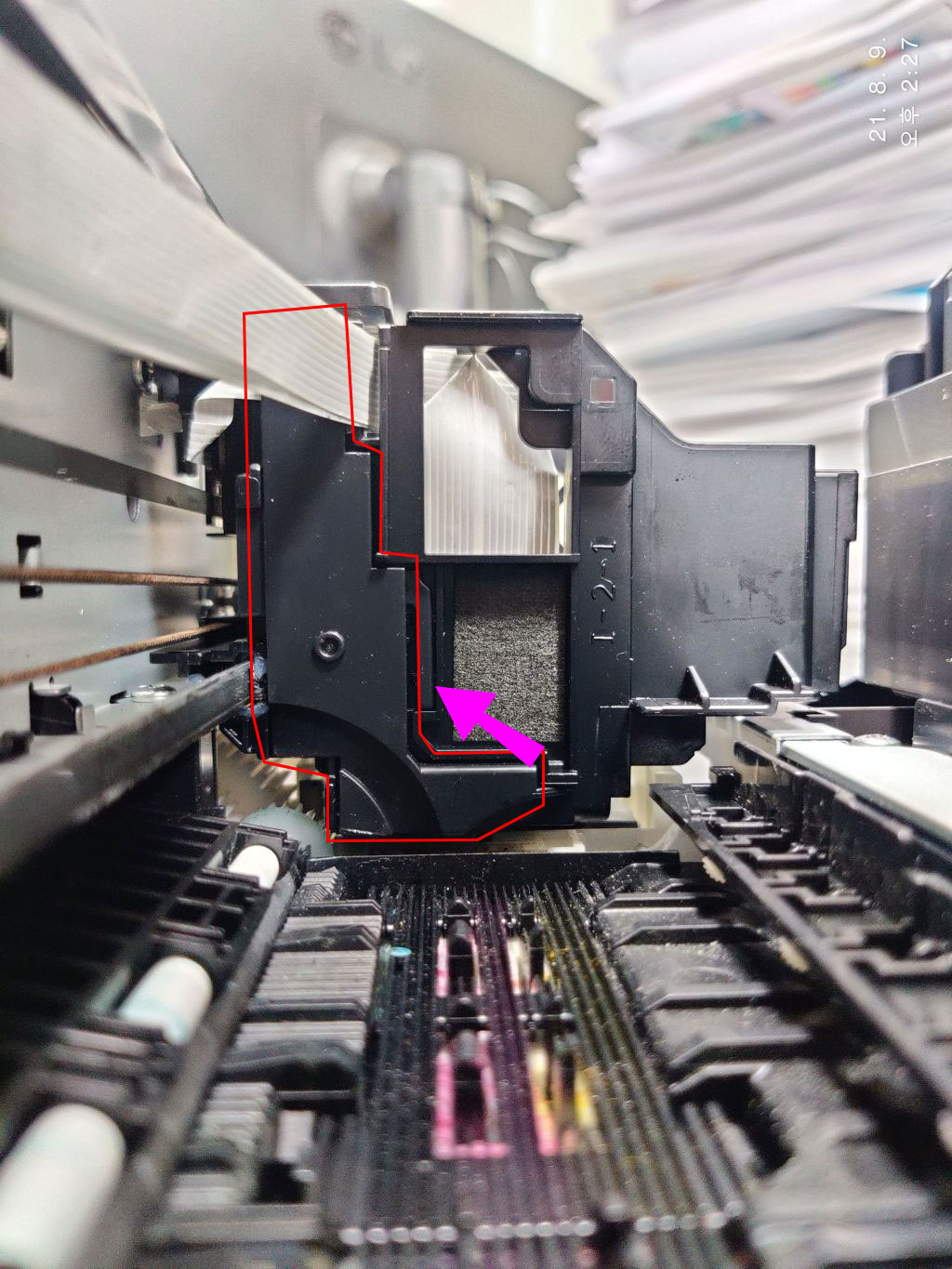

헤드 아세이의 좌측 부분 보호 커버를 벗길겁니다.

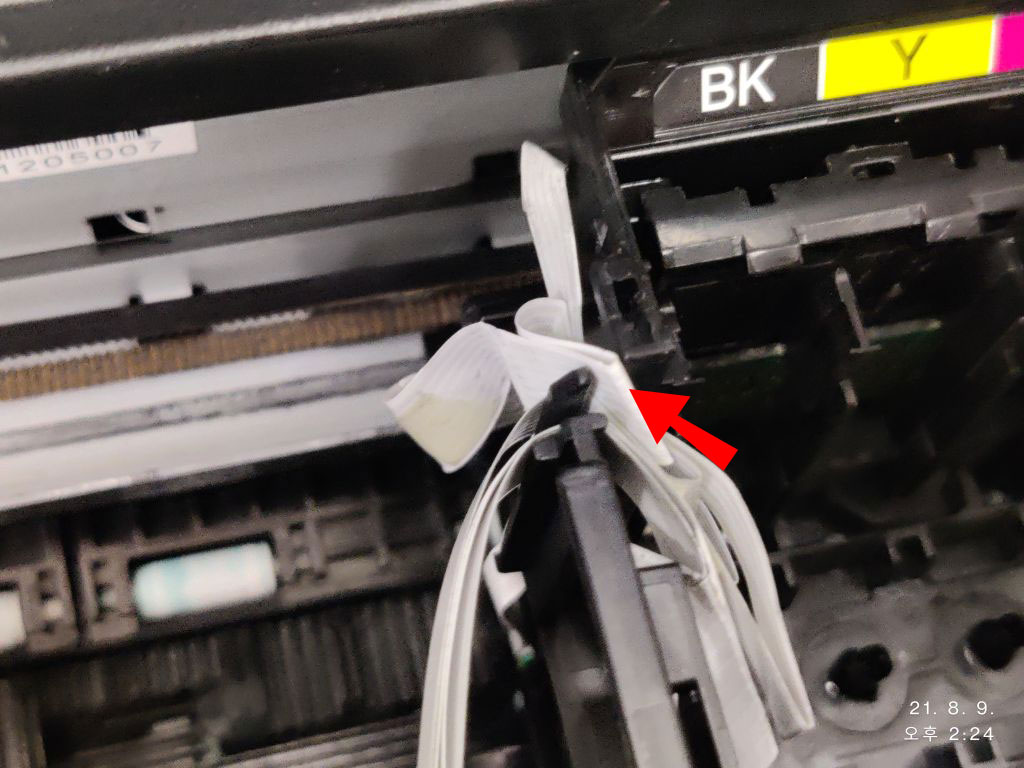

이 부분은 화살표 부분이 락입니다.

헤드 안쪽에서 송곳 등으로 밀어 주면서

해당 부품을 위로 올리면 빠집니다.















아래 원 부분이 살짝 걸려 있으니 쉽게

빼낼 수 있습니다.















그 다음에는 칩판으로 들어가는 FPC 케이블이 접혀서

가지런히 놓여 있는데

해당 케이블을 밖으로 들어 내어 접힌걸 풀어 줍니다.



완전 납작하게 펼 필요 까지는 없지만,

헤드 안쪽에서 칩판을 움직일 정도의 여유 길이. 3센치 가량 ? 정도면 여유롭게 움직일 정도면 됩니다.















이제 칩판을 들어 낼 차례인데요.

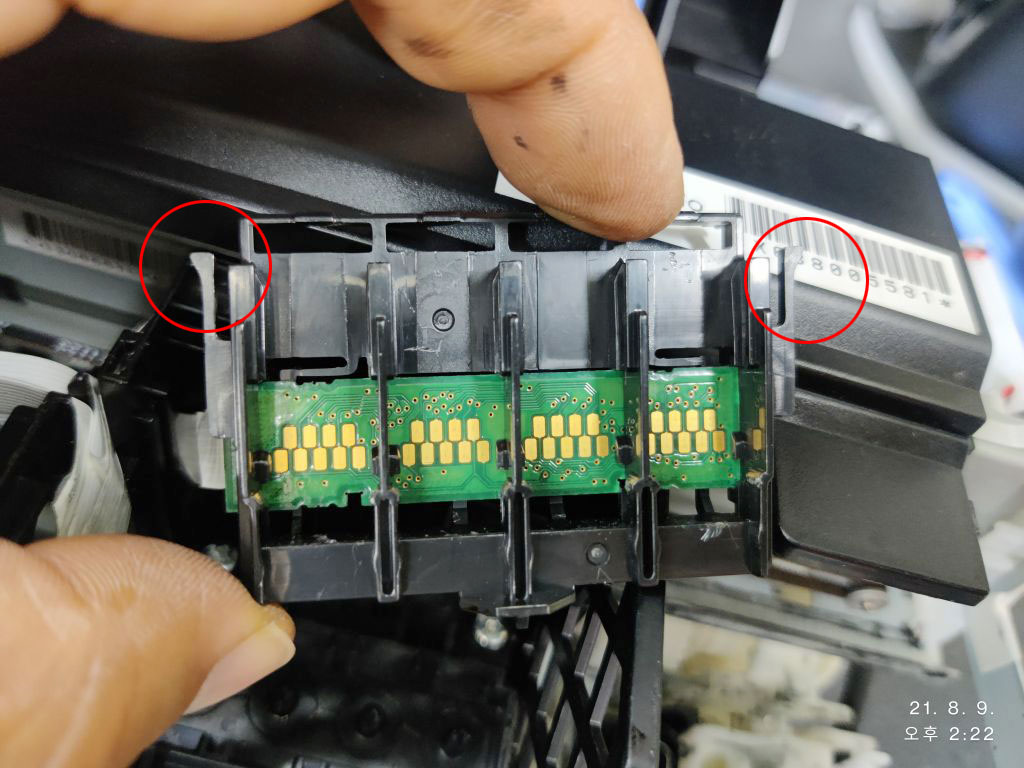

칩판은 칩판 좌우에 1개씩 락이 있어서 위로 빠지지 않게 고정되어 있습니다.

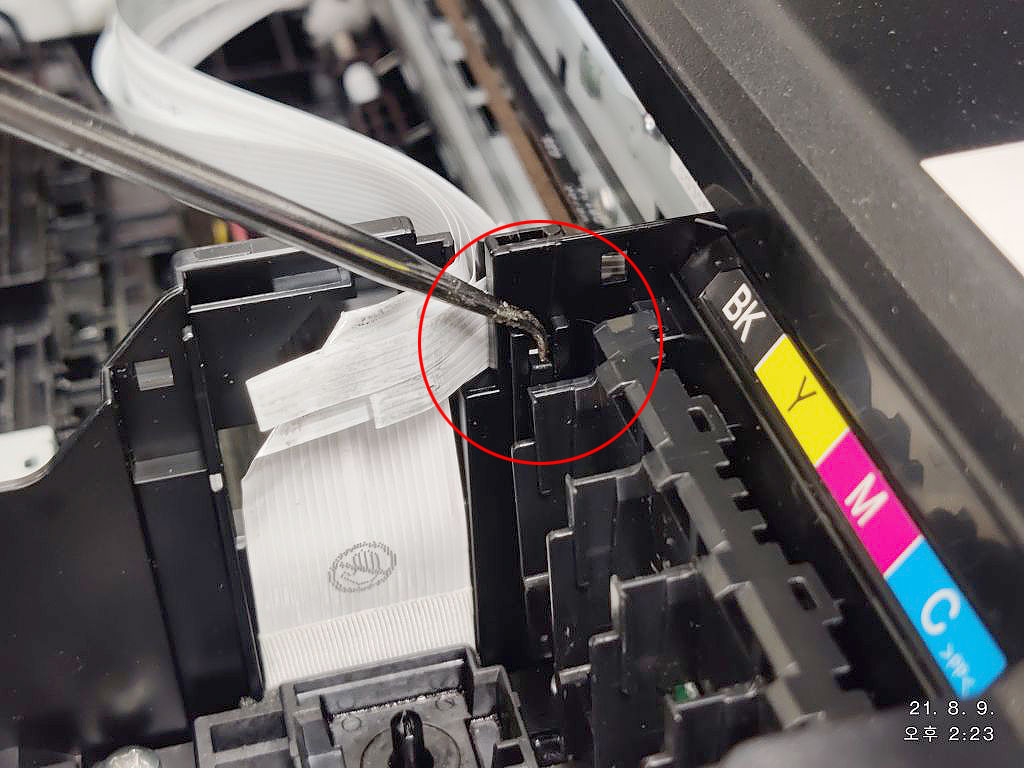

송곳 등으로 당긴 후 칩판을 위로 들어 올리면 빠집니다.

















칩판을 고정해 주는 락 부분입니다.

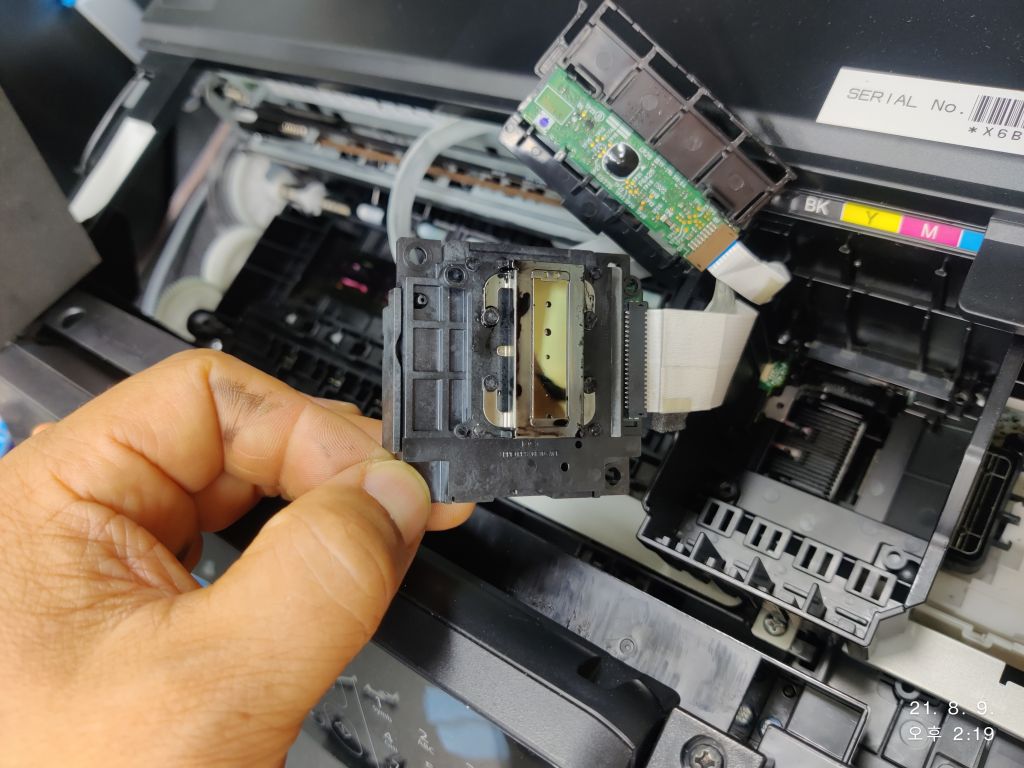

이제 헤드를 빼 낼 차례입니다.

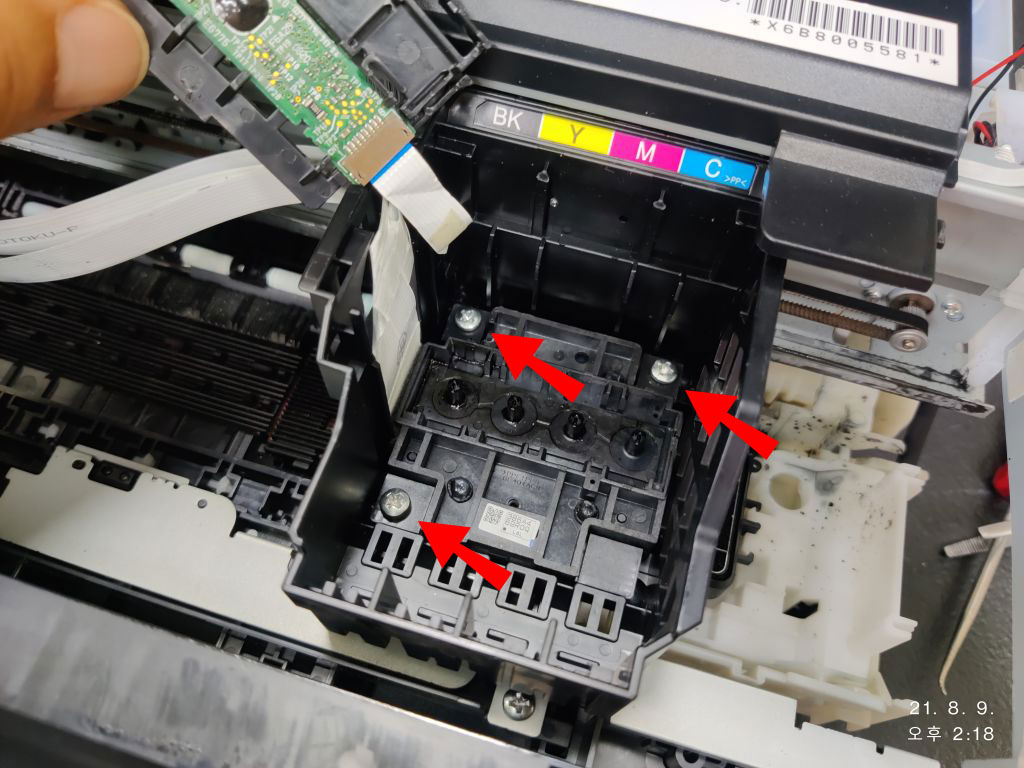

아래 보이는  피스 3개만 풀면 헤드가 빠집니다.













끝 입니다.

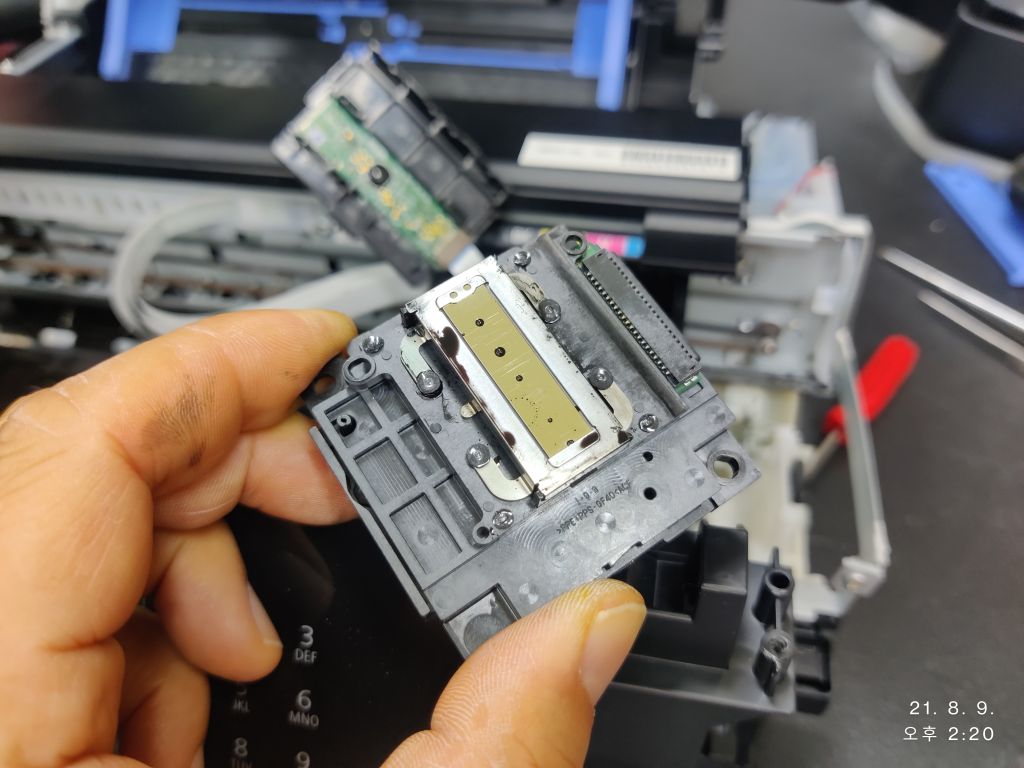

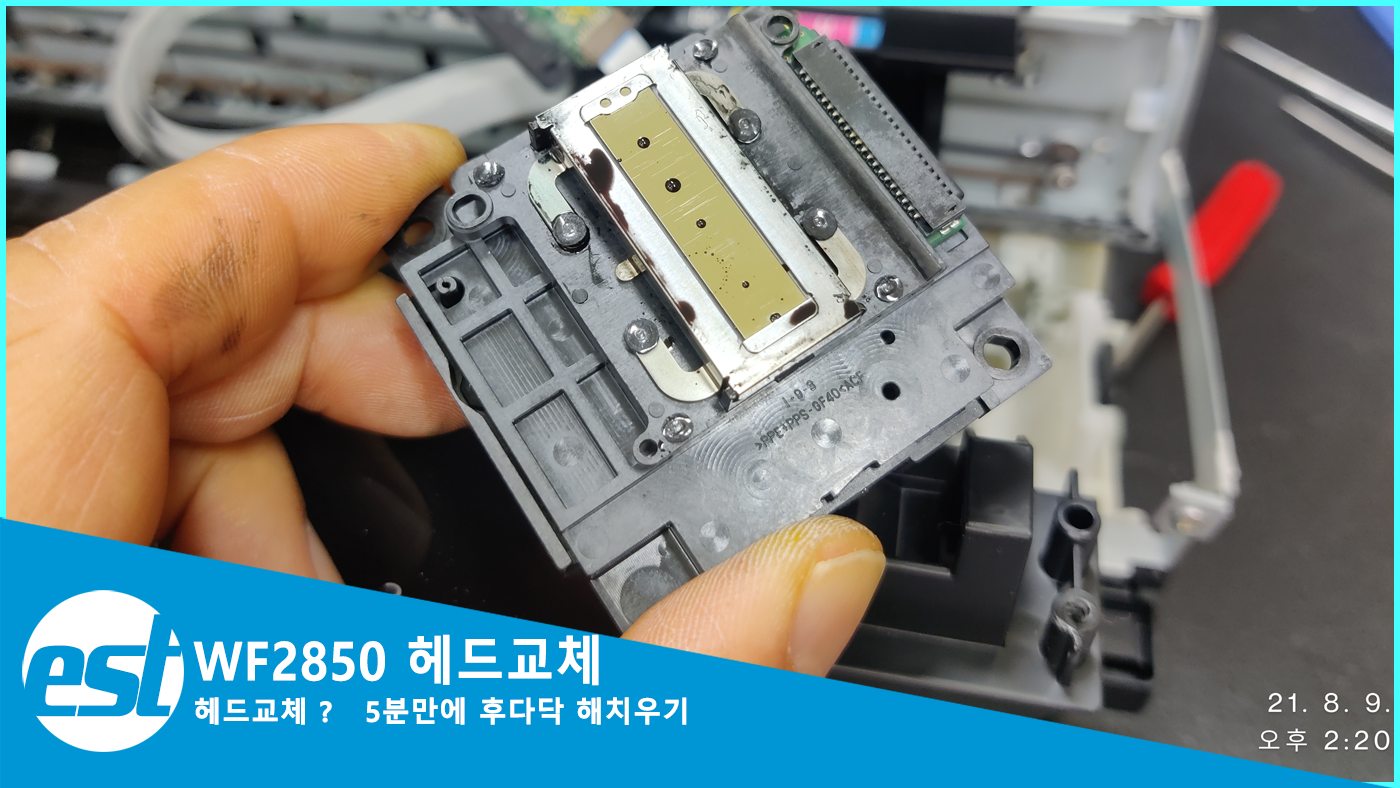

헤드 케이블까지 분리한 모습입니다.













5분도 채 걸리지 않을꺼 같습니다.

저는 사진 찍고 구조 파악하느라 시간이 좀 걸렸지만 말입니다. :)
