저희 회사 3층 창고에서도 전동 지게차를 운용합니다.
전동 지게차라 당연히 전기로 충전해서 사용하는데요.
화물 리프트 입구랑 너무 먼 곳에 충전기가 위치하고 있어서 사용활용도가 말이 아니라 떨어 집니다.
그렇다고 이전공사를 하려니 비용도 비용이요.
시간도 시간인지라 쉽게 하고 있지 못하다가 이번에 시간내어 (겨울이 오기전에) 작업 마무리 하였습니다.
먼저 3층의 메인 분전함은 소방 물탱크실에 있는 분전반에서 전기를 끌고 와야 하는데
그 중간에 구름다리가 있어요.
구름다리에는 소방 물탱크 수로관이 지나고 여러가지 통신 케이블 등이 지나고 있는데
그걸 판멜로 감싸서 만들어 둔걸 얘기합니다. ㅋ
먼저 구름다리로 전선을 넣기 위해 밖에서 3층 창고내로 전선을 인입하였습니다.
바닥에서 4m 높이라 쉽지 않은 일이더군요.
공사가 끝나고 모두 폼을 쏘아 빈 틈을 메꿔 버려 노가다 했습니다. ㅋㅋ
일단 전깃줄 인입 성공 !!

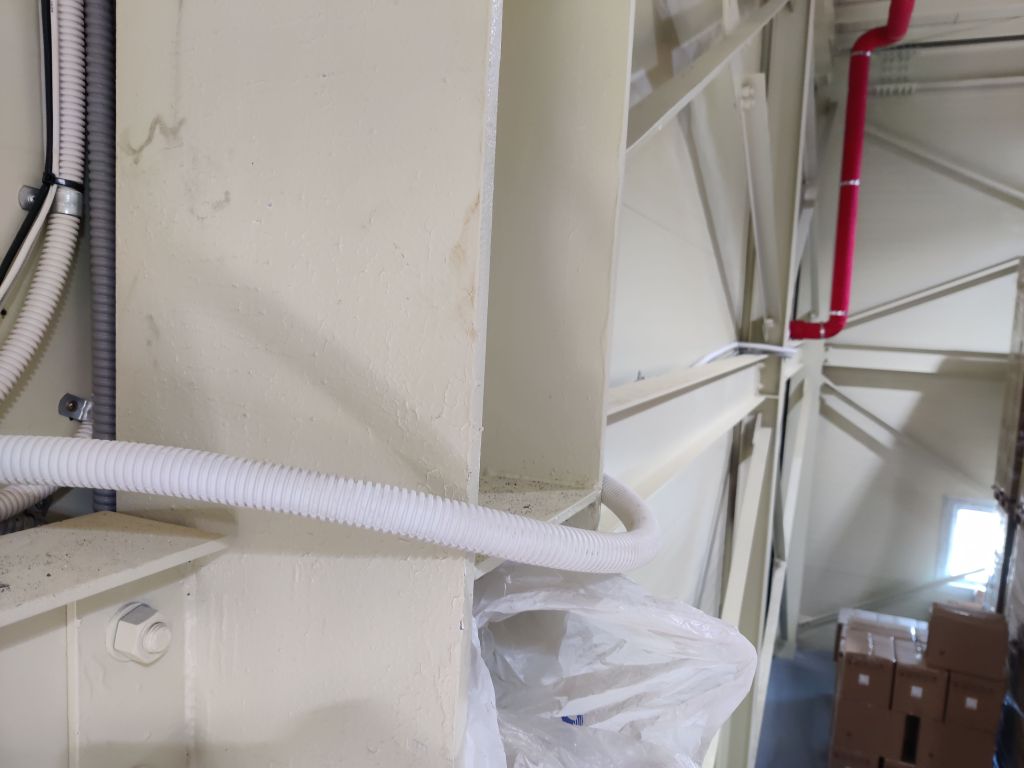

길이 맞춰 주름관을 넣고

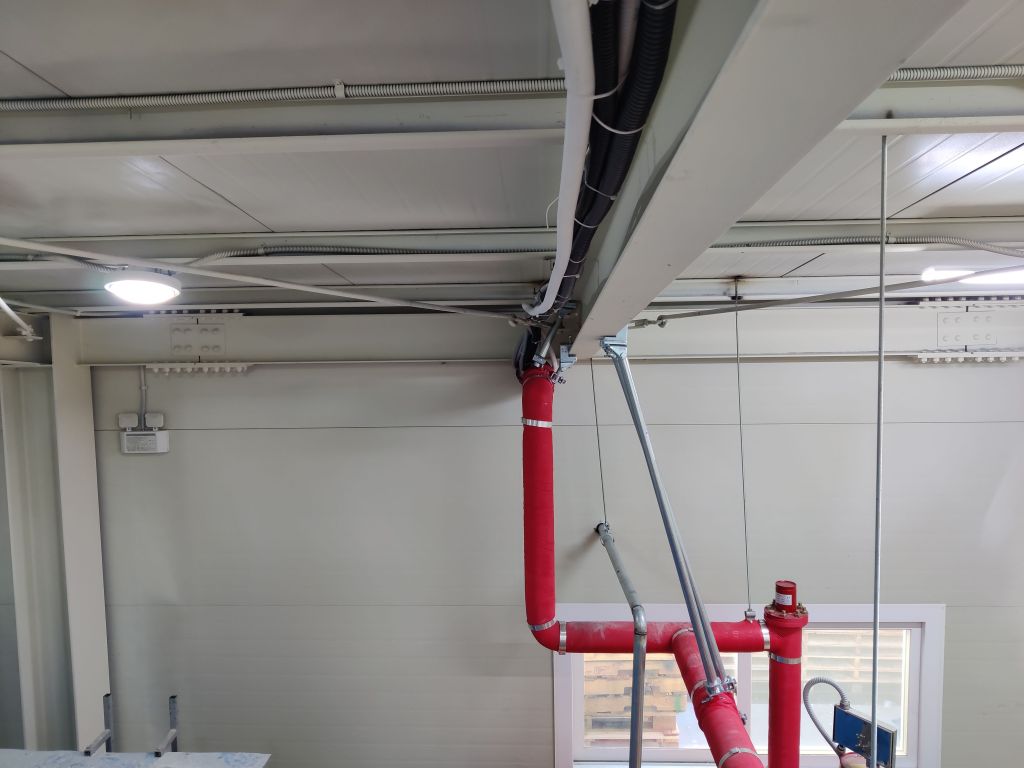

상단 H빔에 걸쳐 원하는 지점까지 전선을 끌고 옵니다.
중간 중간에 벽에 고정도 해주고 말이죠.
다시 밖으로 나가 창고에서 나온 전깃줄을
소방 물탱크실로 끌고 갑니다.

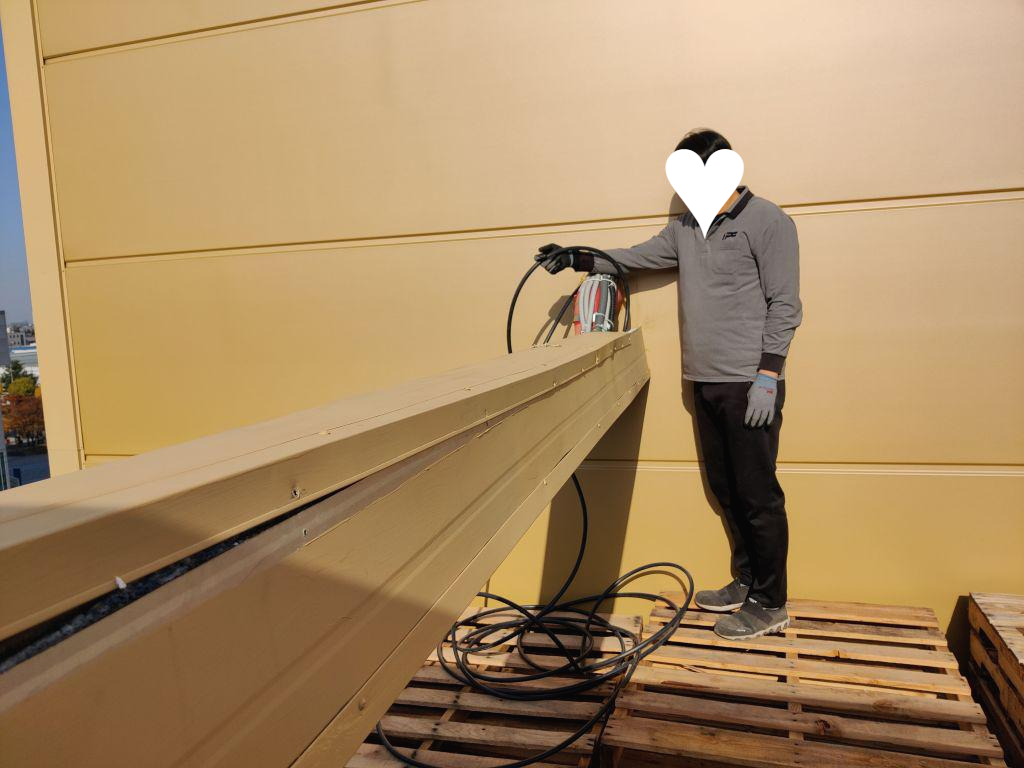

아래 보이는게 구름다리.. ㅎㅎ

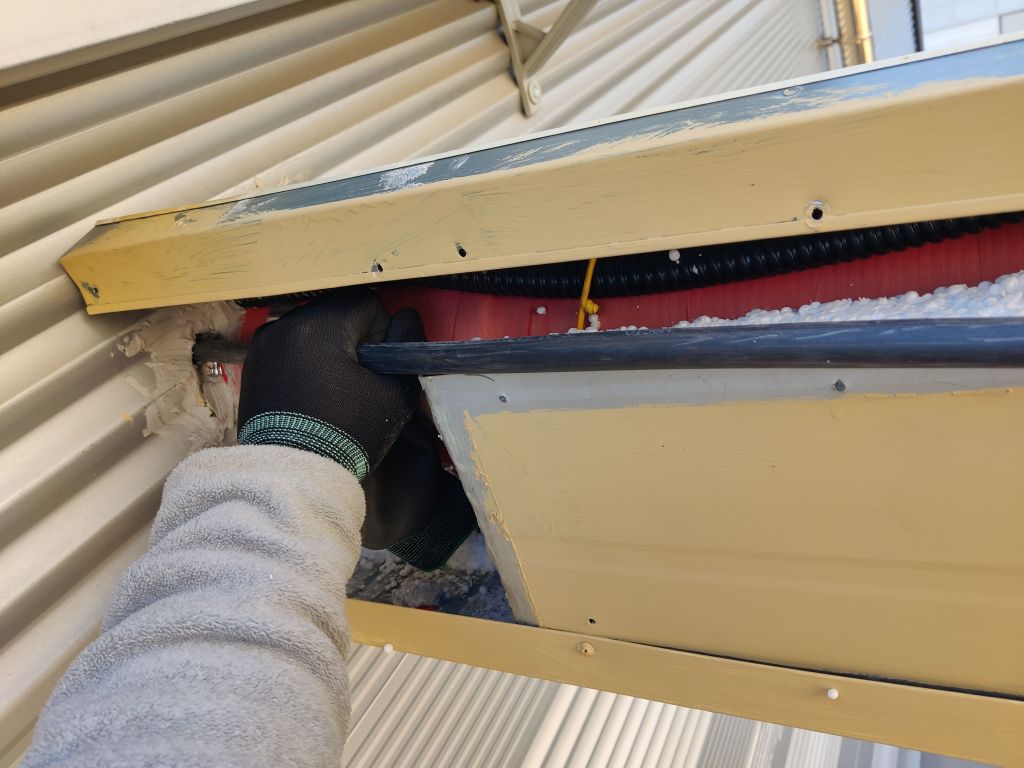

여기서는 혼자 힘으로 도저히 불가능하여 지인찬스를 사용했습니다.
지인은 밀어 주고 저는 당기고...
바닥서 4m 높이라 낙상주의 !!
떨어지면 사망각입니다. ㅋ
구름다리를 건너온 전깃줄을 다시 소방물탱크실로 밀어 넣습니다.

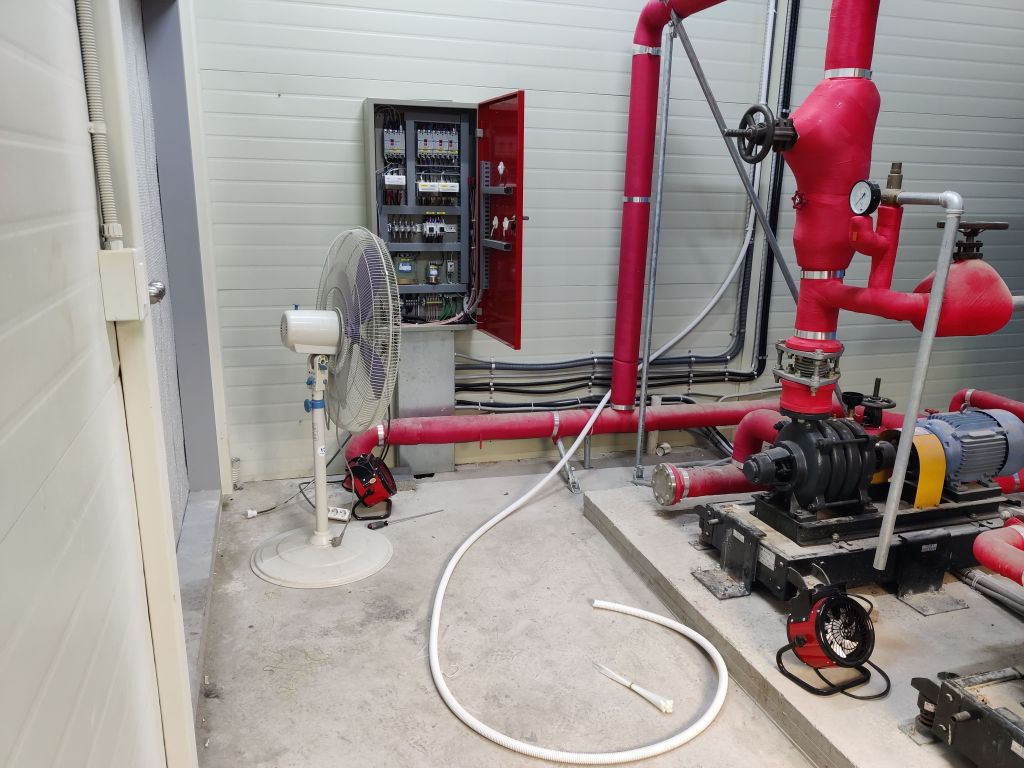

이렇게 소방 물탱크실로 들어온 전선을 천정의 H빔에 고정 시킨 후
메인 분전반쪽으로 내립니다.
다시 창고에 들어가

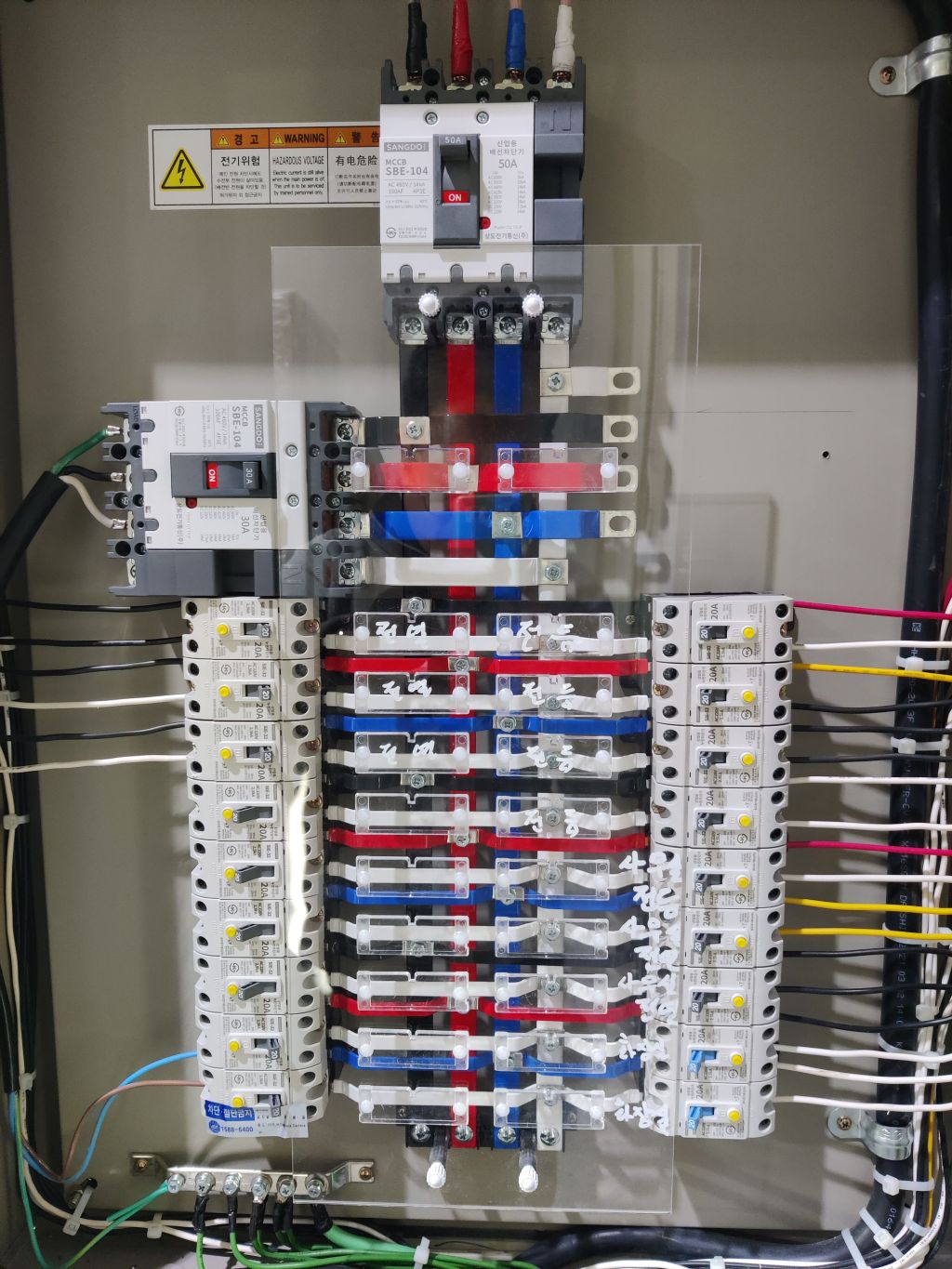

3층 창고 분전반의 전동 지게차 충전 케이블을 확인하고 분리합니다.
좌측 상단이 지게차용 차단기네요.

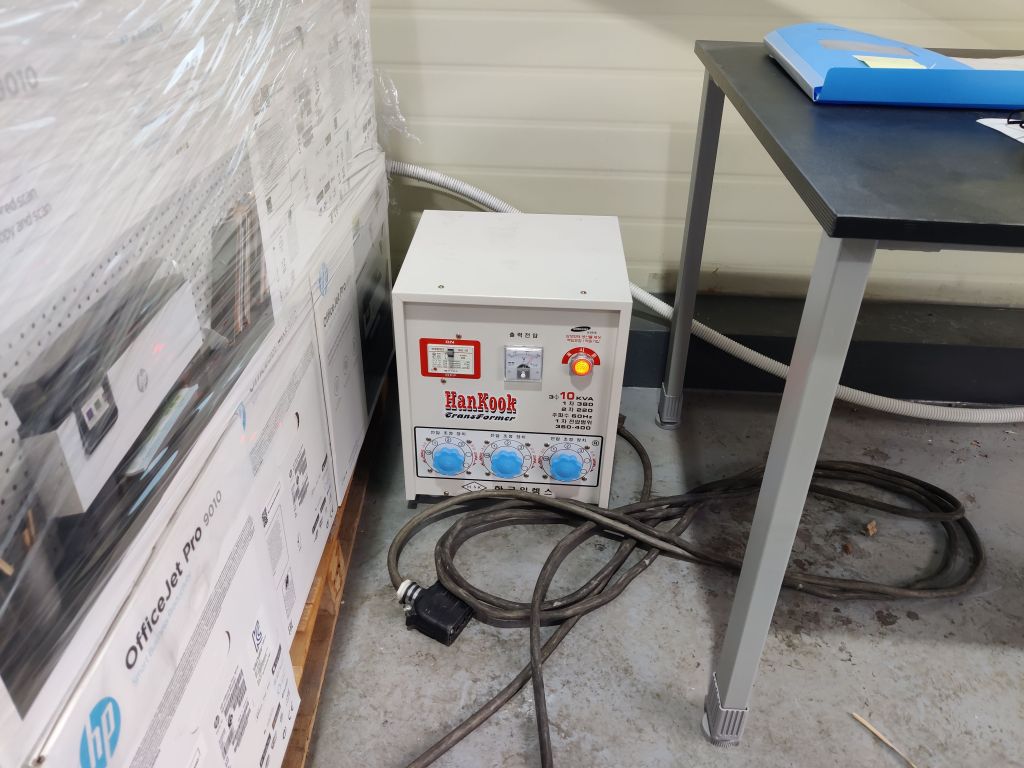

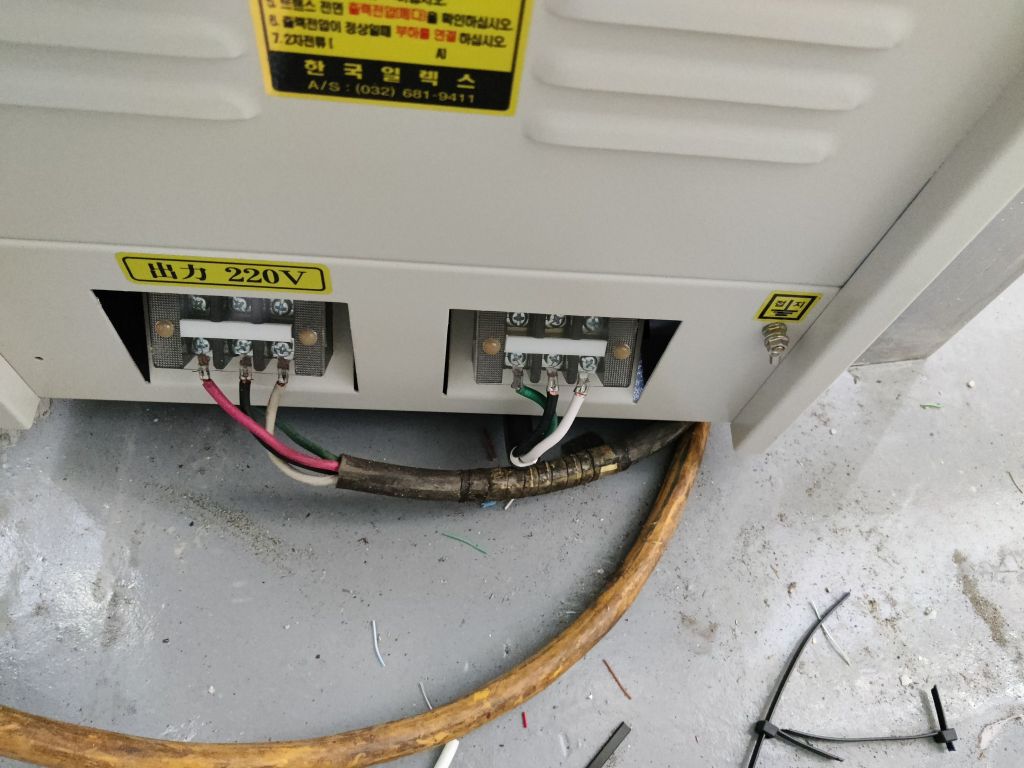

전동 지게차 충전기 !

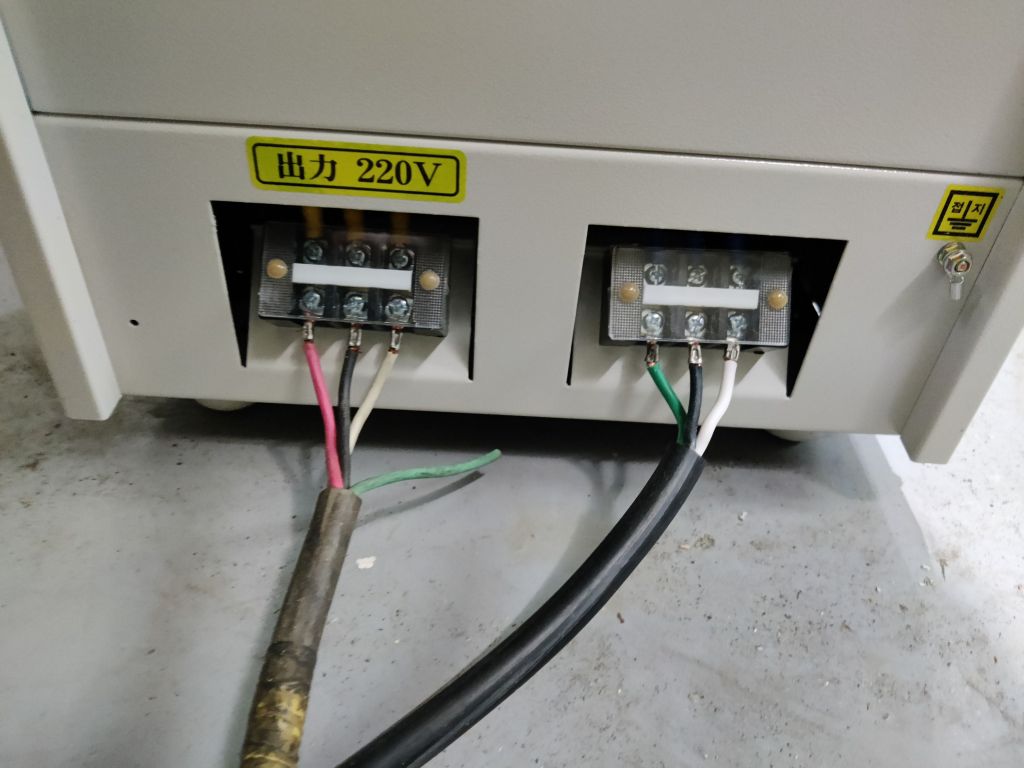

그런데 왜 사람들은 접지는 연결하지 않고 사용하지 않을까요 ?
나쁜 사람들...
접지 연결을 뺴놓다니 말이죠.

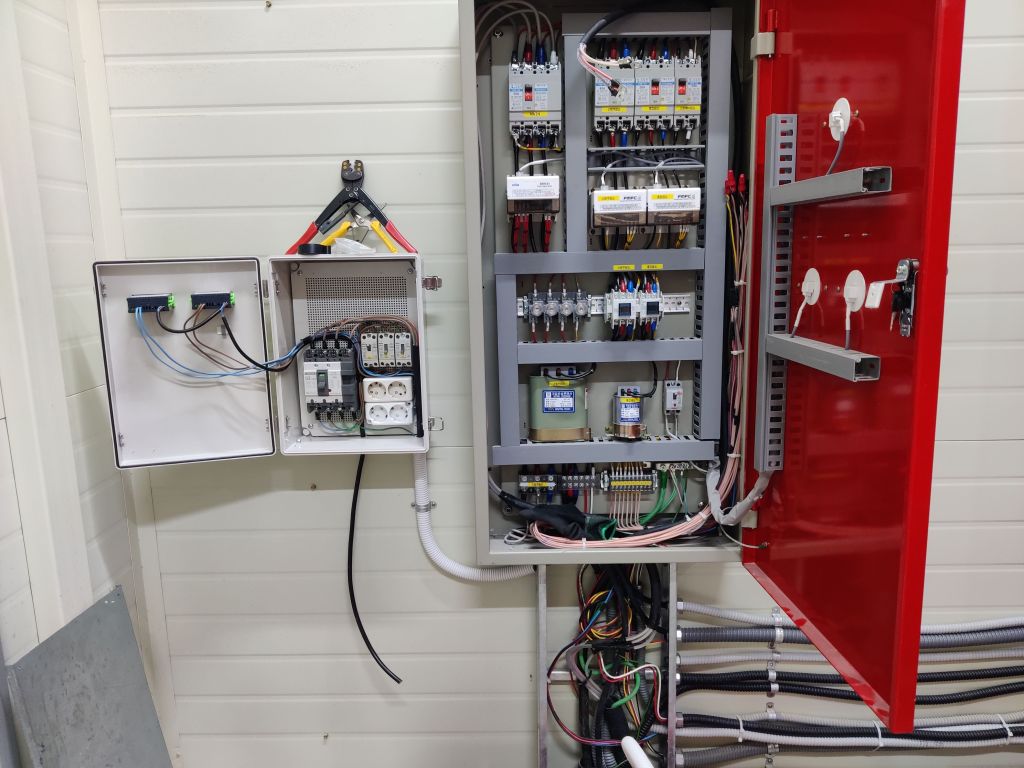

아울러 지게차 충전기용 별도의 차단기를 설치하고자 컨트롤 박스에 넣고 배선작업을 했습니다.
아울러 소방 물탱크실에 사용할 동파 방지용 히터를 2개 설치할 예정이라 관련 배선작업도 함꼐 진행했습니다.
동파 방지용 히터배선 작업은 별도의 글로 올릴 예정입니다.

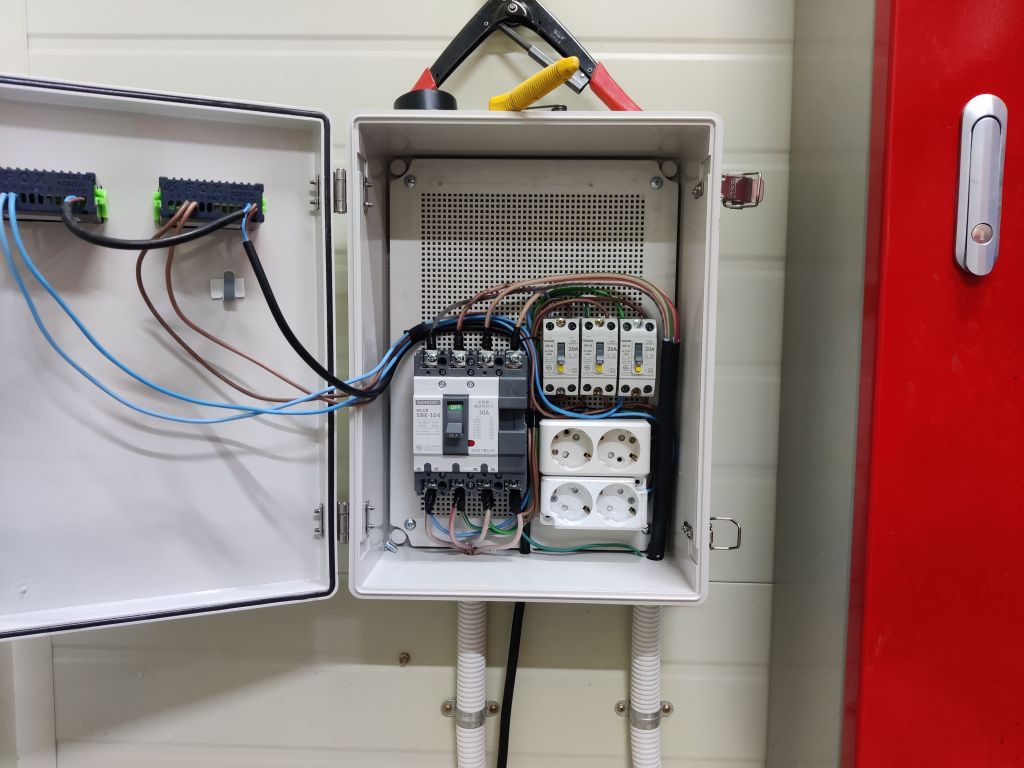

좌측의 380V 삼상 30A 차단기는
지게차로 가는 중간에서 동작하고
이 30A 차단기 하단에 220V용 20V차단기 3개를 부착하여
히터1, 히터2 그리고 물탱크실용 일반 콘센트에서 사용하고자 3개의 차단기를 달았습니다.
그리고 온도제어기 2개도 함꼐 부착했습니다.
먼저 급한대로 지게차 충전기용 배선을 연결하고
충전기를 리프트쪽 입구로 이동하여 전원 연결했습니다.
성공입니다. !!

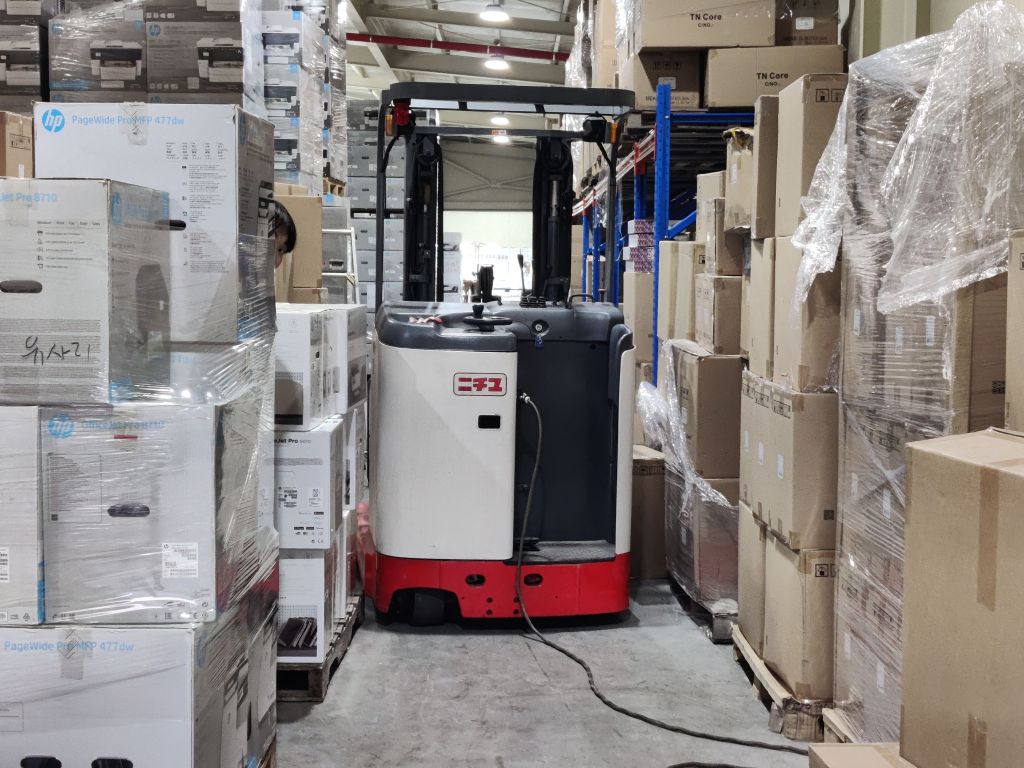

지게차에 충전케이블을 연결하였습니다.
충전도 잘 됩니다. ^^

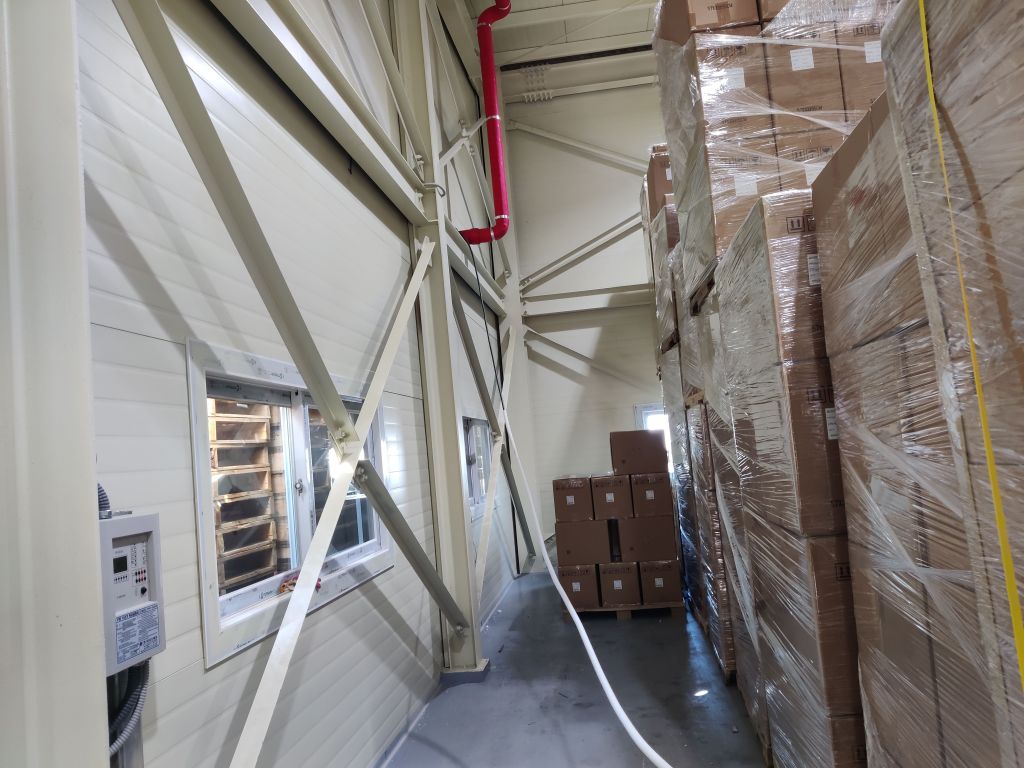

이로써 3층 창고,
전동 지게차 충전기 이전작업을 마무리 하였습니다.
대략 반나절씩 이틀 걸린 작업이었습니다. ^^
덕분에 3층 창고의 물건 적재공간 활용도가 20%는 향상된걸로 예상됩니다.
굿입니다. ^^
