HP 오피스젯 6978 복합기 자동문서공급장치 ADF 의 이상 소음문제 해결방법 안내







HP 오피스젯 복합기의 자동문서공급장치(ADF)의

고장은 대동소이합니다.



대부분 기어이탈 이물질 삽입 등으로 발생하는데요.



먼제 정상적인 ADF 의 소리를 들어 보겠습니다.

복합기를 처음 전원을 켜면 발생하는 소리이며  HP 복합기는 대부분 동일하게 움직입니다.













이런 소리가 나질 않고

뭔가 갈리는 소리가 나거나 큰 소리가 나는 경우 대부분 기어 이탈을 의심해 볼 수 있습니다.





ADF의 커버를 벗기고

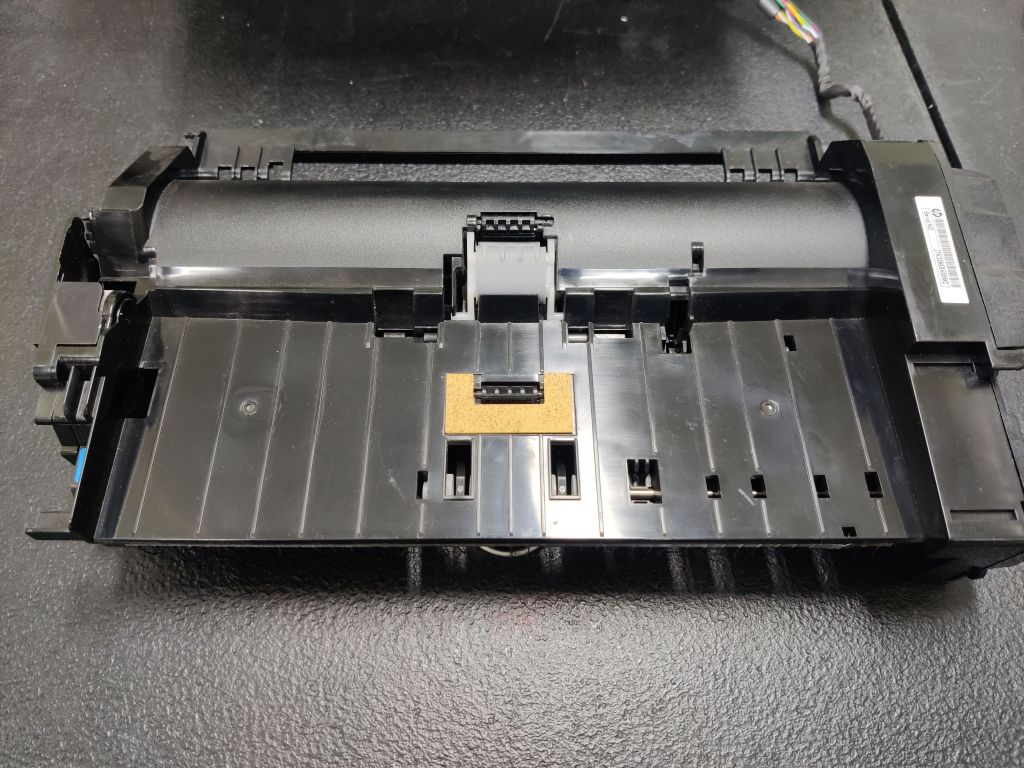

ADF를 유닛을 꺼냅니다.

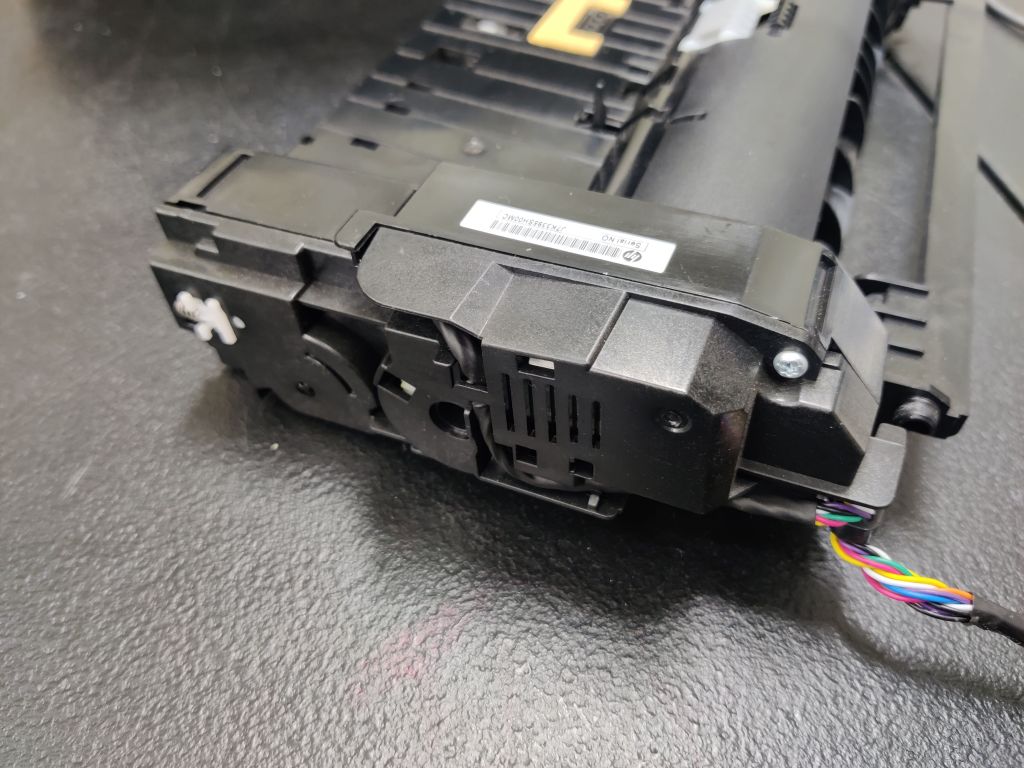

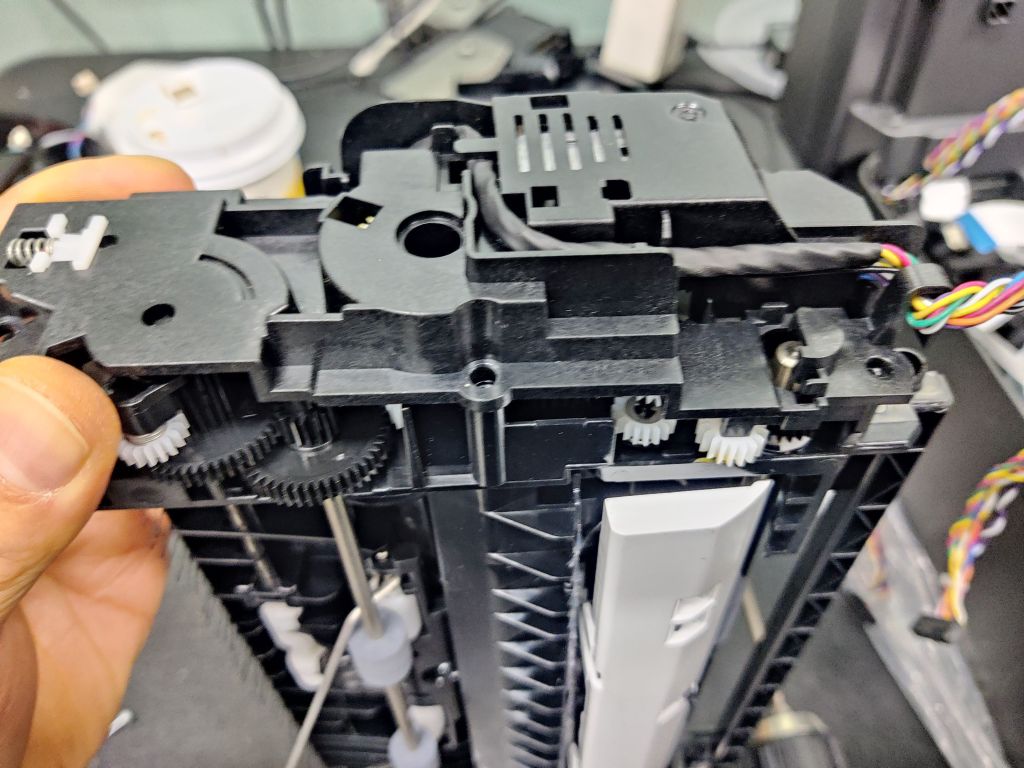

이 부분이 동력을 전달하는 모터 및 기어부가 위치한 부분입니다.

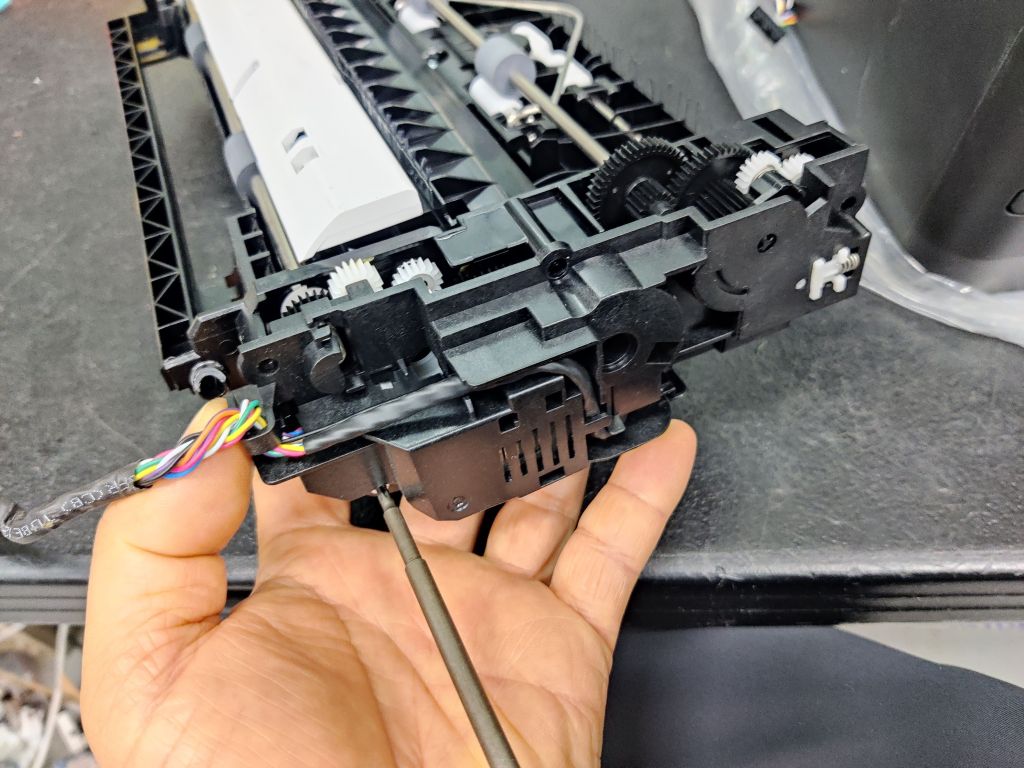

체결된 나사를 풀어줍니다.













나사를 모두 풀었다면

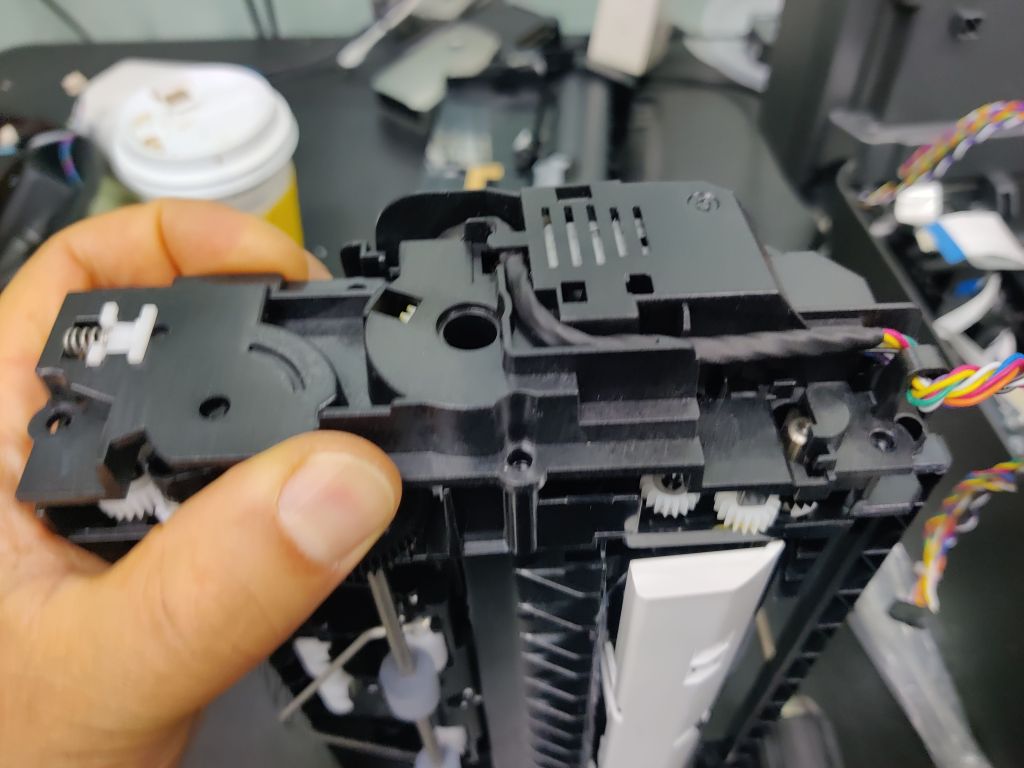

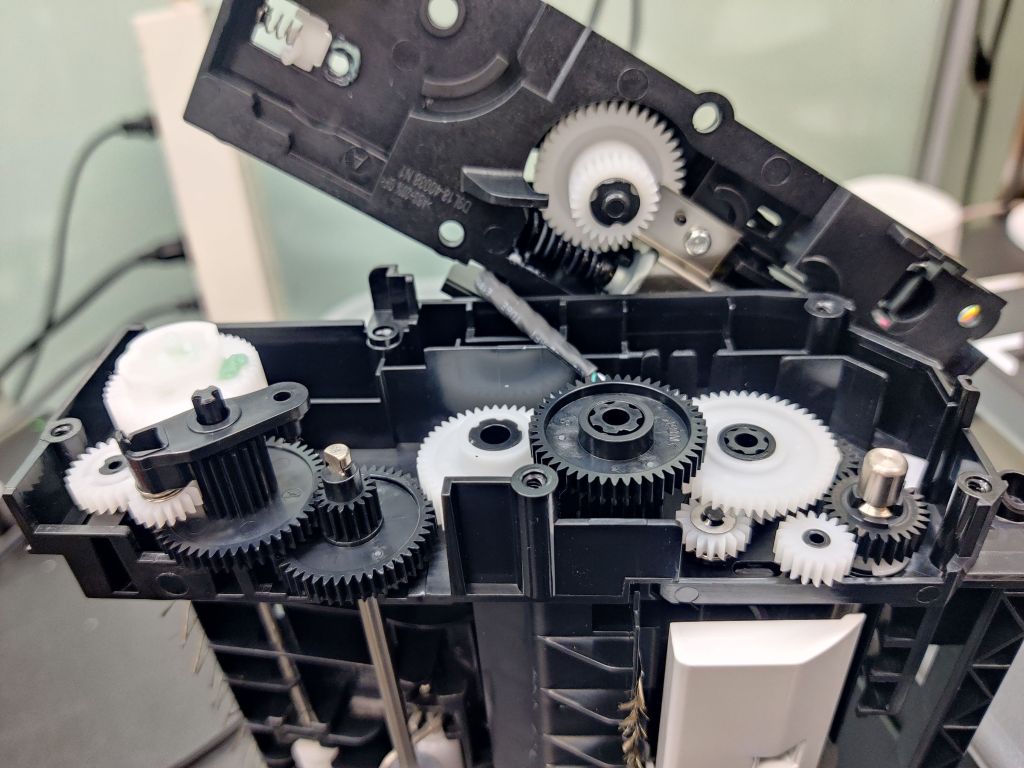

세운 후 커버를 들어 올립니다.



바로 벗겨버리면 기어가 쏟아질 염려가 있으니 꼭 세운 후 분리하시기 바랍니다.

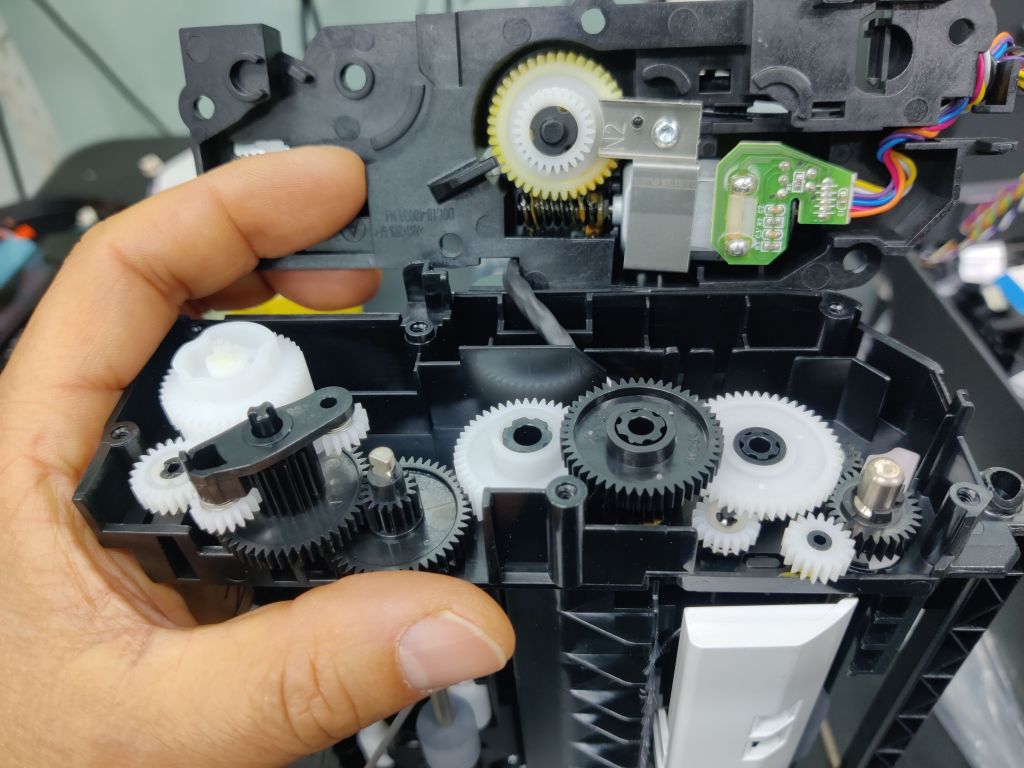

네, 뭐가 이상한가요 ?

숨은그림찾기에요.. ㅎㅎ

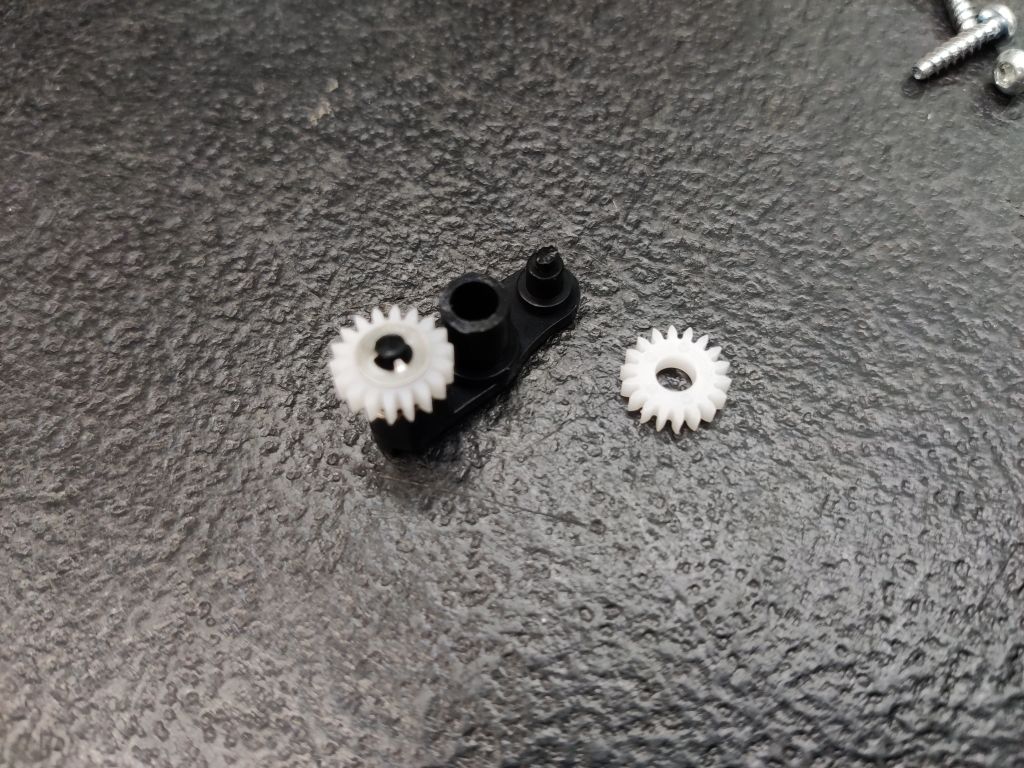

이 부분의 기어가 하나 바졌어요.

기어가 이탈하지 않게 잡아주는 와셔가 어디로 도망을 갔네요. ㅠ















정상적으로 와셔 삽입후 조립을 진행합니다.











커버를 다시 맞춰 체결한 후,

좌측 부분 이가 맞지 않고 약간 뜹니다.

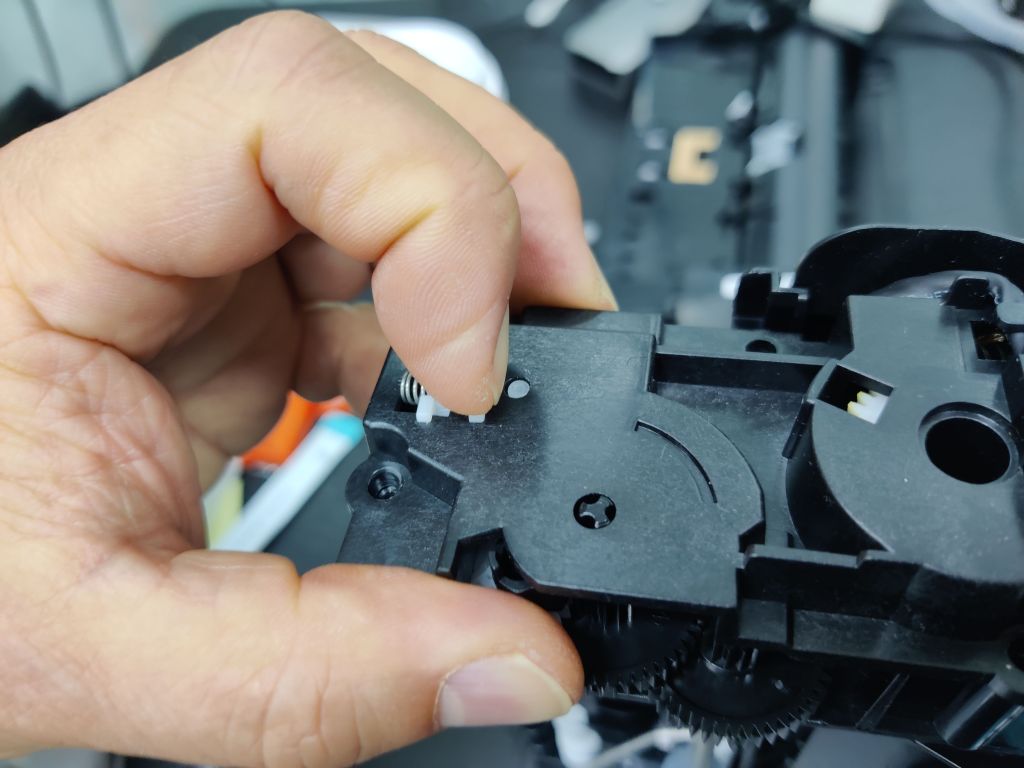

하얀색 클러치를 손톱으로 당긴 후

커버를 꾹 누르면 커버가 딱 맞게 닫힙니다.















제 위치에 자리시킨 후 조립하면 끝 !!



ADF 소음도 모르면 어렵지만 해보니 그리 어렵지 않은 수리네요. ^^

문제 있는 분들에게 도움되기를 빕니다.
