CH341A 롬라이터로 24C256 EEPROM 읽고 쓰기 프로그램 사용법

반응형







전 편에는 롬라이터와 256Kbit EEPROM, 그리고 집게 사용법에 대해 알아 봤는데요.

이제 프로그램을 이용하여 쓰고 지우는 방법에 대해 알아 보겠습니다.



저는 집게보다 알리에서 판매하는 프로브 핀을 이용한 아래 모양의 제품을 즐겨 이용합니다.













24C256 칩의 1번핀 위치에 맞추어 컨넥터를 연결합니다.

연결이 한번에 바로 되지 않는 때가 많습니다.

떼고 다시 연결해야할 수 있으니 참고하십시요.

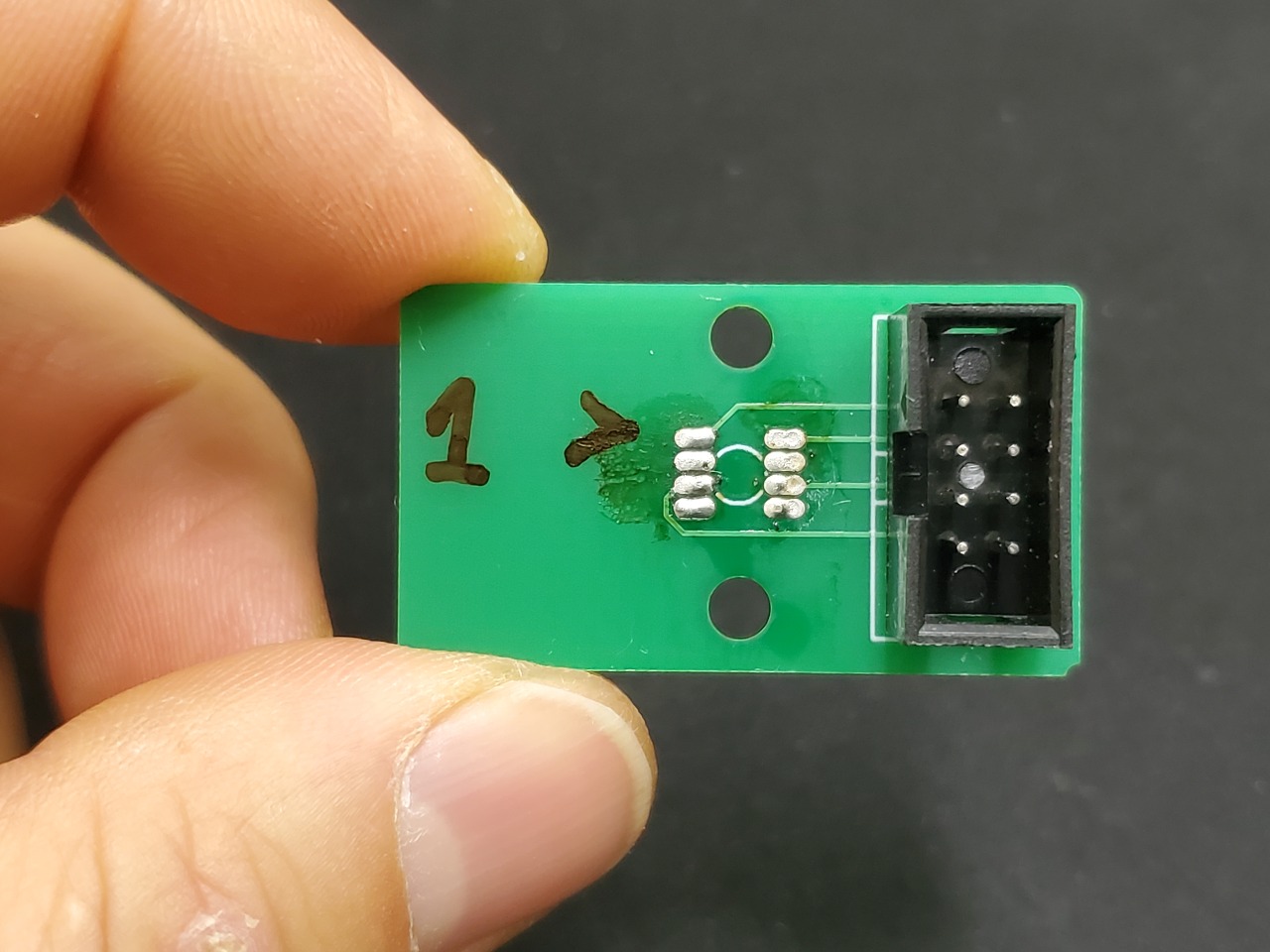

이 알리표 아답터는 아래 사진상에 표기한 부분이 1번 핀입니다.

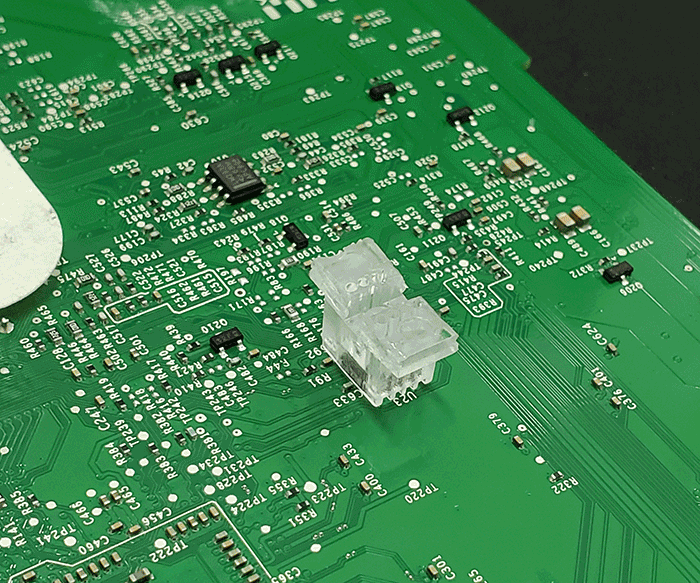

보드내 24c256 칩에 소켓을 먼저 안착 후

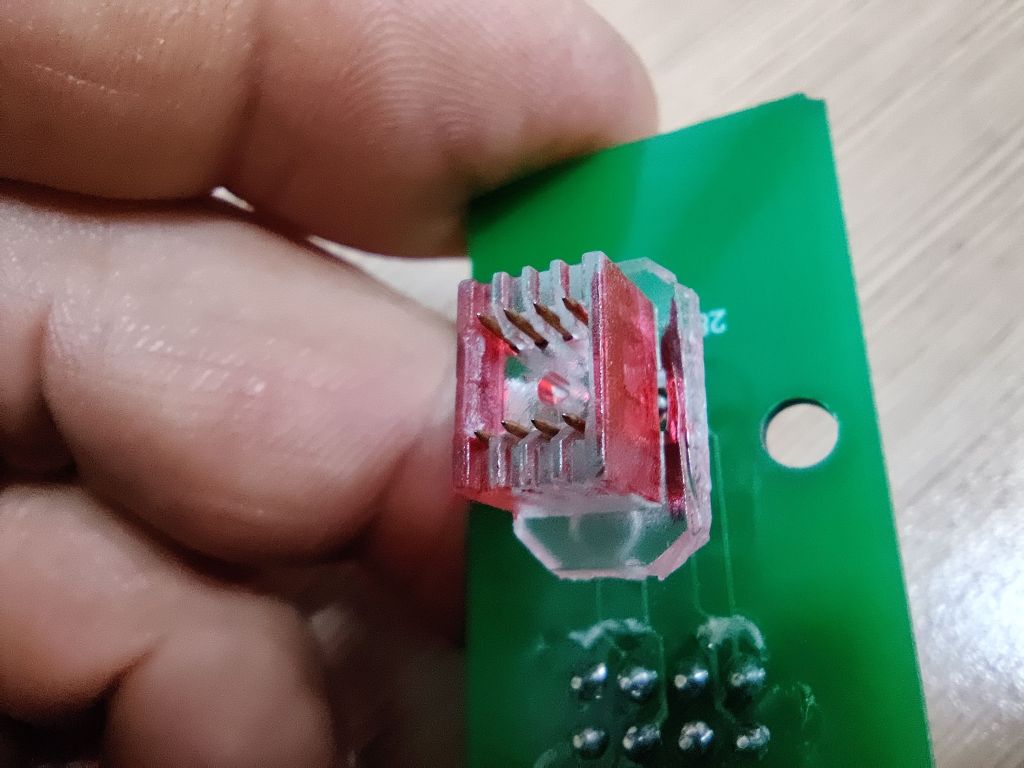

프로브핀이 달린 아답터를 꼽습니다.



집게 이용시 핀 번호에 맞추어 꼽으면 되겠습니다.

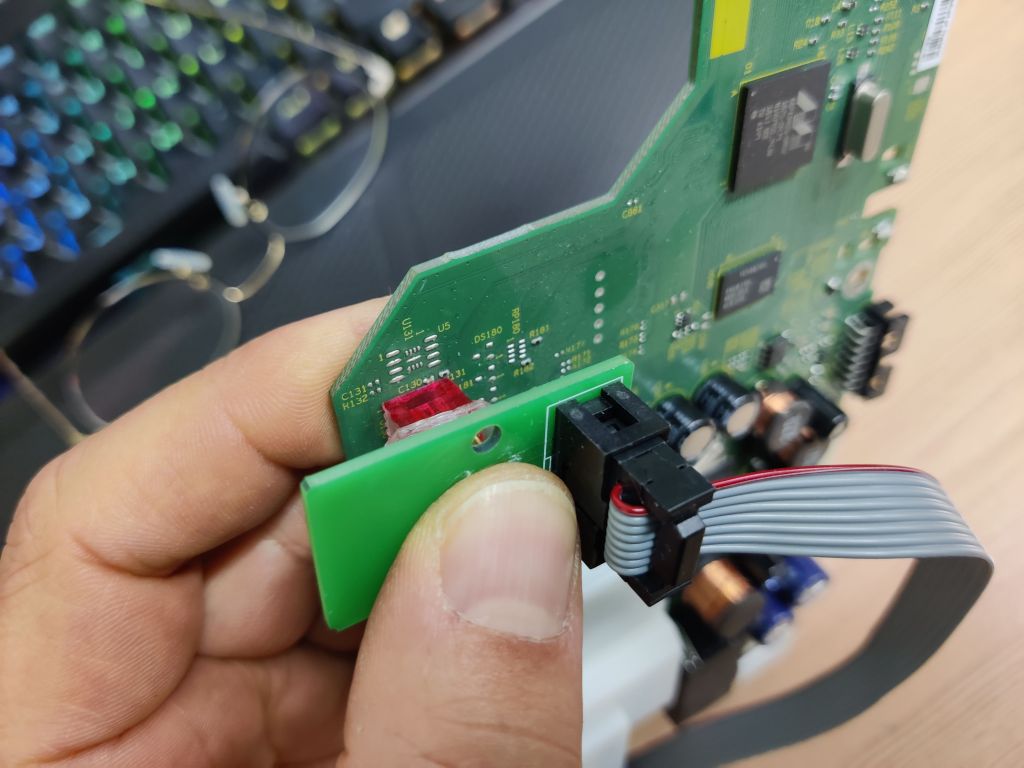

그리고, 손으로 살짝 눌러줍니다.

흔들리지 않게 잘 잡는게 포인트입니다.

















자, 이제 롬라이터 프로그램을 실행합니다.

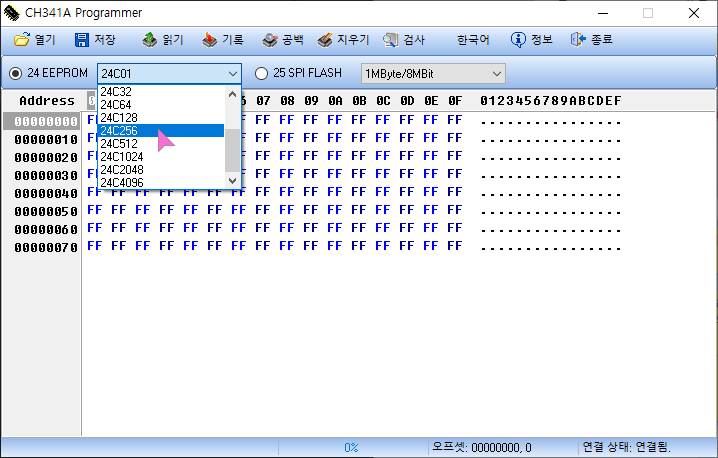

실행 후 , 툴바의 메모리 용량을 맞춰 주세요.

24C256으로 맞추겠습니다.

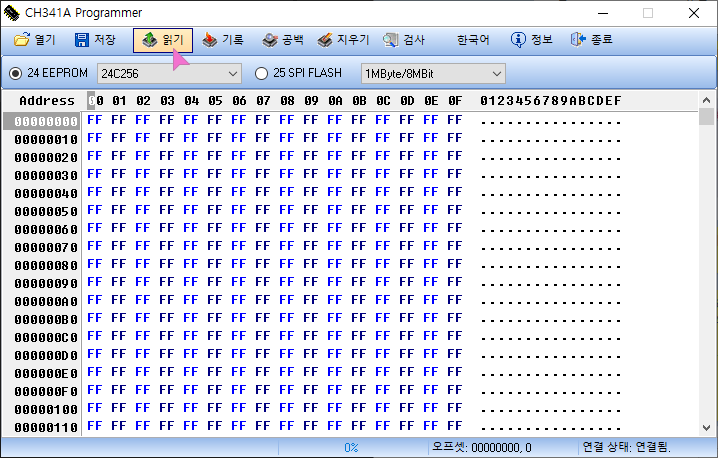

툴바 설명입니다.



명칭 기능
열기 읽어 드린 롬 데이터를 PC에 파일로 저장하는 기능입니다.
저장 PC에 저장해 둔 롬 데이터를 프로그램에 읽어 오는 기능입니다.
읽기 칩에서 데이터를 프로그램으로 읽어 옵니다.
기록 프로그램의 데이터를 칩에 쓰는 기능입니다.
공백 칩의 데이터를 모두 공백으로 채우는 기능입니다.
지우기 칩의 데이터를 모두 지우는 기능입니다.
검사 프로그램의 데이터와 칩의 데이터를 비교하는 기능입니다.







각 메뉴의 기능을 알았으니  읽기를 눌러 칩의 데이터를 읽어 옵니다.



읽은 내용이 표시가 안된다면,

제대로 칩에 집게가 연결이 안되었거나 프로브 핀이 닿지 않아 생기는 문제입니다.

프로브 핀 또는 집게를 떼었다 다시 붙인 후 다시 읽기를 시도하세요.

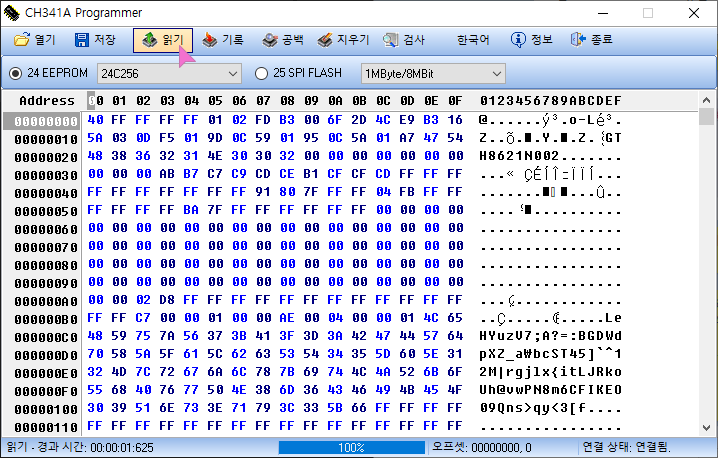

네. 읽어 드린 데이터 입니다.

알 수 없는 외게어죠 ?

16진수 표기라 그렇습니다.



이 화면에서 원하는 위치의 내용을 바로 수정할 수 있습니다.

참고 하시고요.













이렇게 읽어 드린 데이터를 컴퓨터 상에 저장할 수 있으며,

차후 불러와서 쓰기 동작을 진행 할 수 있습니다.





도움되셨기를 바랍니다.







다음 편에는 마지막으로 프린터에 응용할 수 있는 내용으로 마무리를 할까 합니다.

감사합니다.
