엡손 스캐너 오류 100077 에 대한 이해 및 수리방법

반응형

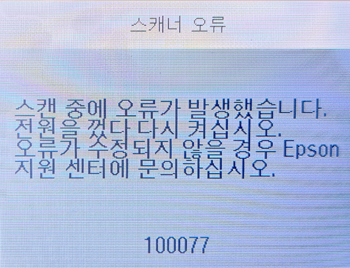

스캐너 오류 100077은 엡손 WF-2850 이나 2860 등 장비에서 간혹 보이는 오류라고 생각합니다..



에러가 발생되는 원인은 조립불량으로 인한 스캐너 동작불능입니다..



요즘 여러가지 부품이나 기기등의 내구성 과 신뢰성은 아주 높다고 판단하기에

가장 해결해 보기 위해 시도할 만한 조치방법은 프린터 좌측 커버 분리 후,,

스캐너 유닛과 메인보드 간의 FFC 연결을 확인해 보는 것 입니다..



아마 100% 해결이 되리라 봅니다..



기술교범에 나와 있는 에러코드 및 그 해결방법입니다..



Error
code
Error name Possible cause Confirmation procedure
100077 FB BS+ excess load
error
� The scanner motor stopped running in the middle of the operation
1. The scanning operation was stopped by;
• Disengaging of the scanner CR
• Disengaging of the scanner motor pulley or cracking of the scanner motor gears
� Failed to read the scanner motor encoder
2. Contamination of the scanner encoder
3. Failure of the scanner motor (not completely broken).
4. Failure of the Main Board
1. Check the scanner FFC for damage, disconnection or skew.
2. Replace the SCN Unit with a new one.
3. Replace the Main Board with a new one.
100077 FB BS+ 초과 부하 에러 스캐너 모터 동작 불능

다음에 의해 스캔작업이 중지 되었습니다..
-스캐너 CR분리
-스캐너 모터 풀리가 풀렸거나 깨짐 등
스캐너모터 인코더를 읽을 수 없습니다..
-스캐너 인코더 오염
-스캐너 모터 고장(동작 불능)
-메인보드 고장
1. 스캐너 FFC에 손상, 분리 또는 기울어짐이 없는지 확인합니다.
2. SCN 장치를 새 것으로 교체합니다.
3. 메인 보드를 새 것으로 교체합니다.

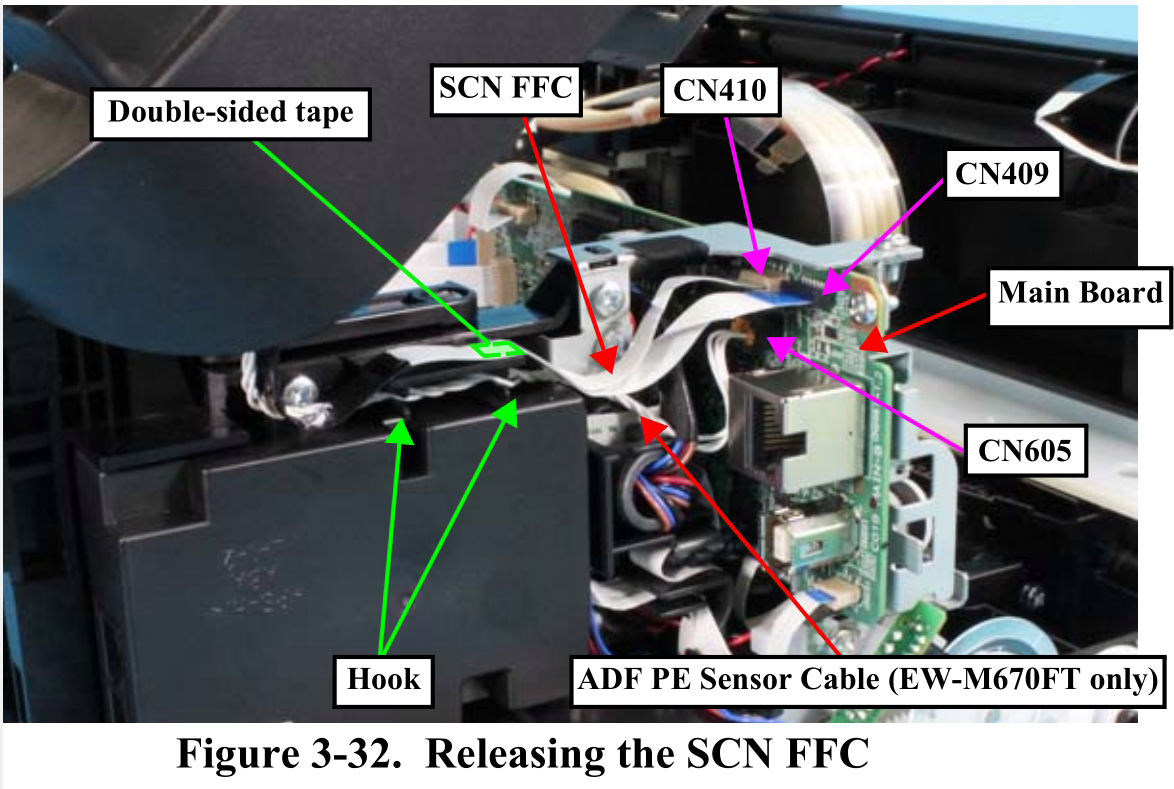

아래 사진은 좌측커버를 분리했을 때 보여지는 내용입니다..

CN 409, CN410 그리고 CN605의 체결 상태를 확인해 보시면 처리될 겁니다..



















실제 예를 보면

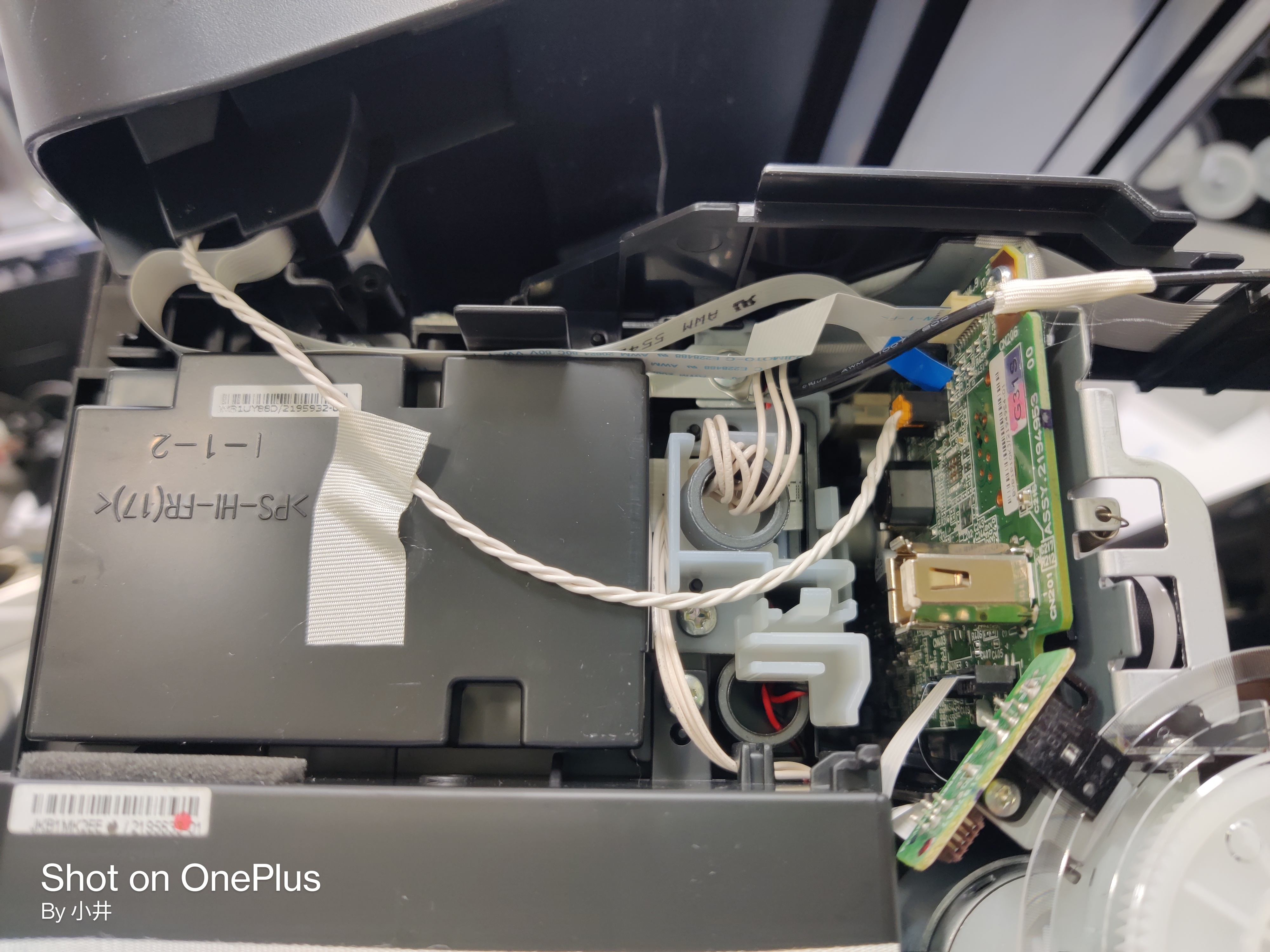

아래 사진처럼 FFC 케이블 하나가 빠져 있는걸 확인할 수 있습니다.

















아주 단순한 에러 100077 !!

손쉽게 해결할 수 있으니 다행입니다. ^^
