아이캠퍼의 루프탑텐트 스카이캠프 2.0 어닝에는

어닝 심지가 붙어 있습니다..



그런데,, 루프탑에는 어닝 심지를 꼽을 어닝레일이 없습니다.. -.-;;



그래서 좀 더 편리한 어닝장착을 위해 어닝 레일을 직접 장착하였습니다..









먼저 어닝 레일을 주문해야 합니다..





https://smartstore.naver.com/wcaravanmall/products/3378087421



캠핑카용품,자작용품, 캠핑카레일,카라반레일, 타프레일 : 더블유카라반

캠핑카 제작에 필요한 용품은 더블유스토어에서

smartstore.naver.com







저는 고급형 제품과 수량은 2개를 주문하면서 한개로 이어 달라 요청을 하였으며

전체 길이는 198cm 로 재단을 부탁했습니다..

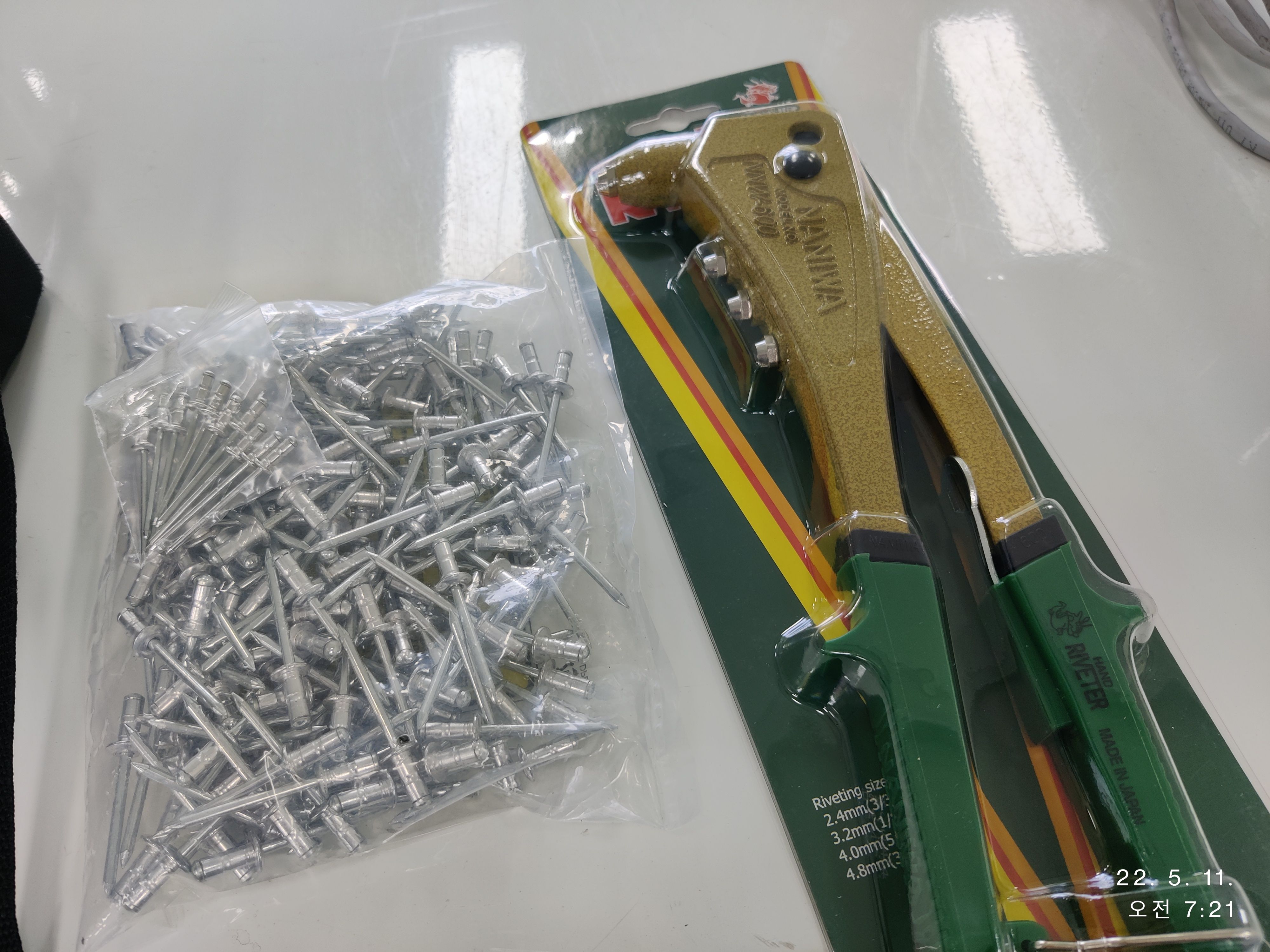

그리고,, 두번쨰 주문한 제품은 알루미늄 리벳과 레베터를 주문하였습니다..

알루미늄 리벳은 4.8mm 짜리를 주문하였습니다..

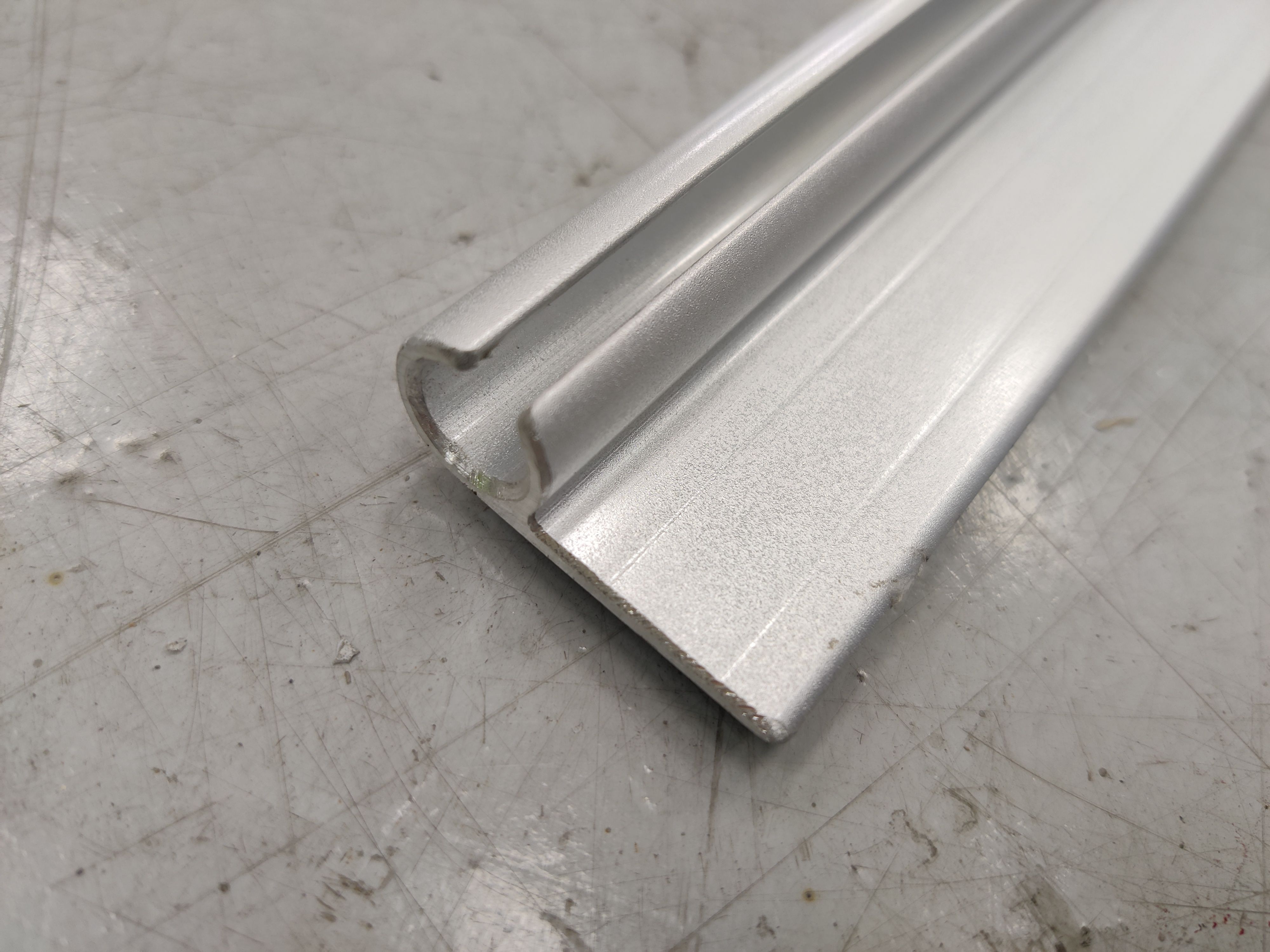

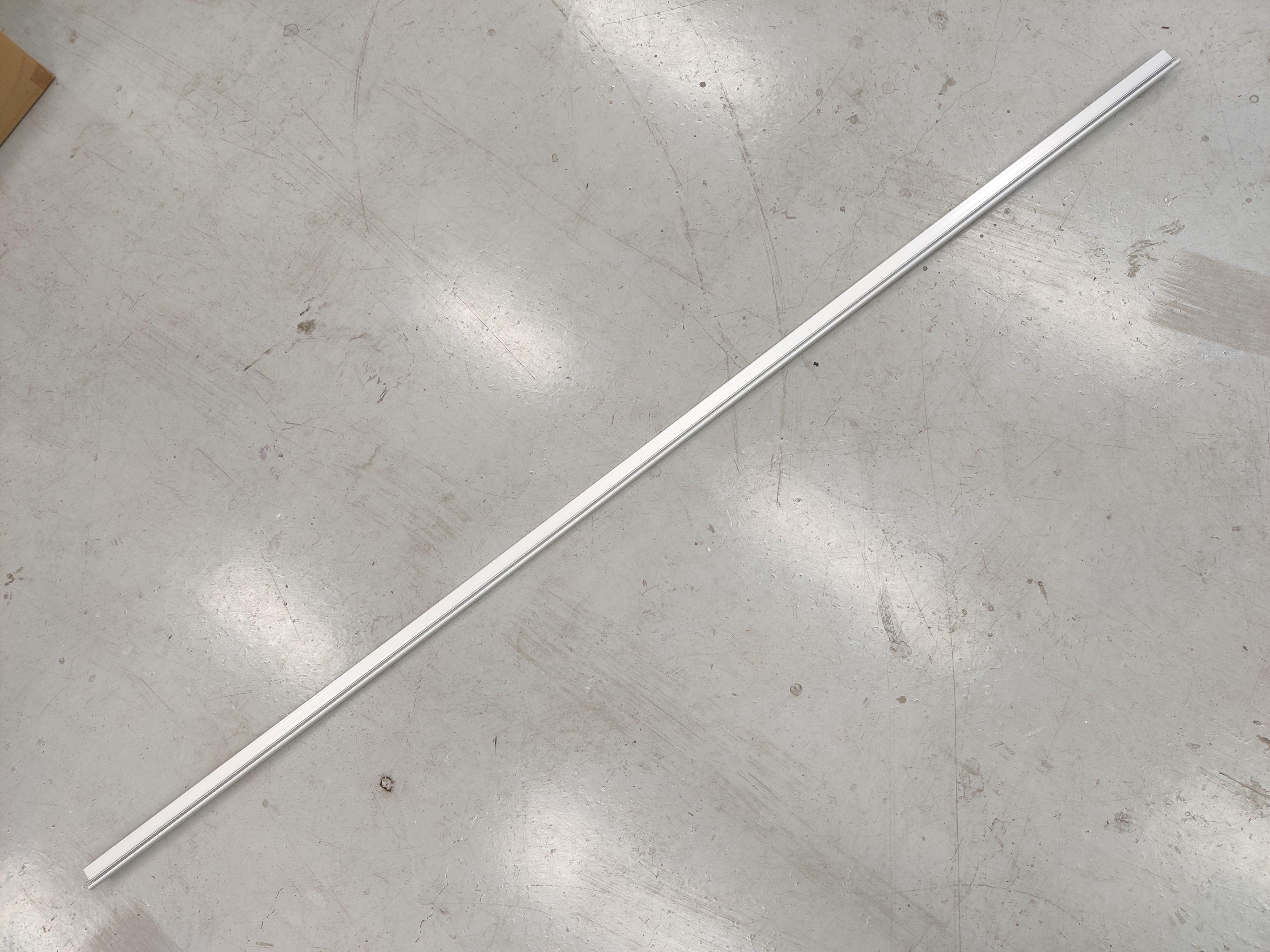

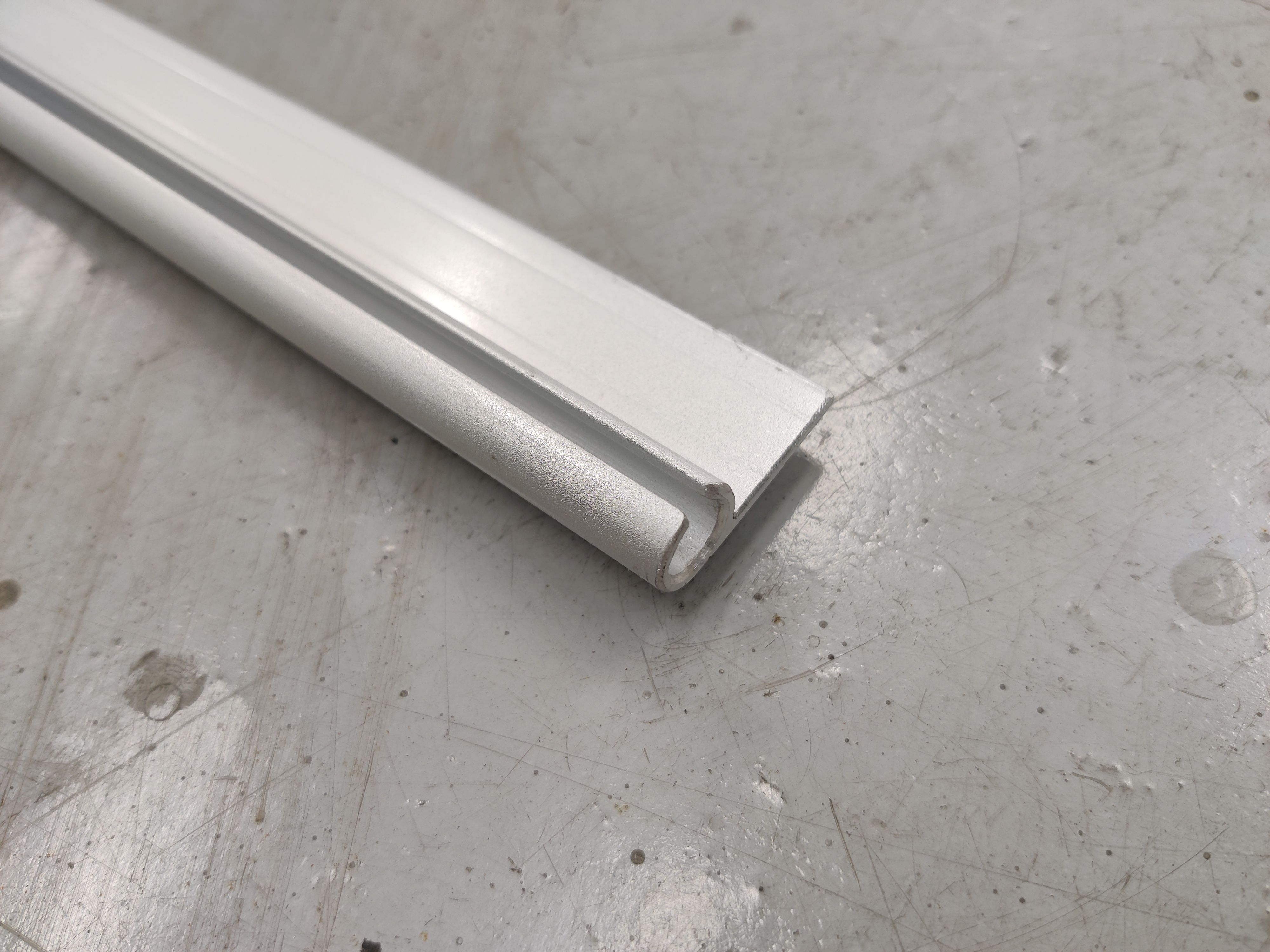

배송되어 온 어닐 레일은

재단면이 어느 정도는 날카롭지 않게 다듬어져 있었지만

사포로 좀 더 많이 부드럽게 손질을 해 줍니다.



행여나 제 어닝이 찢기라도 한다면 눈물이 찔끔거릴테니 말입니다. ^^



















고급형으로 주문을 해서인지

알루미늄 아노다이징 한 외부에 뭔가 코팅을 한듯 느껴집니다.



말 그대로 고급져 보입니다.



















이제 어닝을 장착하기 위해 리벳을 박을 구멍을 뚫어야 할 차례입니다.

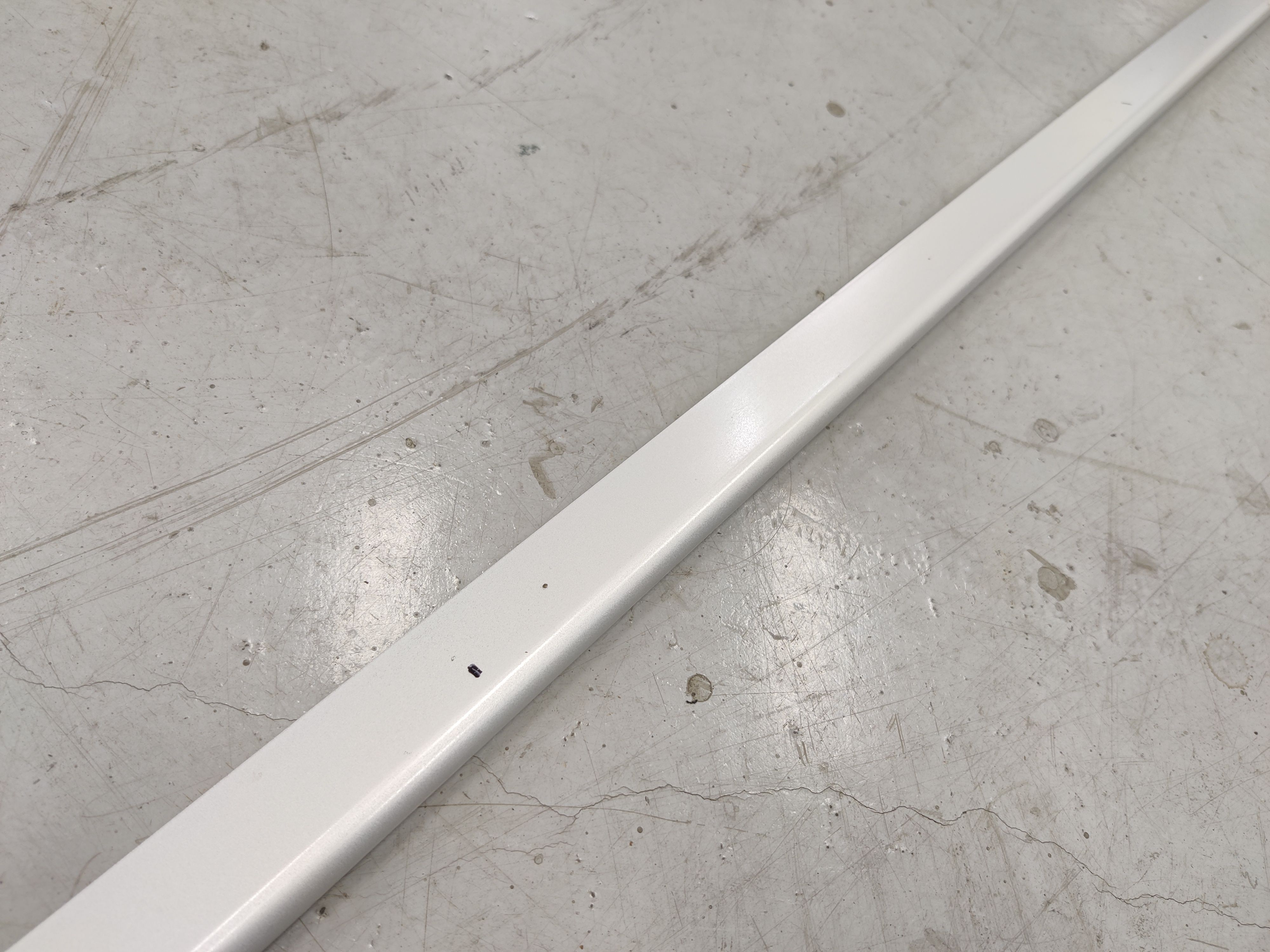

가녁을 맞춰 매직으로 표시를 해 줍니다.



리벳을 4개나 5개 박아 고정하면 알맞을 걸로 생각됩니다.

저는 5개로 했습니다.



















구멍은 5mm 드릴로 뚫어 주면 됩니다만,

좀 저 정확히 원하는 위치에 구멍을 뚫고자 3mm 드릴로 작은 구멍을 뚫은 후 5mm로 뚫기로 했습니다.

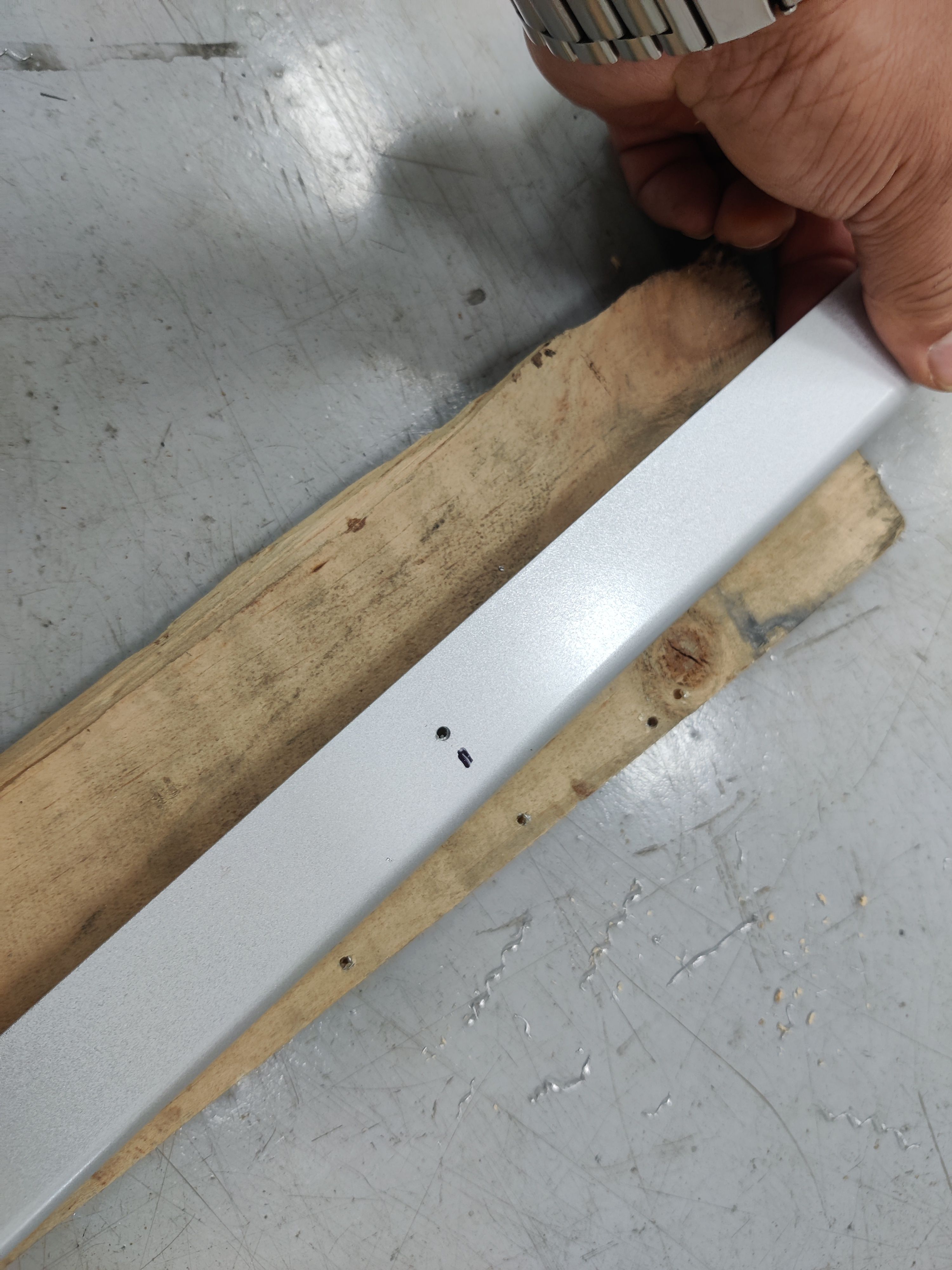

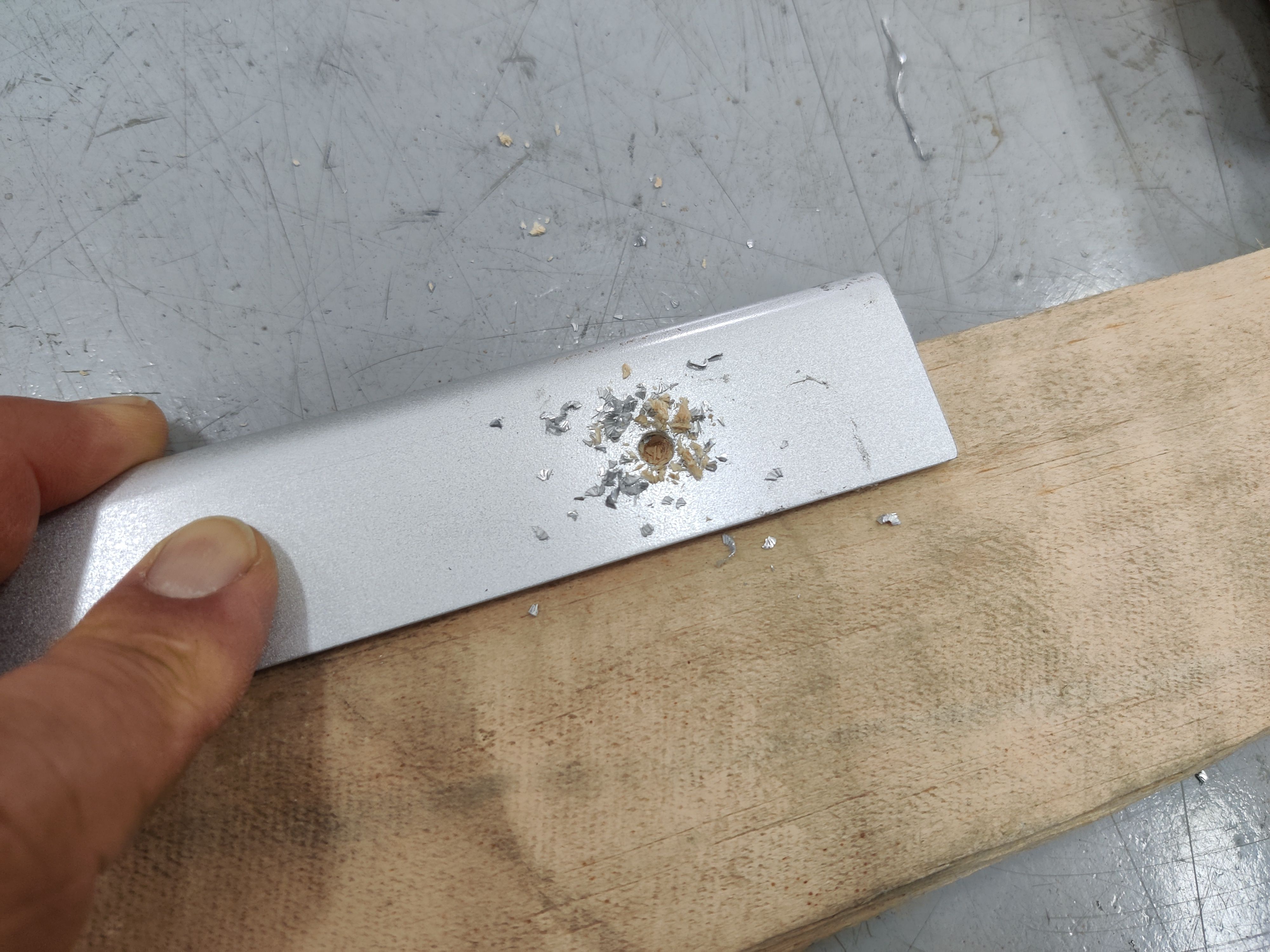

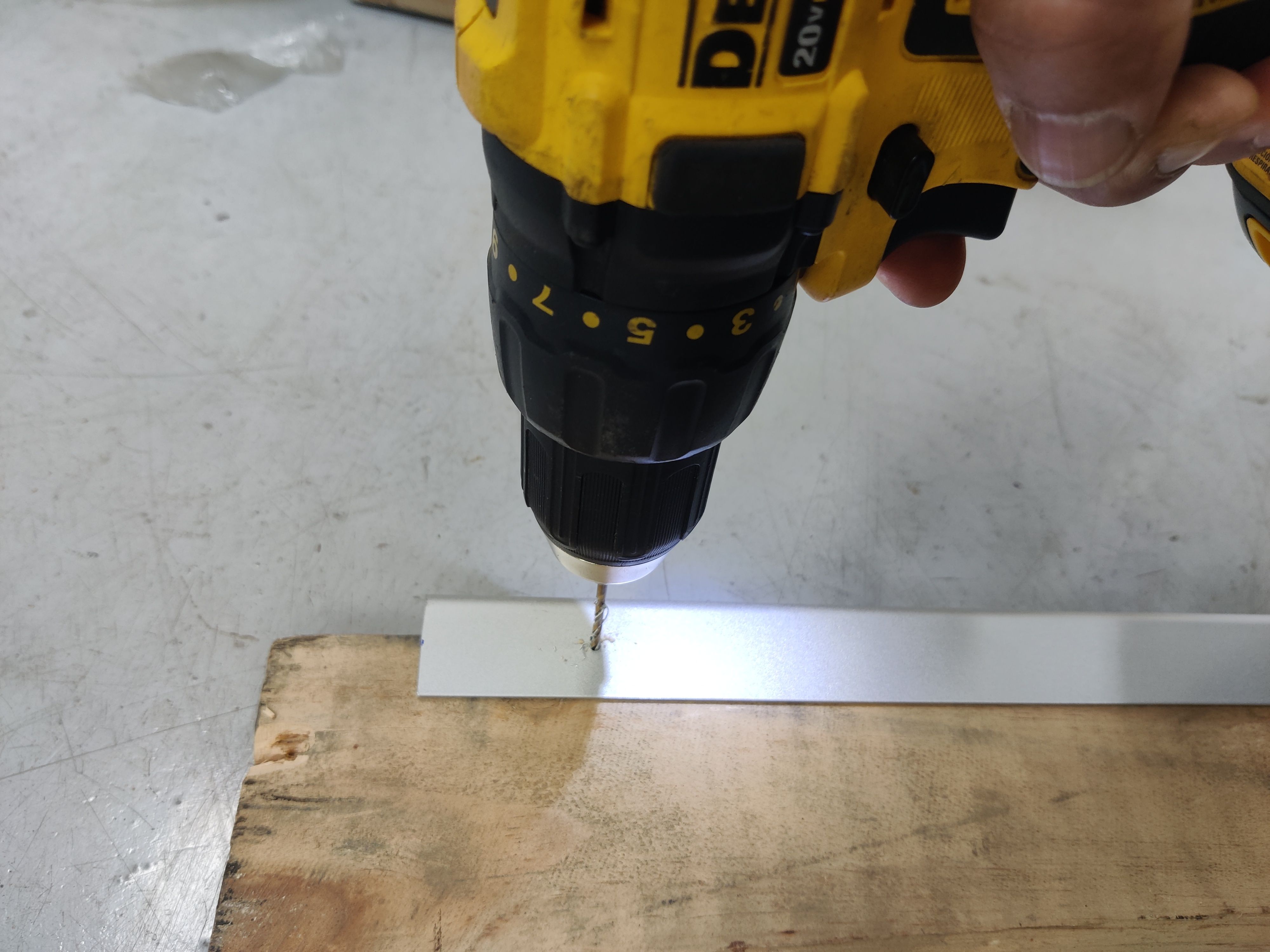

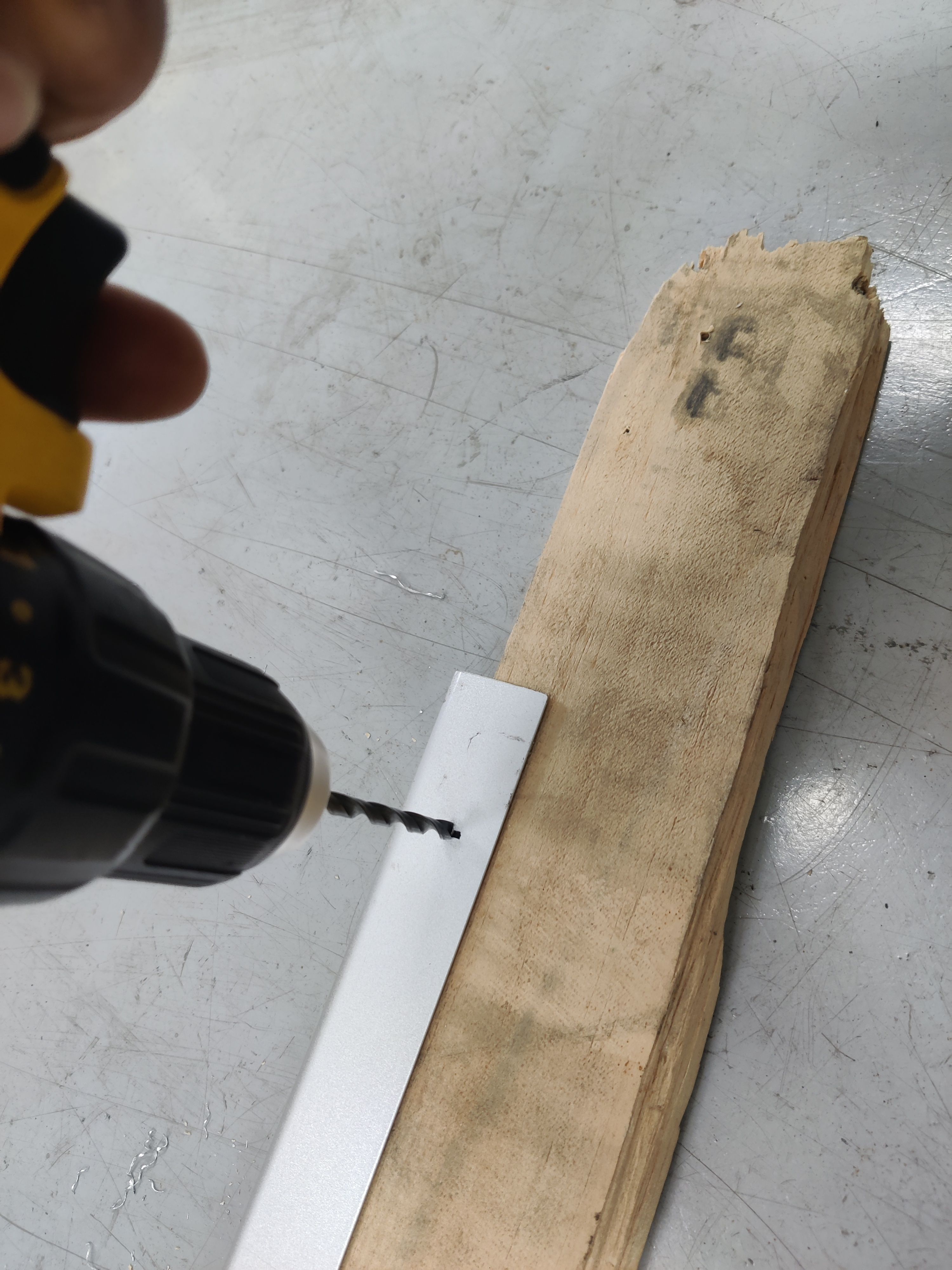

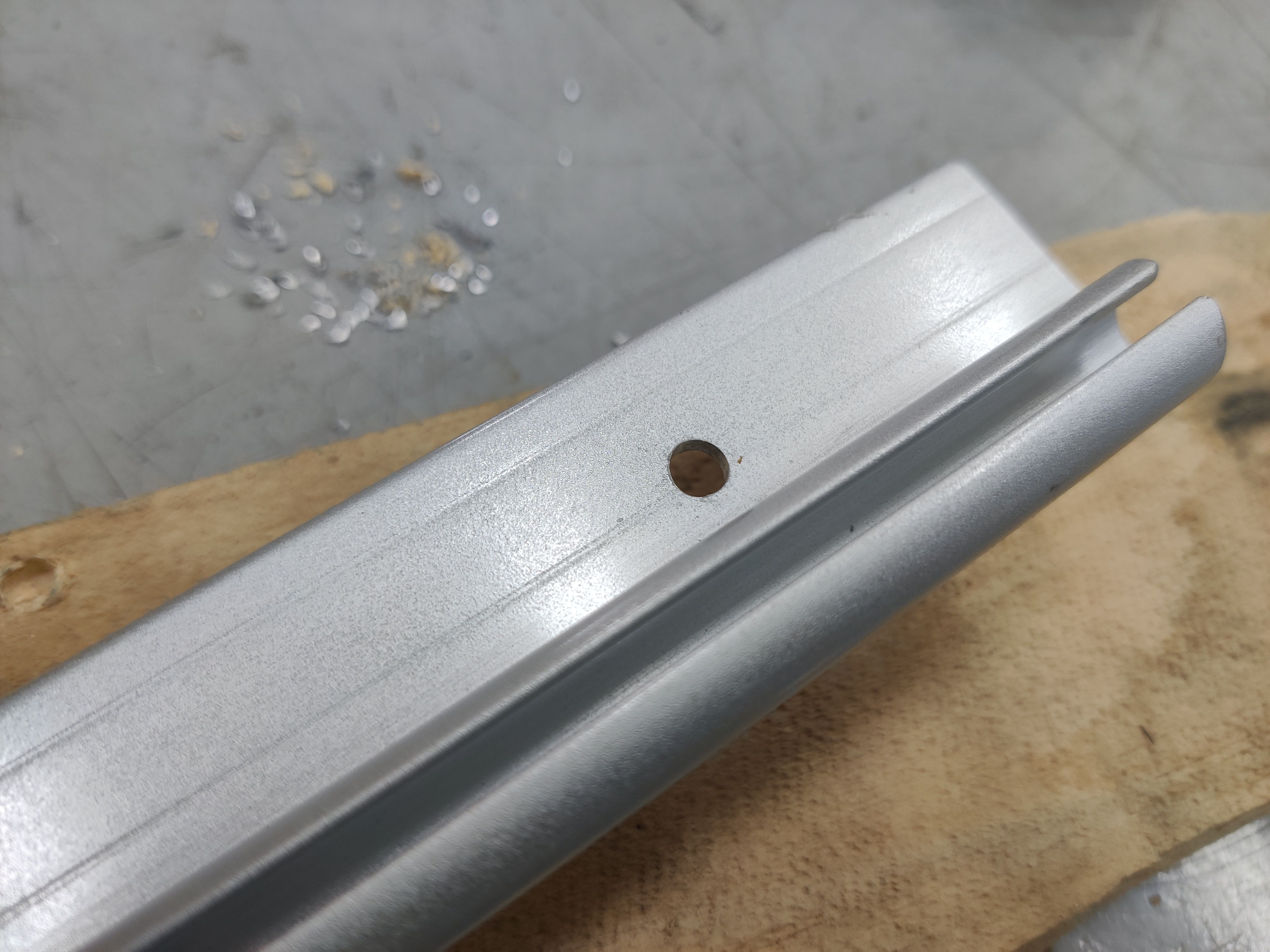

3mm 드릴로 구멍 뚫어 줍니다.





















깔끔하게 잘 뚫렸습니다.



















이제 5mm 드릴로 구멍을 뚫어 줍니다.

















OK 입니다.

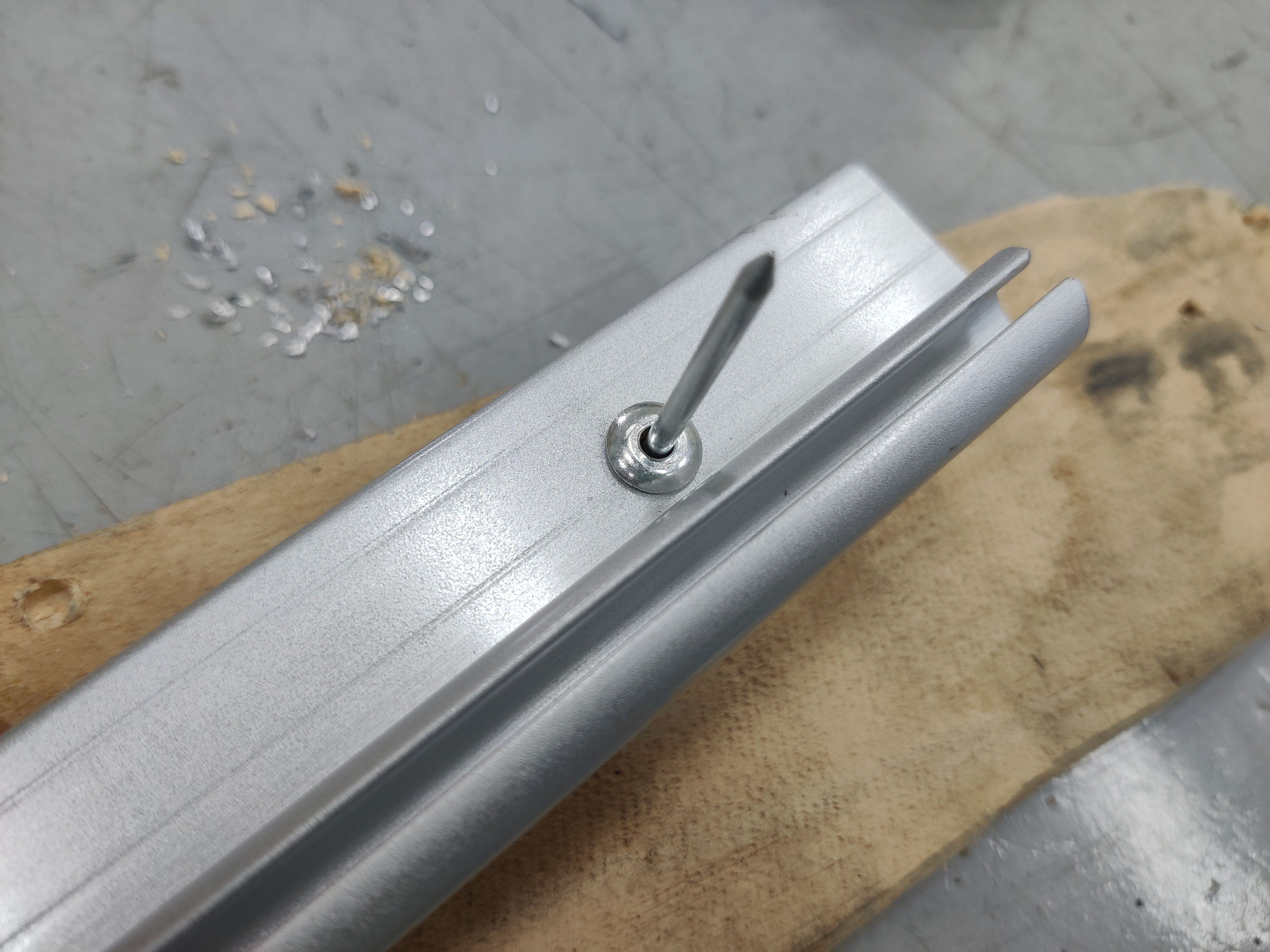

4.8mm 리벳을 꼽아 봤더니

거의 흔들림 없이 딱 맞습니다.



굿입니다. ^^

















나머지 구멍  4개를 마저 뚫어 줍니다.

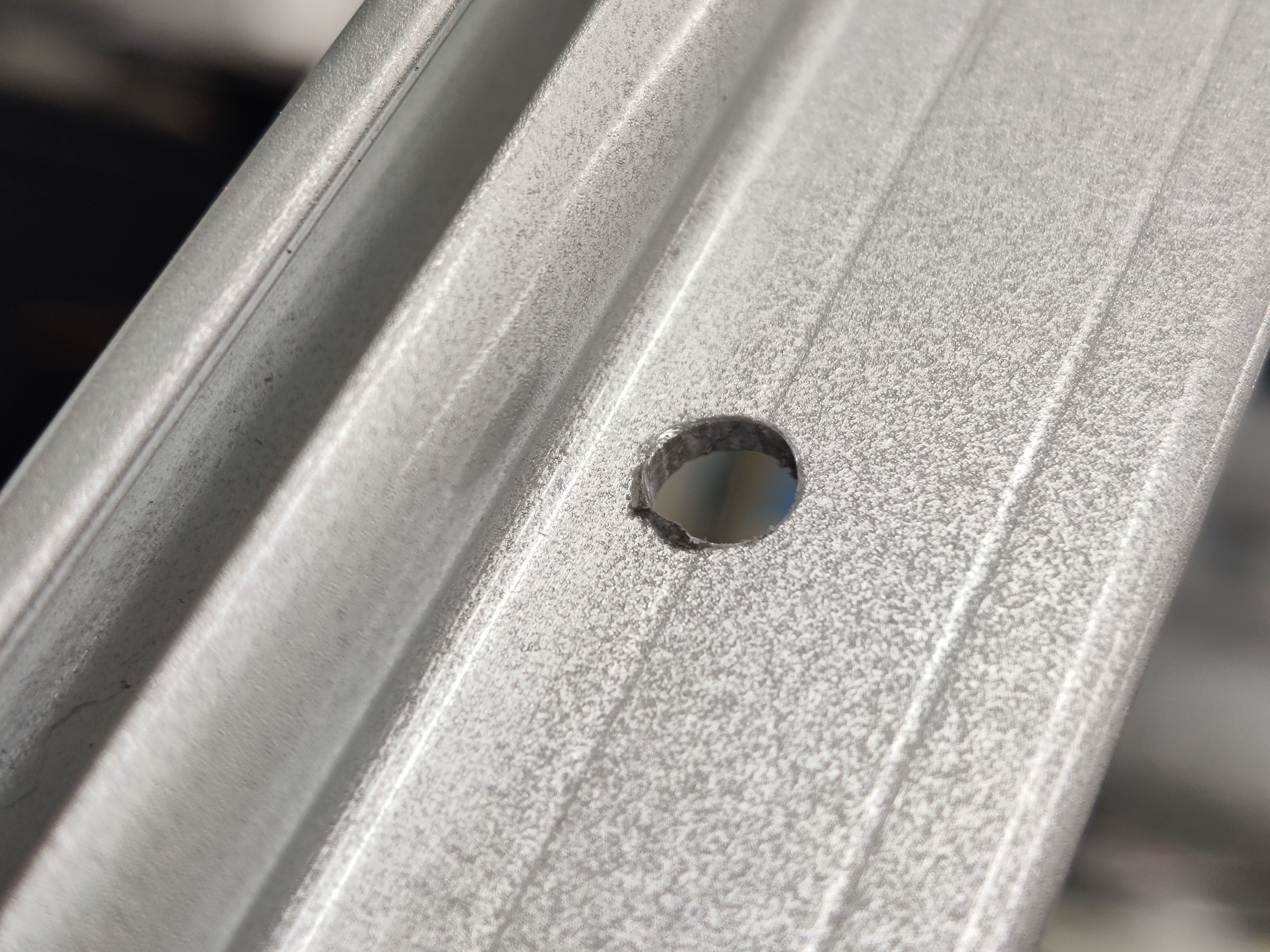

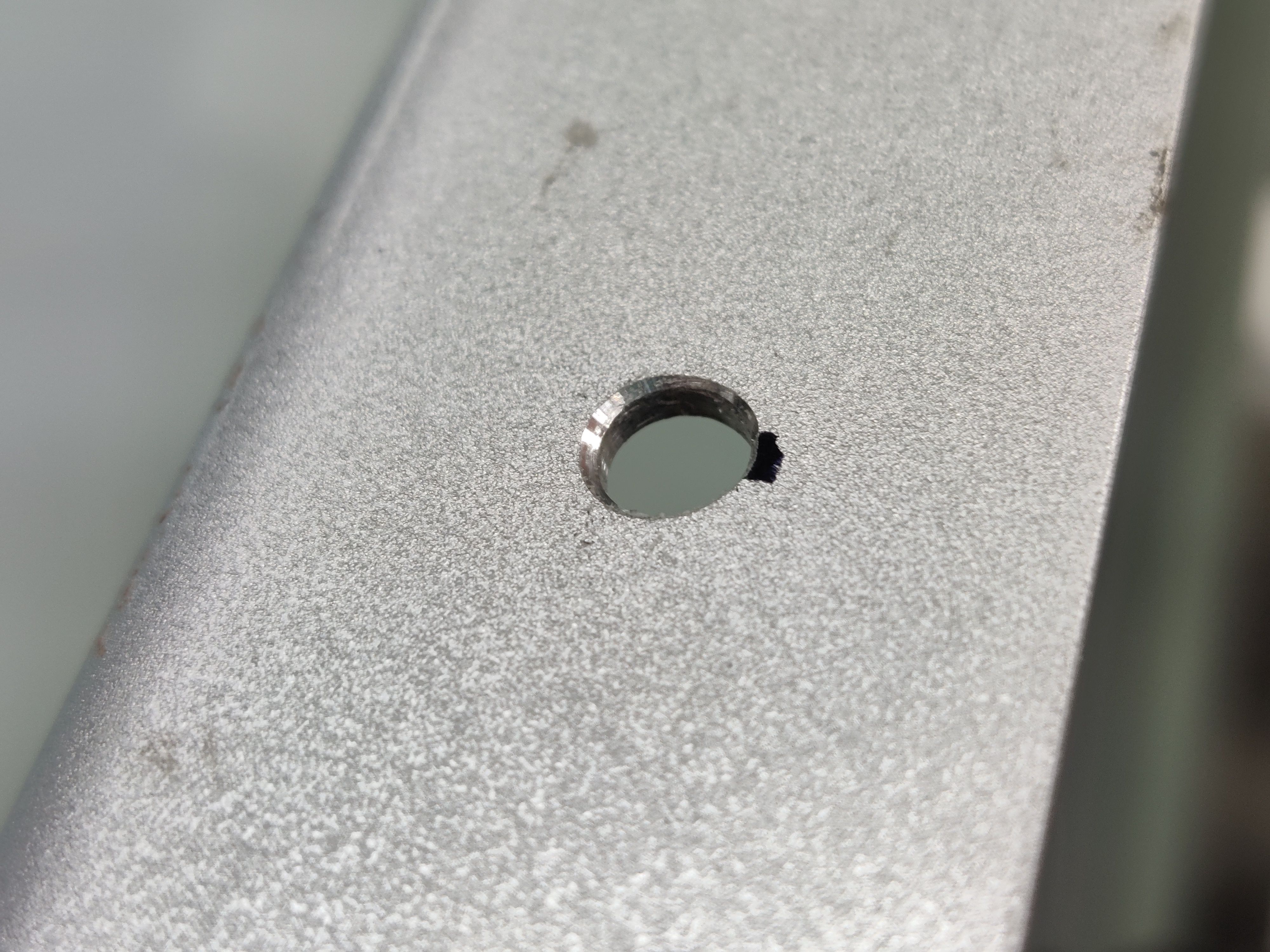

자세히 보니 5mm 구멍에 버(Burr) 가 생겼네요.

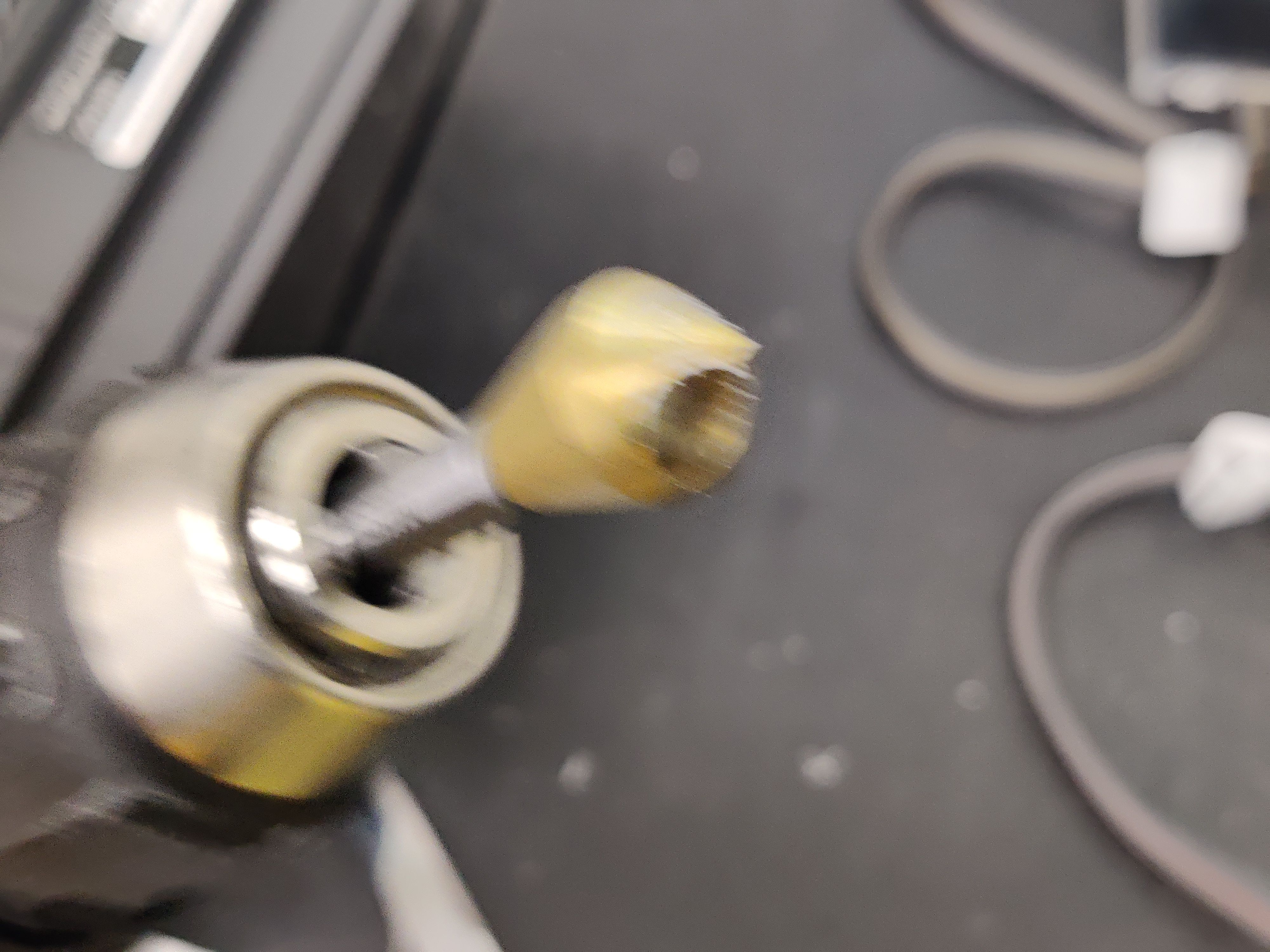

카운터 싱크로 보가 생긴 부분을 깔끔하게 다듬어 줍니다.

사진이... ㅠㅠ

















깔끔해 졌습니다. ^^



















자 ~  회사에 창고로 차를 끌고 들어 왔습니다.

어둑해진 저녁이지만 불을 켜니 훤해서 작업할 수 있겠네요.

다만 사진은 좀 흐리게 나올것 같아요 ㅎㅎ;;

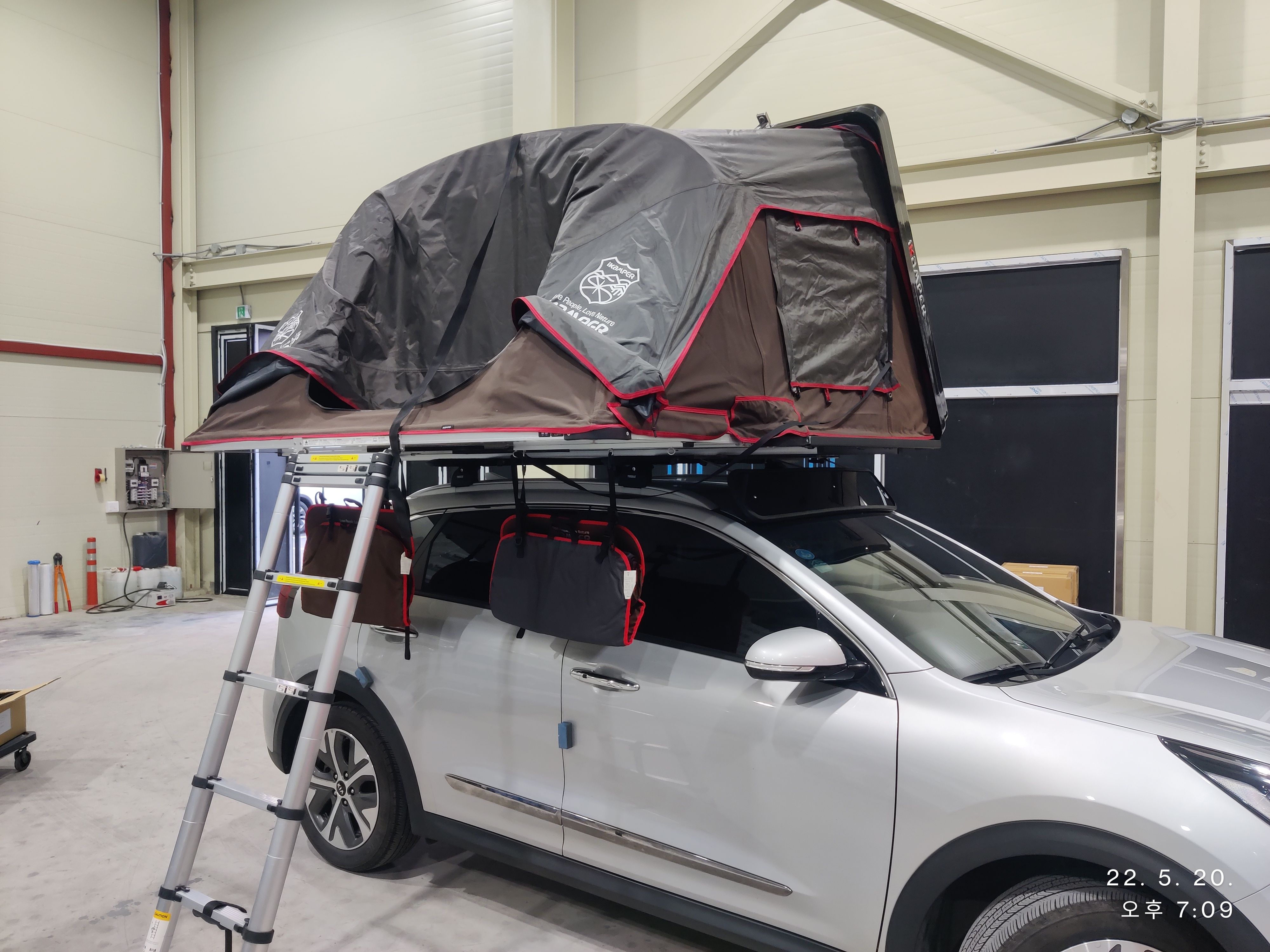

아이캠퍼를 펼치고 ~

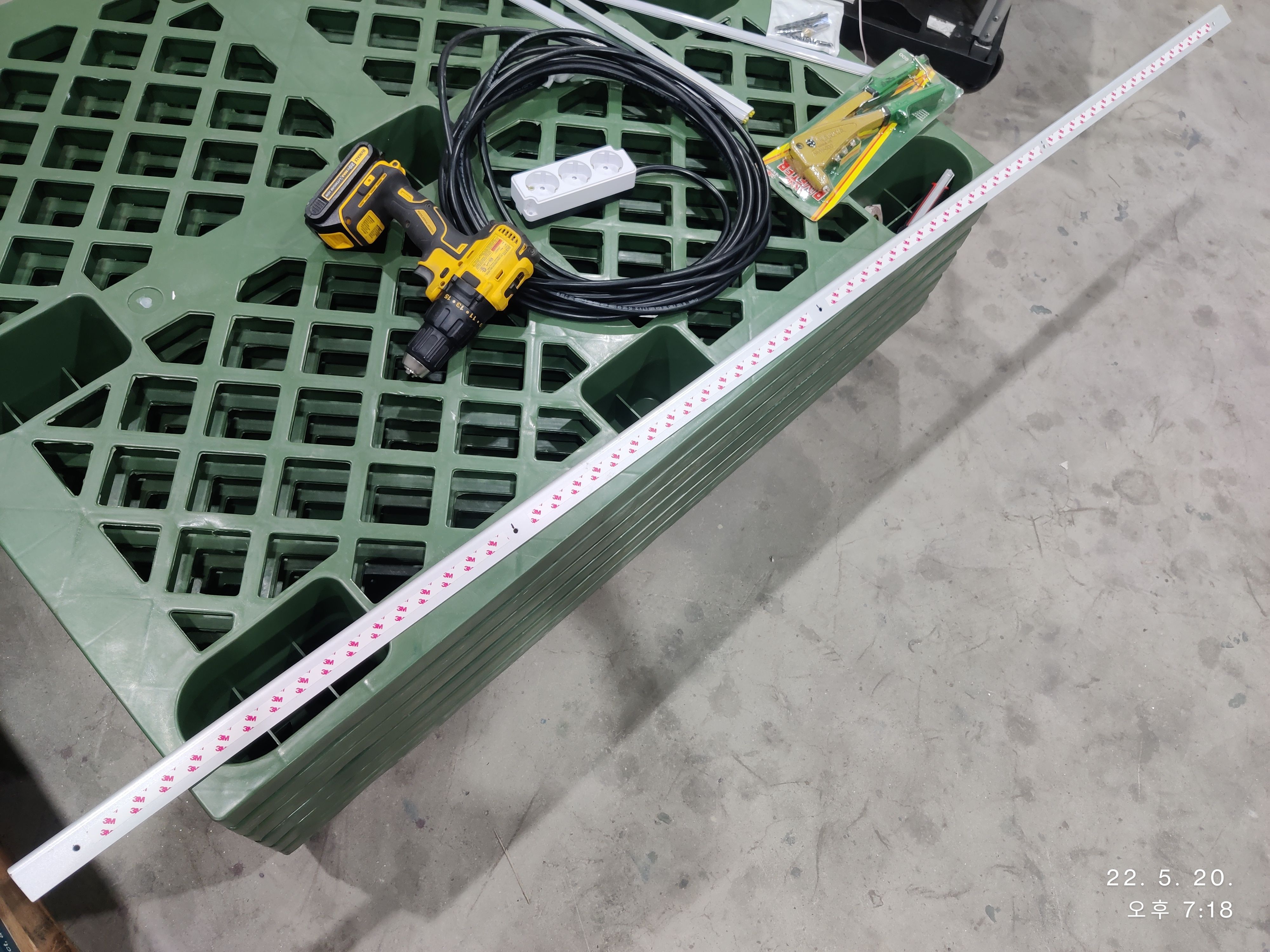

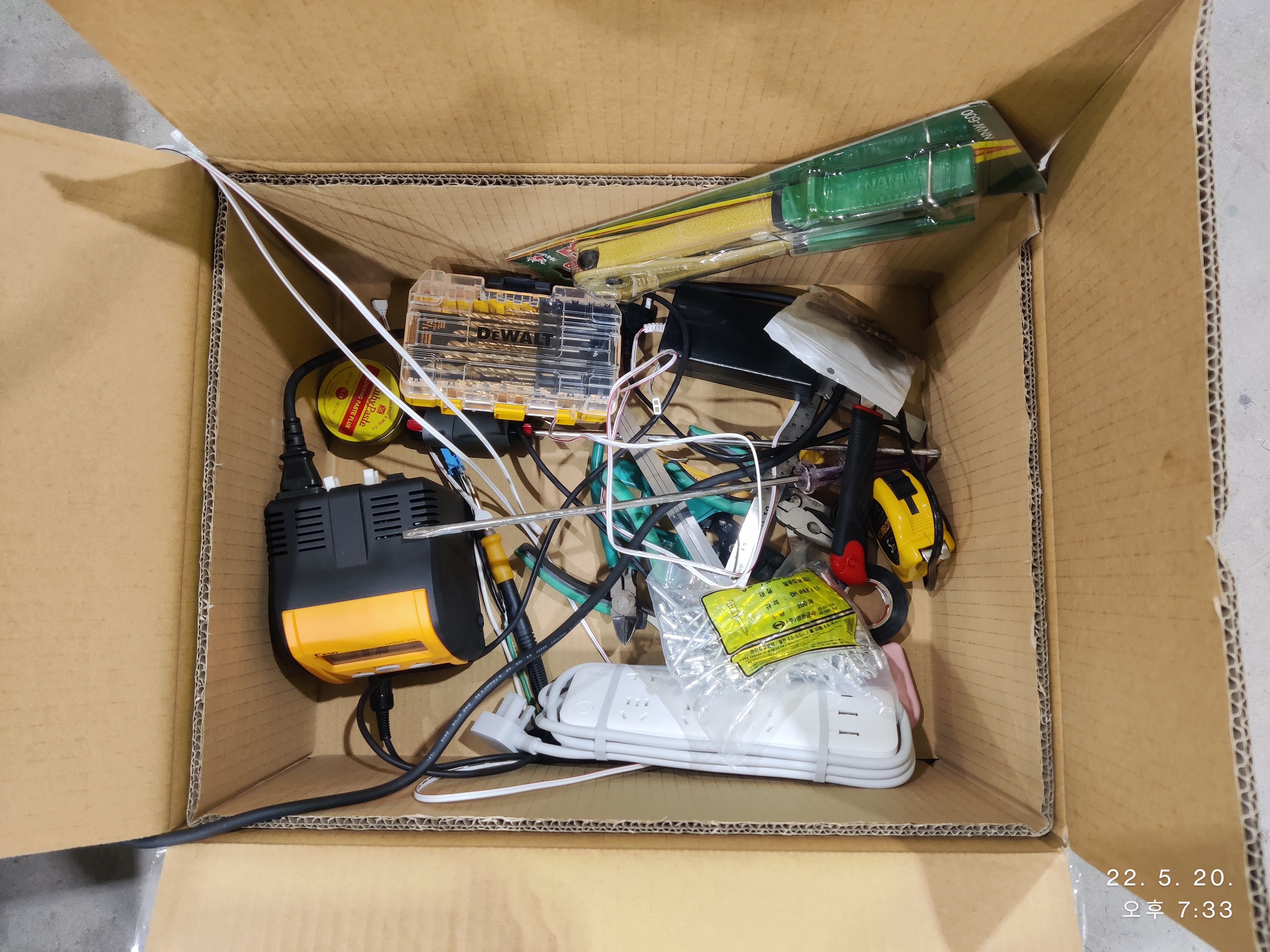

연장을 챙겨 왔습니다.

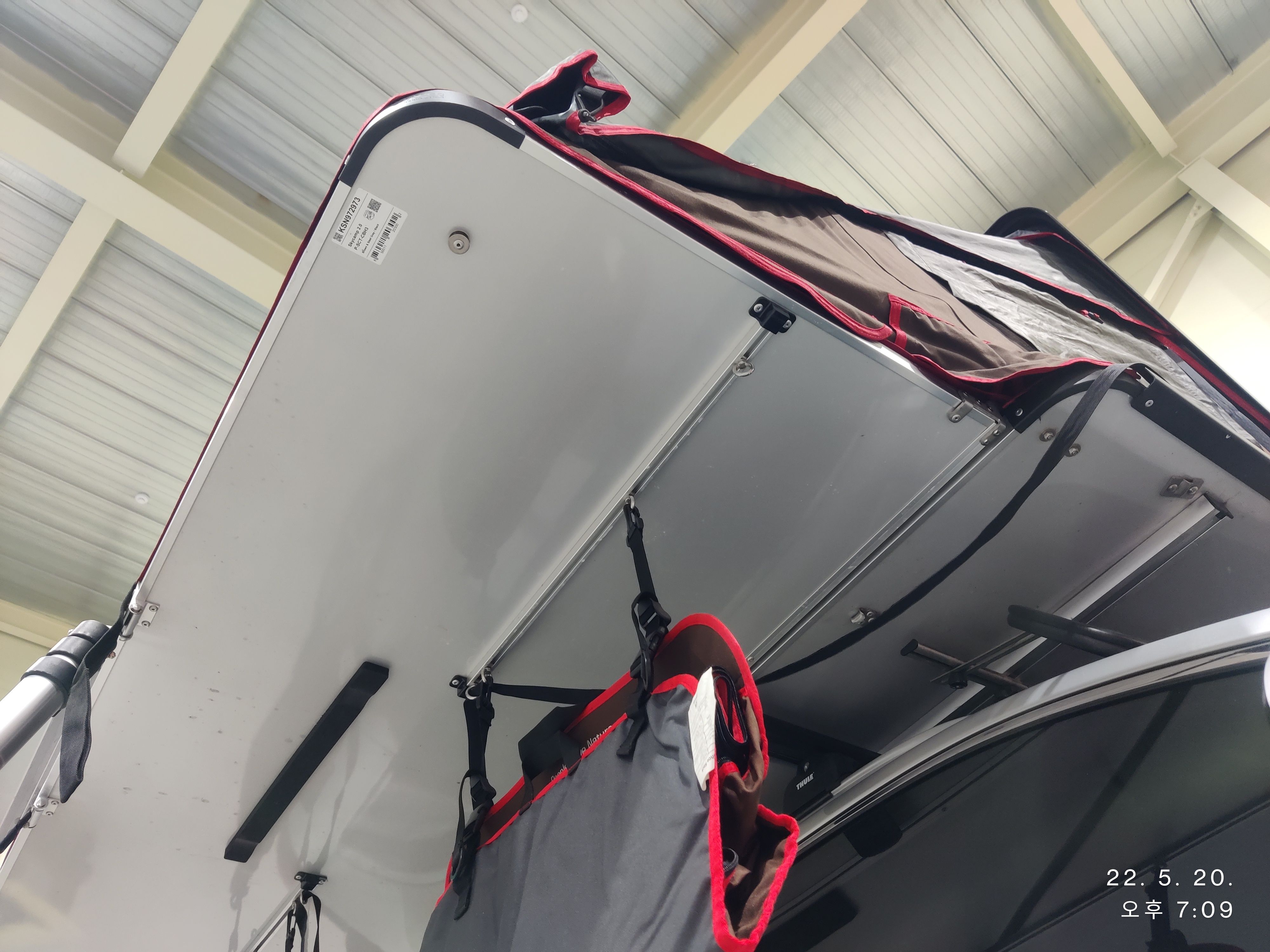

확장판 아래에 어닝 레일을 달기 위해 자리를 물색해 봅니다.

여기쯤 ? 저기쯤 ?

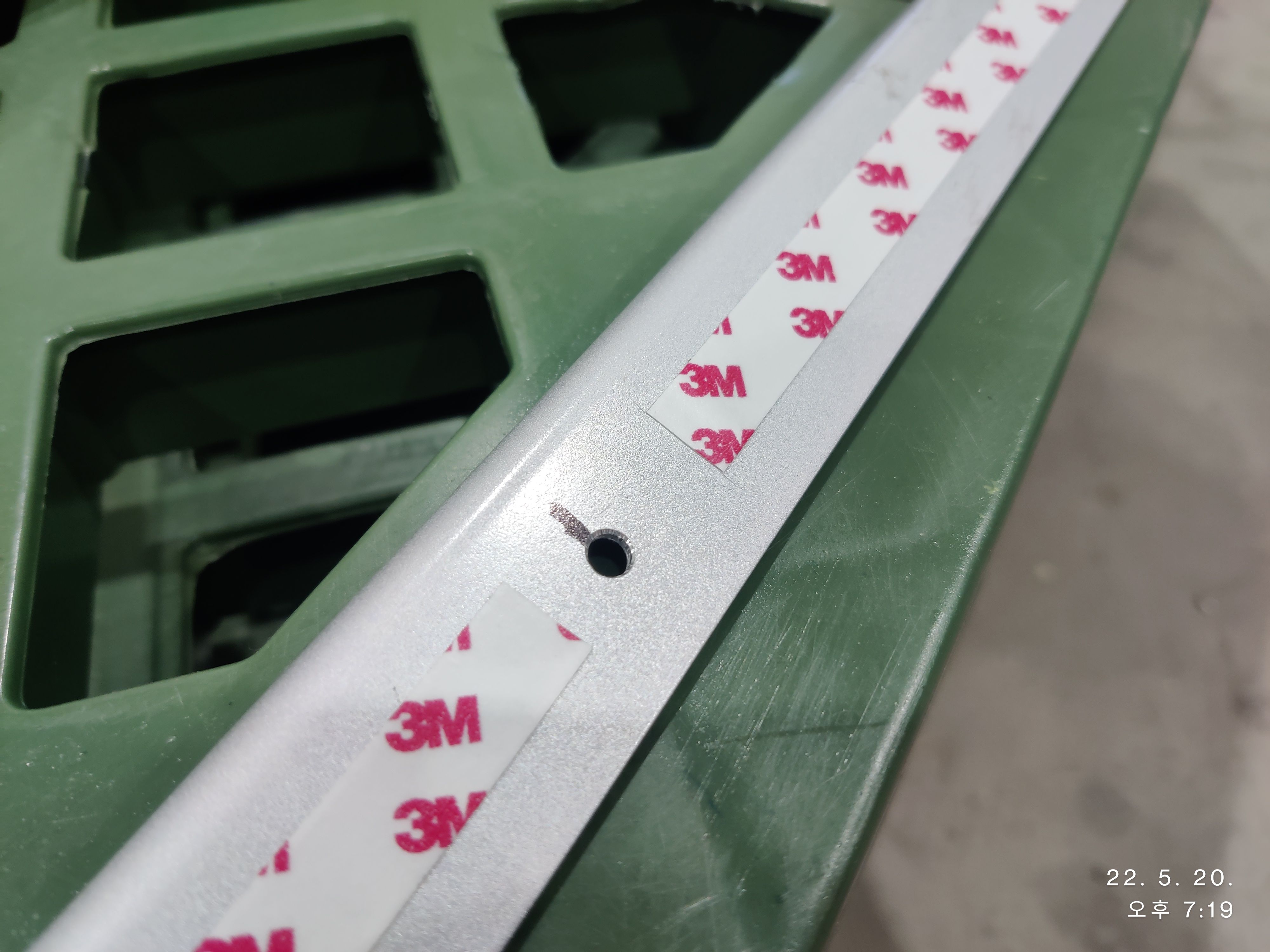

어닝 레일에 얇은 양면 테이프를 먼저 붙엿습니다.

자리 잡고 영구 고정을 위해 리벳팅을 하기 전까지 임시 고정하기 위한 최고의 선택이라 봅니다.

















버를 제거한 구멍이 참 깔끔하게 보입니다. ㅋ

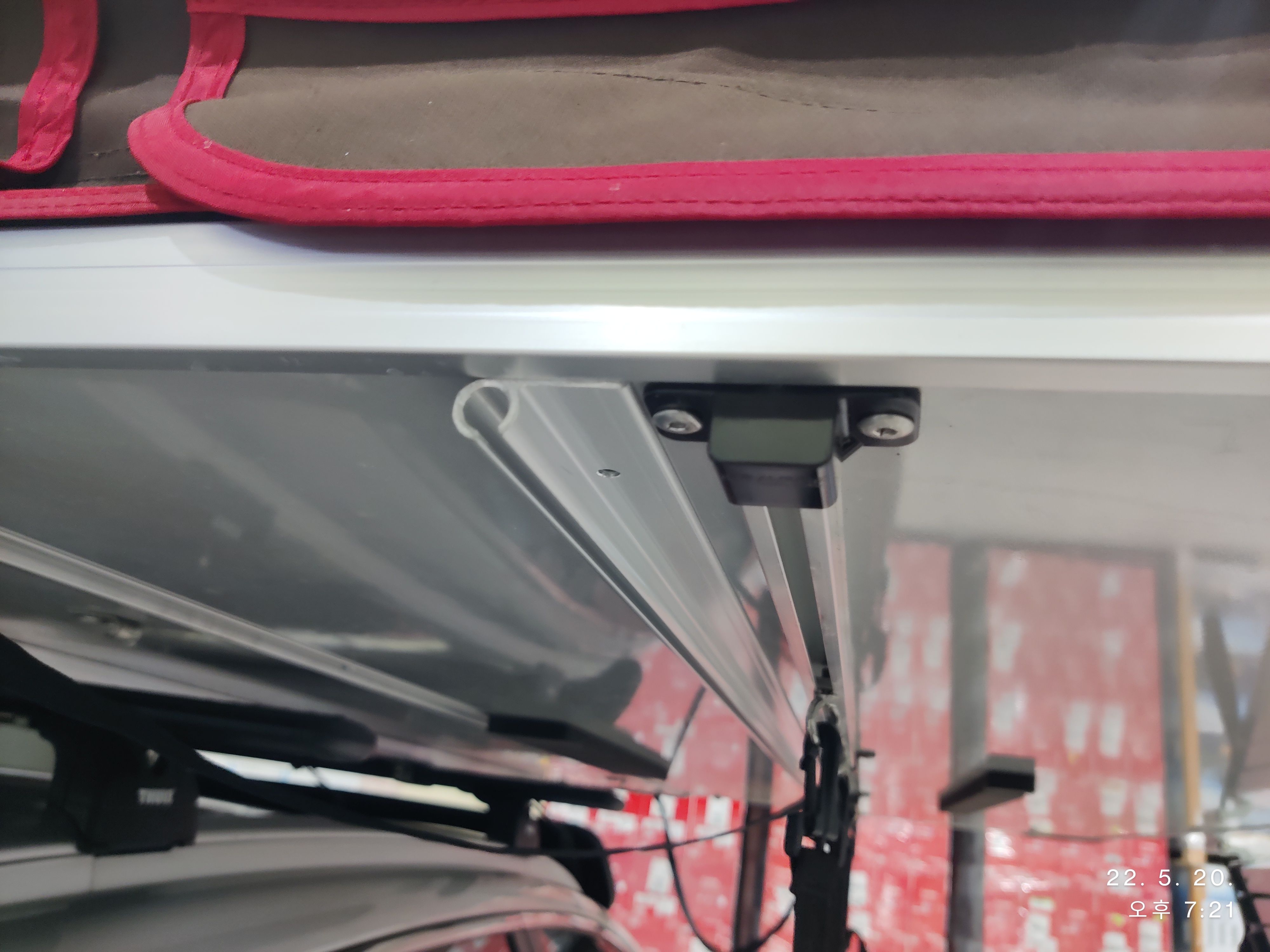

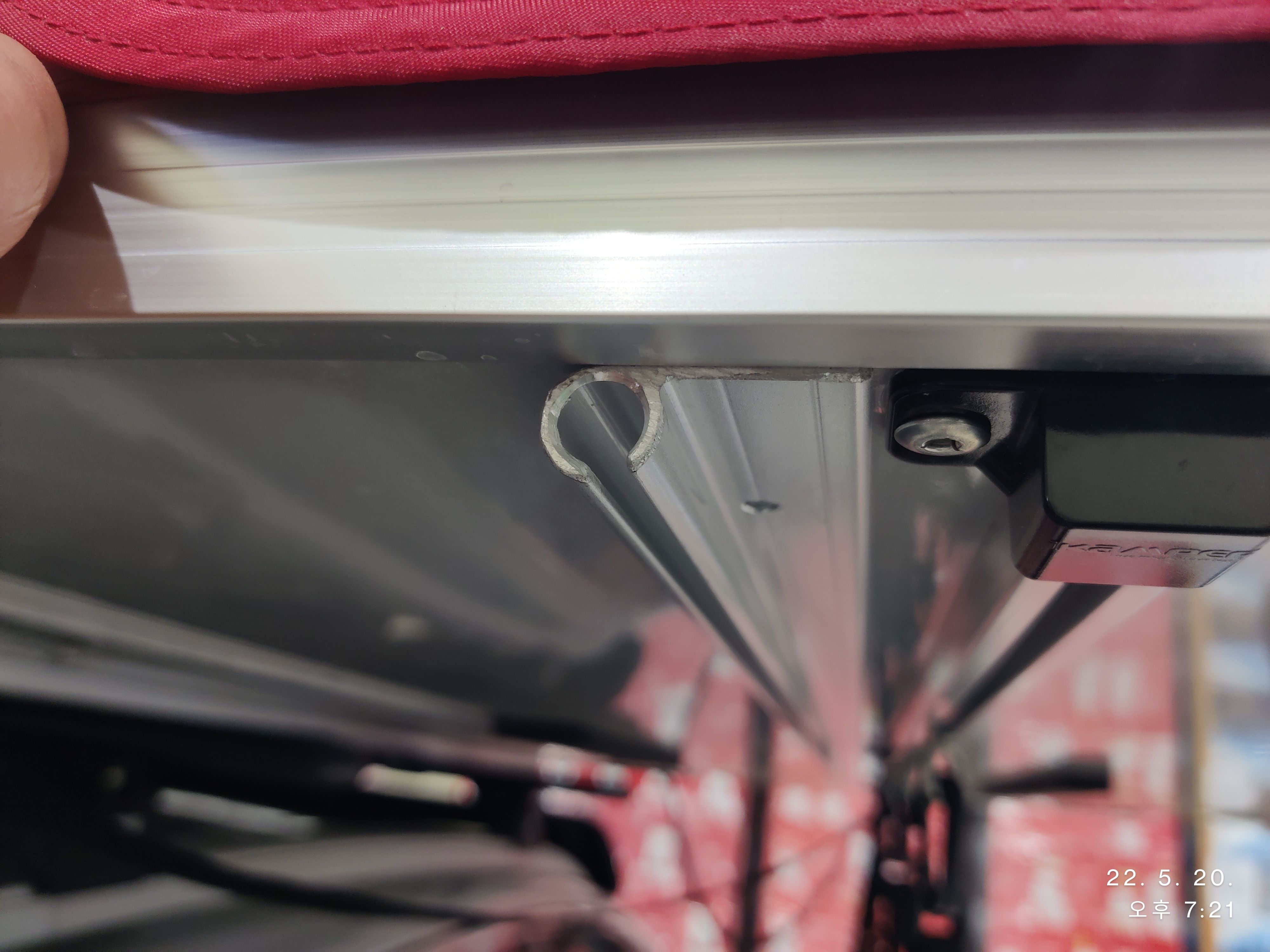

어닝 레일을 자리잡고 꾹 ~ 눌러 임시고정을 시켰습니다.

역시 멋 집니다. ㅎㅎ

















이제 리벳을 박아야 할 차례입니다.

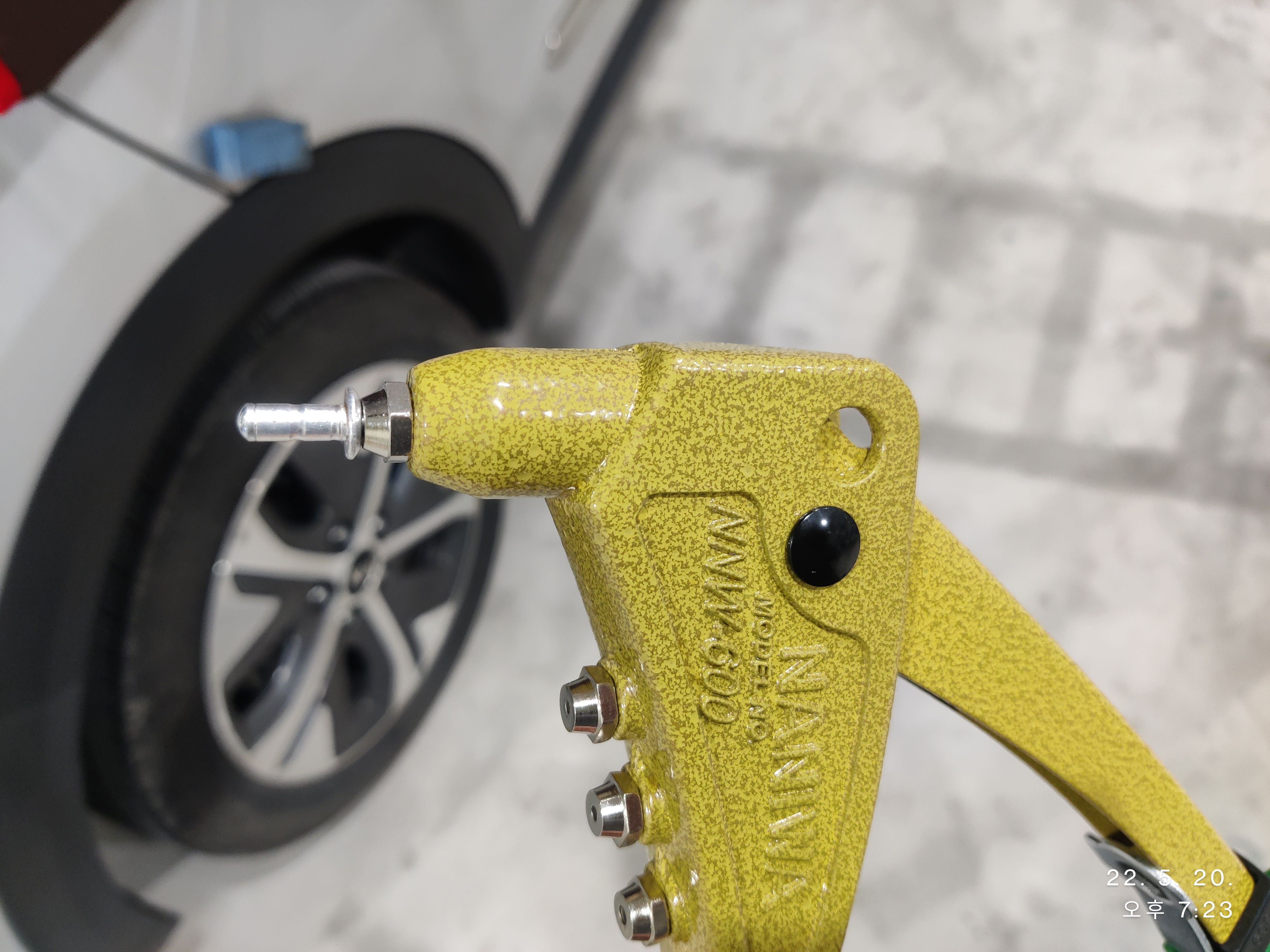

리벳건에 리벳을 하나 물린 후















하나 박았습니다.

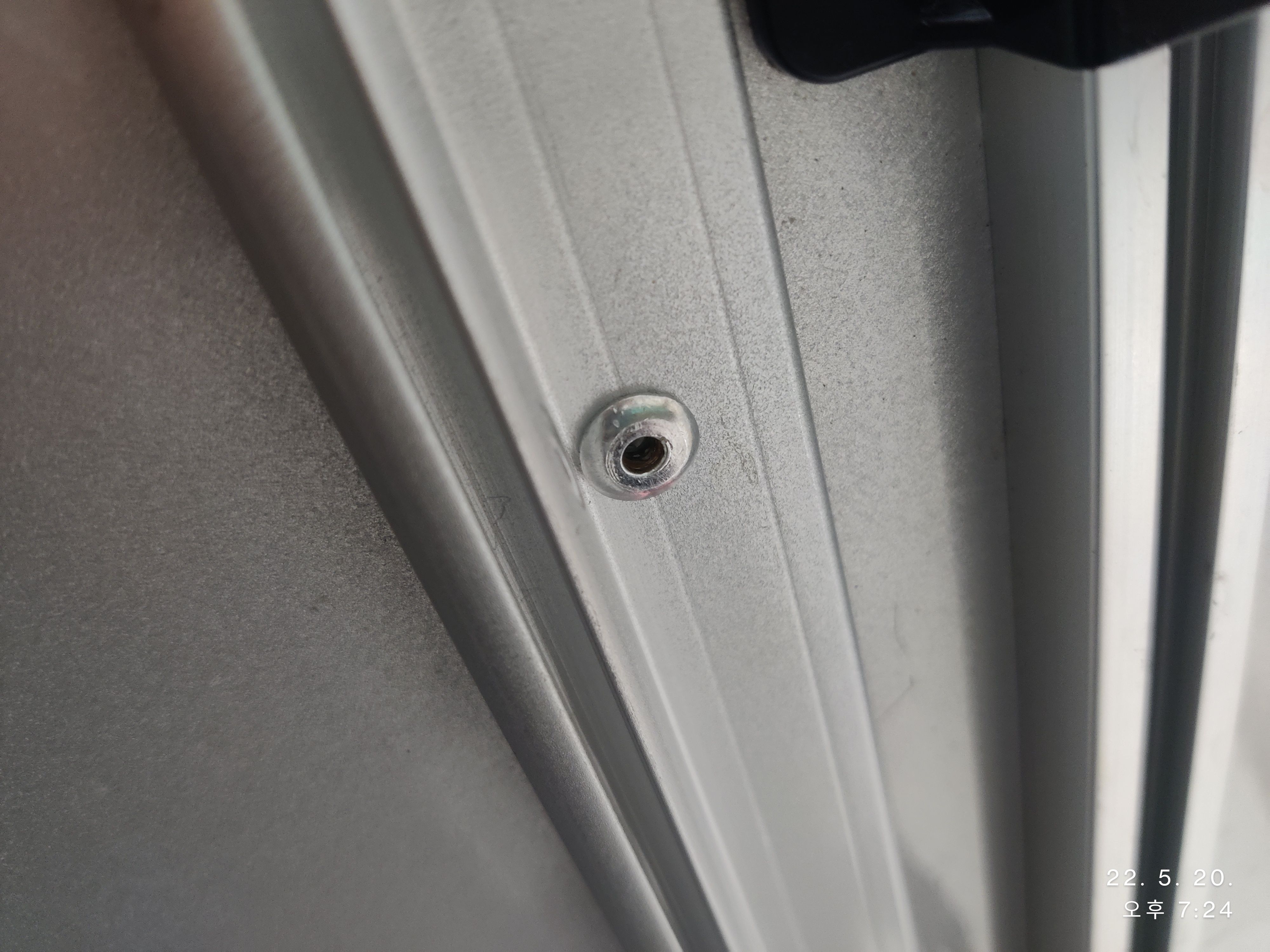

상당히 깔끔하게 리벳으로 체결이 되었네요,.

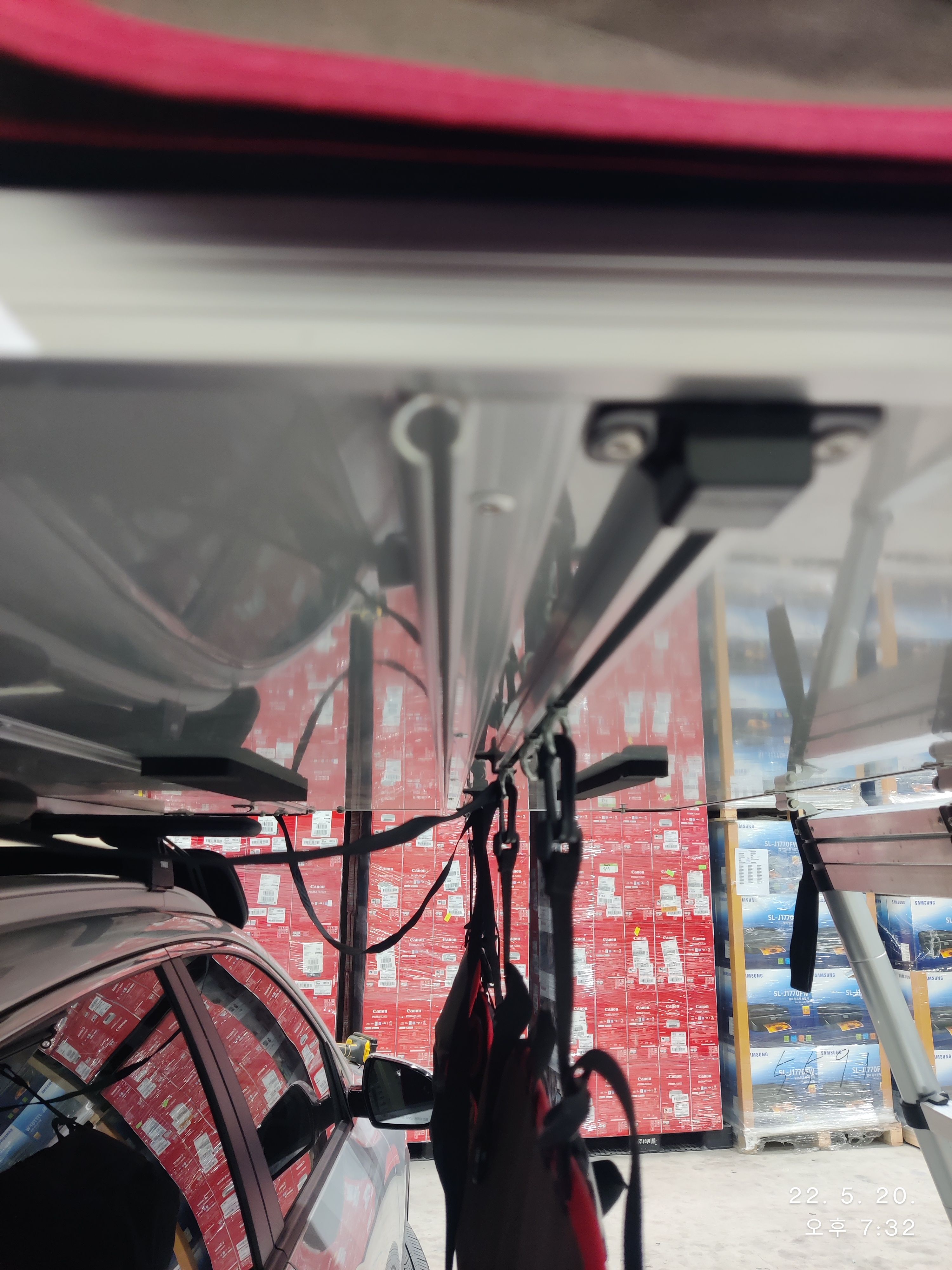

나머지 4개도 같은 방식으로 리벳으로 체결했습니다.

끝입니다. ^^



















아이캠퍼 스카이캠프 2.0 사용자라면

필히 해야할 DIY 중 하나라고 생각합니다.

큰 비용 들이지 않고 무척 편리한 캠핑생활을 영위할 수 있으니 말입니다. ^^



인천 가까이 계신 분 연락 주시면 재능기부해 드립니다.

어닝 레일만 사가지고 방문하시면 모든 연장과 자재 구비되어 있습니다. ^^



아이캠퍼는 사랑입니다.
