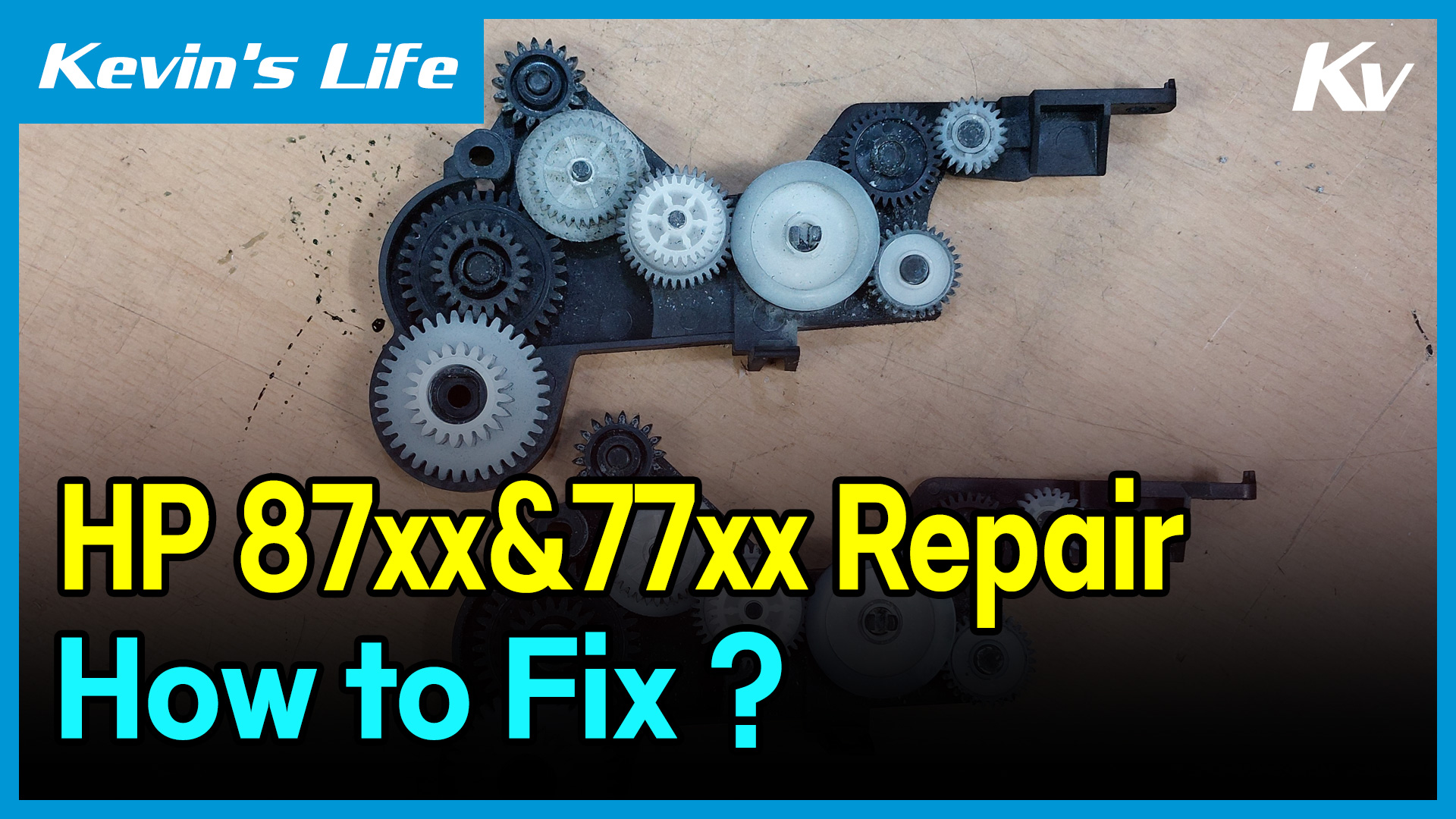

HP 8710, 8720, 8730 & 8740/HP 7720, 7730 & 7740 분해 방법 및 기어박스 수리방법 절차에 대한 설명입니다.
얼마 전에 해당 제품의 수리 동영상을 올렸었습니다.
그런데 많은 분들이 장비 분해하는 방법 등에서도 문의를 많이 주셨어요.
그래서, 명성 프린터 사장님을 뵙고 분해 동영상과 기타 동영상을 좀 찍어 왔습니다.
역시 기술은 선수에게 배우는 게 맞습니다.
아무리 경험과 노하우를 가지고 있다 하더라도
지식을 배경으로 쌓아 올린 노하우는 쉽게 따라 잡기 어려운 법인가 봅니다.
제 기준에서 명성 사장님을 뵙고 이런저런 담소를 나눈 4시간여 시간이 참 값진 시간이었습니다.
참고로 기술관련 자료도 엄청 가지고 계시더군요..
차후 시간이 되면, 제가 훔쳐온(?) 값진 수리 노하우를 하나씩 풀어 보도록 하겠습니다. ㅎㅎ
바쁜 와중에 시간 내어주신 명성 사장님,
감사합니다.
HP 8710 계열과 7720 계열 프린터에서 출력량이 10만 장 전후하여 발생하는 문제 중 하나인, 기어박스 (ASSY. Left Transmission) 내부의 기어축과 기어 내측 부위가 마모되어 여러 가지 문제를 발생시킵니다.
물론 그 이전에도 특정 상황에 맞닿드리면 파손되어 아래 증상 중 하나가 발생하기도 합니다.
① 인쇄 시 드륵드륵 하는 소음 발생
② 전원 인가시 워밍업 상태에서 용지 걸림 메시지 나타남
③ 기어축이 부러졌을 시 전원 ON 후 용지 걸림
④ 한쪽 축 부러졌을 경우 : 단면 인쇄는 되지만 양면 인쇄 시 용지 걸림
⑤ 인쇄 시 유격이 커지면서 밀려 출력되는 경우가 생김 HP 8710 계열과 7720 계열 프린터에서 출력량이 10만 장 전후하여 발생하는 문제 중 하나인, 기어박스 (ASSY. Left Transmission) 내부의 기어축과 기어 내측 부위가 마모되어 여러 가지 문제를 발생시킵니다.
이런 증상을 수리해 보시고자 하는 분은
아래 동영상을 참고하시어 장비 분해 및 샤프트 교체 등으로 수리하시면 될 듯 합니다.
물론 난 똥손이야 !!
하시면, 수리 시간대비 맡기시는게 더 효율적일 수 있겠습니다. ^^;
하지만, 요즘처럼 고 인건비 시대에는 직접 도전을 해 보시는 것도 좋으리란 판단에 본 글을 올립니다.
이건 똥손, 금손 따지지 않고 충분히 가능한 일입니다. ^^
장비 분해방법입니다.
실 예는 7740 기준으로 작업을 하였습니다.
기어박스의 원리.
기어박스내 기어 내측과 기어축이 마모됨으로 인해 발생할 수 있는 상황과
기어축을 대신하여 샤프트 교체를 진행하는 방법에 대한 동영상입니다.
