저는 니로EV를 구입후 전기차충전기를 자가설치하여 사용중에 있었습니다..
제 블로그의 이전 글을 보시면 자가설치 등 관련 글들을 보실 수 있습니다.
전기차 충전기 이전글 보기 (아래 링크))
https://richnam.com/search/%EC%A0%84%EA%B8%B0%EC%B0%A8%20%EC%B6%A9%EC%A0%84%EA%B8%B0
engram
미관이 꾸며가는 이런 저런 이야기들... :)
richnam.com
잘 사용하다 불기피하게 충전기를 교체하게 되었네요..
고민 끝에 구입하게 된 충전기가 애플망고 전기차 충전기입니다..
당연히 용량은 7Kw 입니다..
저는 이전에 다른 제조사의 충전기를 자가설치한 이력이 있기에
애플망고 전기차 충전기와 비교되는 점에 대해 말씀드리고자 이 글을 적습니다..
아울러 이 글과 이전 글들을 조합해 보시면 충분히 자가설치가 가능한 부분이 있으니
어느 정도 자가설치에 도전해 보시고 싶으신 분은 잘 읽으신 후 안전사고에 유의하시어 설치해 보시길 바랍니다..
전기는 절대적으로 안전사고에 유의하셔야 함을 잊지마십시요..
애플망고 충전기 언박싱은 동영상으로 찍었는데
차후 편집후 업로드 하도록 하겠습니다.. ^^

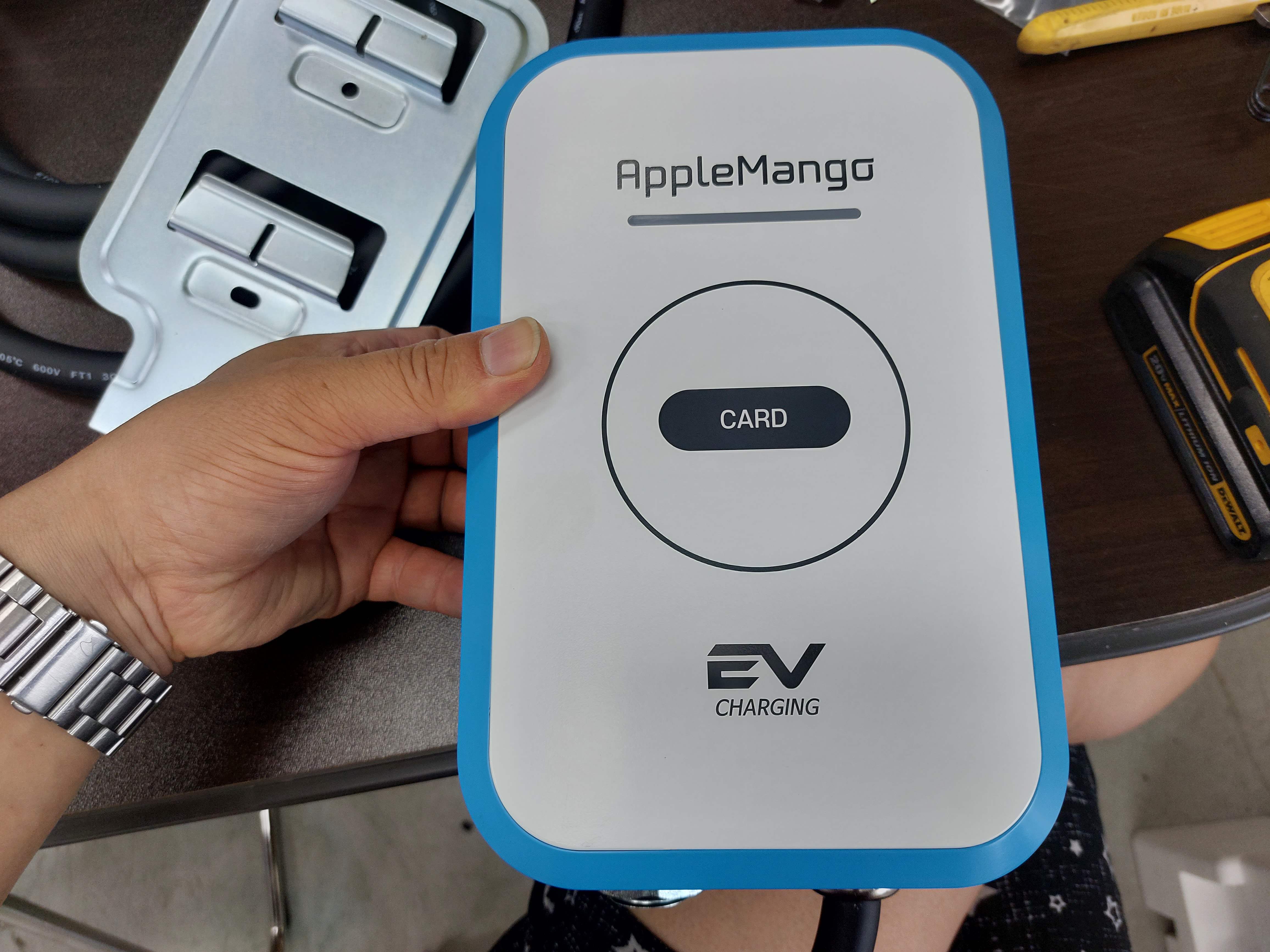

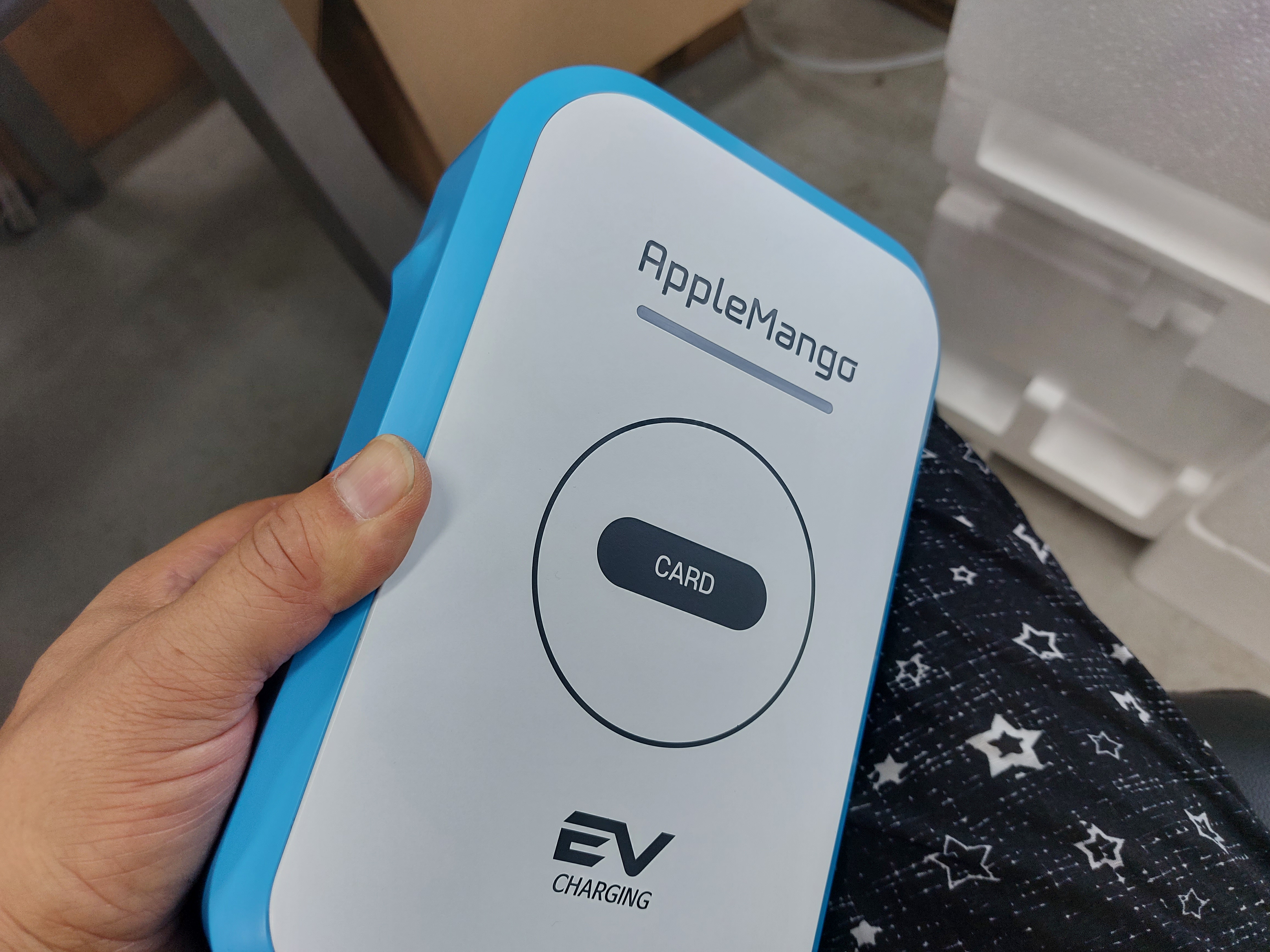

애플망고 충전기의 크기입니다..
이전에 사용한 제품보다 훨씬 작습니다..
그리고 이쁩니다.. ^^

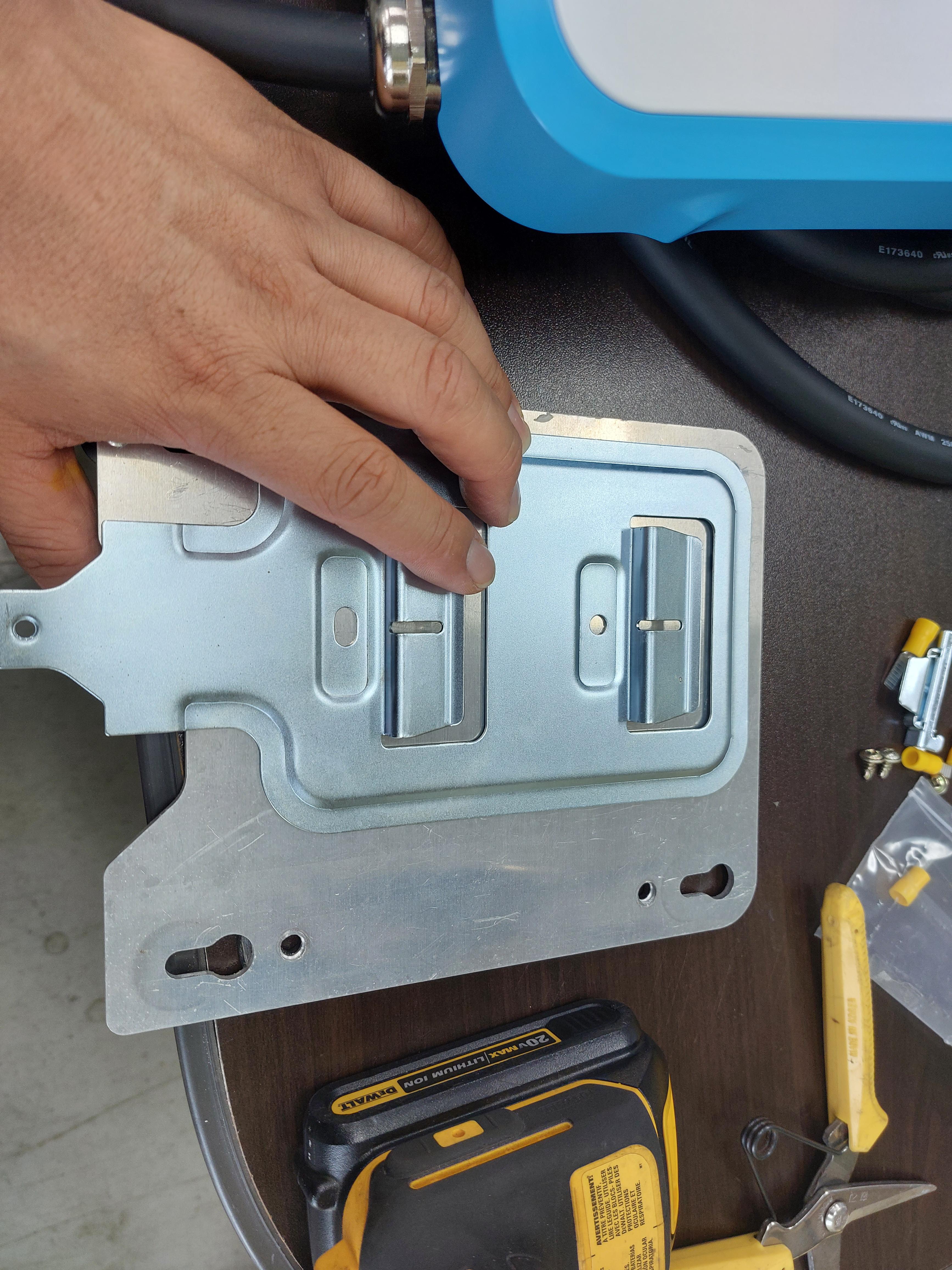

이전 충전기와 비교해 보니
벽면에 거치하는 판때기도 훨씬 작습니다..
충전기 커버를 벗깁니다..
좌우측에 락 2개가 걸려 있으나
양손으로 잡고 벌리면 쉬이 커버를 벗길 수 있습니다..

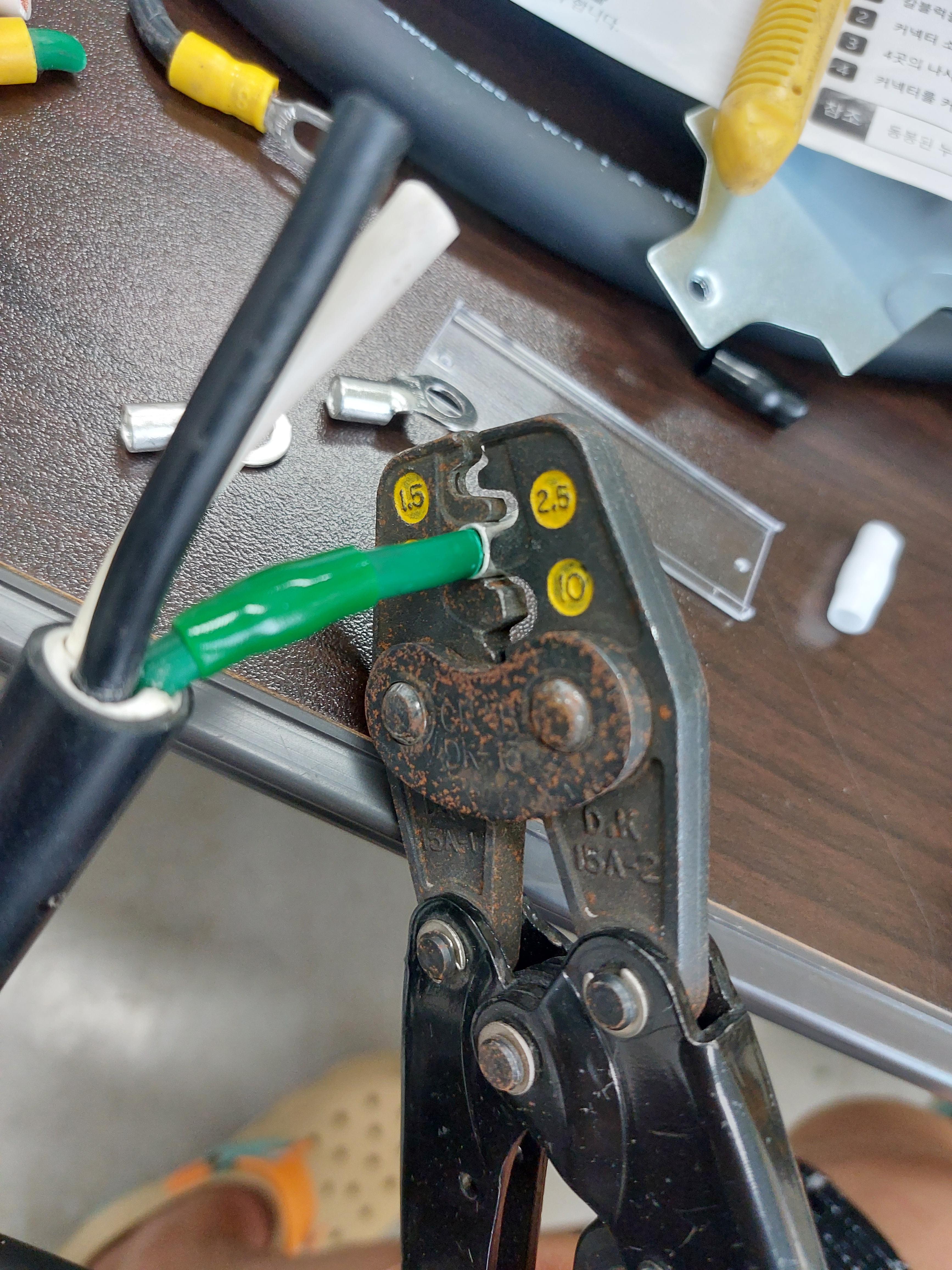

전원 인입을 위한 전선을 벗기고 압착단자를 체결합니다..
애플망고 충전기는 관련 전기 부자재가 모두 다 들어 있습니다..
정말 이 점은 고객을 생각하는 기업의 마인드가 보이는 부분이라 생각됩니다..
각종 피스부터 칼블럭 !
그리고 압착 단자.
심지어 누전차단기까지 모두 포함이 되어 있습니다..
저는 이전에 충전기 설치할 때 모든 자재를 다 봉지채 구입을 했습니다..
1000개씩 들어 있던데 언제 다 쓸지.... ㅋㅋ
먼저 L선,, N선 그리고 접지선 등에 압착단자를 연결합니다..

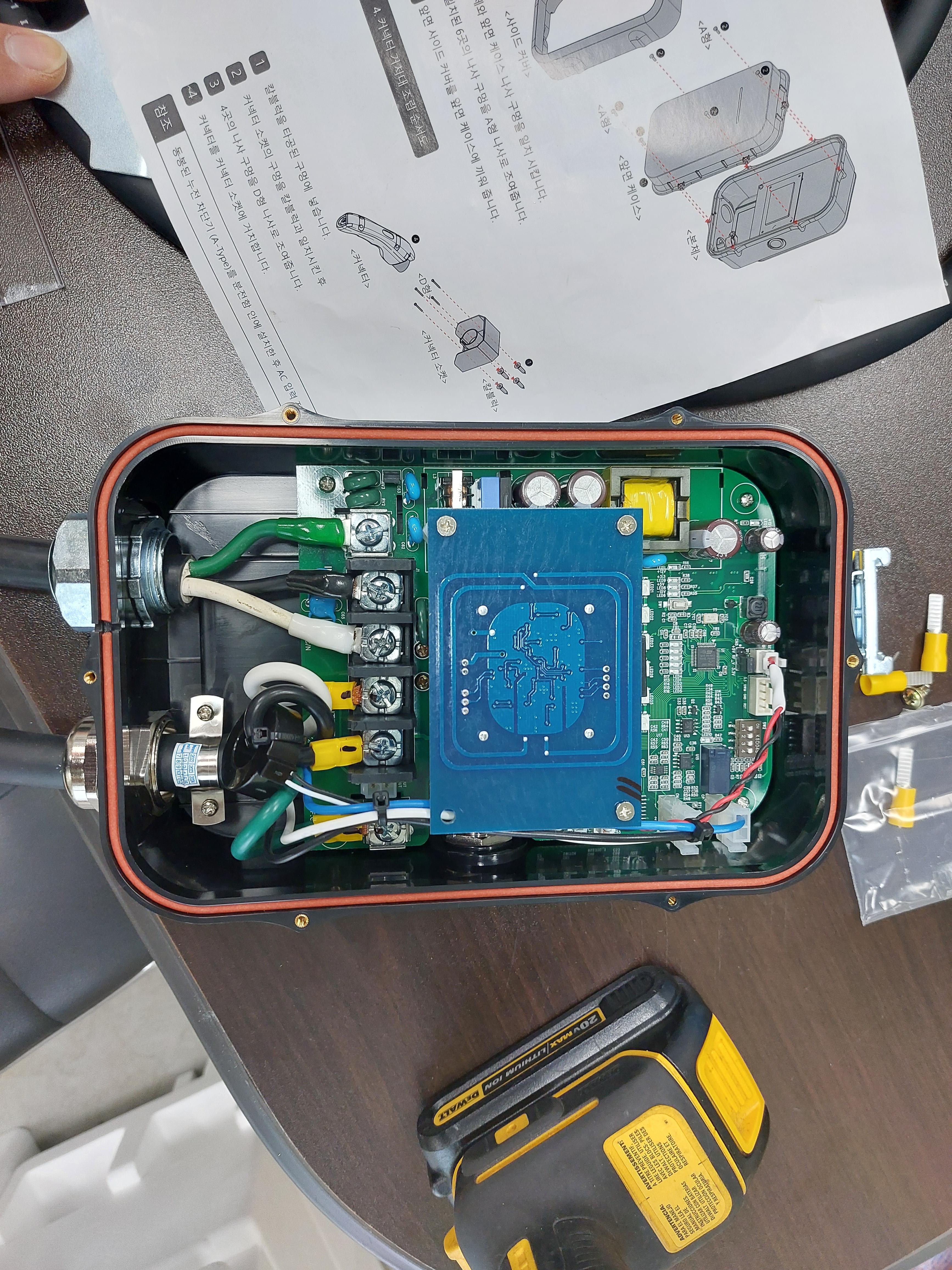

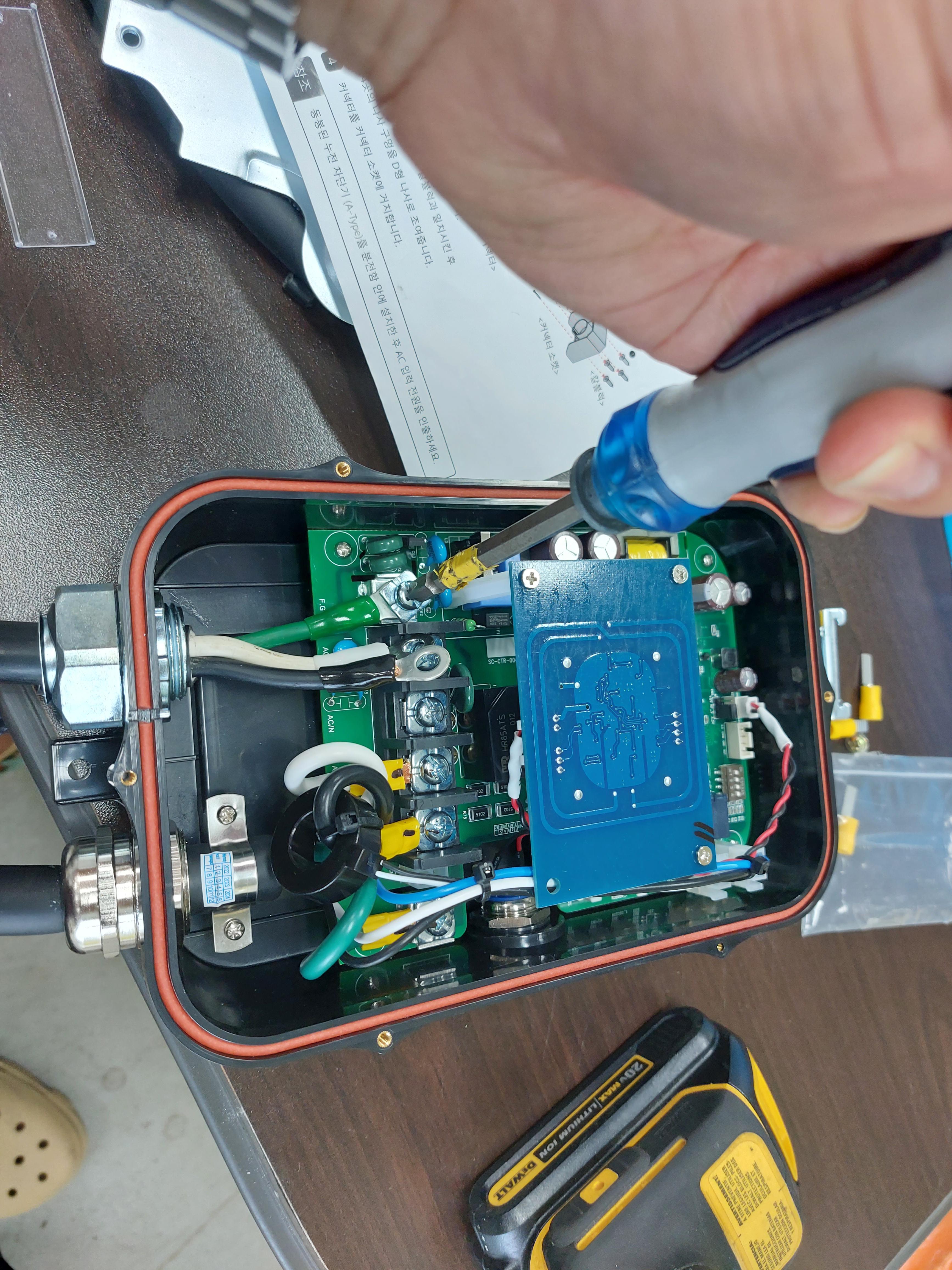

그리고 충전기 본체 제 자리를 찾아 압찬단자를 터미널대에 잘 고정합니다..
전동 드라이버 사용금지..
손 드라이버로 천천히 삑사리 나지 않게 조심히 꽉 돌려 나사를 조여 줍니다..
연결 완료입니다..

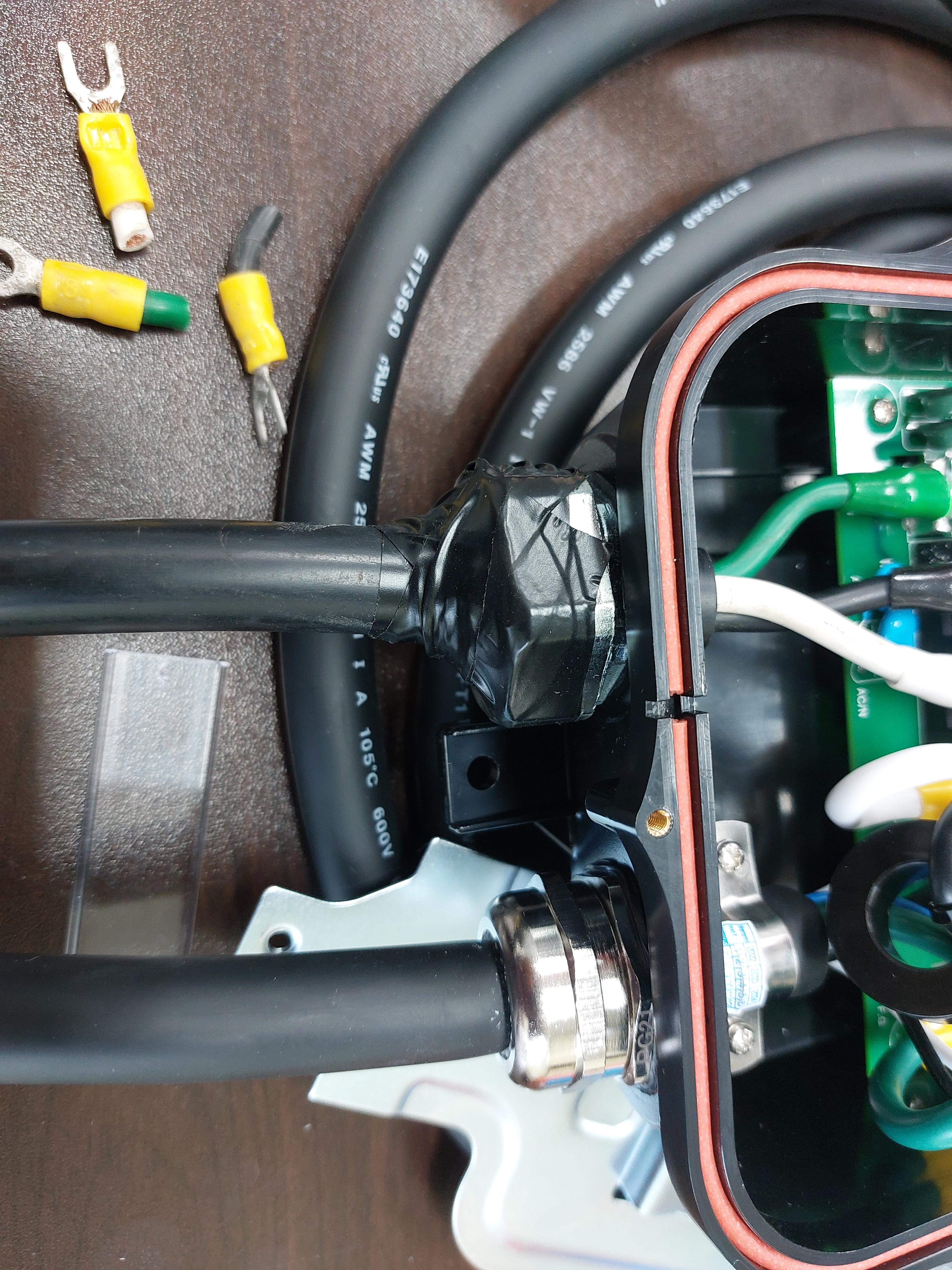

일단 절연테이프로 아랫쪽 밀봉 !
그리고 안쪽에 실리콘으로 고정,, 벌레 들어가지 못하게 밀봉했습니다..

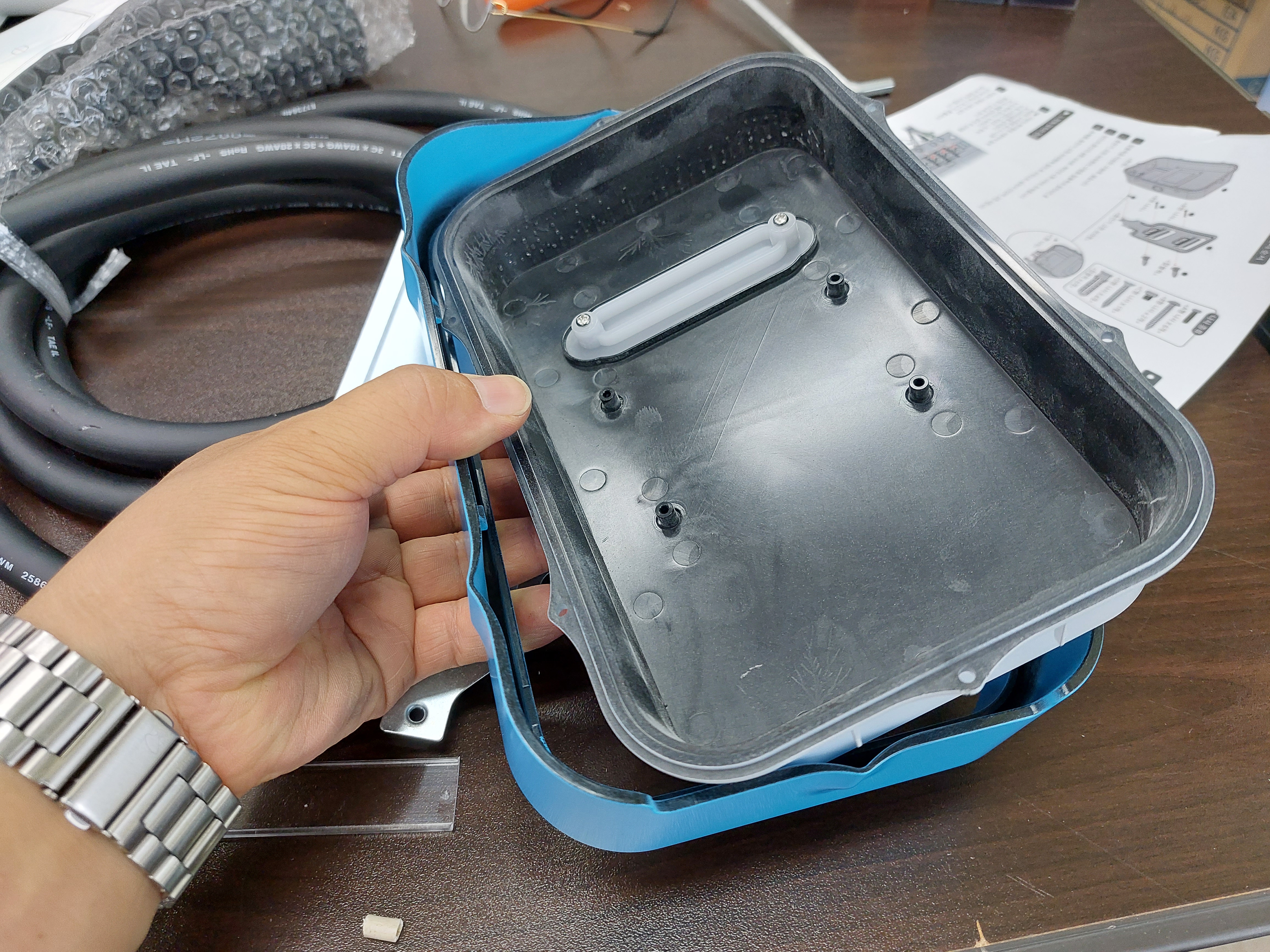

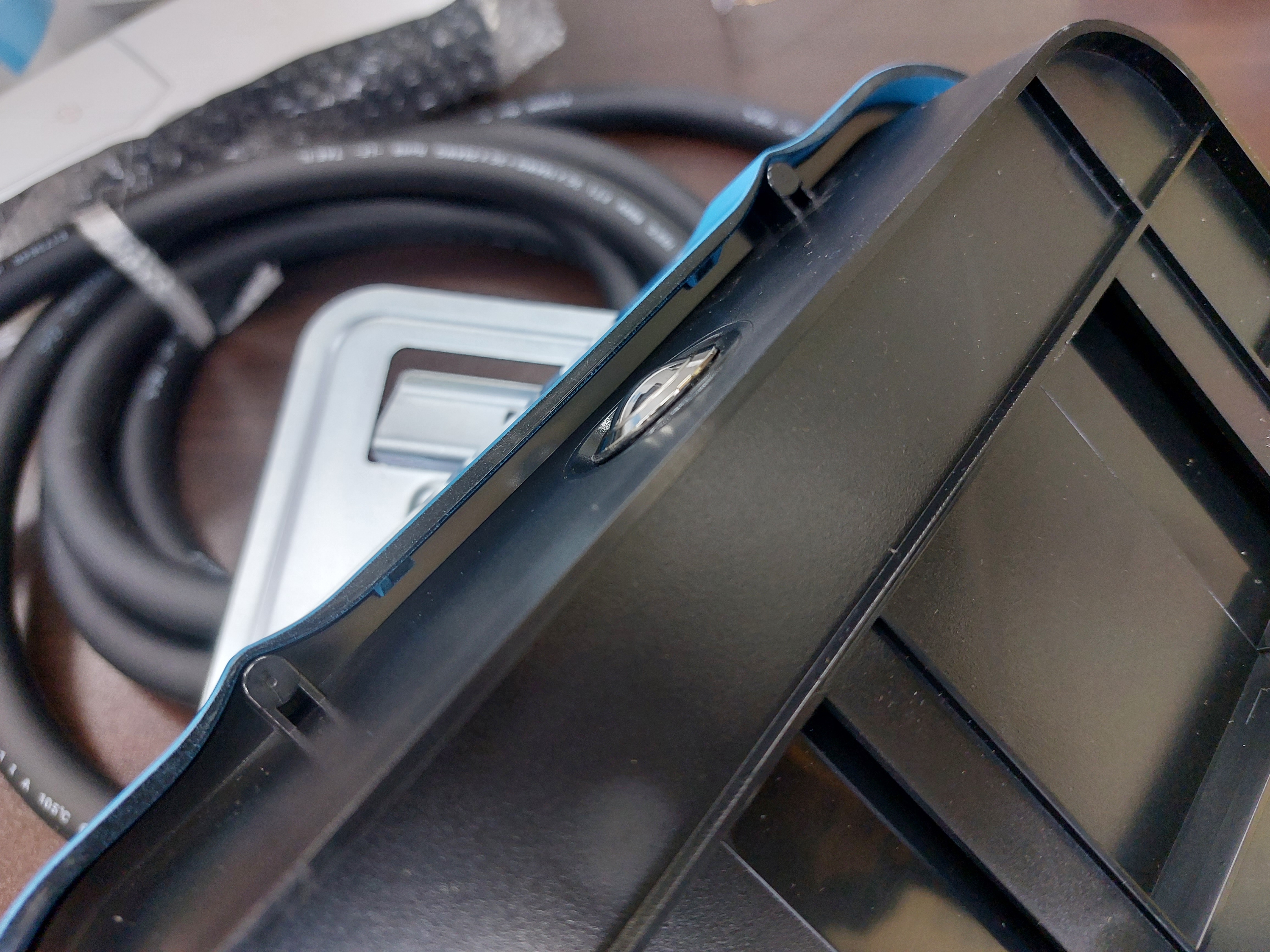

처음에 벗긴 커버도 속커버와 바깥커버가 분리가 됩니다..

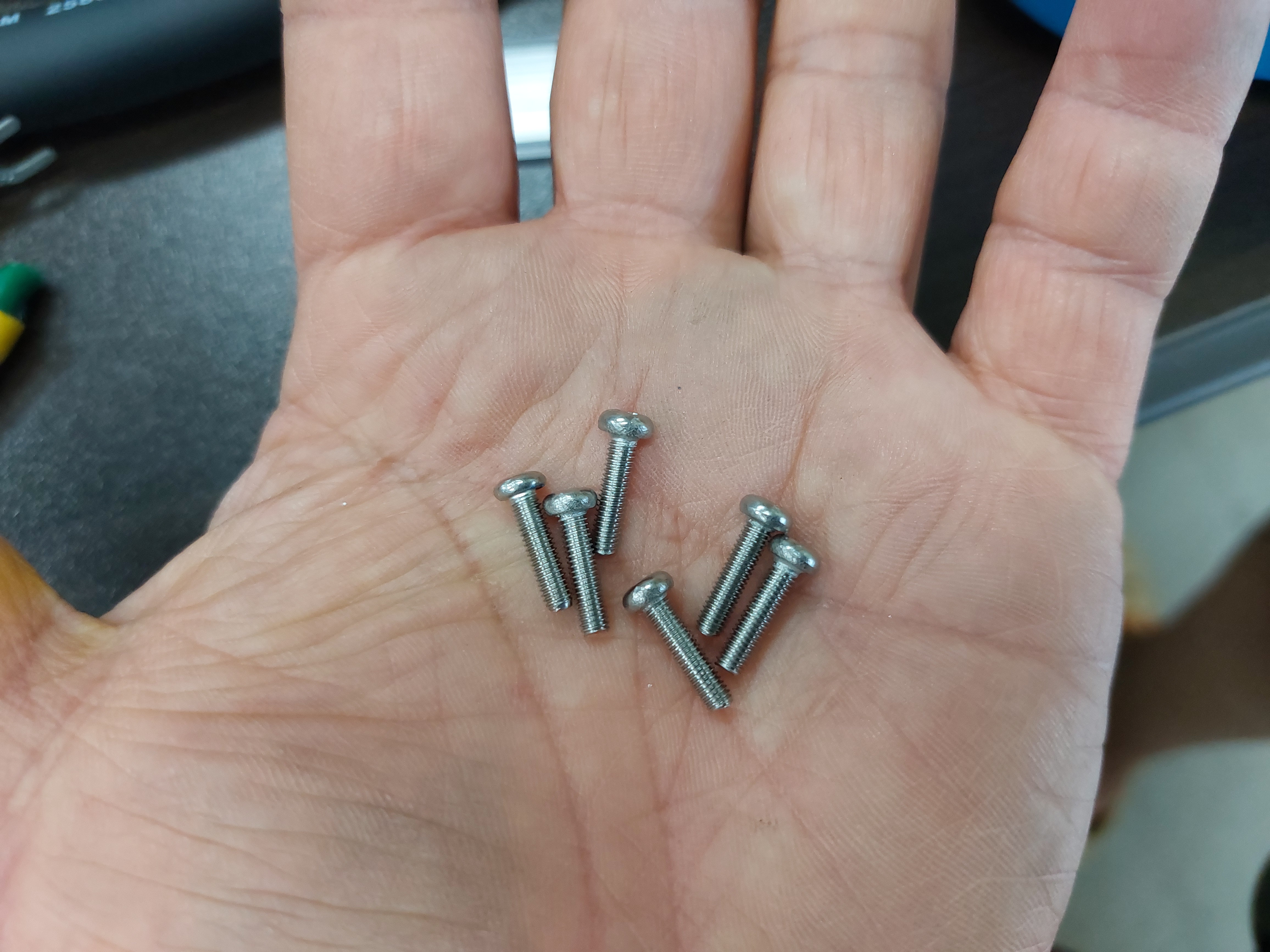

솔 커버를 본체에 고정하기 위한 나사입니다..
나사로 고정을 해야 완전 씰링이 되어 물이 들어가지 않습니다..
이 과정을 거치니 물이 들어가지 않을까 걱정하던 과거의 제 모습이 어디론가 가출을 해 버리네요 ㅋㅋ
애플망고 충전기 좋습니다..

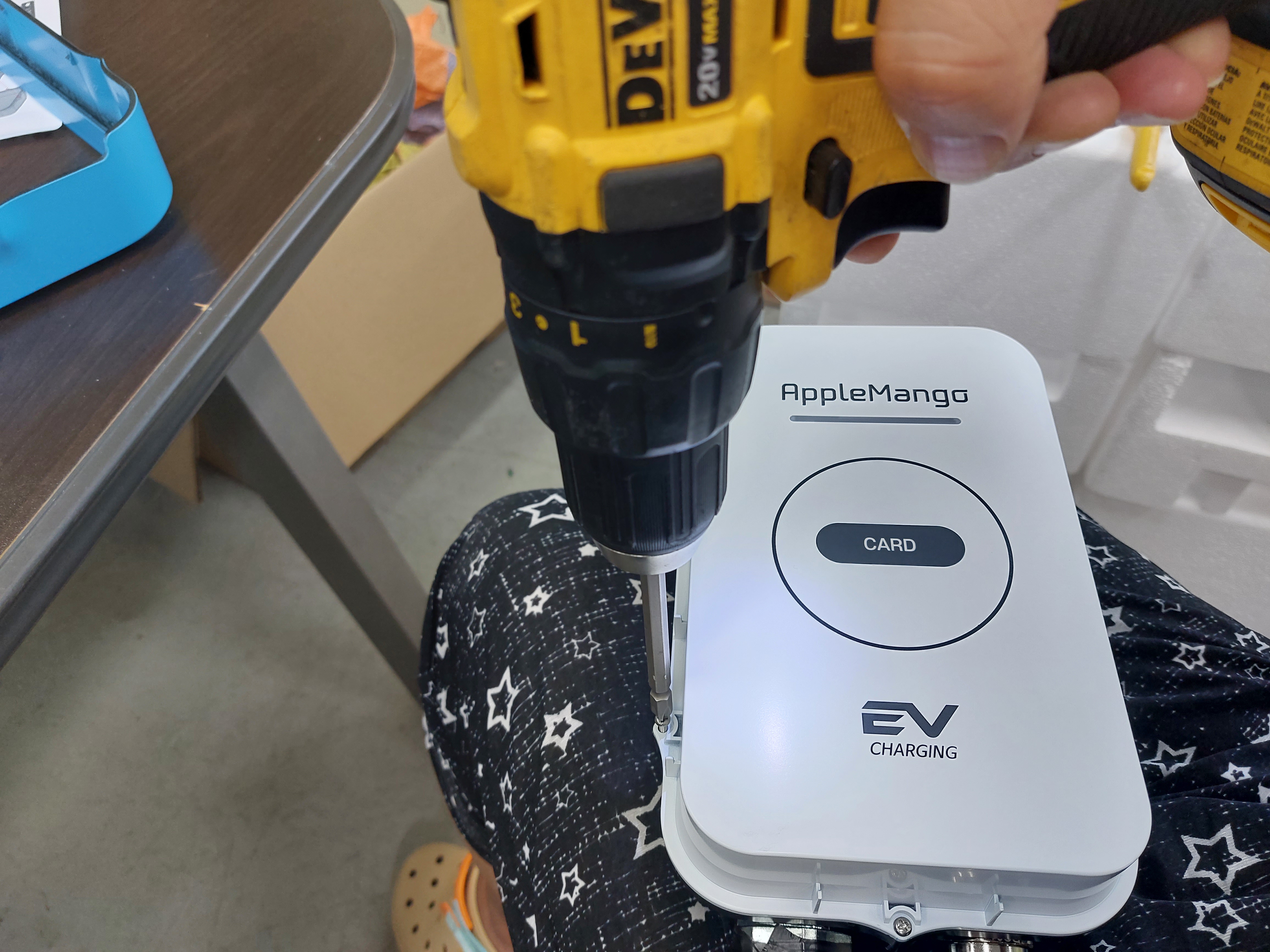

총 6곳에 체결을 하는데 여기 저기 대각선으로 돌아가면서 체결을 해 줍니다..
나사도 1/3씩 돌려 가며 체결해주는게 완전 씰링을 위한 방법입니다..
진짜 본체와 속 커버가 딱 맞아 떨어집니다..
저는 실외에 거치할 것이지만 비 걱정은 안해도 될듯 합니다..
조립 완성입니다..
그런데 오늘은 비가 겁나게 내렸습니다.. ㅠㅠ
하지만 충전을 하지 않으면 집에갈 전기가 없기에....
차단기 내리고 우산 쓰고서 빗속에서 작업을 했습니다.. ㅋㅋ
거치대 고정 !!
이전 충전기 거치대를 박았던 피스구멍 4개가 마음을 아프게 하네요 ㅠㅠ

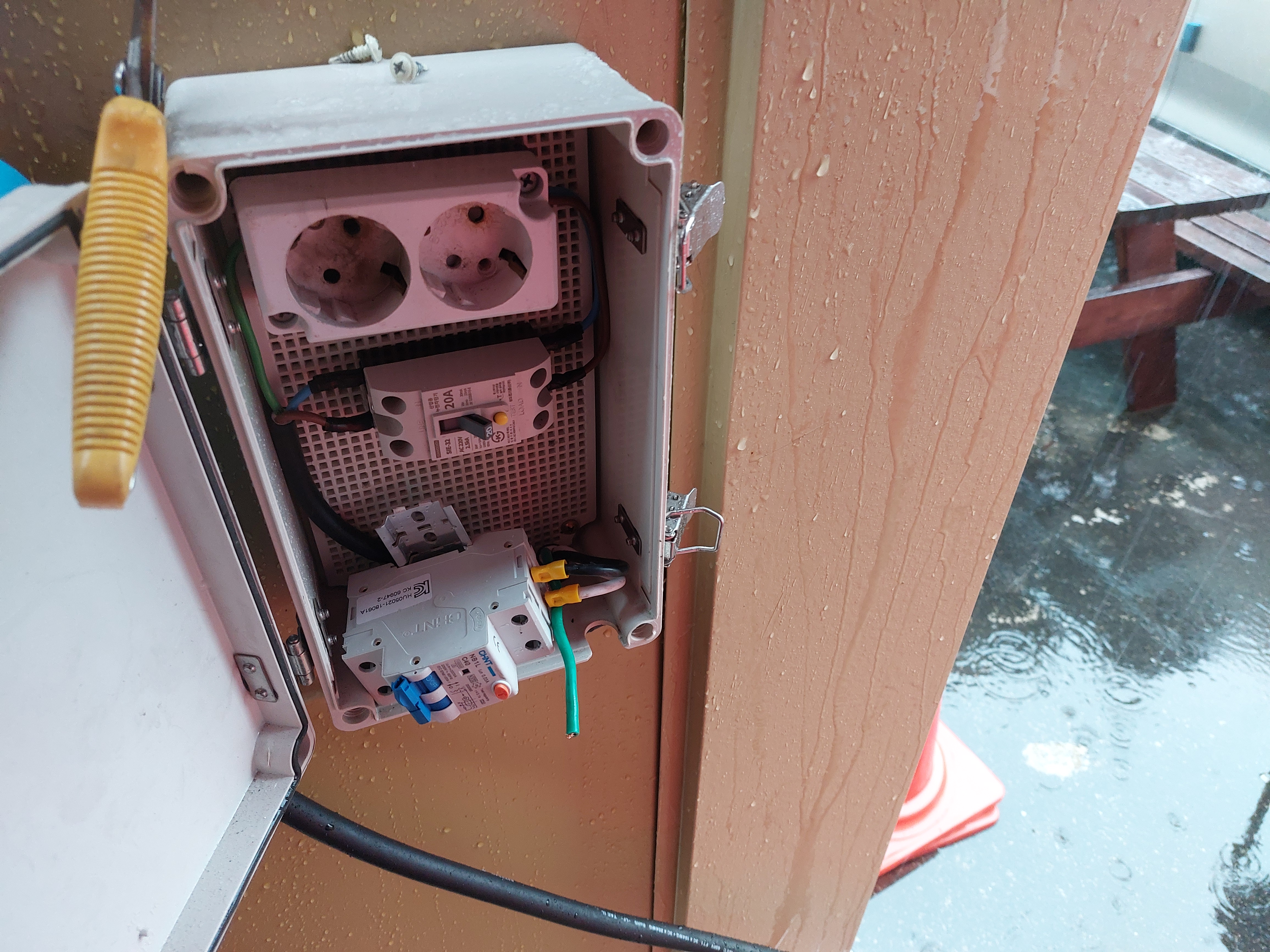

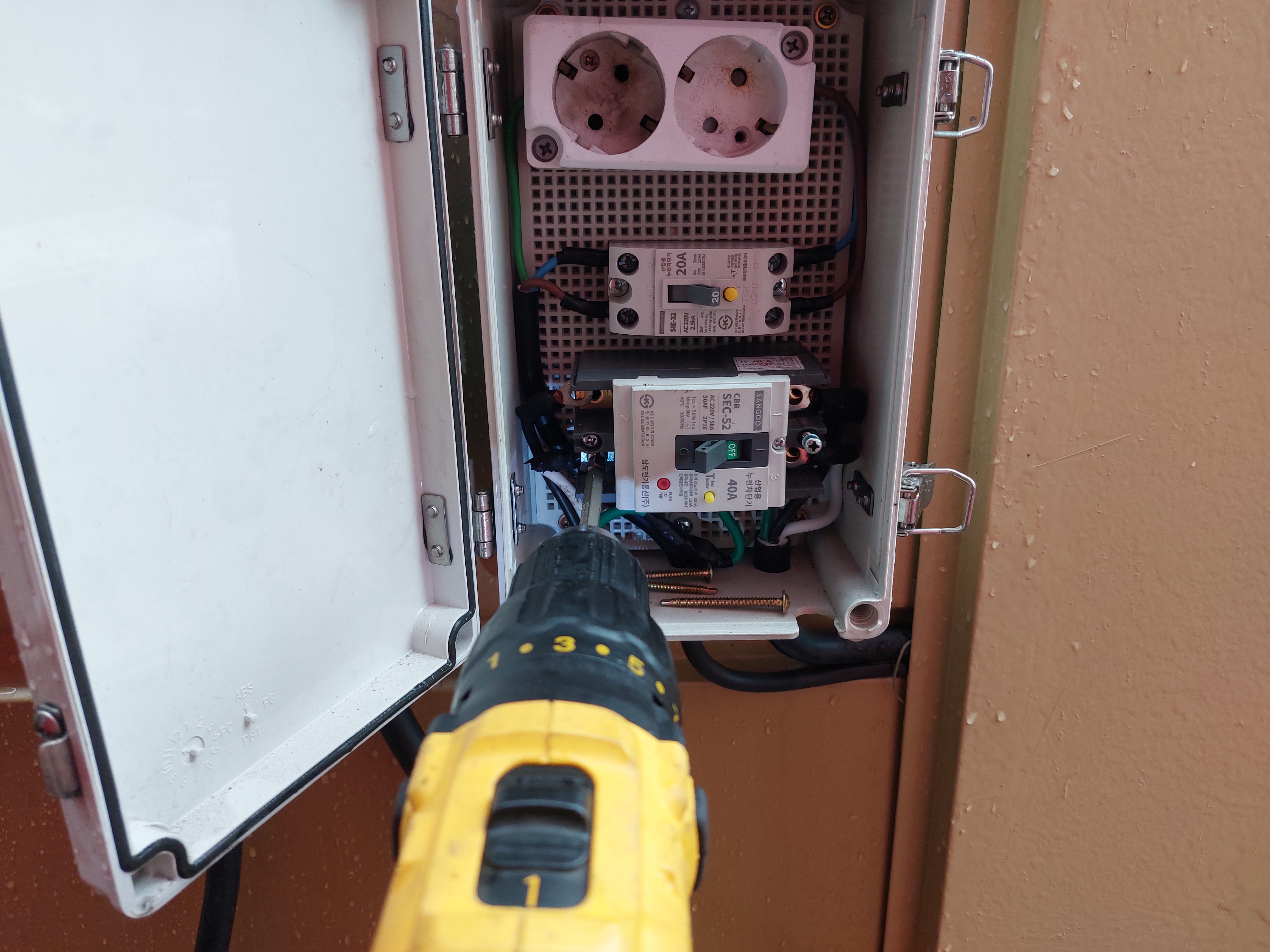

이전에 사용하던 충전기 보호용 누전차단기 해체합니다..

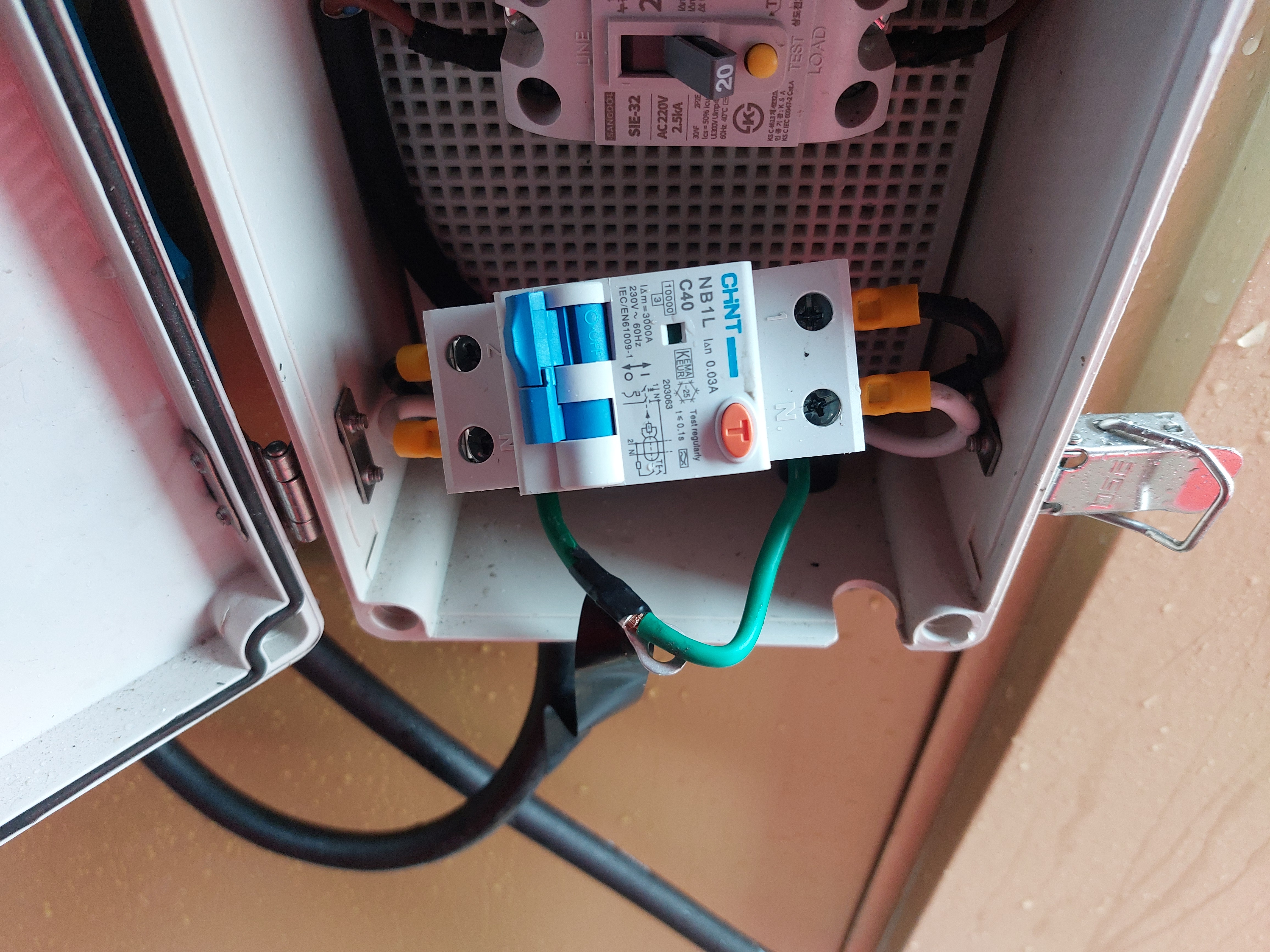

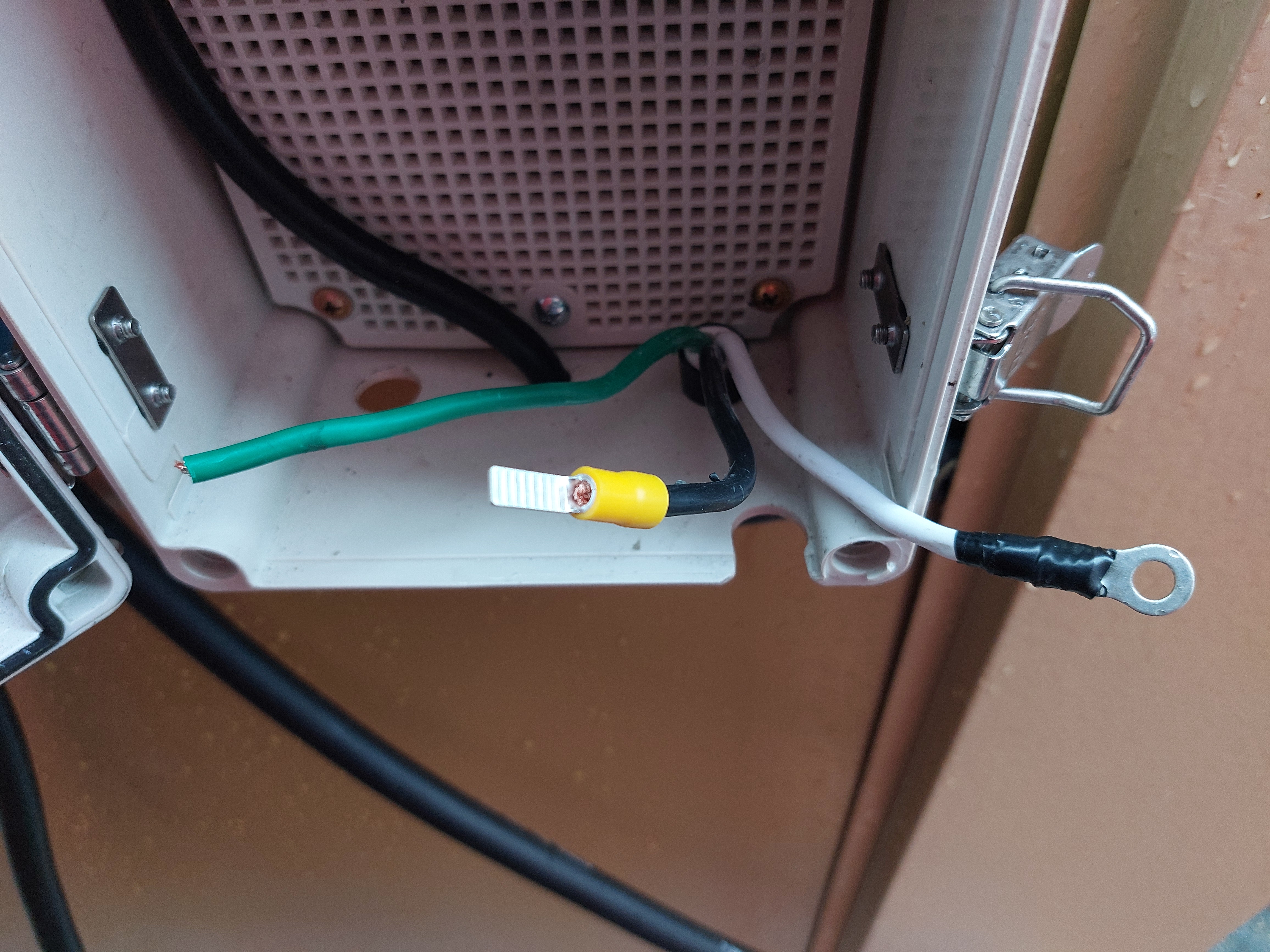

전원 인입선에 압착단자를 연결합니다..
이 단자는 함꼐 포함된 누전차단기에 들어 있던 압착단자입니다..
전기 인입을 위한 전원은 모두 연결 했네요..
충전기쪽 케이블도 연결하여
단자 연결 완료입니다..
접지선은 굵은 압착단자에 서로 끼워 물어 줬습니다.
그리고 테이핑 !!

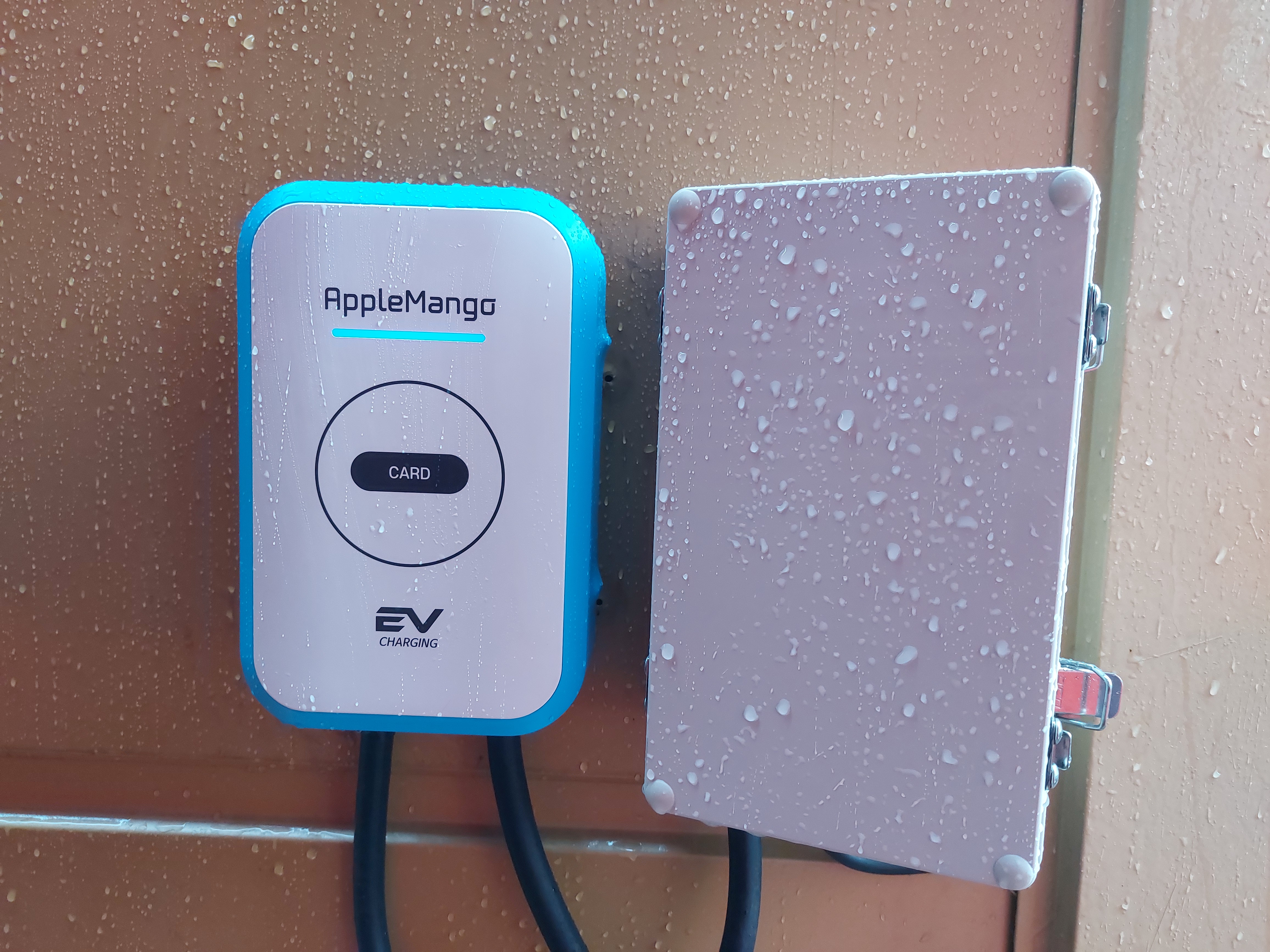

설치 끝입니다..

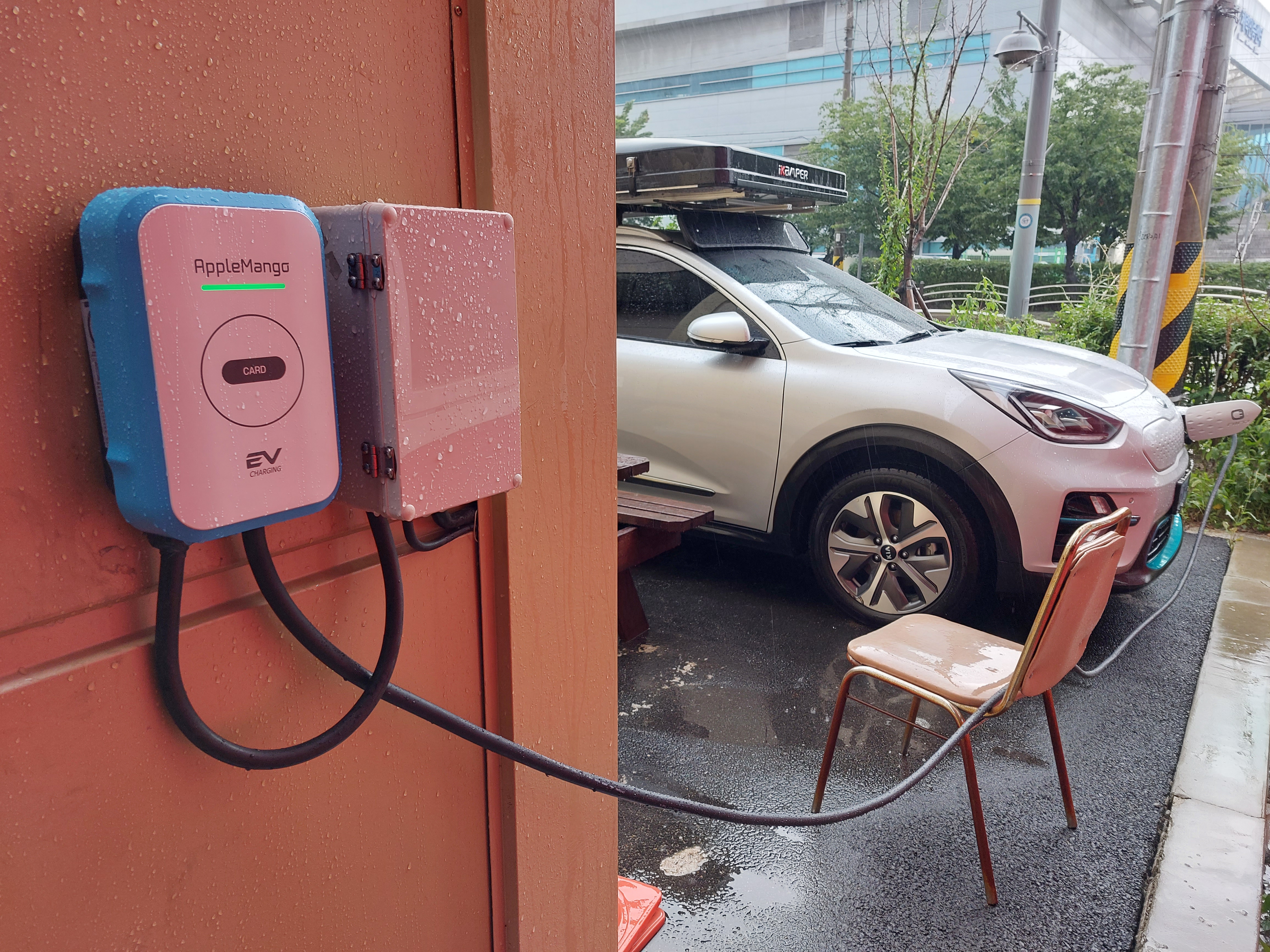

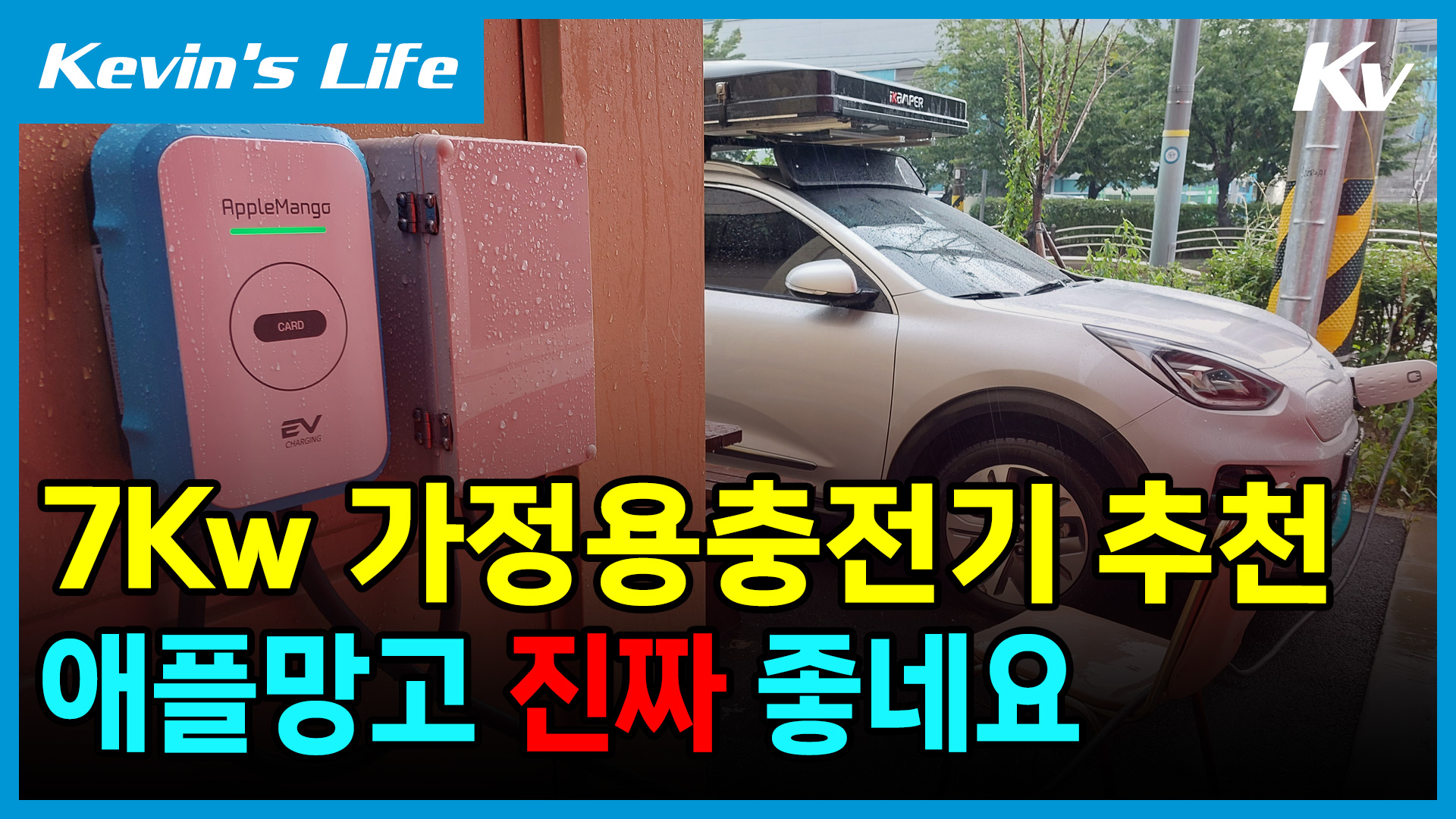

전원 인가하니 이쁜 불이 들어 옵니다.. ^^

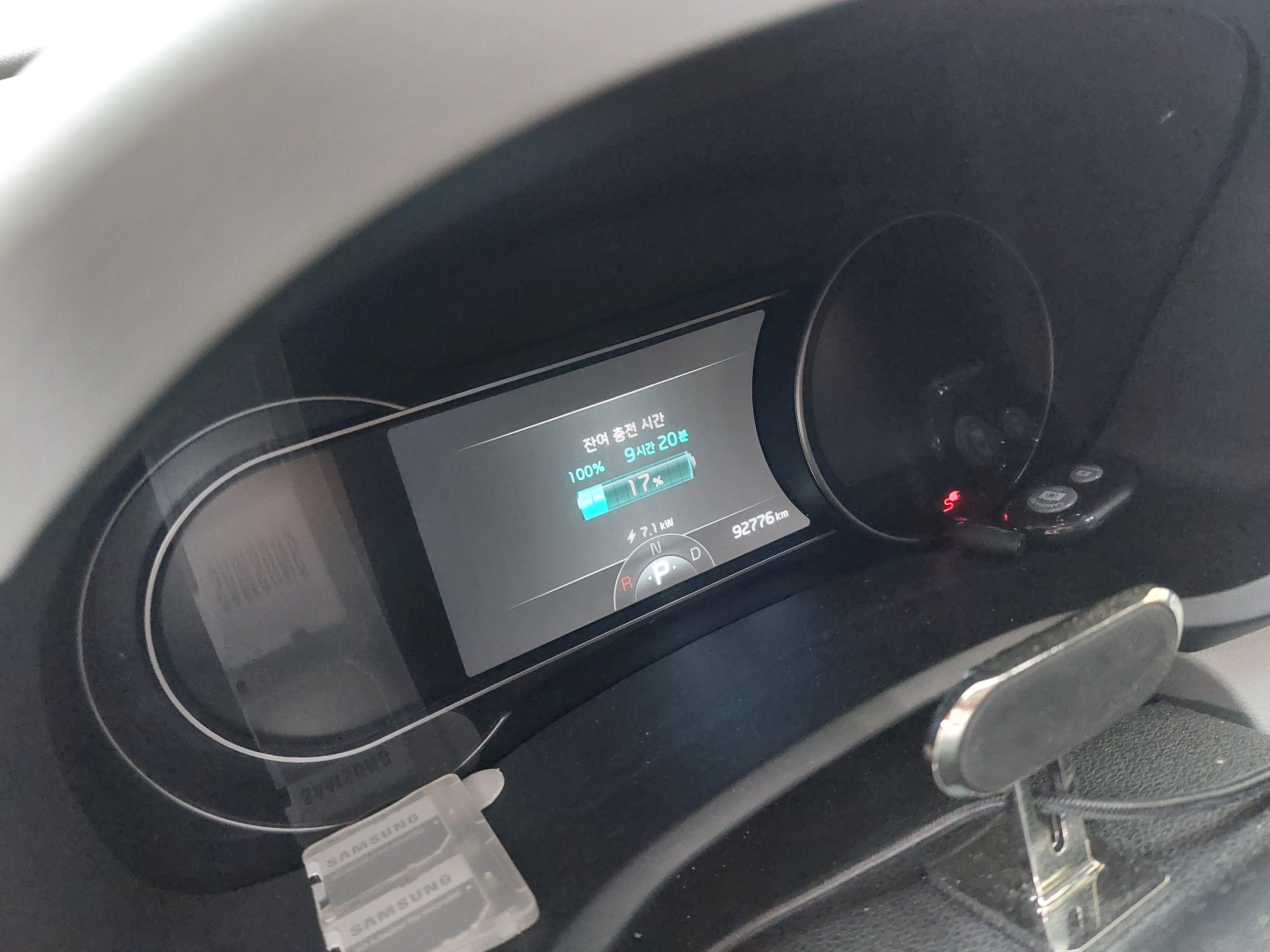

바로 충전 시작입니다.. ^^
충전기 못 달았으면 밥 먹이러 가야할 판이었습니다.. ^^
한줄 요약 !!
가정용 7Kw 충전기를 고민하시는 분이라면 애플망고 충전기 추천합니다..
본 내용은 내돈내산 에 의해 작성한 포스트입니다..
