HP 9010, HP 8020 및 HP 6962 에서 도어열림 메세지 발생시 체크포인트

반응형







이 문서는 도어열림 문제에 대한 완벽한 해결방법을 제시하지는 못 하지만, 우리가 일반적으로 알고 있는 체크포인트 외에 한가지 더 확인해 볼 부분에 대해 설명합니다.







HP 9010이나 8020, 그리고 6962 등..

근래 유통되는 프린터 들을 만지다 보면 발생되는 오류 중 하나가 도어열림 메세지가 사라지지 않는 다는 겁니다.



과거 8020과 6962 를 많이 접해 본 제 경험상,

그래도 어느 정도 빈도가 높은 오류였는데요.



이번, 연휴를 맞이하여 해당 오류 해결방법에 대해 적어 보겠습니다..









일반적으로 도어열림 메세지가 나타나는 경우는



1.프린터 전면 도어가 열렸을 경우

2.ADF 유닛이 들어 올려져 있을 경우



이 두가지 상황에서 프린터는 도어가 열렸다라고 에러메세지를 보입니다..







그런데,  상판 유닛을 내리고

전면 도어 덮개를 닫아도 이 문제가 해결되지 않는 경우가 있는데

참 난감합니다.





죄 없는 케이블도 바꿔보고 해도 해결되지 않는 경우....

메인보드 교체까지 고려해야 하는 눈물나는 상황이 생깁니다.. ㅠ







이해를 돕기 위해

HP9010 프린터의 ADF 유닛을 들어 올릴 경우에

상판이 누르고 있던 스위치가 내려옴으로 인해 도어열림 센서 (IR Sensor 지만 그냥 도어열림이라 칭합니다.) 가

반응하고, 문 열렸다 라고 메세지를 띄웁니다..

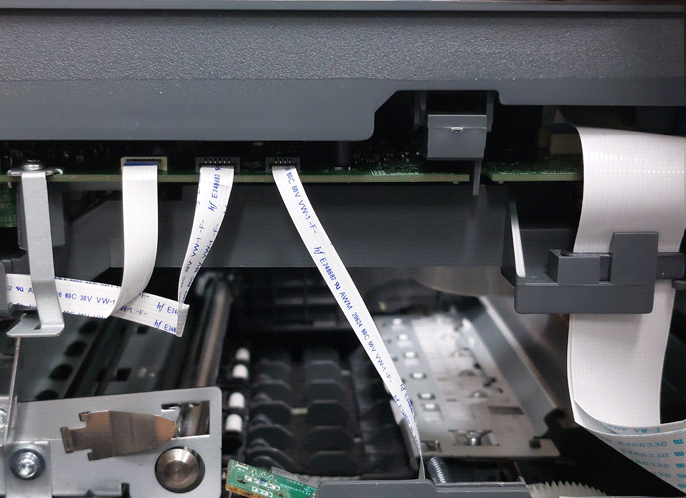

HP 9010 상판 유닛 / 도어열림 센서





위 사진에서 메인보드 사이로 빗장이 내려 오면서 신호를 차단해 주게 되고

센서가 그걸 감지해서 문 열렸어 !! 라고 반응하게 됩니다.



이에 우리는 작업을 할 때, 강제적으로 메탈클램프 같은걸 꼽아서 빗장이 내려 오는걸 내려오지 못하게 눌러주고 일을 하고있습니다.













그리고, HP 9010 같은 경우에는 전면부 도어 열림 센서가 하나 더 있습니다.

동작 방식은 위와 동일합니다.





HP 8020 같은 경우는 전면 커버는 전원 스위치와 함께 별도의 PCB로 만들어져 FPC케이블로 메인보드와 연결되어 있습니다.

장비가 없으서 사진은.... 없습니다.







다만 HP 9010 기분으로 전면부 도어 커버가 여닫힐 때 동작 모습은

아래 사진과 같습니다..

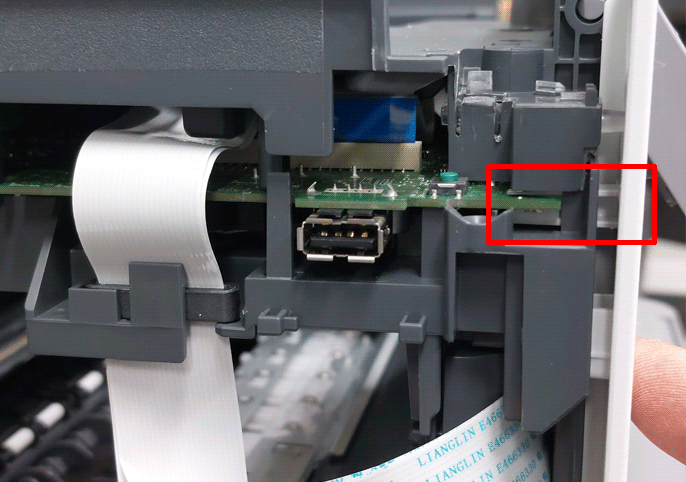

여기서는 커버를 닫게 되면 커버의 하연 플라스틱이 메인보드의 센서에 빗장을 걸어 주는 역할을 합니다..











HP 9010 전면 도어센서 동작상황













그러면,

이러한 도어 열림센서는 어떻게 생겼는지 보도록 하겠습니다..

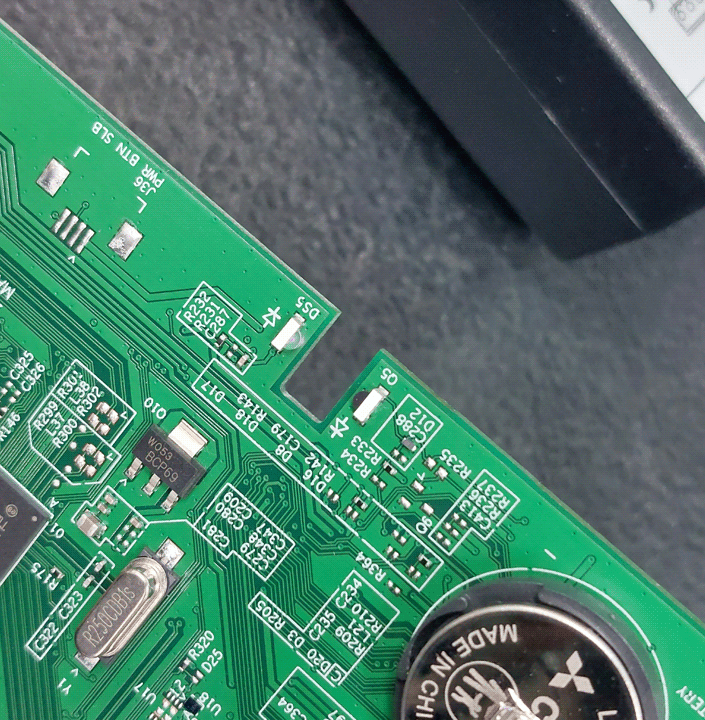

바로 아래 사진이 HP 9010 의 메인보드입니다..

가운데 ㄷ자 형태로 들어간 부분의 부품 2개를 잘 봐주세요.



바로 Q5 와 DS5라고 표기된 부품입니다.











DS5는 적외선 LED이고 프린터에 전원이 들어가면 LED가 계속 켜져 있습니다.

Q5는 적외선 수신 센서인데요.

이 녀석이 DS5가 쏘는 빛을 받아 들이면서 아 ! 문이 닫혀 있구나. 하고 인지하는 방식입니다.



그러다 (빗장이 걸려) 빛이  차단되면 센서가 문이 열림 이벤트를 발생시킵니다.







그런데 문제는

우리는 개나 고양이가 아닌지라 저 적외선 LED가 켜져 있는지 꺼져 있는지 바로 볼 수 없습니다.

다만 스마트폰 카메라 어플을 실행해서 카메라 렌즈로 적외선 LED를 보게 되면 볼 수 있습니다.

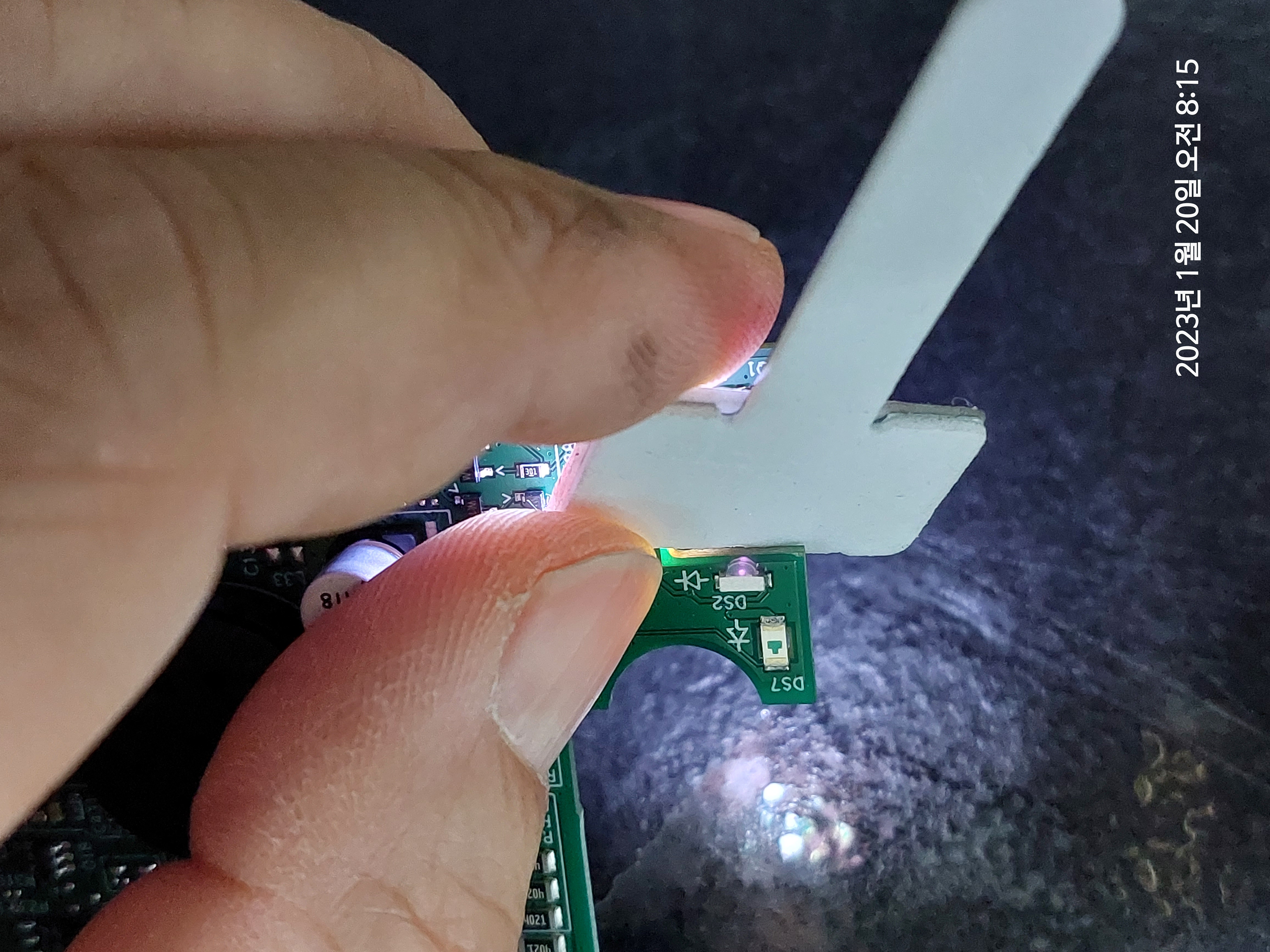

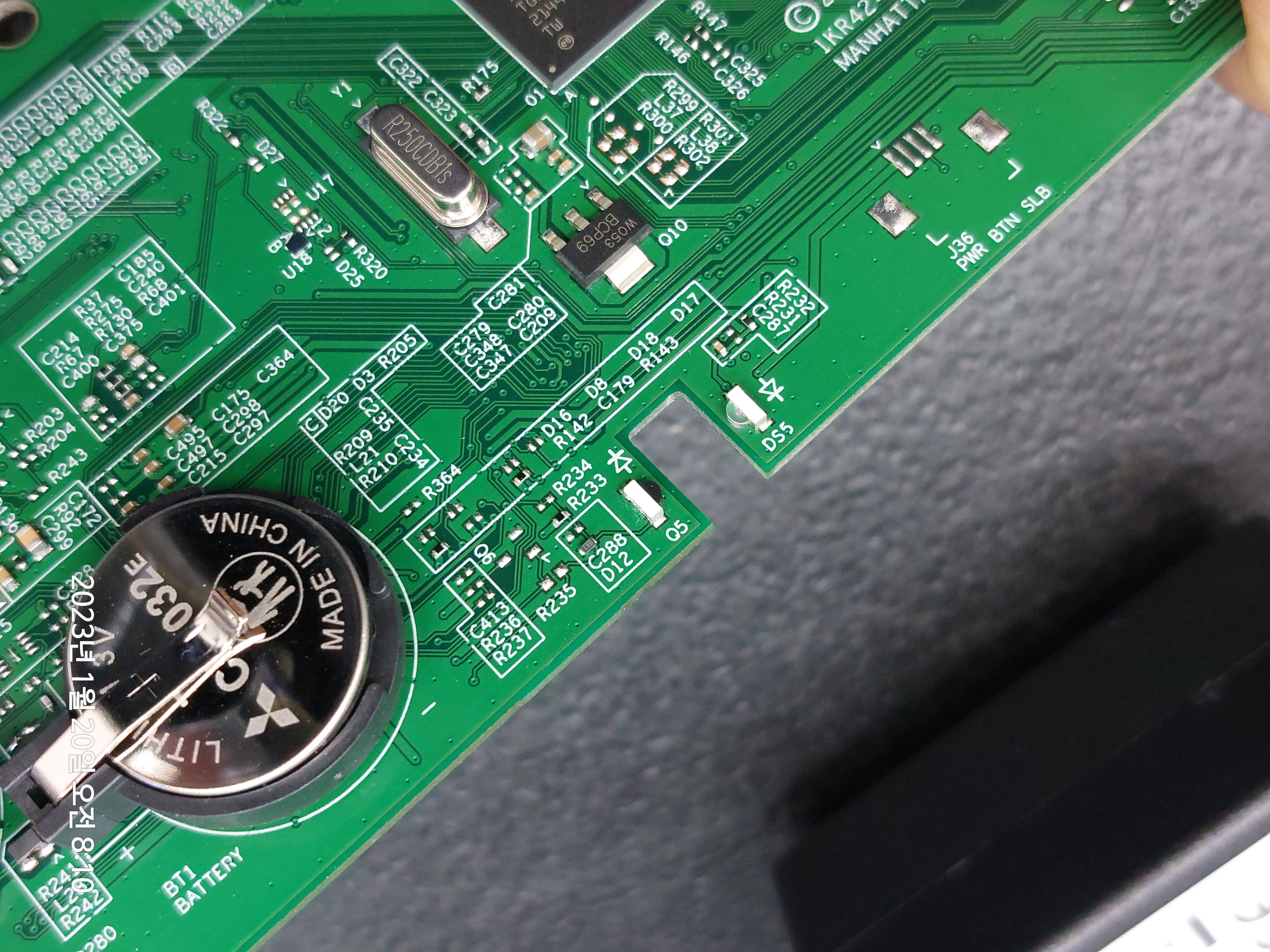

아래 사진은 HP 9010 메인보드에 전원을 인가한 상태에서 카메라로 찍은 사진인데요.

주변 및이 너무 밝아 적외선 LED가 켜져 있는게 잘 보이지 않아

형광등 불빛을 가려준 후 어두운 상태에서 찍은 사진입니다.



아주 조그맣게 핑크빛 LED가 켜져 있는게 확인 되실거에요.





















HP 9010 메인보드의 전면 커버의 도어센서도 마찾가지로 핑크빛 불이 켜져 있습니다.

























정리하겠습니다..



도어열림 메세지가 사라지지 않는다면

카메라 어플을 실행 후 LED를 한번 살펴 봐 주십시요.



실제 도어열림 오류를 일으키는 보드가 LED가 켜지지 않는 보드를 확인할 수 있었습니다.







LED문제가 아니라면 적외선 수신부 문제일 수 도있다고 보이지만,

저기 위에서 언급한 수신부 IR Sensor도 체크할 수 있는 방법이 있는데 쉽지 않네요. ㅠ

(제가 전자전공이 아니라... ㅠㅠ)



아예 IR SENSOR 쪽에 영구적으로 쇼트 시켜버리는 방법도 좋을듯 하지만.... ㅎㅎ;;;





이 부분 관련하여 차후 더 개선된 방법이 있으면 보충하도록 하겠습니다.



해피 설 연휴입니다.. ^^
