이 글은,
일전에 올렸던 HP 8710을 비롯한 HP 7740 등의 복합기에서 발생하는
스캐너 오류에 대한 글의 연장된 글입니다.
HP 8710, 8720 & HP 7740, 7720 등 스캐너 에러의 모든 것. 스캐너 오류 원인과 수리
그동안 HP 6962, 6978 등 6900 시리즈 장비를 6500대 가량 점검 및 수리를 진행했고 HP 8020, 8030 등 8020 시리즈 장비를 5000여대 점검 및 수리를 해보니, 스캐너 오류를 일으키는 원흉은 크게 두가지입니다
richnam.com
위 포스트에서 스캐너 모듈 구동모터(Scanner Drive DC MOTOR)의 호환성에 대해 간단히 말씀 드렸는데요.
이번 포스트에서는 좀더 자세히 적고자 합니다.
그동안 장비 수리하면서 빼 놓은 스캐너 구동모터는 수량이 꽤 되는데요.
대부분 호환되는 것으로 보입니다.

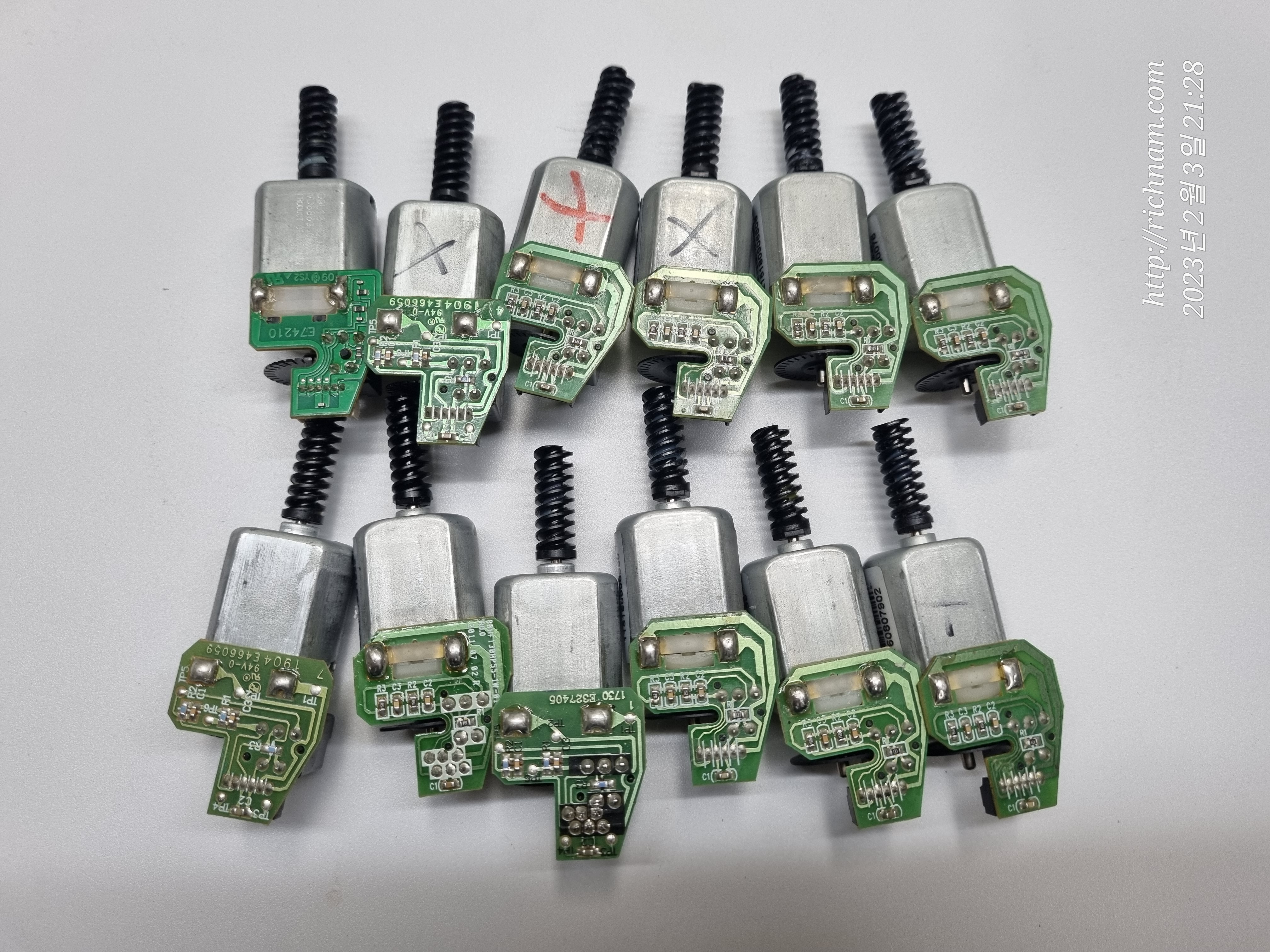

위 사진에 보이는 모터들은
HP 6962를 비롯하여 HP 8020 그리고 HP 7740 등에서 빼낸 모터들입니다..
자,, 하나씩 살펴보도록 하겠습니다..

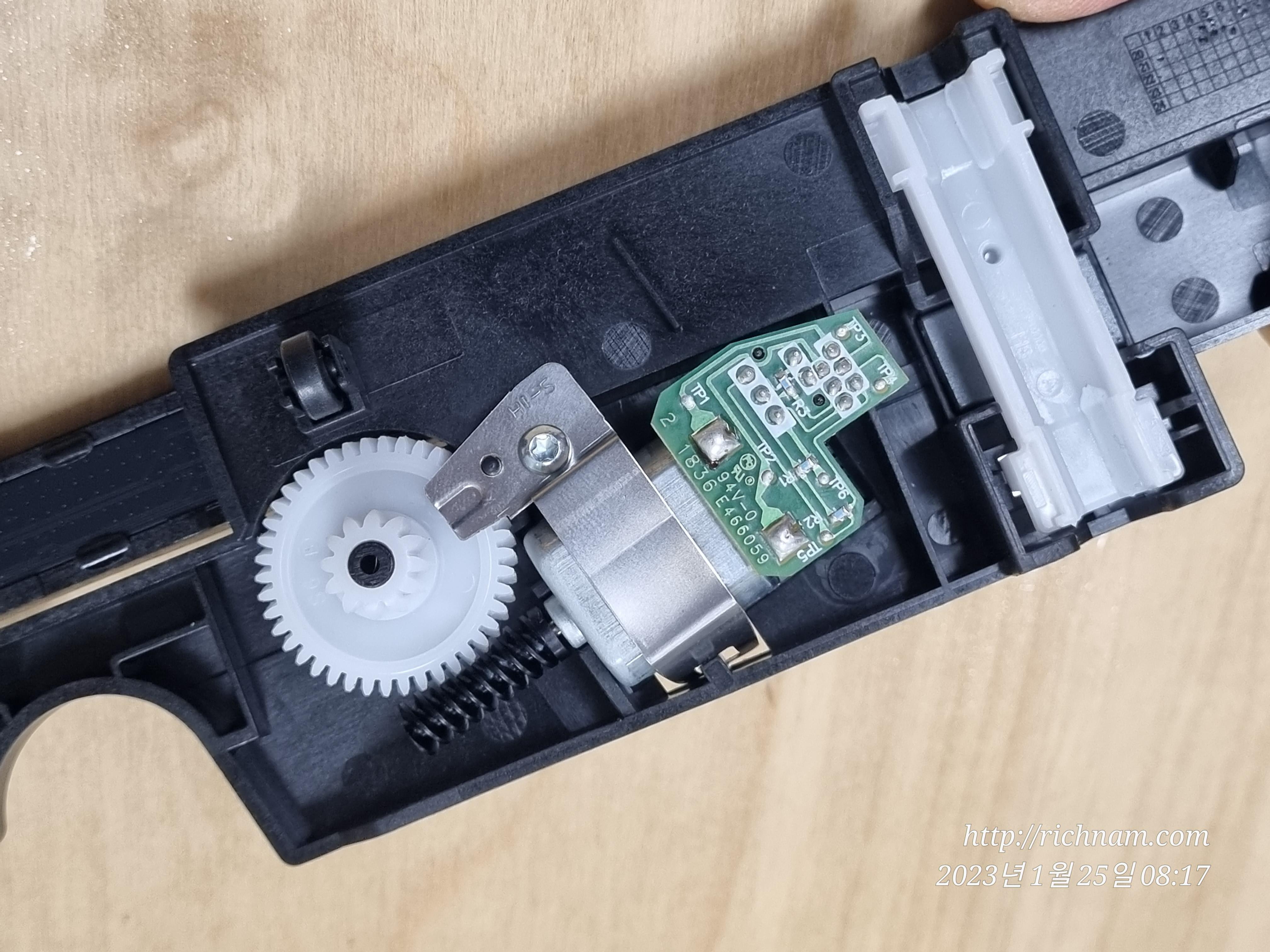

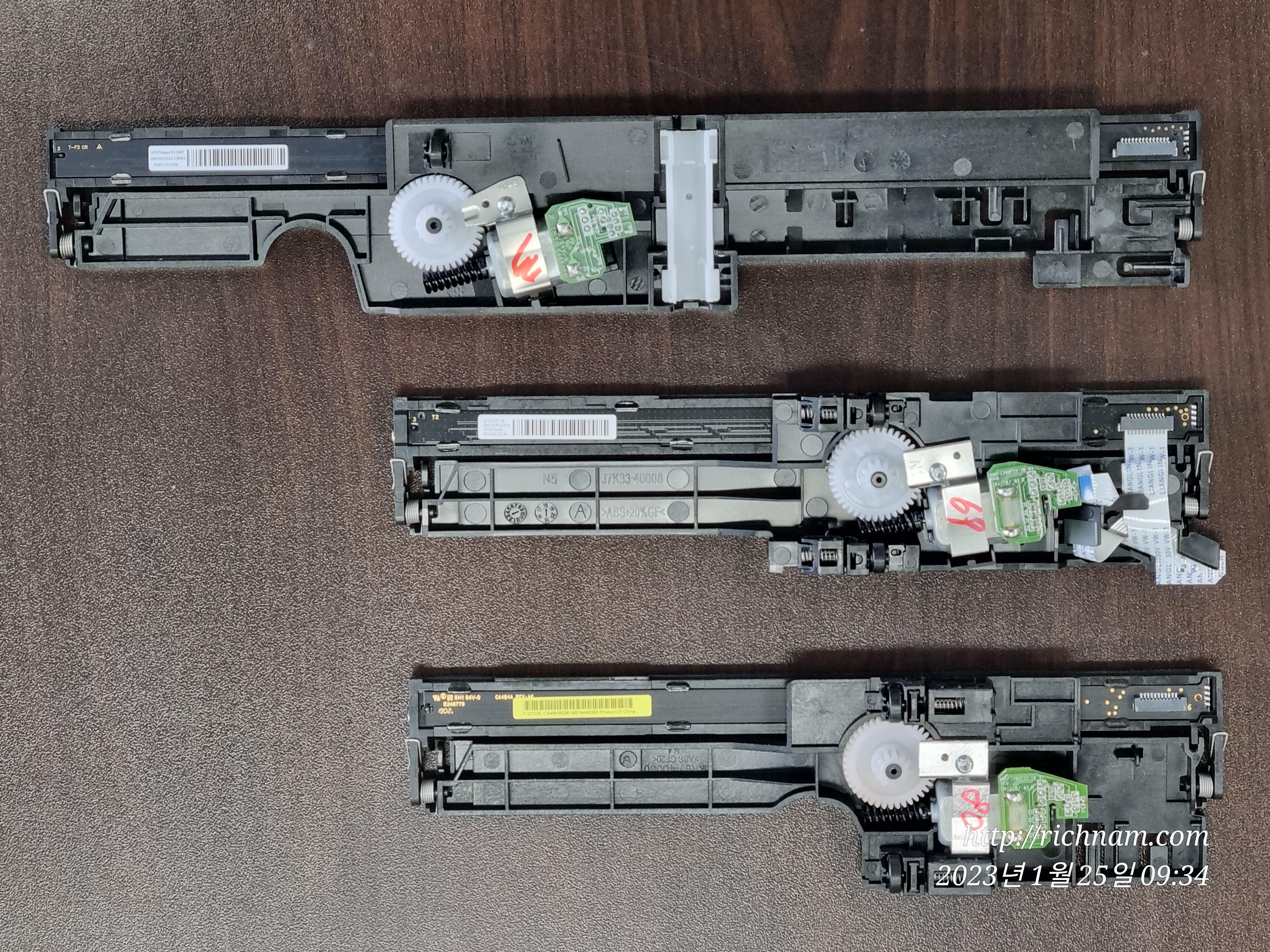

실제 위에 언급한 세가지 기종에 대한 스캐너 모듈을 보면 그 구조가 동일합니다..
LED센서와 스캐너 모듈을 이동시켜 주는 구동모터가 전부인데요.
보기에도 비슷하죠 ?
스캐너와 관련된 오류는 이전 포스트에서 밝힌 바와 같이 구동모터의 엔코더 센서가 손상된 경우 그리고 LED센서가 망가진 경우 두가지 인데요.
저는 지금까지 봐 온 에러의 형태는 대부분 구동모터가 손상된게 원인이었습니다.
ADF에도 동일한 모터가 들어가 있는데
이 모터도 잘 나가더군요.
HP 6962와 HP 8020 을 약 1만대 가까이 점검해 본 결과 ADF문제의 대부분이 물리적인 파손을 제외하면 이 모터였으니 말입니다..

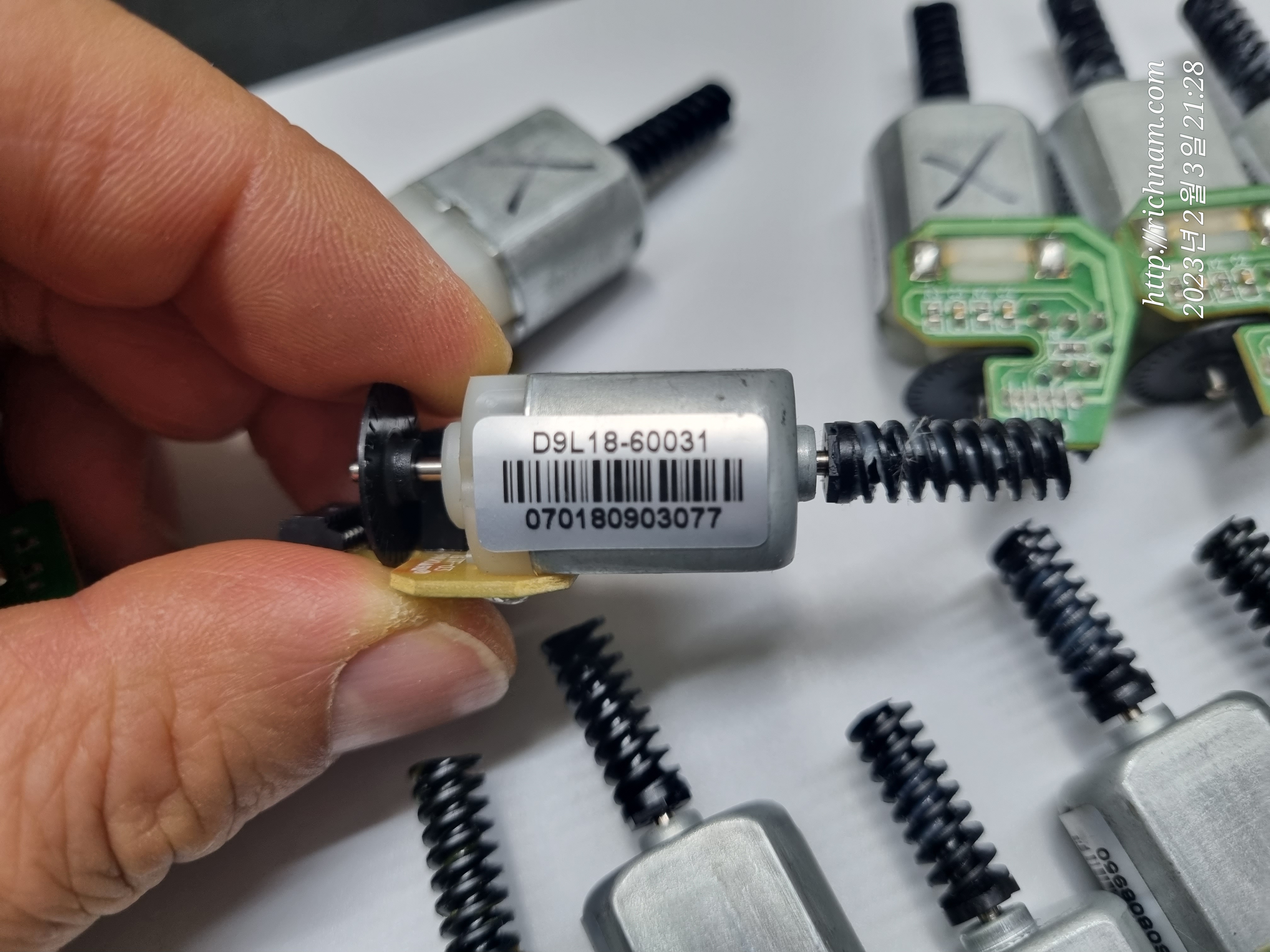

스캐너 구동모터의 품번은 대부분 D9L18-60031 로 되어 있더군요.

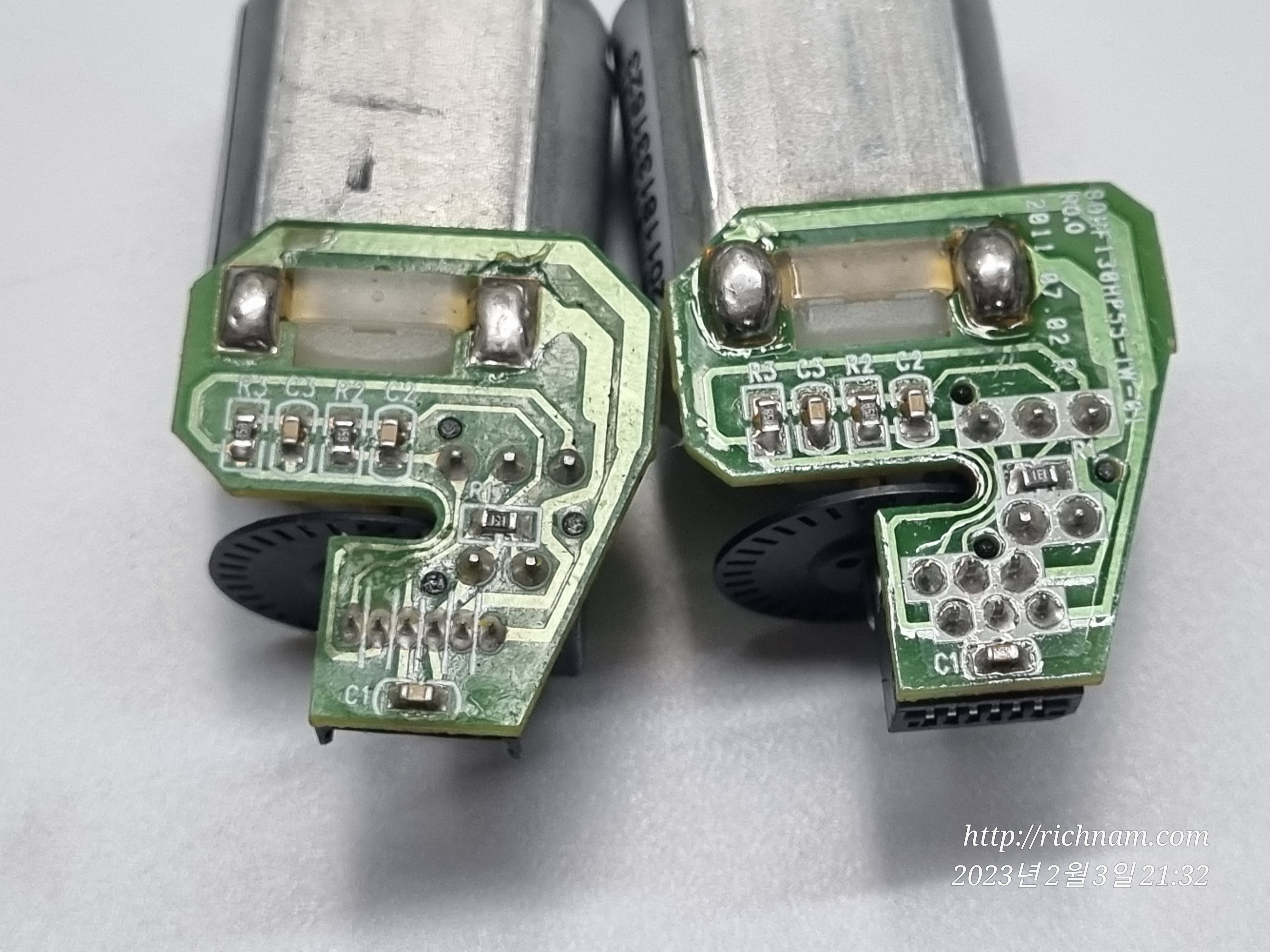

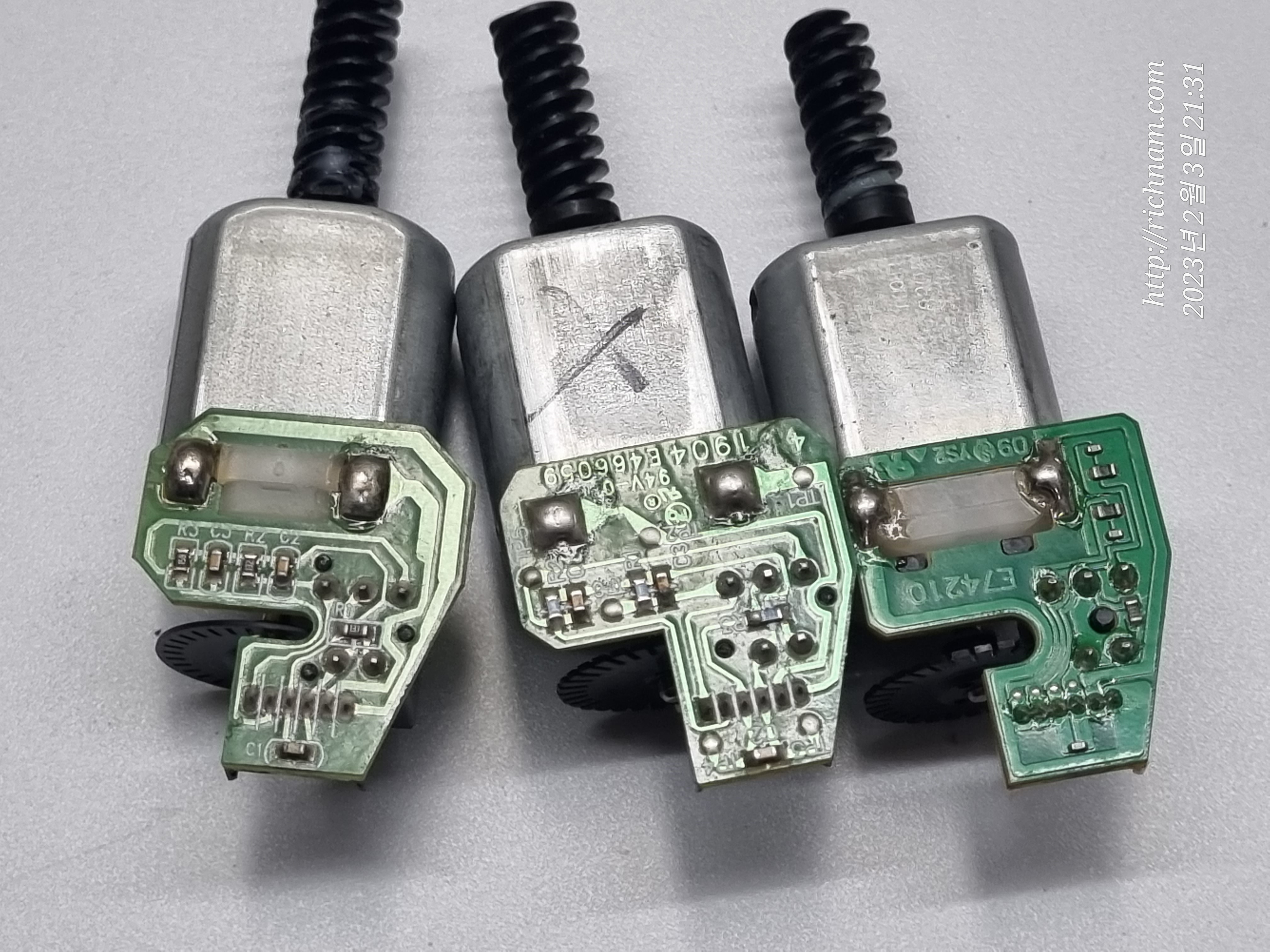

그런데 모아 둔 모터의 외관상 차이가 있는 종류는 3종이었습니다..
PCb레이아웃이 달랐거든요.
하지만 모두 동일한 품번을 가진 한종류 제품이랍니다.

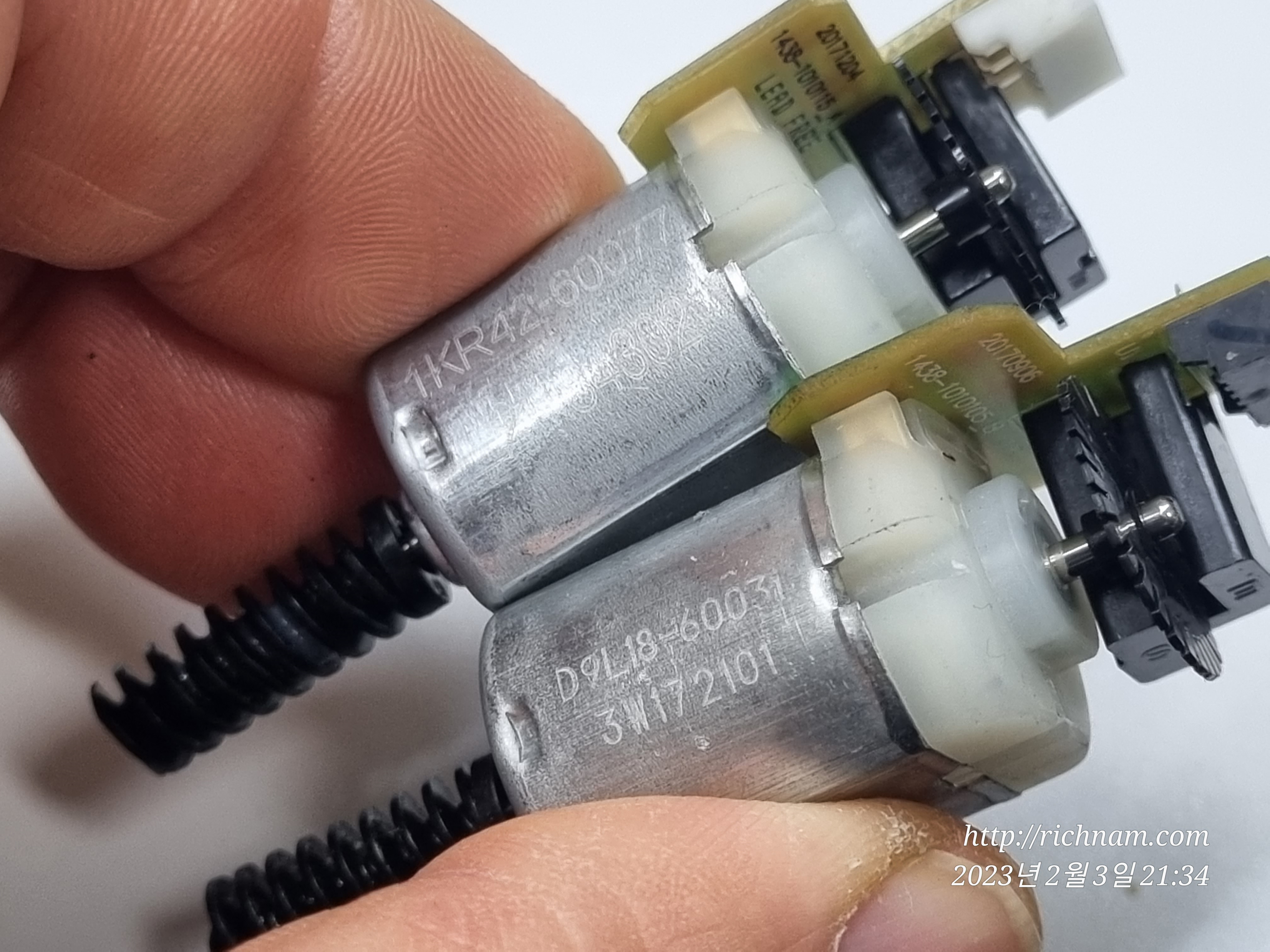

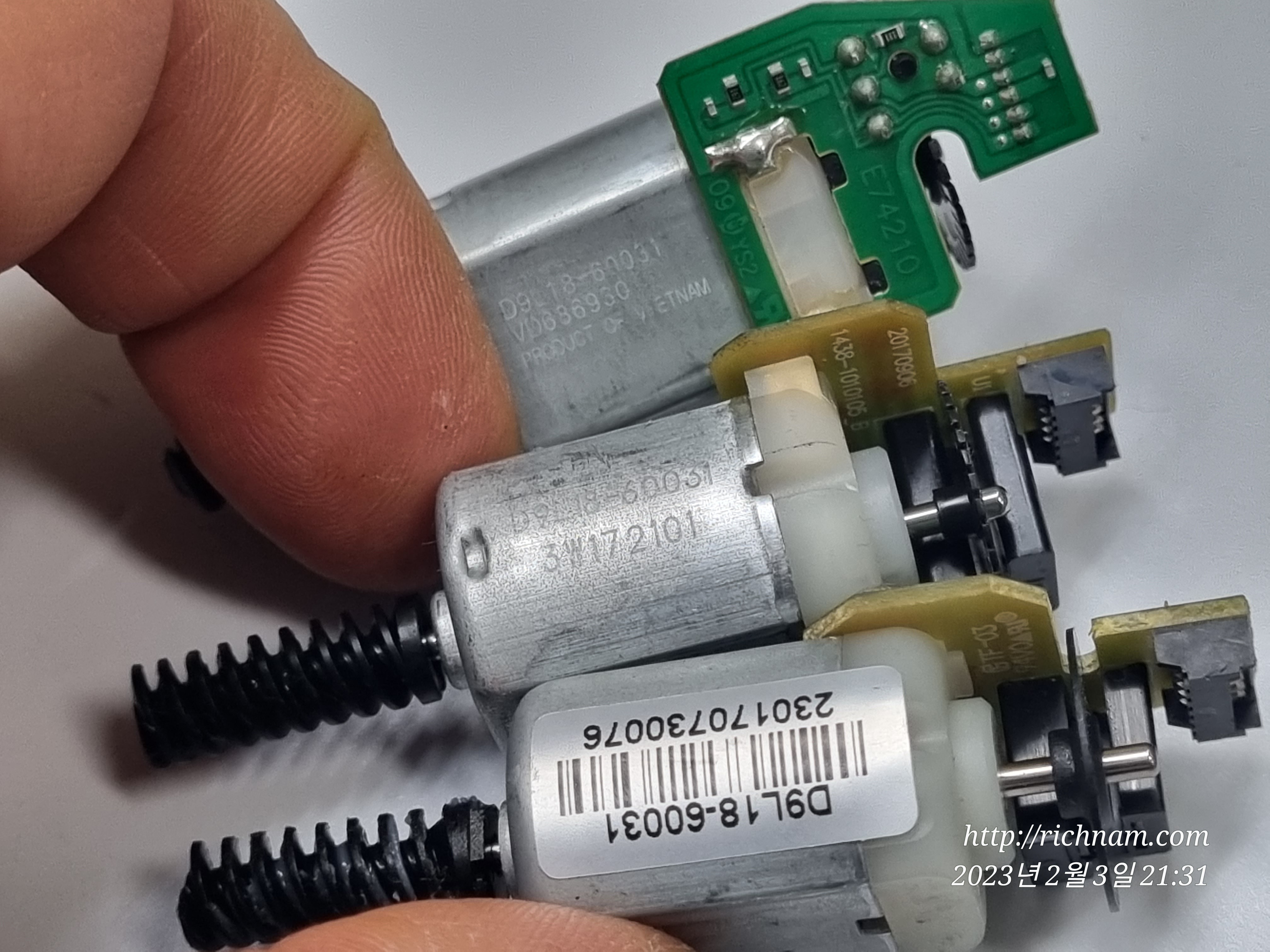

품번이 새겨진 방법과 위치가 다릅니다만
동일한 60031 가 마킹되어 있습니다.
또 하나 재미난게

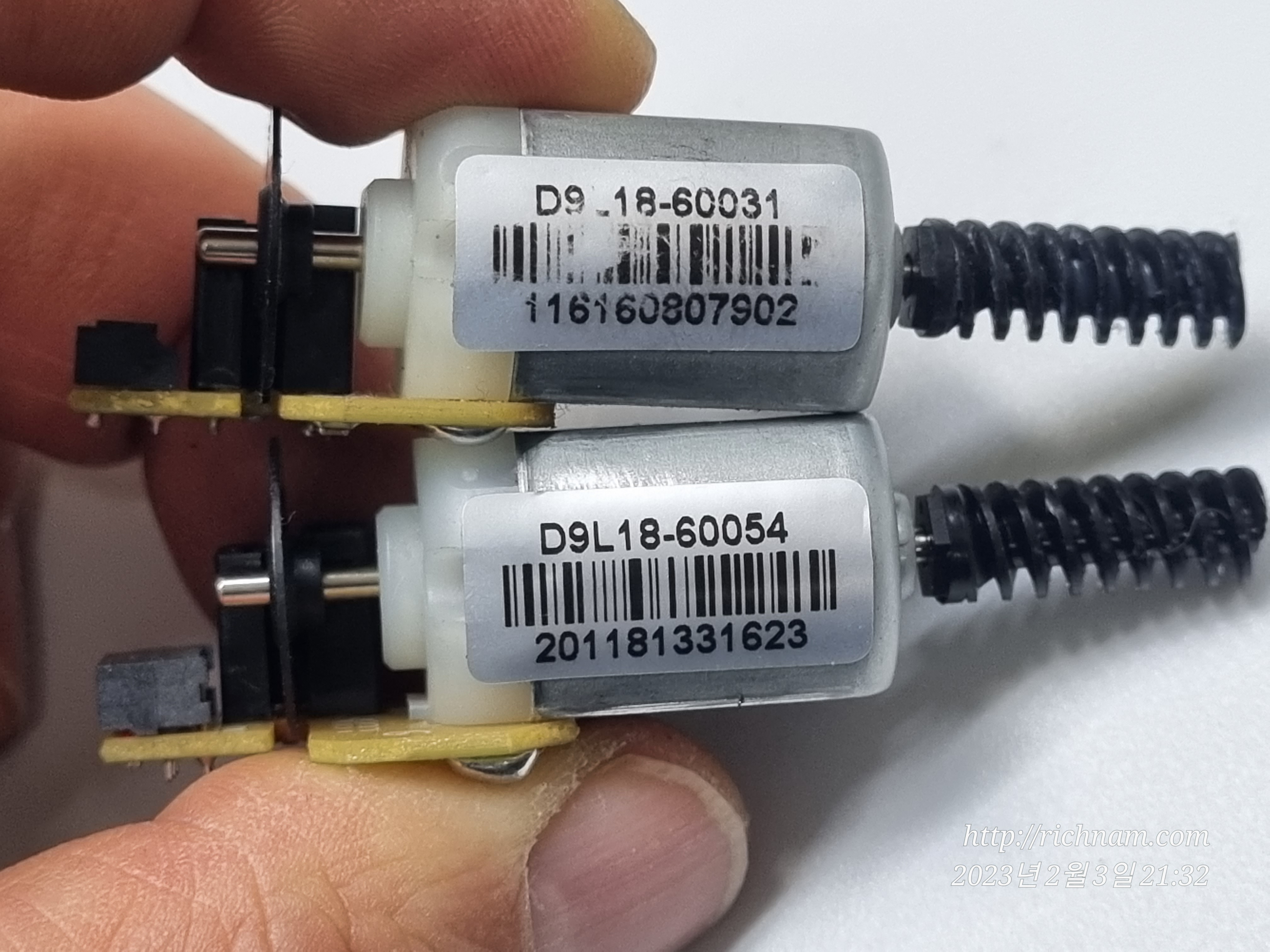

아래의 두 제품 품번은 다릅니다.
하지만 PCB레이아웃은 같습니다..
보기에는 잘라 보이지만.... 같은 이유는 아래에서 설명 드릴게요.
품번이 다르죠 ?

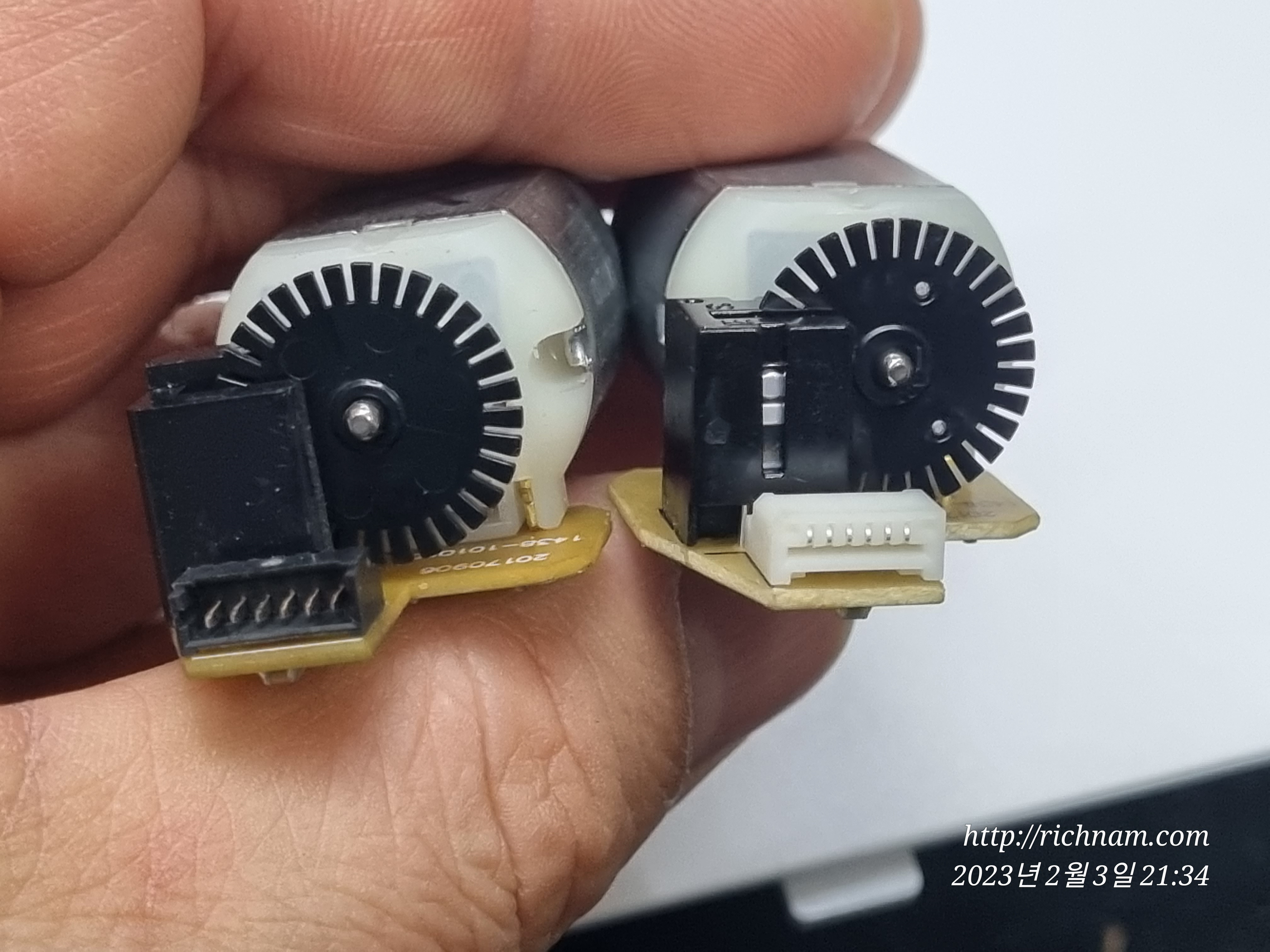

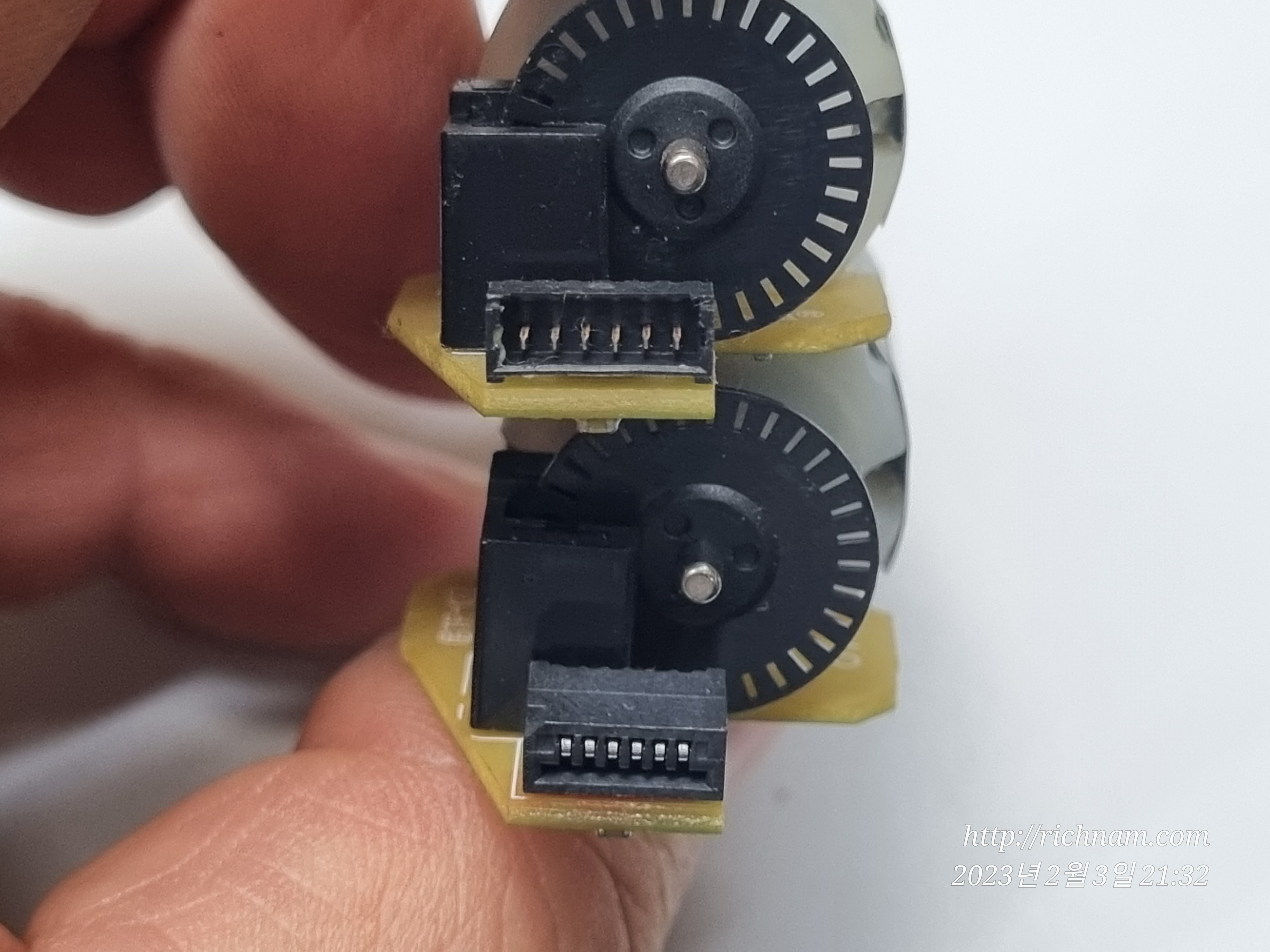

품번이 다른 이유는 커넥터 차이입니다.
FFC/FPC 케이블을 이용하여 연결을 하는 용도냐 ?
딘 타입의 커넥터를 꼽은 방식이냐 ? 에 따른 구분입니다.
FFC/FPC 케이블은 스캐너 LED 유닛을 이동하는 용도이며
딘 타입의 케이블은 ADF내에 들어 있는 용지 이송용 모터입니다.

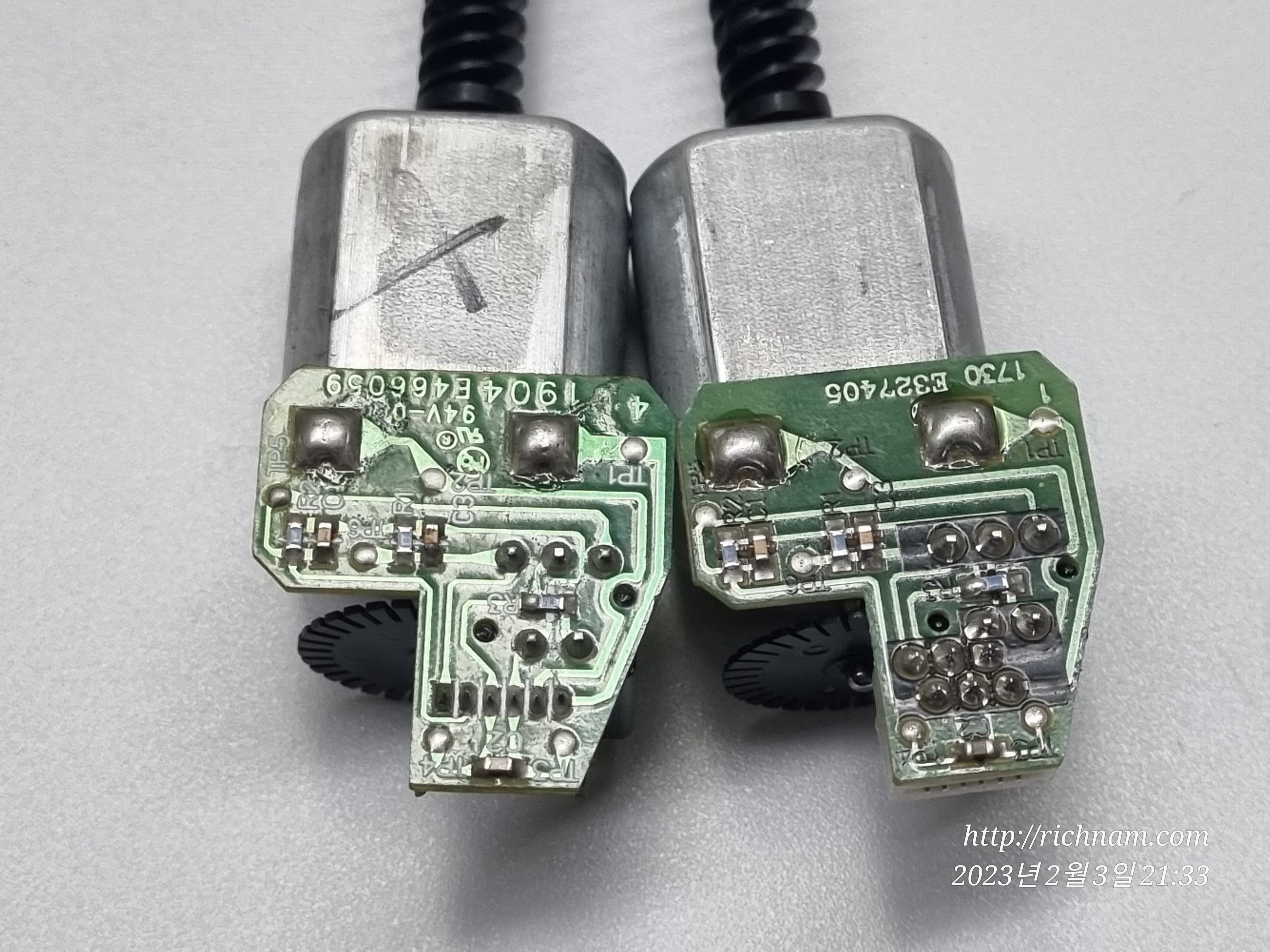

아래에 보이는 모터 두가지도 위의 상황과 동일해 보입니다.
PCB 레이아웃이 동일해 보이죠.
얘도 품번은 약간의 차이가 있습니다.
다만 동일한 제품인데
커넥터 종류에 따른 분류로 보입니다.
결론은
HP 스캐너와 관련된 부품들은 대부분 호환되는 것으로 보입니다.
품번에 따른 특이성은 없는거라 보입니다..
즉, 7740 스캐너 모터가 문제가 있어서 6962 스캐너 모터를 꼽아 수리를 했으니 말입니다.
이게 정확인게 아닐 수 있지만 참고하시라 적어 봅니다.
이 글은, HP복합기 수리에 대한 전문교육을 받은바 없는 제 개인의 경험에 의한 서술이기에
전문지식을 득한 분의 딴지 환영합니다.. :)
