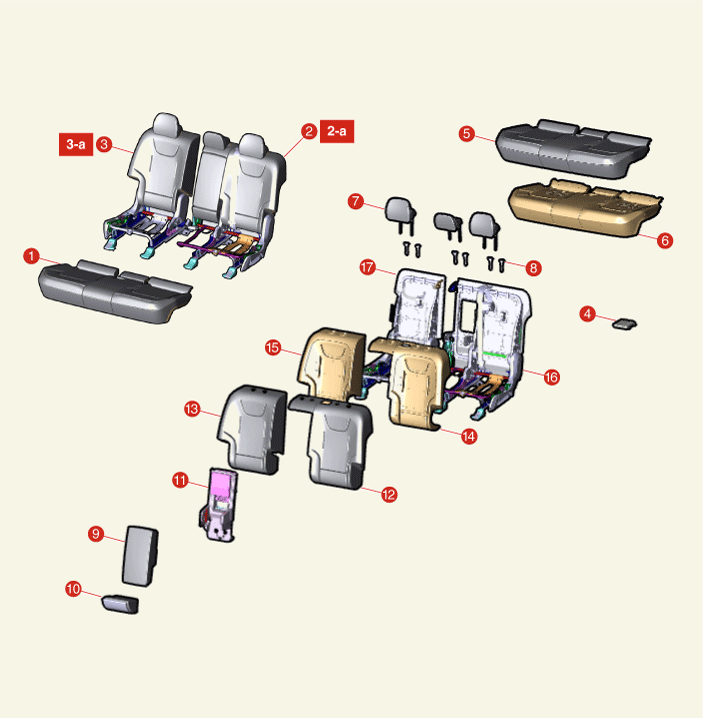

리어 시트 >> 구성부품 및 부품위치
1. 리어 시트 쿠션 어셈블리 2. 리어 시트 백 어셈블리[LH] 2-a. 1.7 ~ 2.6 kgf·m 3. 리어 시트 백 어셈블리[RH] 3-a. 1.7 ~ 2.6 kgf·m 4. 리어 히터 ECU 5. 리어 시트 쿠션 커버 6. 리어 시트 쿠션 패드 7. 헤드 레스트 8. 헤드 레스트 가이드 9. 리어 시트 백 암레스트 10. 리어 시트 백 로어 암레스트 11. 리어 시트 암레스트 보드 12. 리어 시트 백 커버[LH] 13. 리어 시트 백 커버[RH] 14. 리어 시트 백 쿠션[LH] 15. 리어 시트 백 쿠션[RH] 16. 리어 시트 백 프레임[LH] 17. 리어 시트 백 프레임[RH]
바디 (내장 및 외장)>>리어 시트>>리어 시트 어셈블리>>탈거 및 장착
1.배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.(배터리 제어 시스템 - "보조 배터리 (12V) - 2WD" 참조)(배터리 제어 시스템 - "보조 배터리 (12V) - 4WD" 참조)

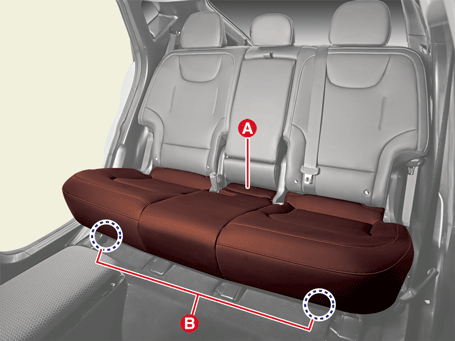

2.쿠션 앞 부분(B)을 위로 잡아당겨 리어 시트 쿠션 어셈블리(A)를 탈거한다

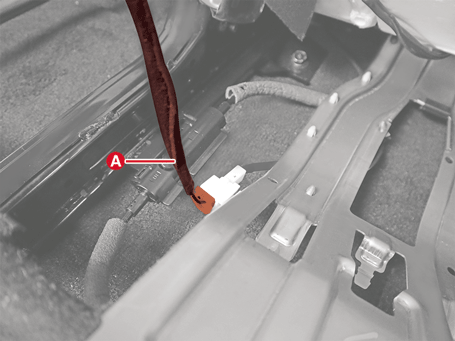

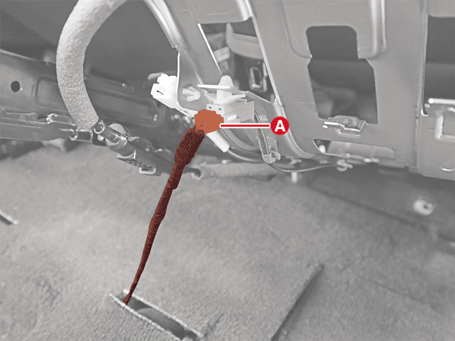

3.리어 시트 쿠션 어셈블리 커넥터(A)를 분리한다.

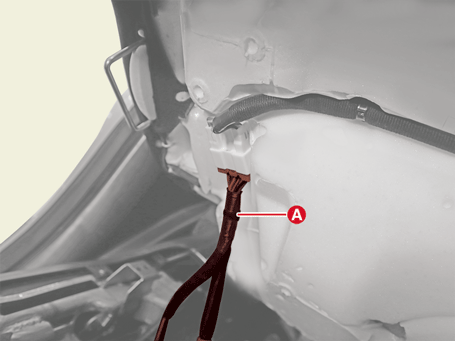

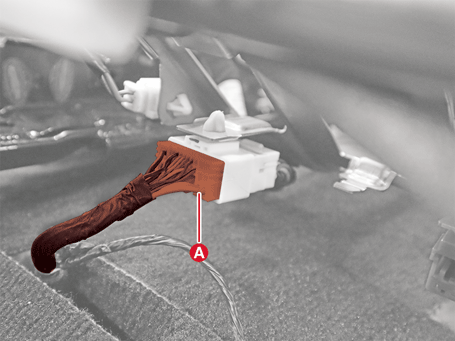

4.리어 시트 쿠션 어셈블리 메인 커넥터(A)를 분리한다
리어 시트 백 어셈블리
[LH]
1.배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.(배터리 제어 시스템 - "보조 배터리 (12V) - 2WD" 참조)(배터리 제어 시스템 - "보조 배터리 (12V) - 4WD" 참조)
2.리어 시트 쿠션 어셈블리를 탈거한다.

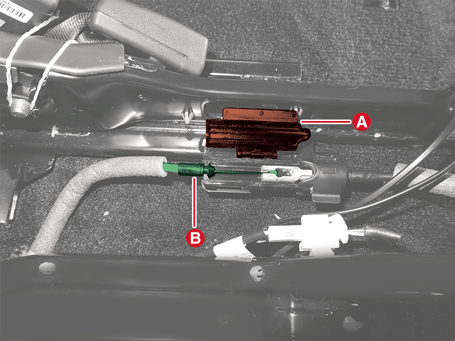

3.캡(A)을 열고 폴딩 레버 케이블(B)를 탈거한다

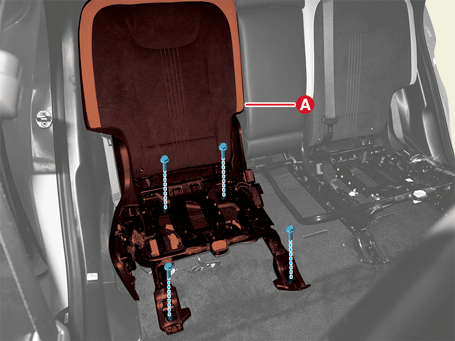

4.볼트를 풀고 리어 시트 어셈블리[LH](A)를 탈거한다.
5.리어 시트 커넥터(A)를 분리한다.
[RH]
1.배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.(배터리 제어 시스템 - "보조 배터리 (12V) - 2WD" 참조)(배터리 제어 시스템 - "보조 배터리 (12V) - 4WD" 참조)
2.리어 시트 쿠션 어셈블리를 탈거한다.
3.캡(A)을 열고 폴딩 레버 케이블(B)를 탈거한다.

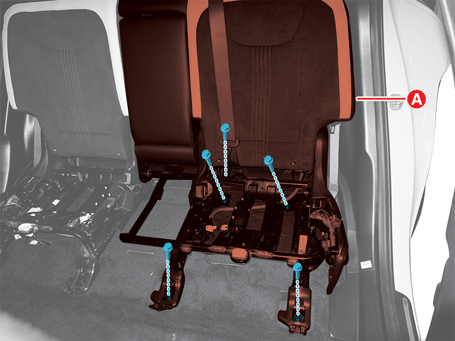

4.볼트를 풀고 리어 시트 어셈블리[RH](A)를 탈거한다.
5.리어 시트 메인 커넥터(A)를 분리한다.
***
배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리 방법
