OJ 칩판 (CHIPAN) !!
OJ 칩판은
HP 8710 과 8210, 그리고 7720과 7740.
HP 9010 등 952 카트리지와 962/963 카트리지를 사용하는 장비에
무칩(Chipless) 인증시 인증칩을 쉽게 인증을 해주기 위한 보드입니다.

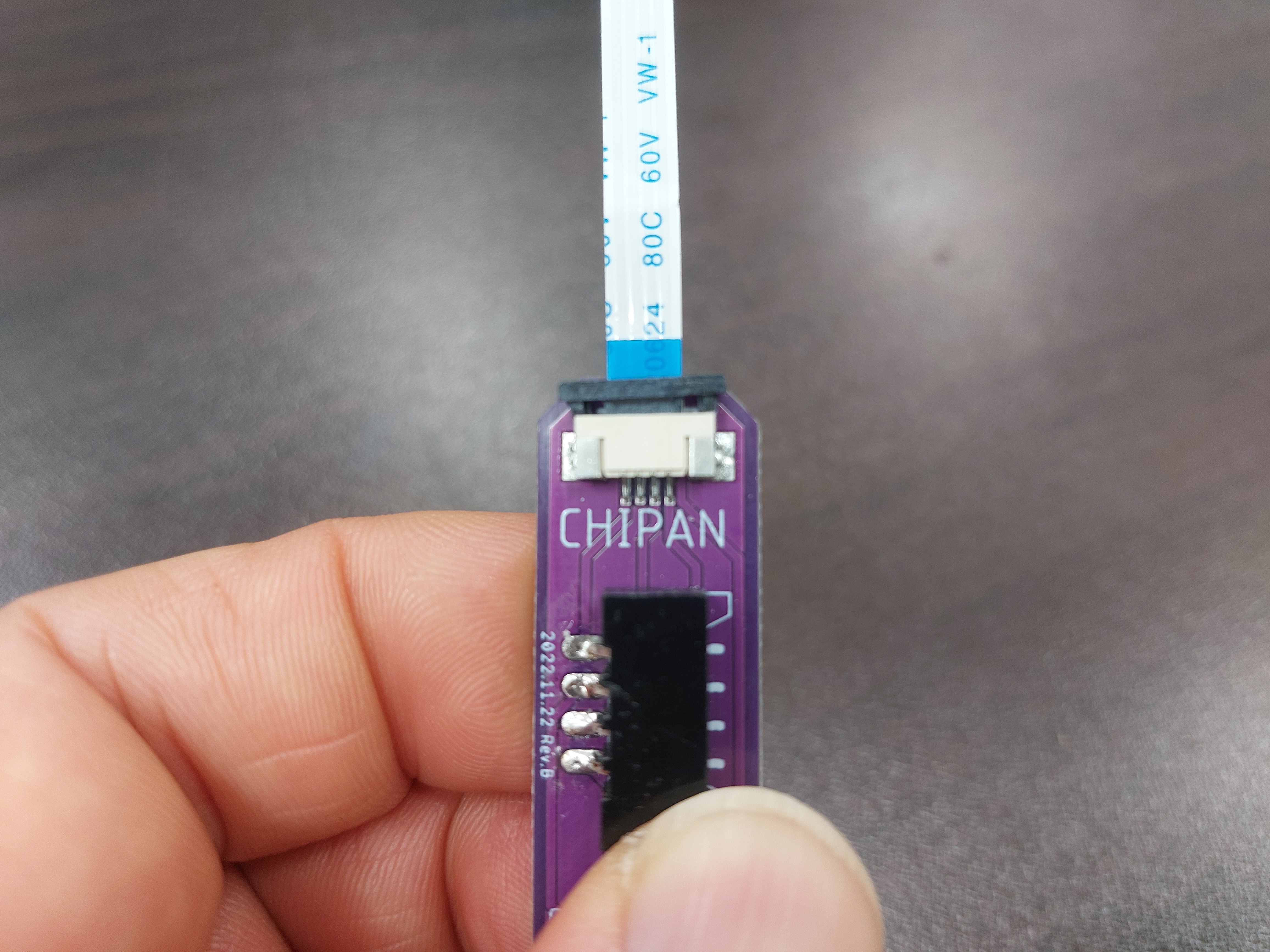

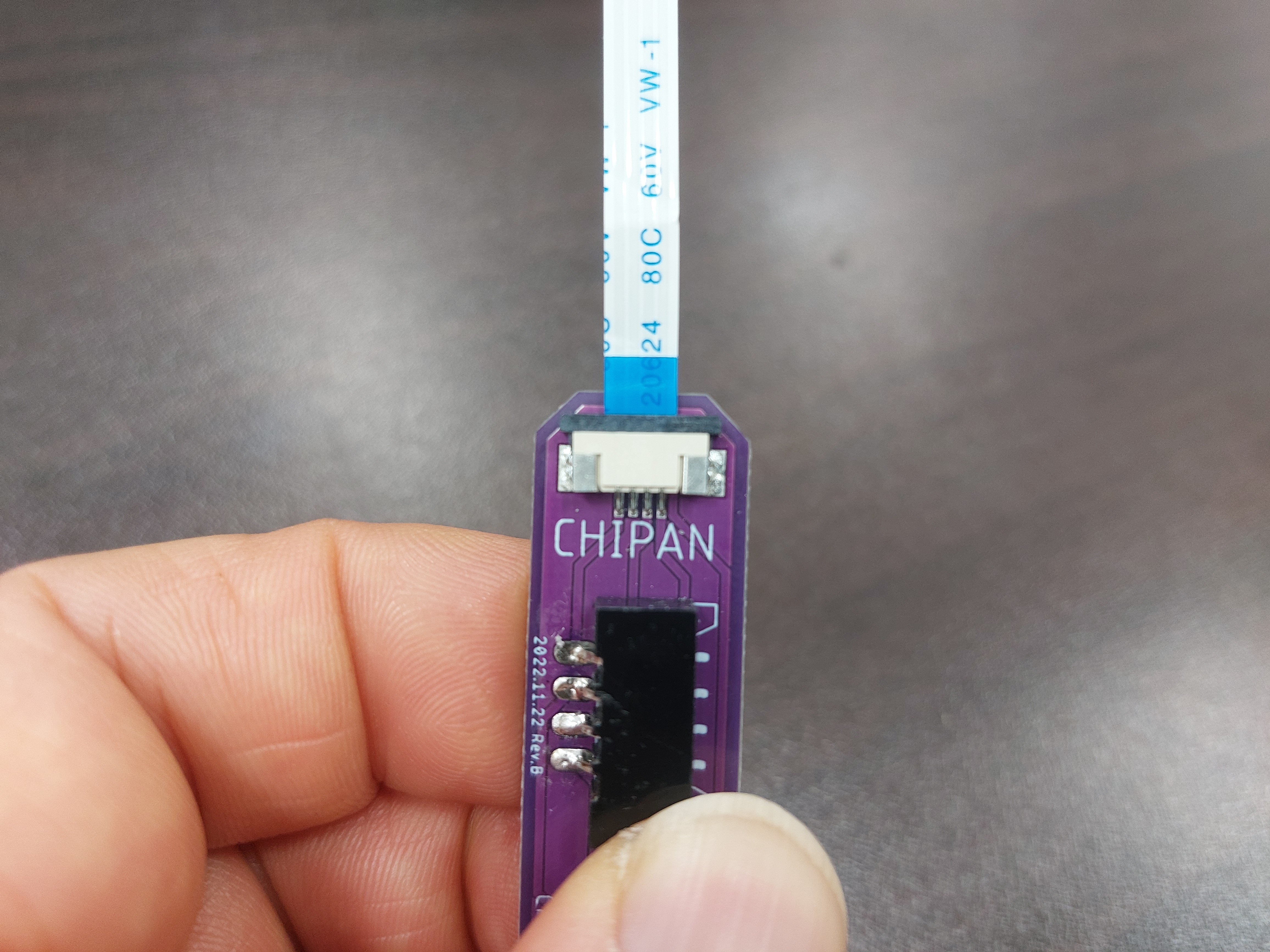

먼저, 칩판에 FFC케이블을 연결합니다.
사진처럼 칩판을 손으로 쥔 다음,

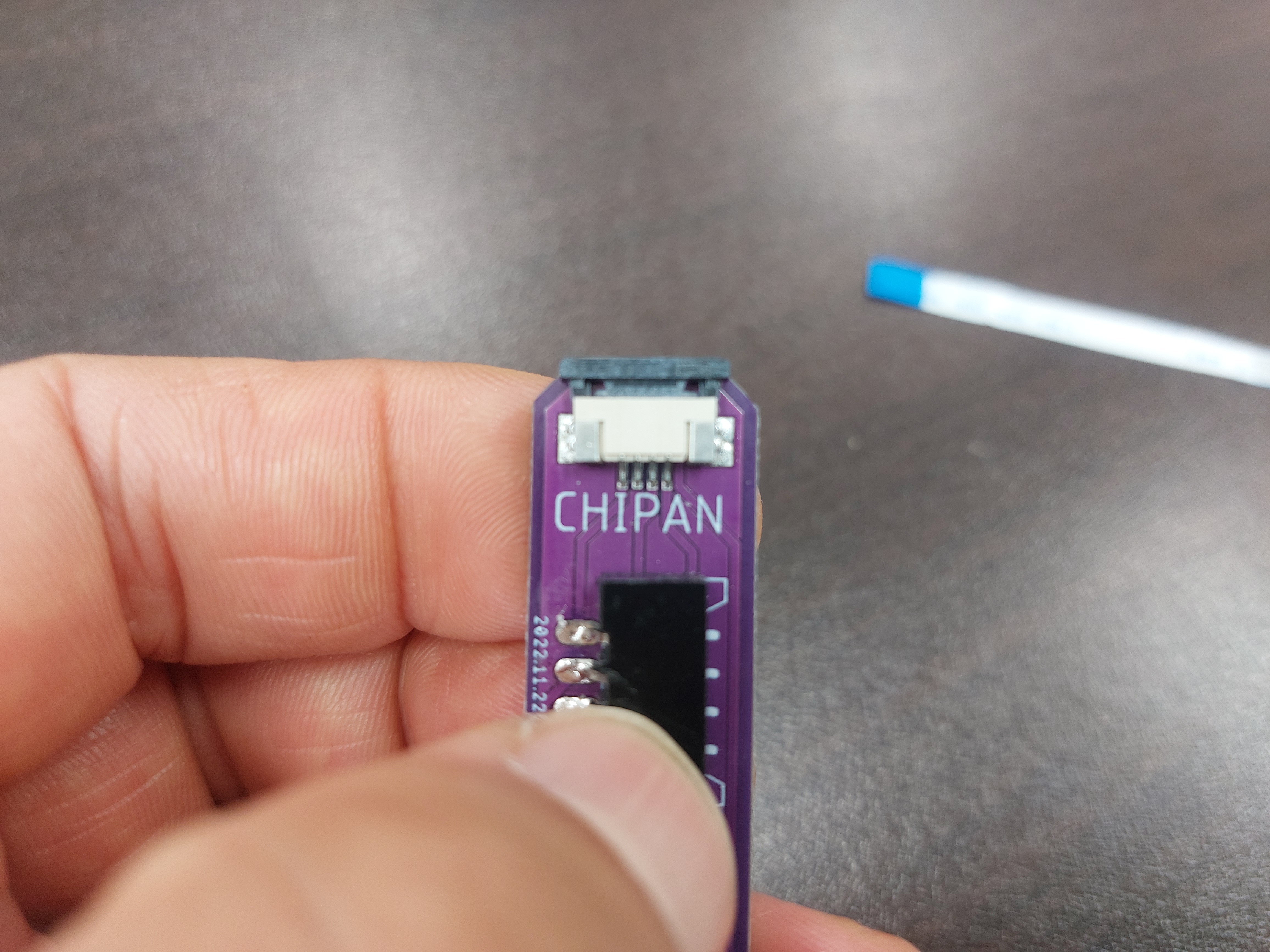

FFC 케이블이 꼽힐 컨넥터의 락(Lock)을 위로 밀어 올려 줍니다.
그리고 FFC 케이블의 한쪽을

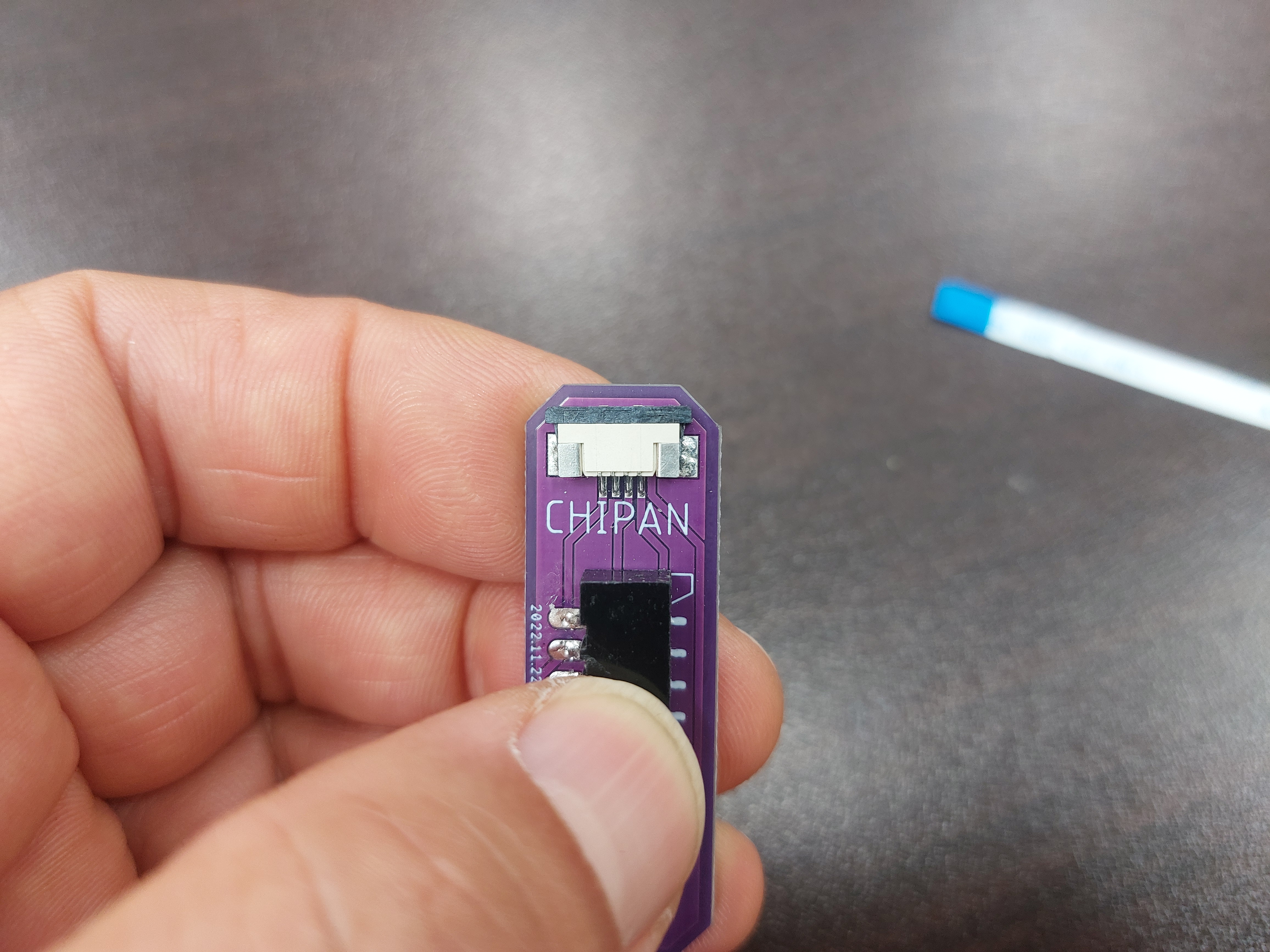

파란면이 보이게하여 컨넥터에 삽입 합니다.
아까 밀어 올린 락을 원래 위치로 내려 줍니다.
이게 케이블이 빠지지 않고 커넥터에 꽉 ! 물린 상태가 되었습니다.

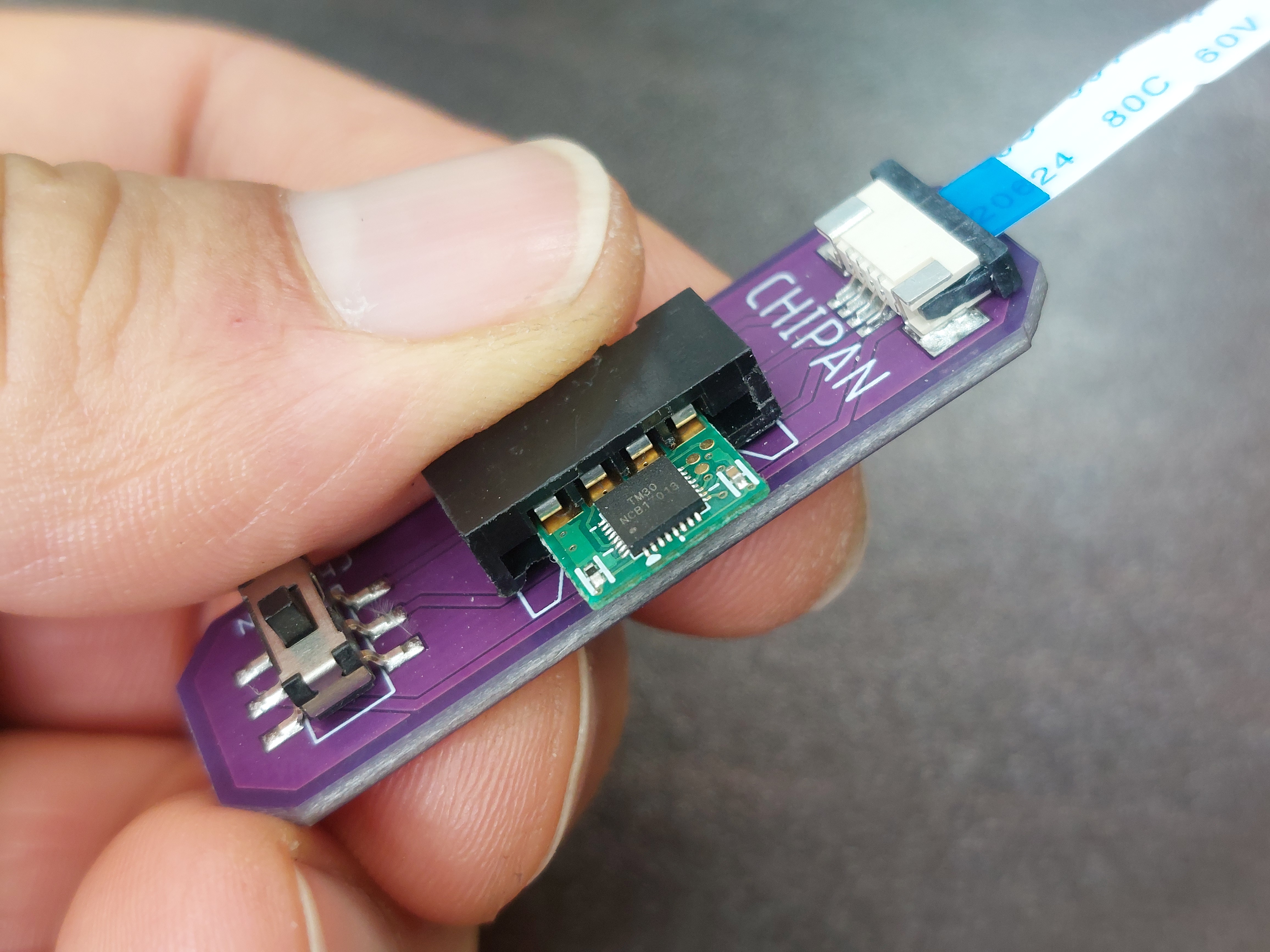

이제는 칩판에 인증칩을 꼽을 차례입니다.

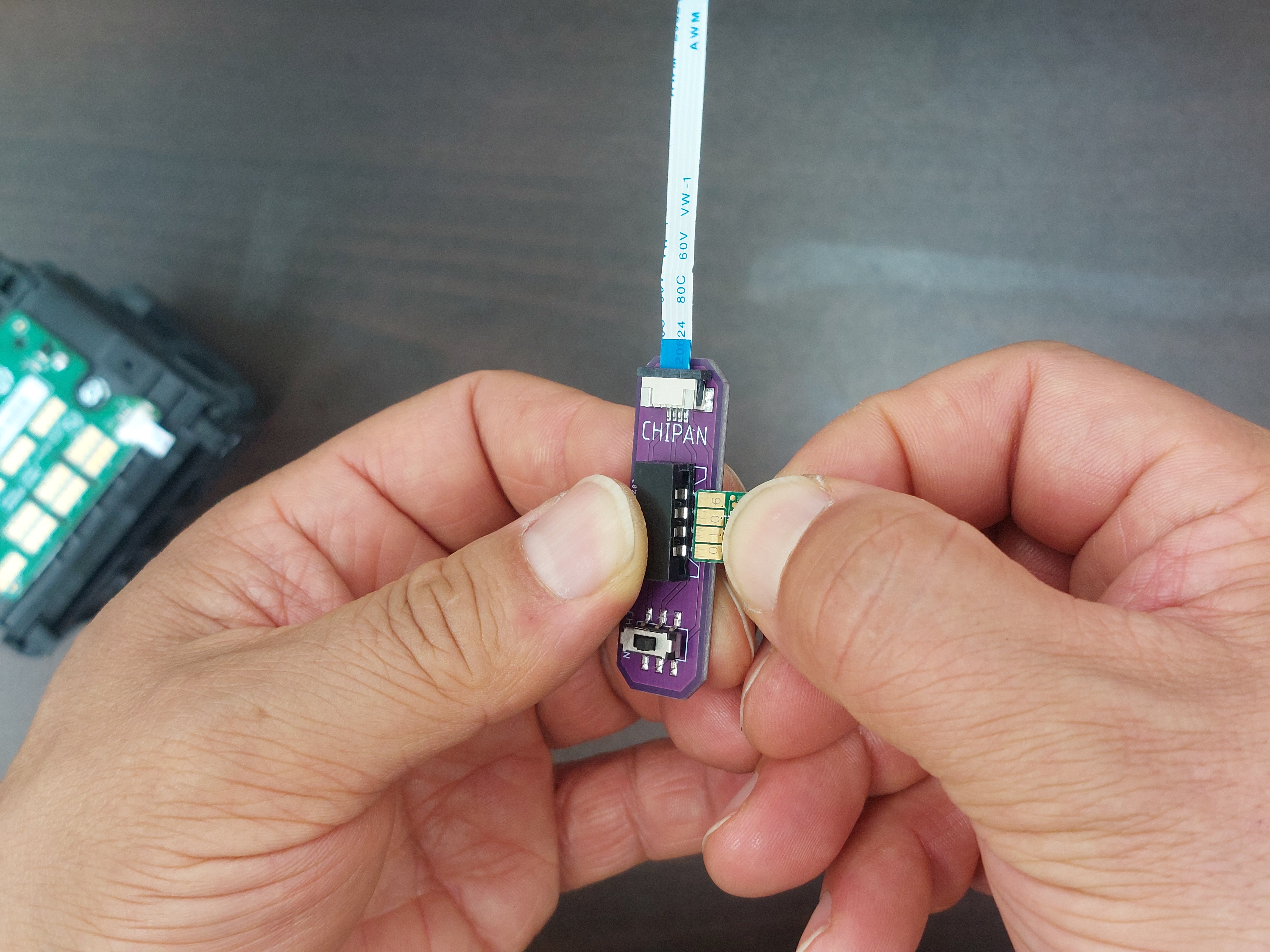

아래 사진처럼, 칩을 칩 슬롯 중앙에 맞추어 밀어 넣습니다.
너무 깊숙히 밀어 넣으면 아니되고
아래 사진처럼 밀어 넣는게 좋습니다.
이 때, 인증칩의 후면에 붙어 있는 양면태이프 이형지는 떼지 않는게 좋습니다.

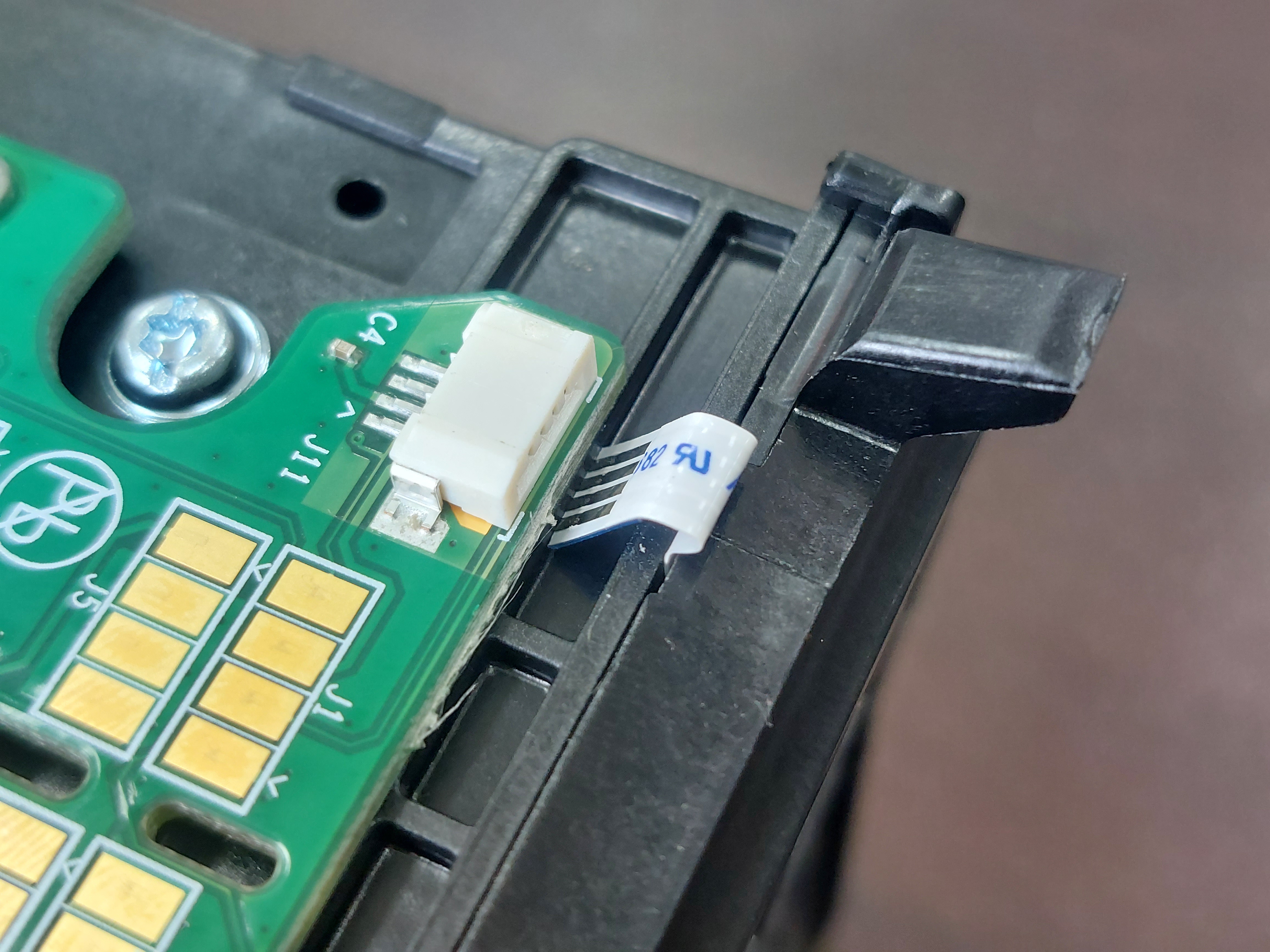

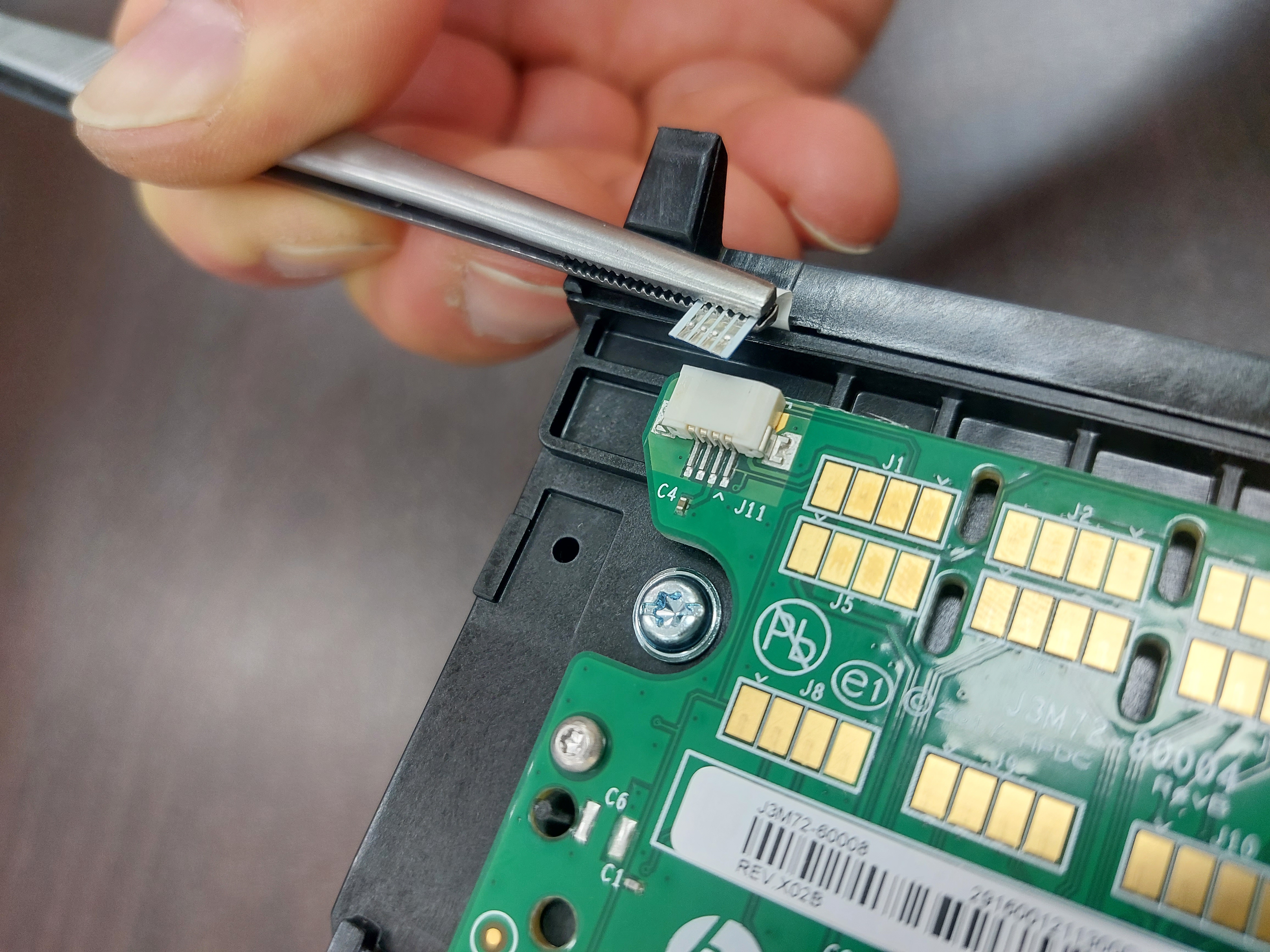

칩판을 부착할 헤드의 칩판 케이블을 핀셋 등으로 당겨 빼냅니다.
빼낸 케이블은 PCB아래 틈새에 밀어 넣고 꾹 - 눌러 줍니다.

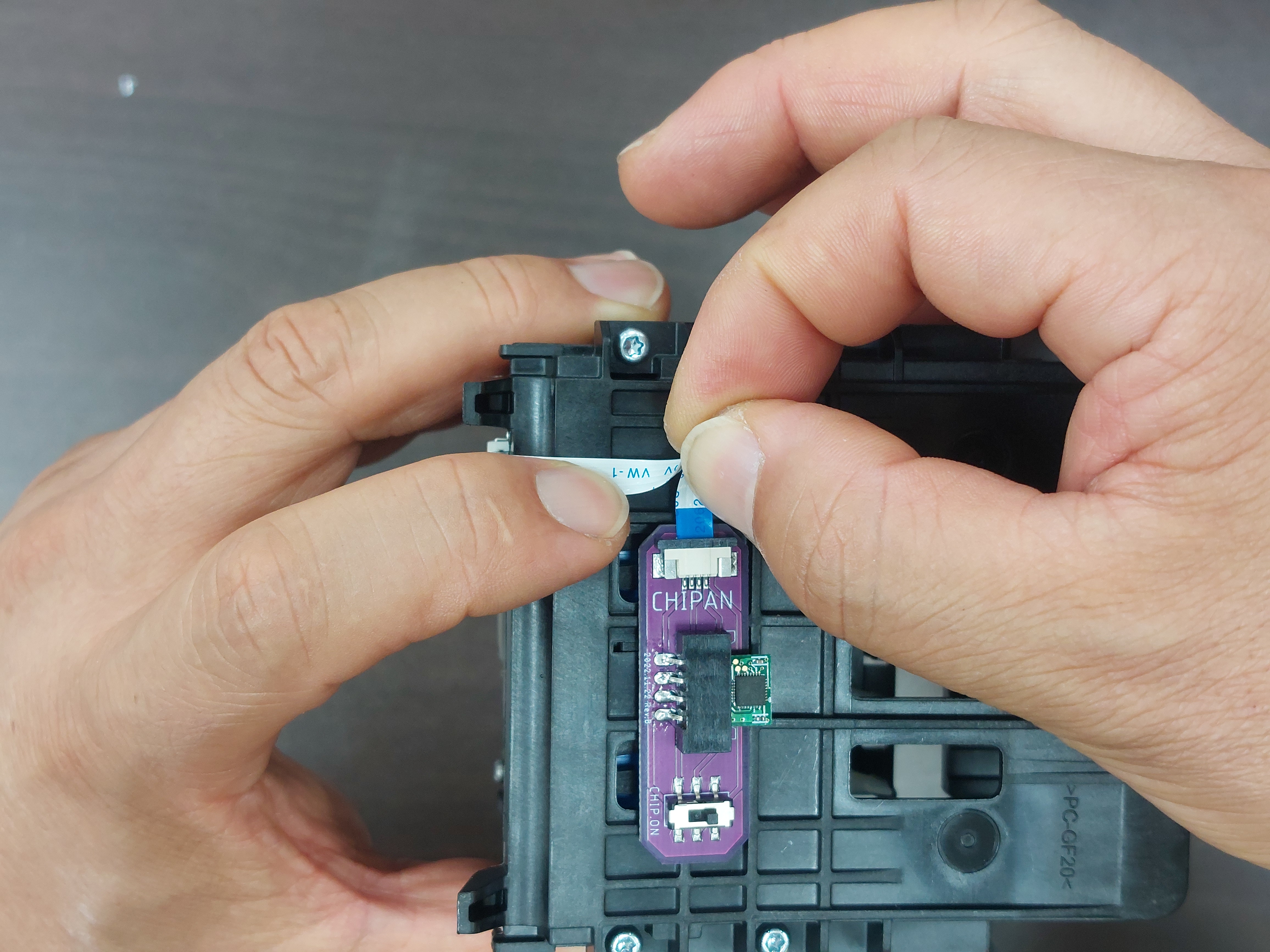

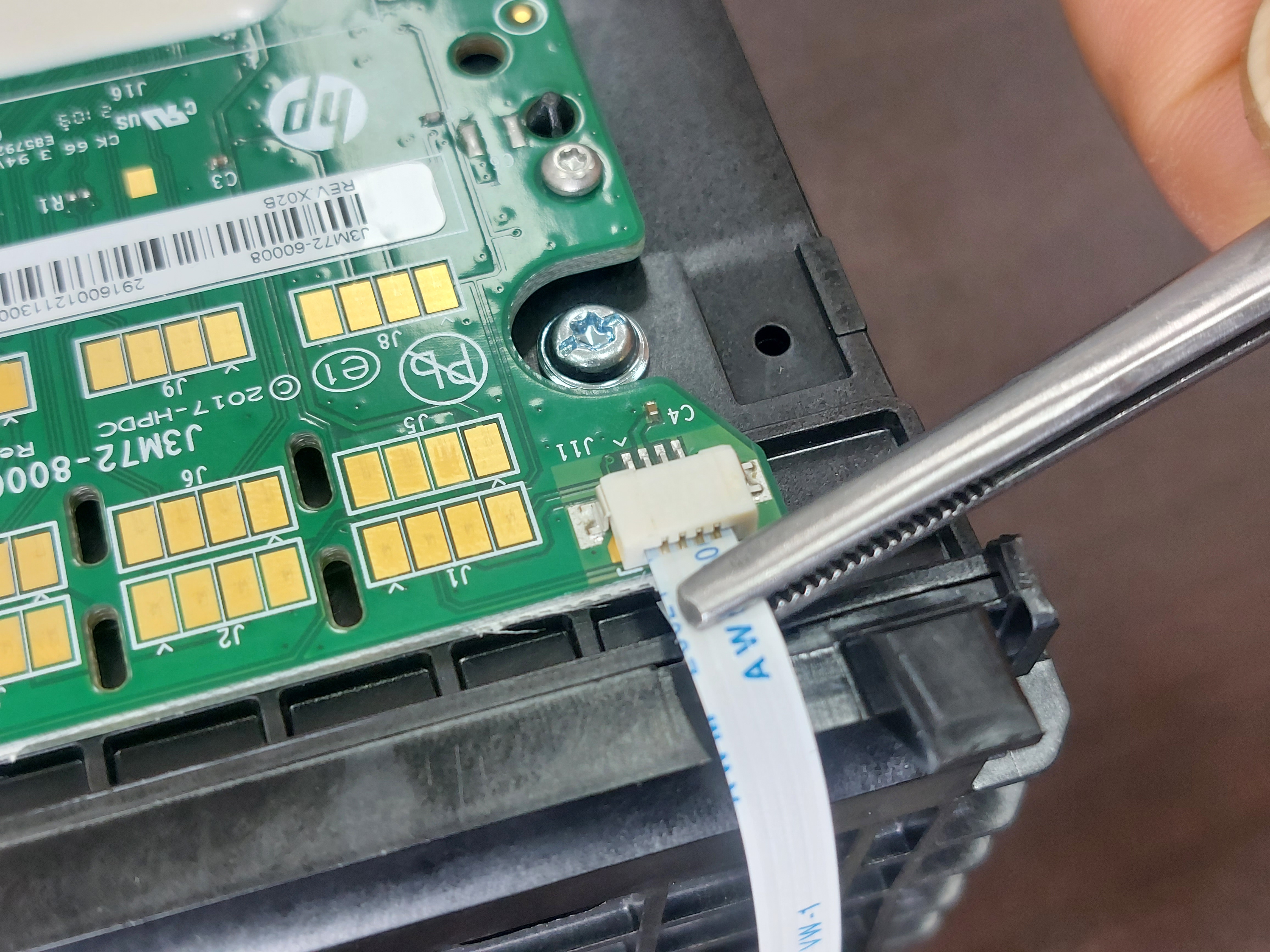

OJ칩판의 케이블을 파란색이 아래로 가게 핏셋으로 잡은 후
헤드 PCB의 커넥터에 삽입을 합니다.

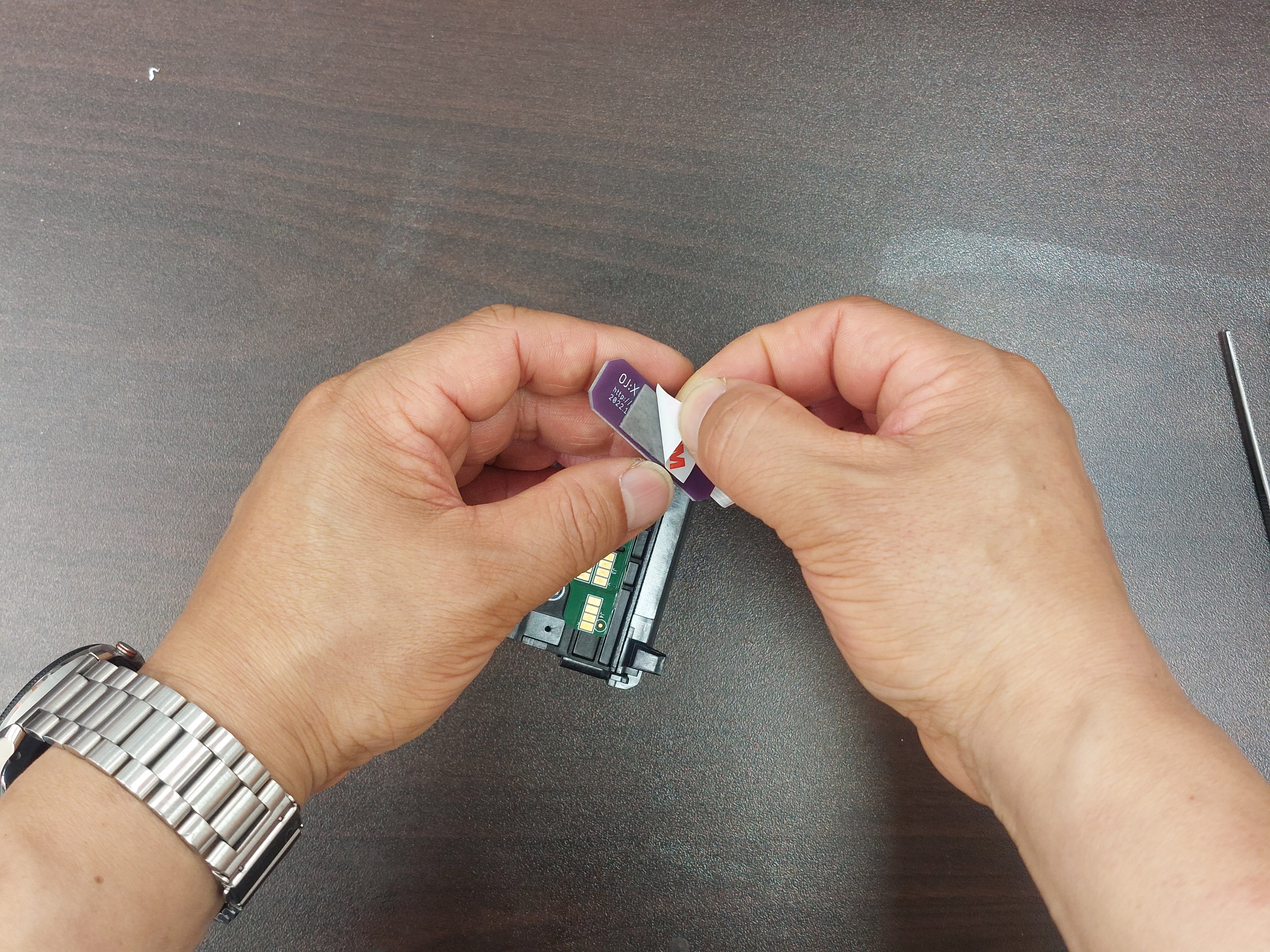

OJ칩판의 후면에 붙어 있는 양면테이프 이형지를 벗겨 냅니다.

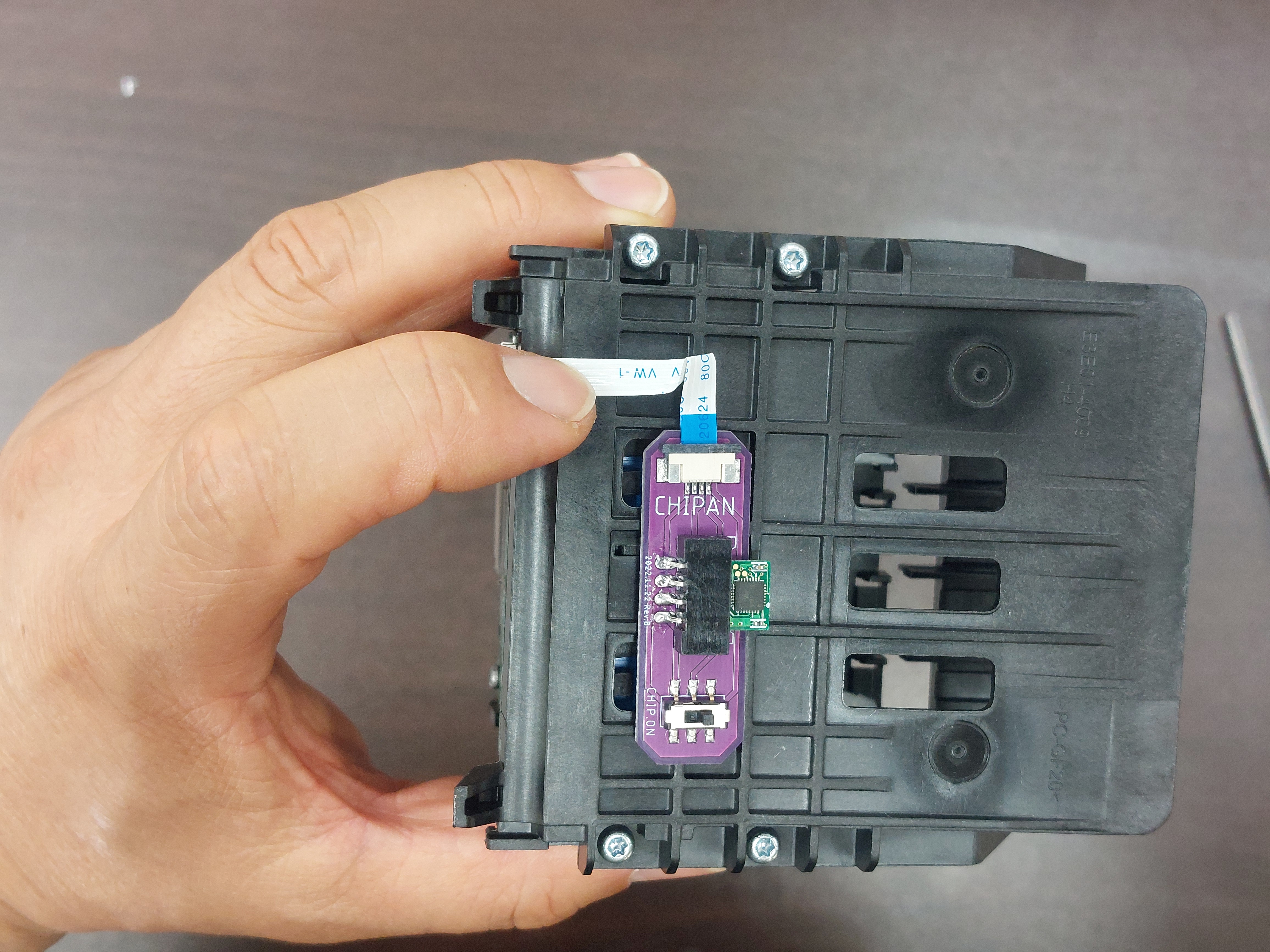

그리고, 칩판을 헤드 상단에 붙입니다.
위 사진처럼 붙이곻 나면 케이블이 붕 - 떠 있습니다.

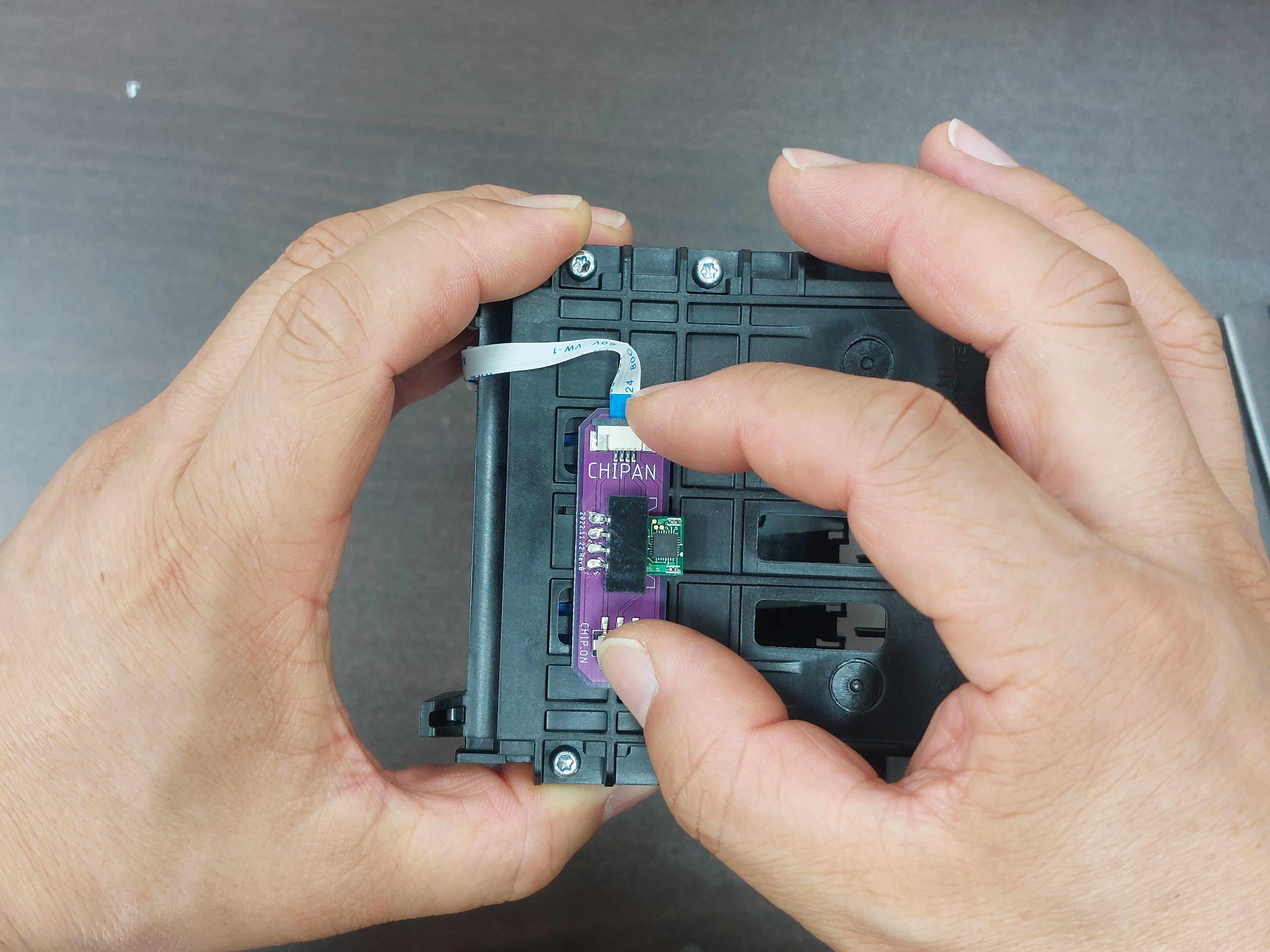

아래 사진처럼 케이블을 잡고 꺽은 후 꾸~ 눌러 줍니다.
완성입니다.
마지막으로 OJ칩판에 있는 스위치에 대한 설명입니다.
우리가 사용하는 프린터의 잉크 칩들은 읽고 쓰는 수명이 한정되어 있습니다.
이에, 사용하는 장비에 계속하여 칩을 꼽아 두면, 어느 순간 그 칩이 죽어 버립니다. -.-;;;
이러한 사태를 미연에 방지하고자
인증이 끝난 칩을 빼내어 어딘가 따로 보관하는게 아닌
칩판에 그대로 두고 헤드와 칩간의 통신을 ON / OFF 시키는 용도의 스위치가
OJ칩판의 스위치 역할입니다.
즉, 인증시에만 ON로 인증을 하고
인증이 끝난 다음에는 OFF 로 전환한 후
칩을 보관하는 용도로 사용하는 것 입니다.
본 게시글에 대한 동영상 버전이 준비되어 링크 남깁니다.
