이왕 CH341A  롬라이터 다이를 시작한 김에

USB 단자가지 교체를 진행하였습니다.



CH341A 롬라이터는 집게 등 프로브를 대상 IC에 잘 못 연결하면

롬라이터 프로그램이 죽어 버리는 경우가 잦습니다.



그에 대한 해결법으로는

프로그램을 강제 종료 후 재시작을 하거나,

롬라이터를 PC와 분리 후 재연결을 하면 됩니다만



이게 뺏다 넣다 하는게 좀 번거롭더군요.

많이 불편합니다. ㅋ











그래서,

USb 케이블을 직접 연결해서 사용하고자 합니다.

그리고 해당 케이블 에는 스위치를 연결하여 직접 껏다 켰다를 할 수 있게 하려고 합니다.





연결할 USB 케이블로 사용 될 케이블은

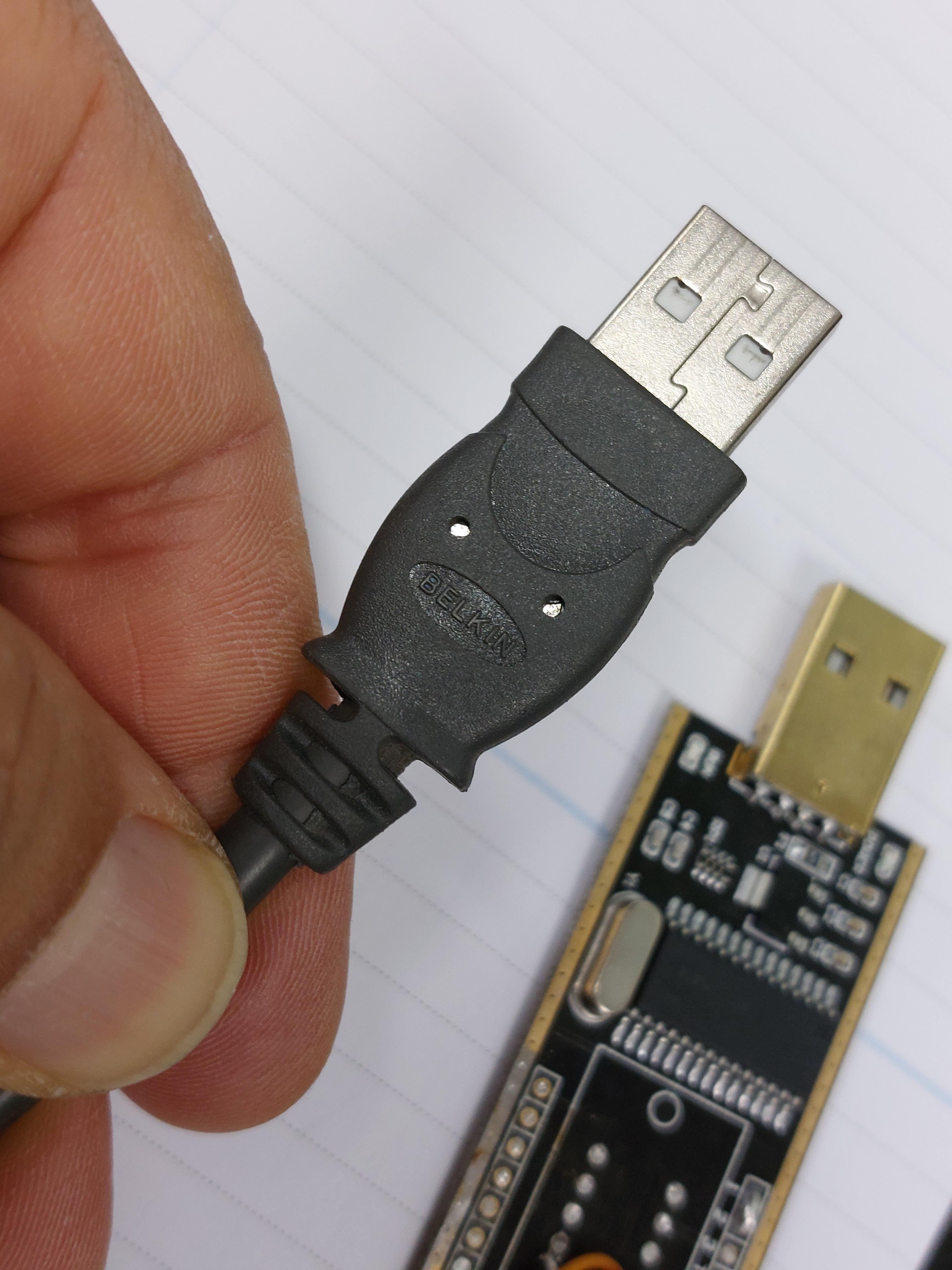

벨킨사의 비싼 케이블을 잘라 사용할겁니다.











벨킨사의 케이블이 비싼 이유는

케이블을 제대로 만들었기 때문입니다.

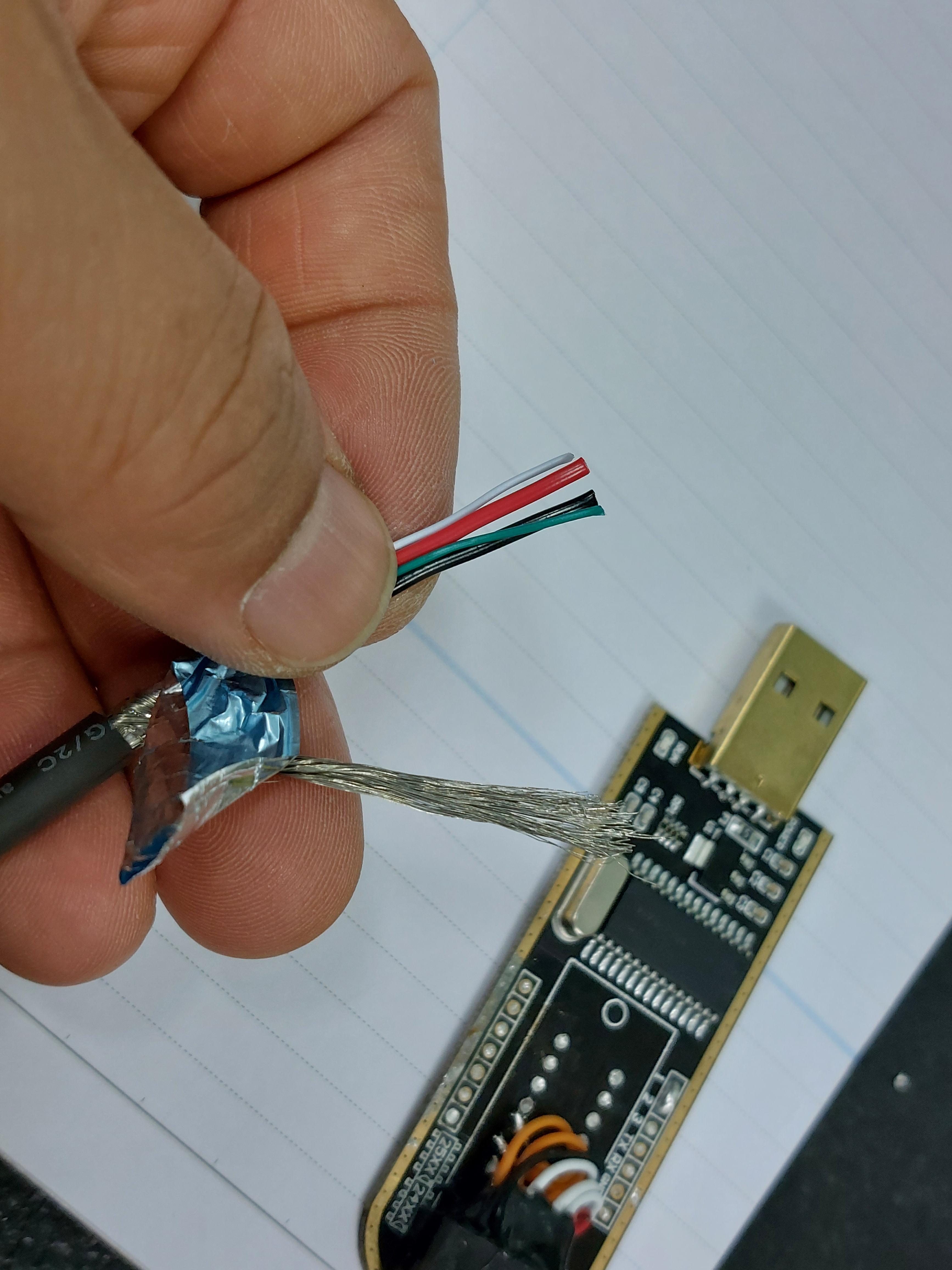

5V 전원선 모두 굵은 전선을 사용 했고

데이터 선과 전원선 모두 실드 처리를 하고도 노이즈 감쇄를 위해 그라운드 실드(?) 처리까지 한

FM대로 만든 케이블이기 때문입니다.



롬라이터로 중요한 데이터를 전송하기 때문에 좋은 케이블을 희생시킵니다. ㅎㅎ

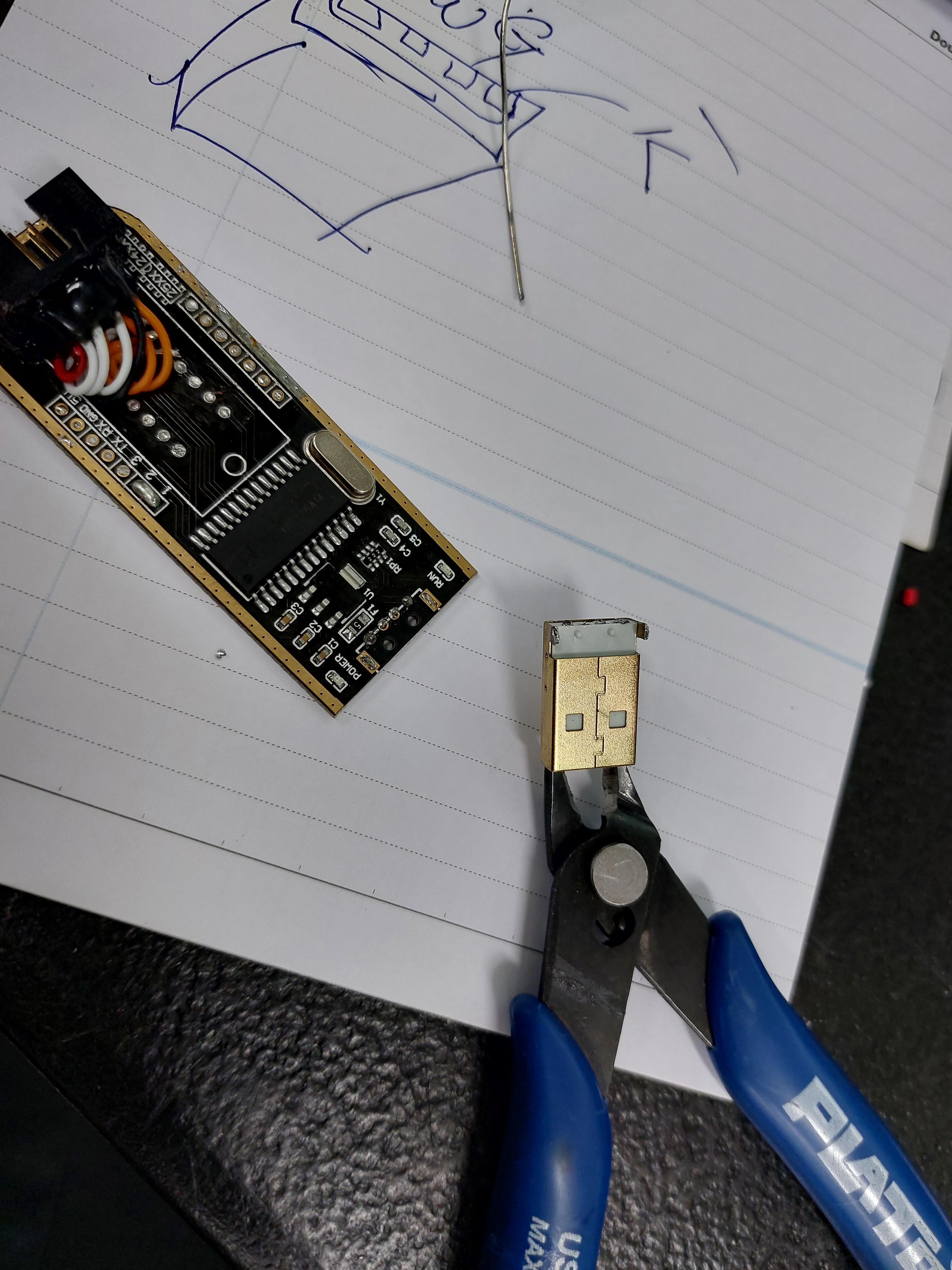

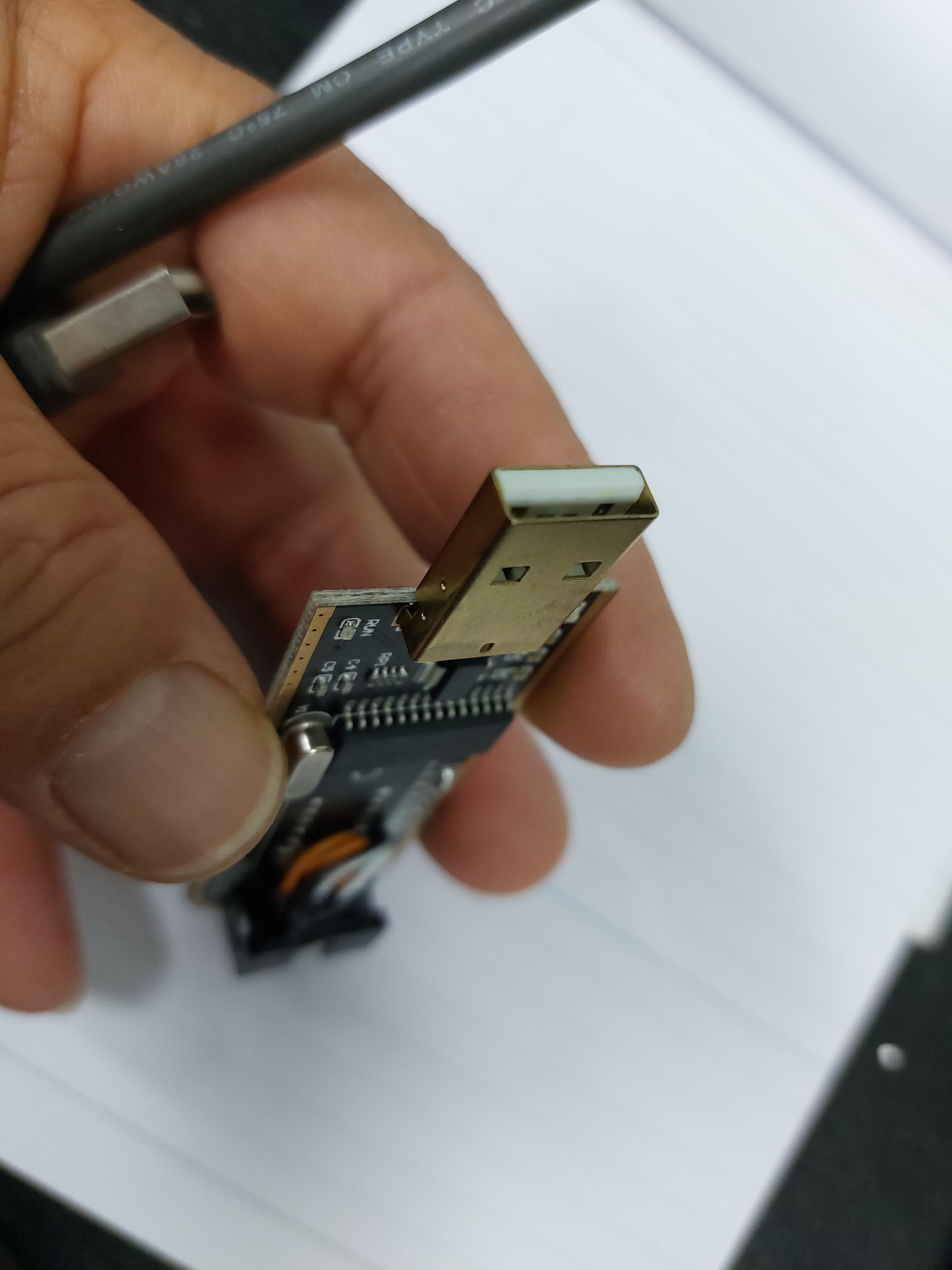

기존의 USB 단자는 떼어 내고,

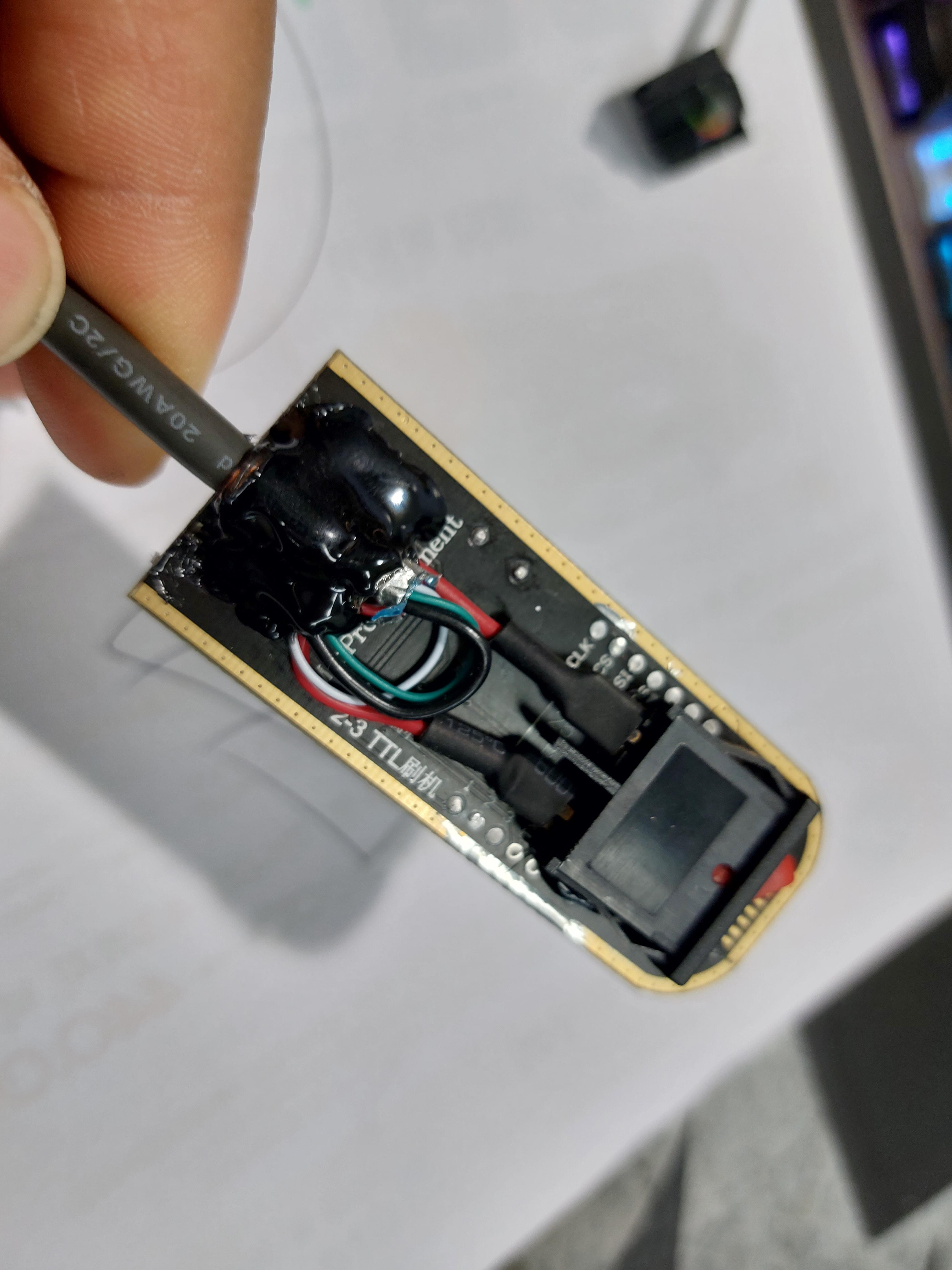

벨킨 USB케이블은 납땜한 뒤

+ 전원 케이블 중간에 스위치를 달았습니다.



스위치를 끄면 롬라이터를 pc에서 뺀것과 동일한 효과를 가져 옵니다.



매번 USB포트에 뺏다 꼽았다 하는게 상당히 불편 했는데

이렇게 함으로써 불편함이 사라졌습니다. 오예 ~~~
