EV6 스티어링 휠 탈거 및 장착 for 땡큐등 DIY

1. 스티어링 휠을 일직선으로 정렬한다.
2. 배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.
     (배터리 제어 시스템 - "보조 배터리 (12V)" 참조)
3. 스티어링 휠이 움직이지 않게 고정한다.
4. 운전석 에어백(DAB) 모듈을 탈거한다.
     (에어백 시스템 - "운전석 에어백(DAB) 및 클록 스프링" 참조)

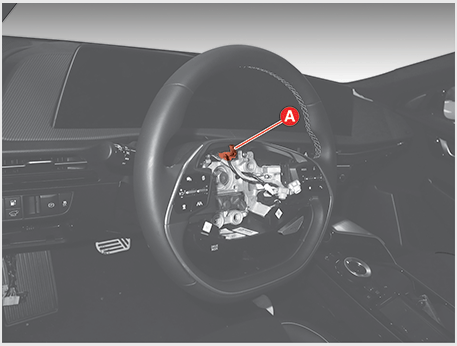

5. 스티어링 휠 커넥터(A)를 분리한다.

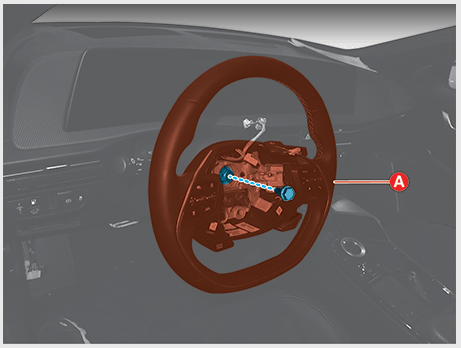

볼트를 풀어 스티어링 휠(A)을 탈거한다.

체결토크 : 4.0 ~ 5.0 kgf·m









•탈거 시 망치 등의 공구로 타격하지 않는다. 충격으로 스티어링 컬럼 및 스티어링 휠이 손상될 수 있다.
•스티어링 휠 볼트는 재사용하지 않는다.















• 운전석 에어백(DAB) 모듈은 스티어링 휠에 장착되어 있으며, 클록 스프링을 경유하여 에어백 시스템 컨트롤 모듈(SRSCM)에 전기적으로 연결되어 있다. 앞 충돌 발생 시 에어백을 전개하여 운전자를 보호하는 역할을 한다.
• 클록 스프링(Clock Spring)은 자동차 전면 및 측면에 설치되어 있는 센서로부터 발생된 작동 신호를 내부 케이블을 통해 에어백 모듈의 인플레이터(가스 발생 장치)에 전달하는 장치이다. 또한 스티어링 휠 리모트 컨트롤 스위치 및 혼의 작동 신호를 내부 케이블을 통해 해당 시스템으로 전달한다.



에어백 모듈의 저항을 직접 측정하면 에어백 전개를 야기할 수 있어 매우 위험하다.







운전석 에어백(DAB) 모듈
1.
배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.
(배터리 제어 시스템 - "보조 배터리 (12V) - 2WD" 참조)
(배터리 제어 시스템 - "보조 배터리 (12V) - 4WD" 참조)
2.

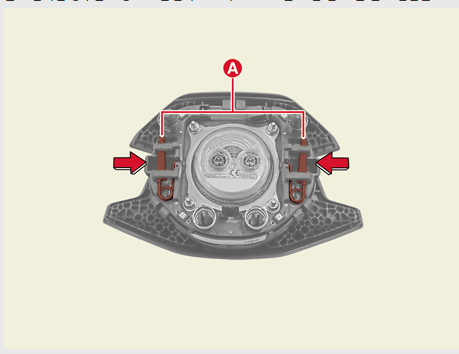

끝이 납작한 공구를 사용하여 운전석 에어백(DAB) 모듈 체결 핀(A)을 눌러 잠금을 해제한다.

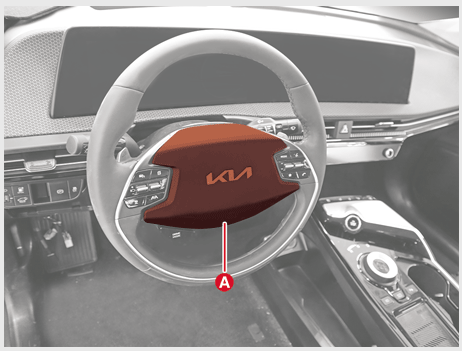

운전석 에어백(DAB) 모듈(A)을 탈거한다.

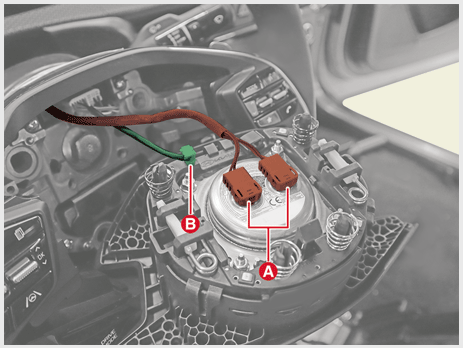

에어백 모듈 커넥터(A)와 혼 커넥터(B)를 분리하여 에어백 모듈을 탈거한다.











클록 스프링
1.
배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.
(배터리 제어 시스템 - "보조 배터리 (12V) - 2WD" 참조)
(배터리 제어 시스템 - "보조 배터리 (12V) - 4WD" 참조)
2.
스티어링 휠을 탈거한다.
(스티어링 시스템 - "스티어링 휠" 참조)
3.
스티어링 칼럼 슈라우드 로어 패널을 탈거한다.
(바디 - "스티어링 칼럼 슈라우드 패널" 참조)
4.

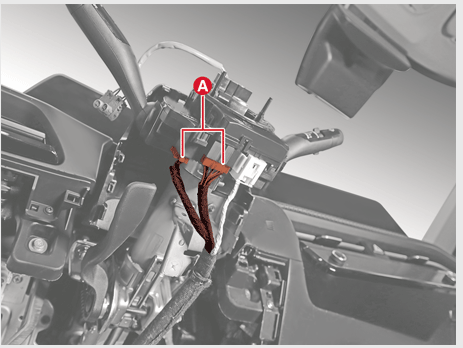

클록 스프링 와이어링 하니스와 멀티 펑션 스위치 하니스 커넥터(A)를 분리한다.

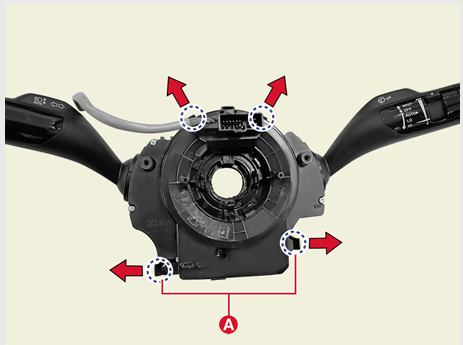

고정 후크(A)를 화살표 방향으로 이격시켜 잠금을 해제한다.

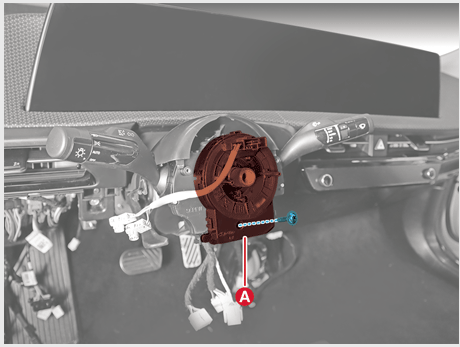

스크루를 풀어 클록 스프링(A)을 탈거한다.















클록 스프링을 차량에 조립하기 전에 중립을 맞춘다.
–
차량 스티어링 핸들이 직진으로 정렬 시 클록 스프링은 중립 상태이다.
–

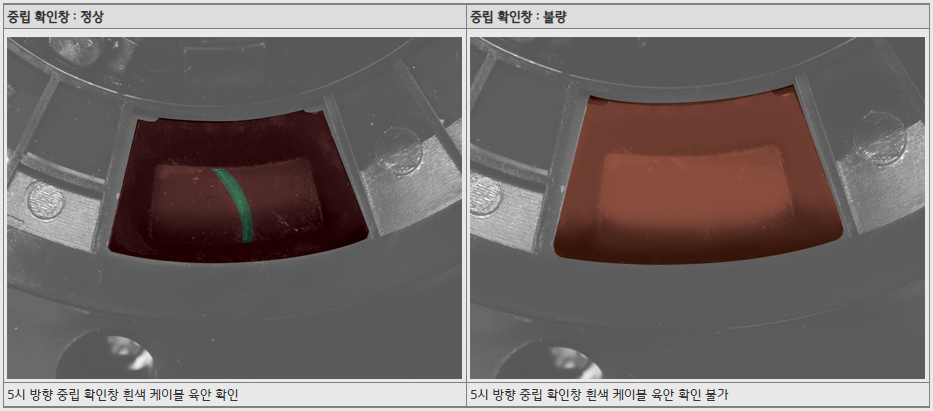

차량 5시 방향 중립 확인창 확인 시 흰색 케이블 보일 경우 중립 상태다.
–
차량 5시 방향 중립 확인창 확인 시 흰색 케이블이 안 보일경우 반드시 중립 수동 조정을 한다.

클록 스프링 중립 미일치 시 A/BAG 경고등 점등, 혼, 오디오, 핸즈프리, 오토 크루즈, 열선, 스티어링 열선 등 스티어링 휠의 전기적인 작동 불량 및 핸들 회전 시 이음 발생.

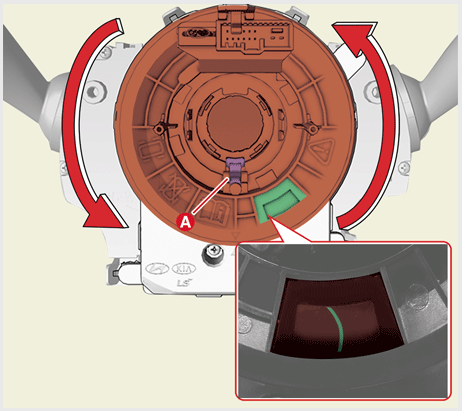

클록 스프링 중립 수동 조정 방법
(1)

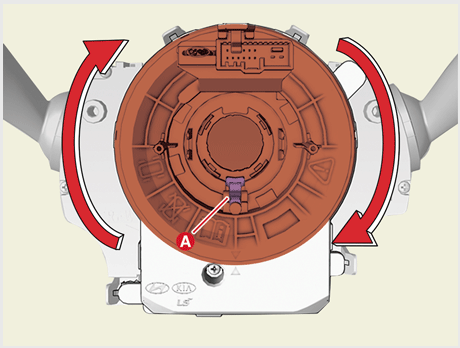

6시 방향 오토 로크(A)를 누르고 시계 방향으로 멈출 때 까지 돌린다.













(2)
6시 방향 오토 로크(A)를 누르고 시계 반대 방향으로 3회전 시킨다.
(3)
5시 방향 중립 확인창 흰색 케이블 육안 확인 시 중립 상태이다.















3.
클록 스프링에 클록 스프링 와이어링 하니스 커넥터와 혼 와이어링 하니스 커넥터를 연결한다.
4.
스티어링 칼럼 슈라우드를 끼우고 스크루를 체결한다.
5.
스티어링 휠을 장착한다.
(스티어링 시스템 - "스티어링 휠" 참조)
6.
에어백 모듈을 장착한다.
–
DAB 모듈을 휠에 조립 시 에어백 와이어가 휠 내부 구조물에 끼이지 않게 한다.
–
에어백 와이어를 모듈 중심쪽으로 눌러 주면서 조립한다.
7.
배터리 ( - ) 단자와 서비스 인터록 커넥터를 분리한다.
(배터리 제어 시스템 - "보조 배터리 (12V) - 2WD" 참조)
(배터리 제어 시스템 - "보조 배터리 (12V) - 4WD" 참조)
8.
에어백 모듈을 장착한 후에는 에어백 시스템과 혼이 정상 작동하는지 확인한다.







IG ON으로 하면 에어백 경고등이 6초간 점등되었다가 소등되어야 한다.
