HP 8020 및 Hp 6962에 사용 가능한 902 칩, 910 칩용 칩판에 대한 사용방법입니다.
먼저 열풍기를 이용하여 정폐카 등에서 정품 칩을 잘 떼어내어 주세요.
칩 떼는 방법은 아래 동영상을 참고하시면 쉽게 떼실 수 있습니다.

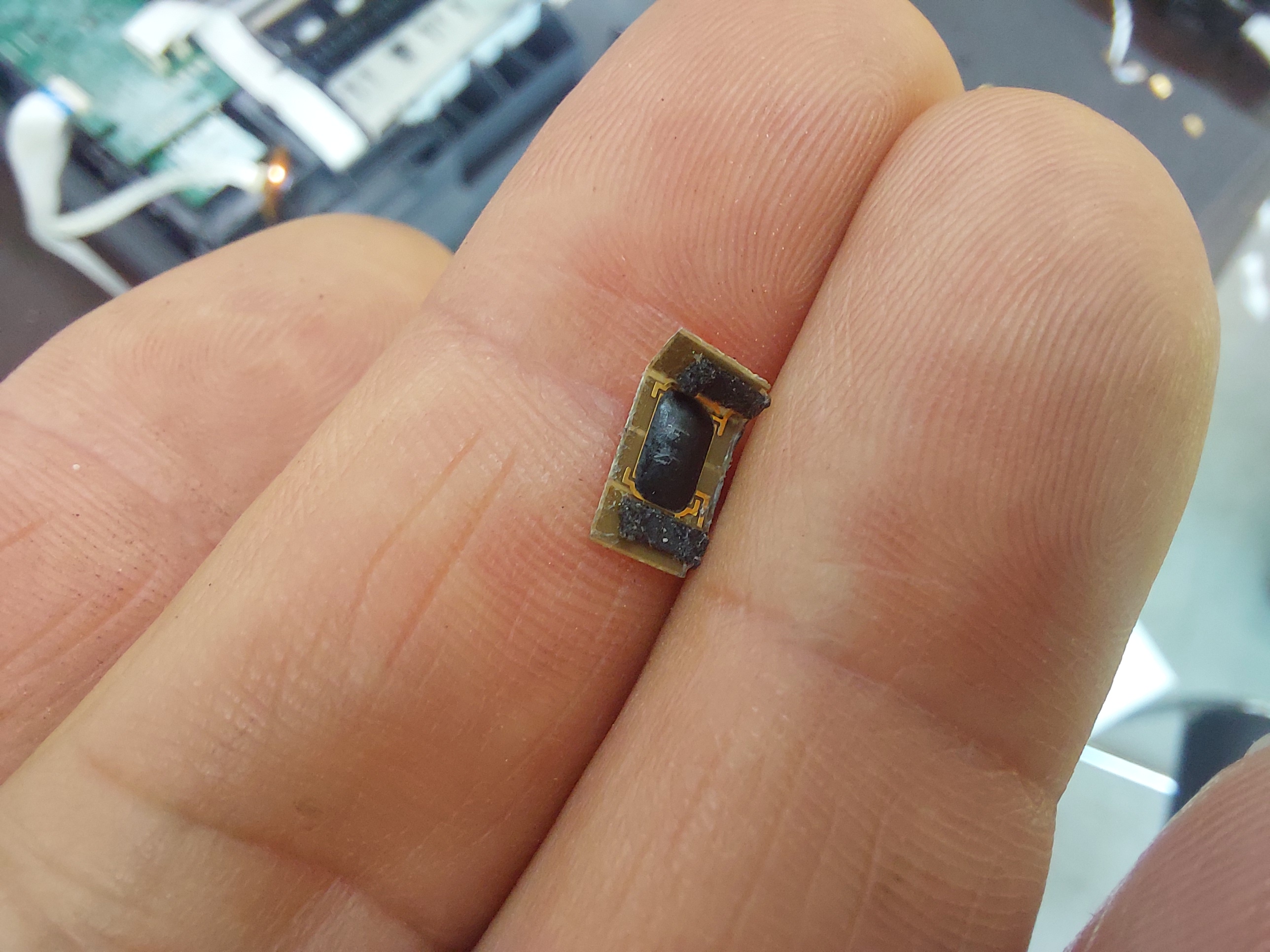

이렇게 떼어낸 칩은 무척 약합니다.
잘못 하면 바로 휘어져 패턴이 손상되어 칩을 사용할 수 없게 됩니다.
또한, 떼어낸 칩은 마이컴 소자가 들어 있는 에폭시 부분이 볼록 튀어 나와 있기에 아래에 설명한 방법대로 처리하시길 권장합니다.
그래서, 저는
글루건(핫멜트)를 이용하여 칩에 두텁게 옷을 입히는 방법을 이용합니다.
글루건을 쏴서 잘 떼어낼 바닥에 (휘어지게 구부려 데낼 수 있는 무언가...)
글루건을 한방울 쏜 다음에
칩을 붙입니다.
그리고 글루건이 식은 다음에 칩을 떼어냅니다.

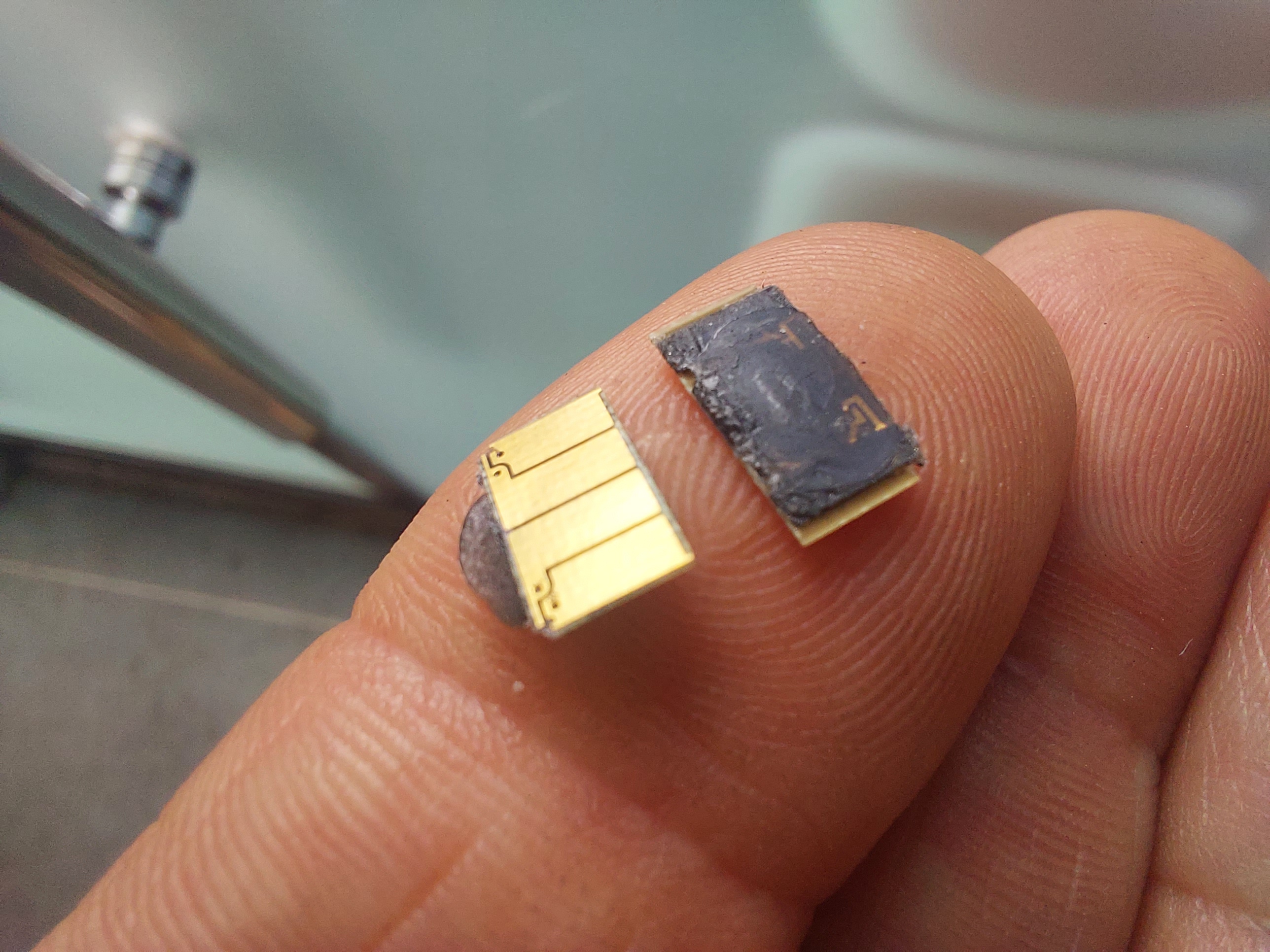

아래 사진에서 우측 칩을 보시면 바로 이해가 되실거에요.
이렇게 만든 칩은

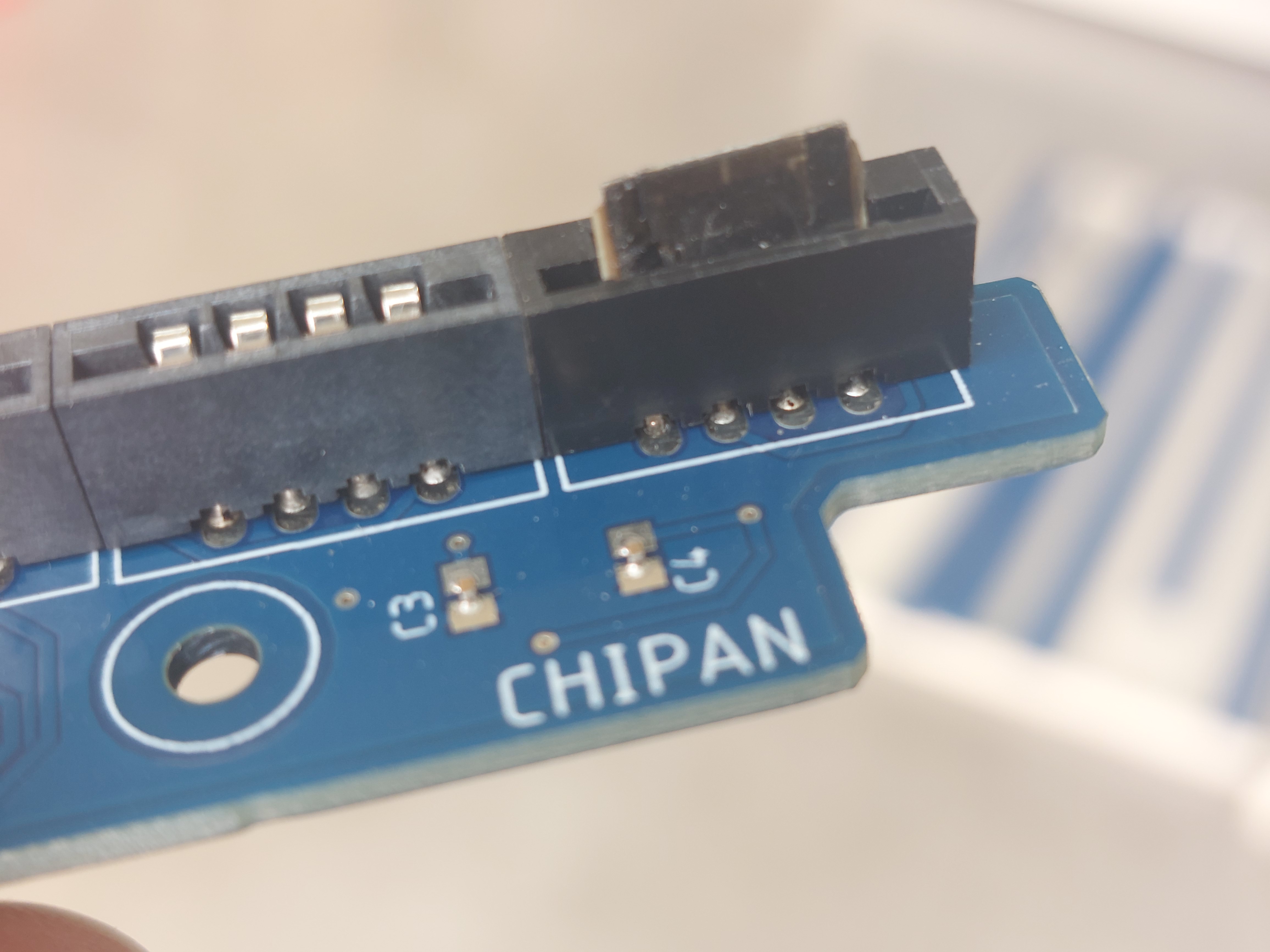

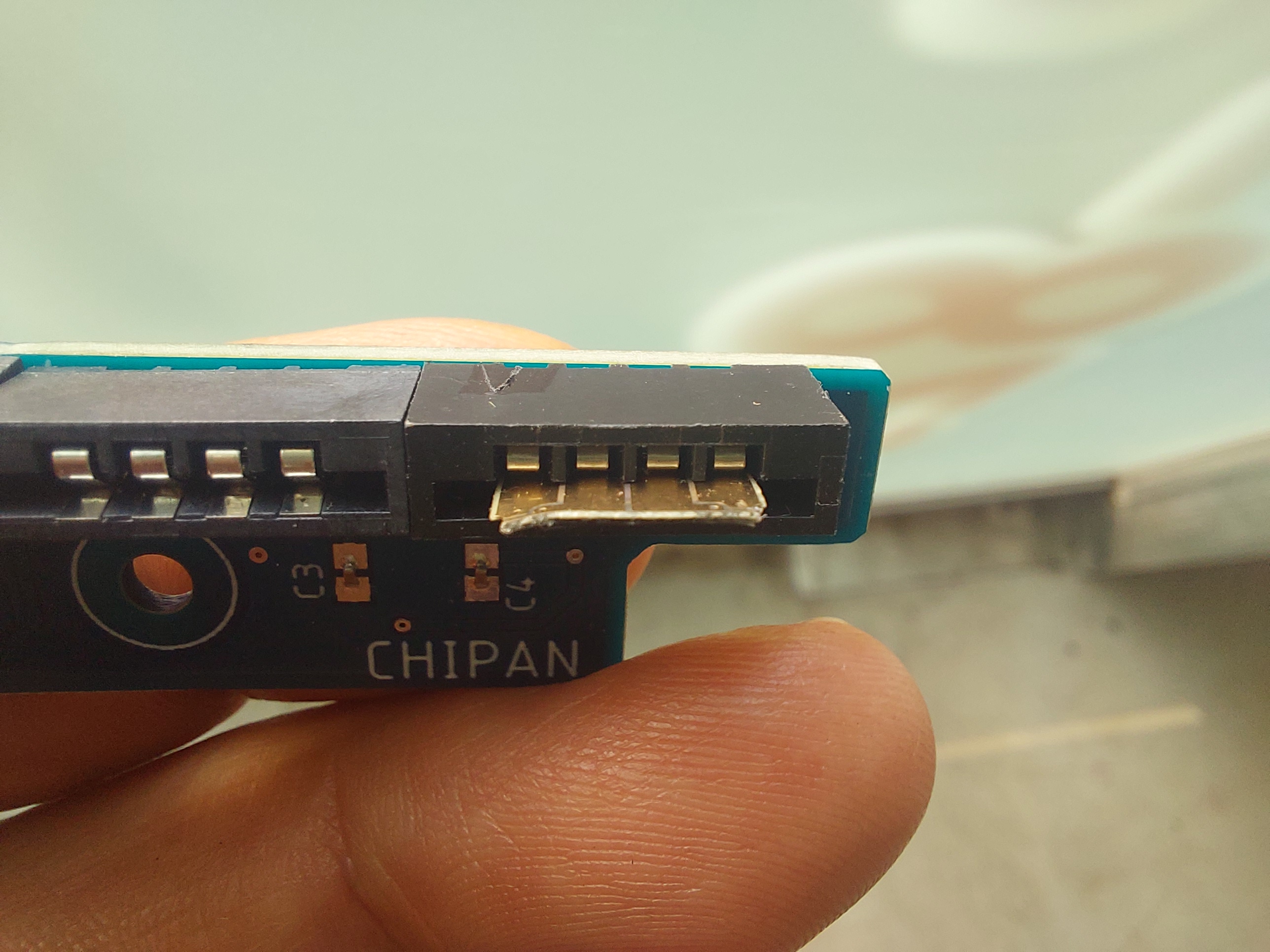

칩판에 삽입하는 방향은 아래 사진을 참고 하세요.
칩판의 글루건이 묻어 있는 부분이 아래 칩판에서 처럼 나를 바라보게 삽입하시면 됩니다.
또한, 칩은 너무 깊게 꼽을 필요는 없습니다.
칩 삽입시 슬롯의 중앙에 맞춰 꼽아 주셔야 합니다.
칩의 4개 다리가 슬롯의 4개 칩 핀에 맞게 중앙을 딱 맞춰 꼽아야 인식불능이 발생하지 않습니다.
아울러

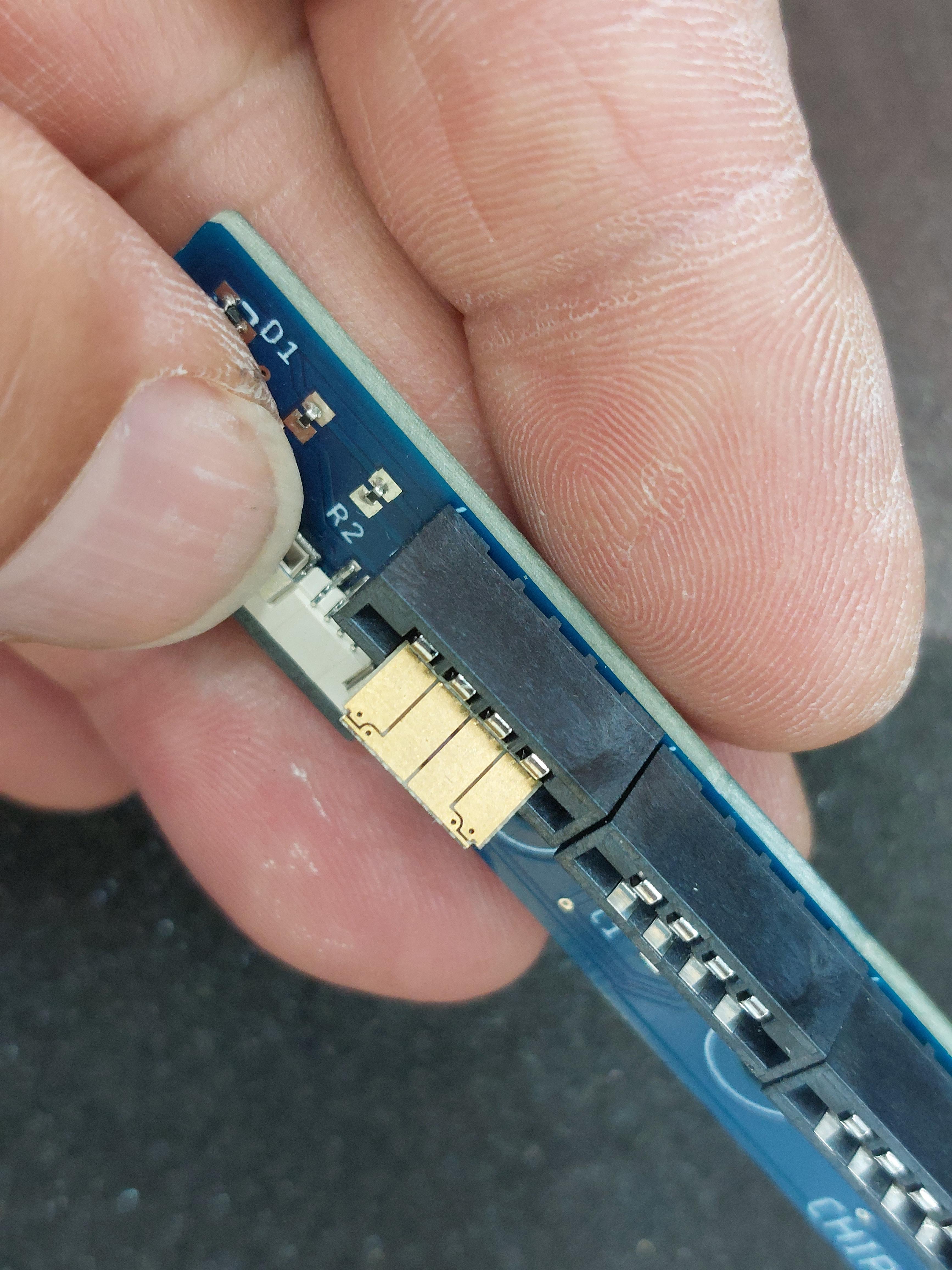

정카 칩의 삽입되는 방향은 아래 사진을 보고 참고하세요.
정카 칩의 점점이 있는 부분이 밖에 남아야 합니다.
아래 사진처럼 칩을 올리고 밀어 넣어 주세요.
이렇게 칩을 다 꼽았다면

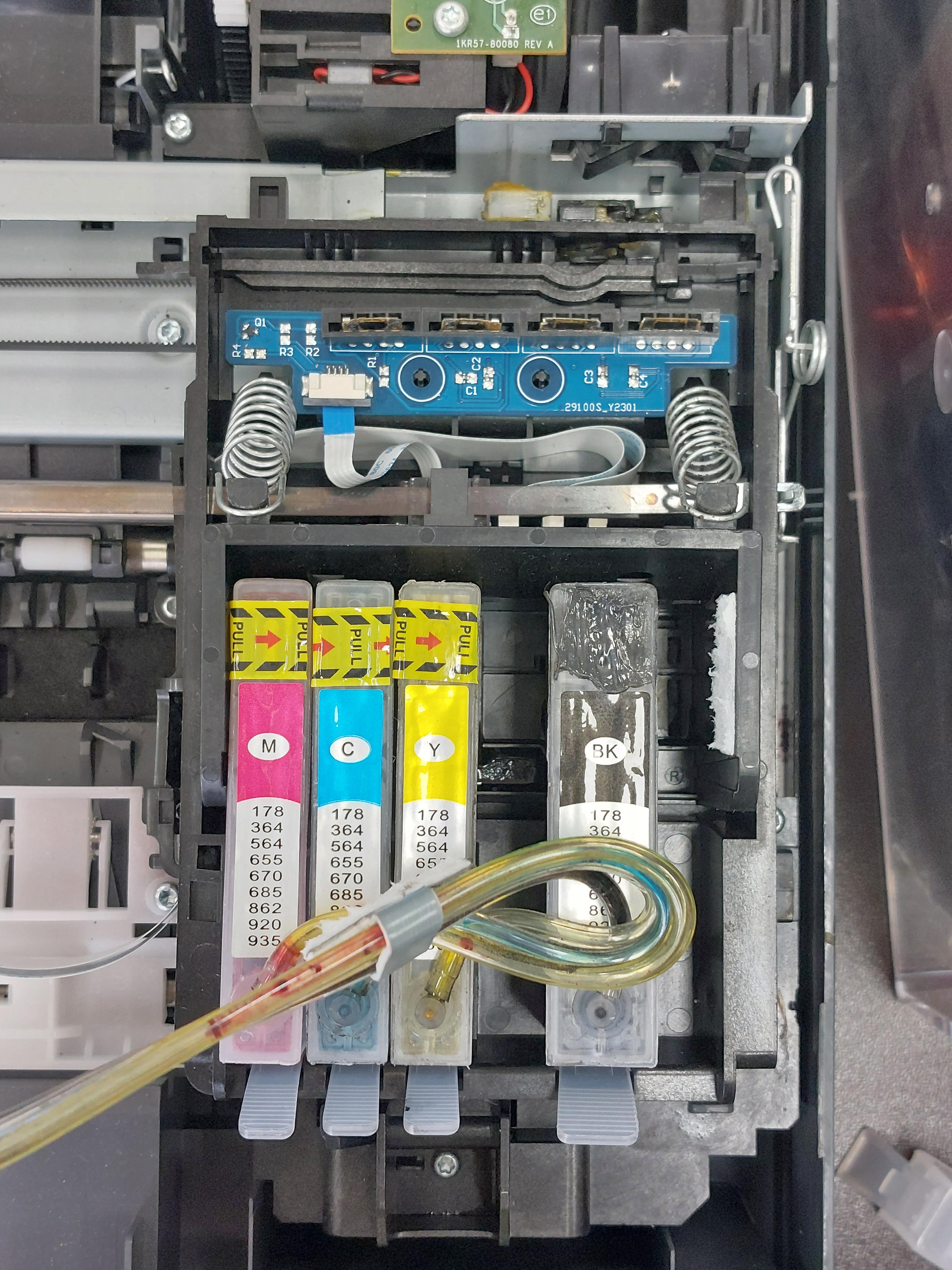

칩판을 캐리지에 안착시키는건 아래 사진을 참고 하세요.

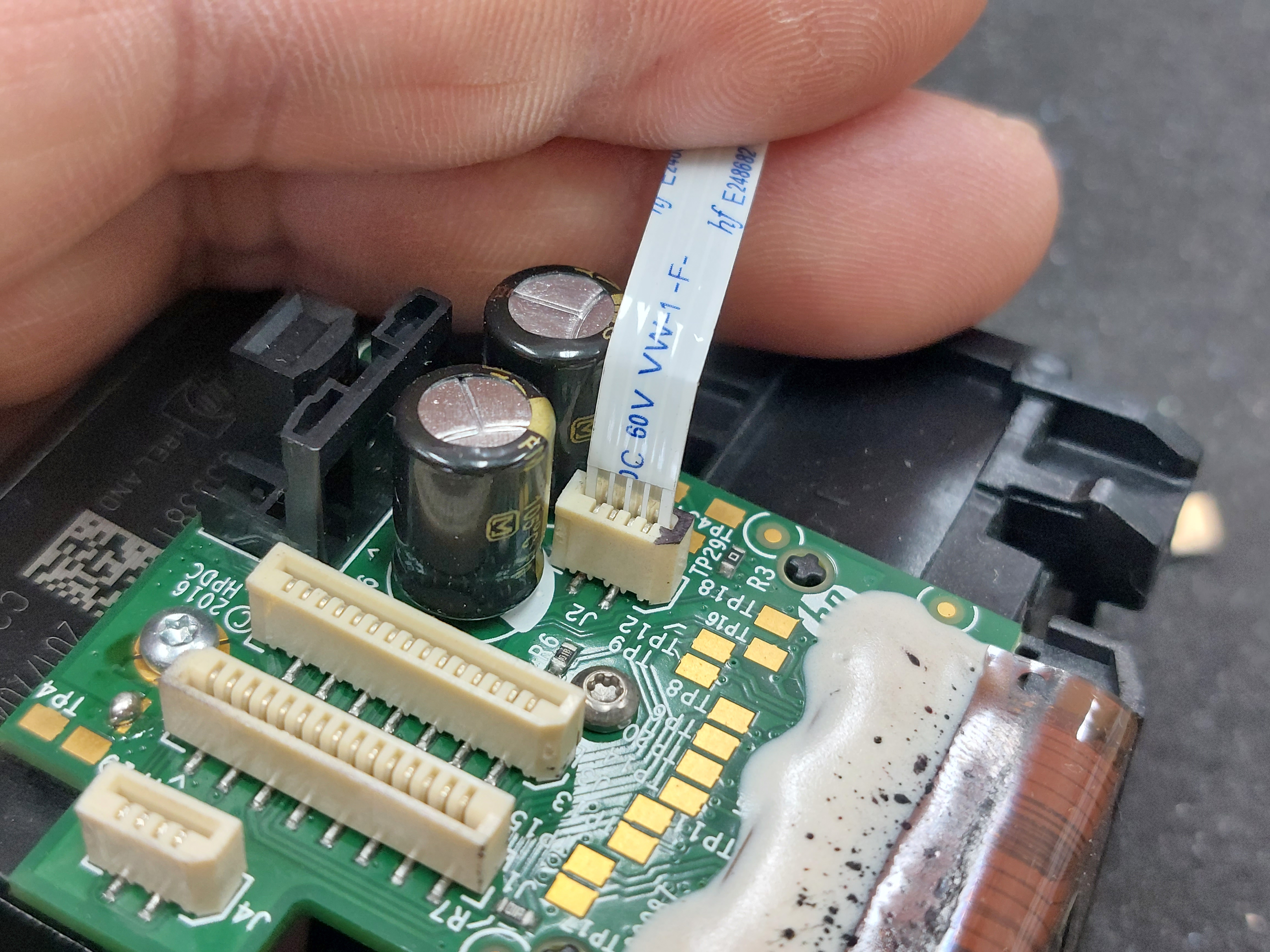

헤드에 꼽는 케이블의 방향은 아래 사진을 참고해 주세요,
