HP 8020 및 HP 6962용 OJ칩판 사용설명서 (902/910칩판)

by RichNam 2023. 8. 23.
반응형







OJ칩판은

564방식의 카트리지를 가공하여 무한잉크를 개조함에 있어



1.칩 인식불능으로  부터의 자유로움

2.무한개조의 편의성



이 두가지를 위해 개발한 제품입니다.







과거에는

정품 카트리지를 이용하여 무한개조를 하였지만

안료잉크와 염료잉크의 혼합으로 인한 막힘 증상이 문제가 되었고,

정품 카트리지 하부에 부착되어 있는 칩과 칩판의 접촉불능이 문제를 야기하곤 했었습니다.





이에 그 대안으로 대두된 방법이

정품 카트리지에서 칩을 떼어 낸 다음, 칩판에 납떔을 하여 사용하는 방법이 나왔지만

근본적인 해결책은 되지 못 했다고 생각됩니다.



아무나, 납땜을 쉽게 할 수 잇는 방법은 아니었거든요.

저도 납땜을 한번 해 봤는데 순간 잘못하면 쇼트가 나 버리는 그럴 정도의 패턴들이라...

이건 추천드리지 않습니다. ^&^







하여간,

9010용 칩판을 만들고 짬짬이 진행한 8020용 칩판이 대량생산을 앞두고 있습니다.

이에 관련 내용을 토대로 설명서를 만들었습니다.



8020과 6962 등으로 임대를 하시는 분들은 한번 참고하시면 큰 도움이 되리라 봅니다.









OJ칩판을 사용하기 이전에

정품 카트리지에서 칩을 떼내는 방법에 대한 동영상입니다.



https://youtu.be/K_4Fja1C3Lo













이렇게 떼어낸 칩은 너무 얇아요....

까닥 잘못하면 칩의 패턴이 쉬이 손상될 수 있습니다.

이에, 칩을 좀 두텁게 만드는 과정이 필요합니다.



아래 동영상을 참고하여 칩 뒷부분에 살을 좀 붙여 주자고요.





https://youtu.be/9gQhZjRDMMk













이제 준비가 다 되었네요.

OJ칩판 사용설명서입니다.

전체적인 내용은 아래 동영상을 참고해 주십시요.







https://youtu.be/2kkEStsV_Yk









아울러,

칩판 사용시 참고할 만한 내용입니다.

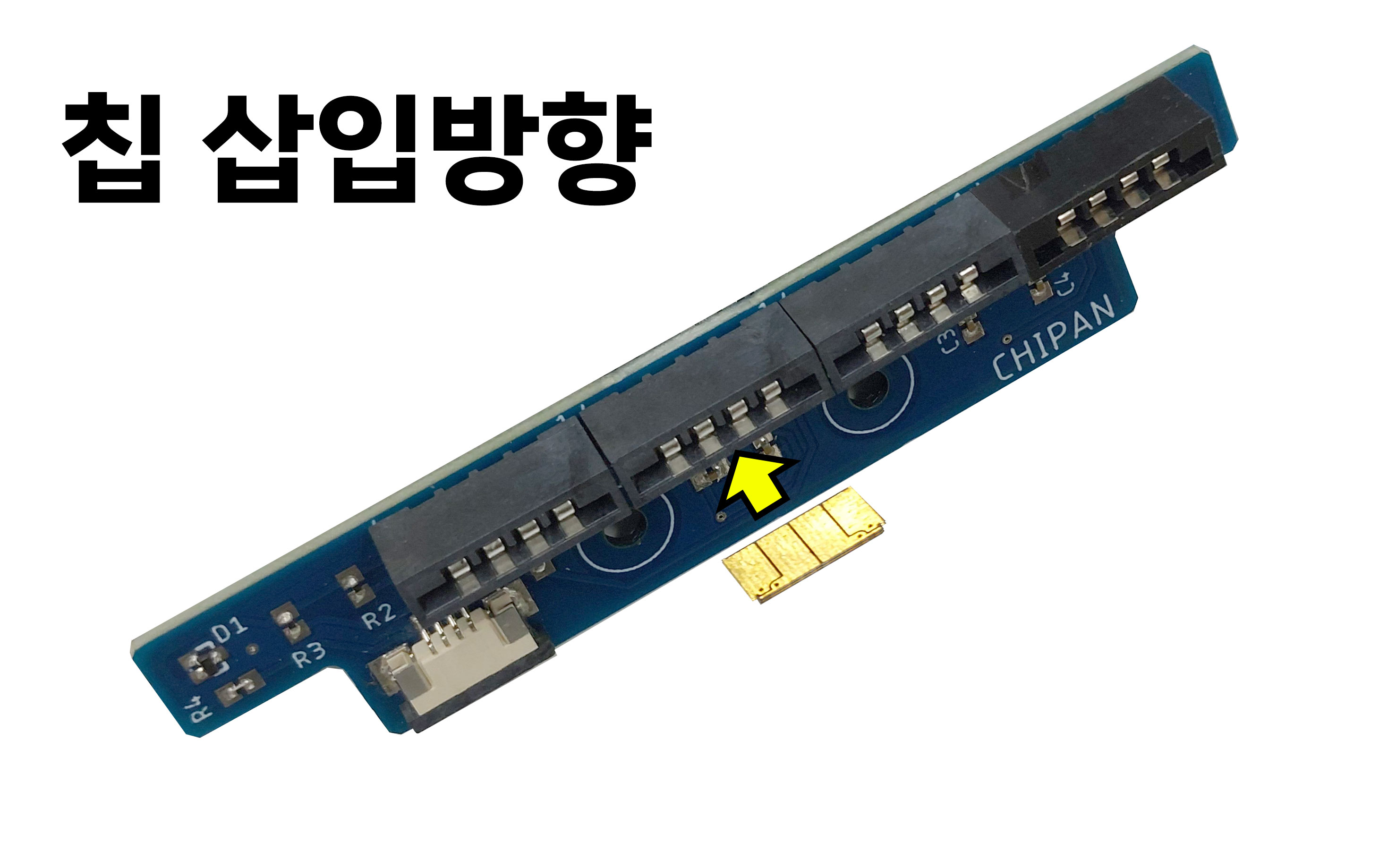

칩판에 칩은 아래와 같은 방향으로 삽입을 합니다.

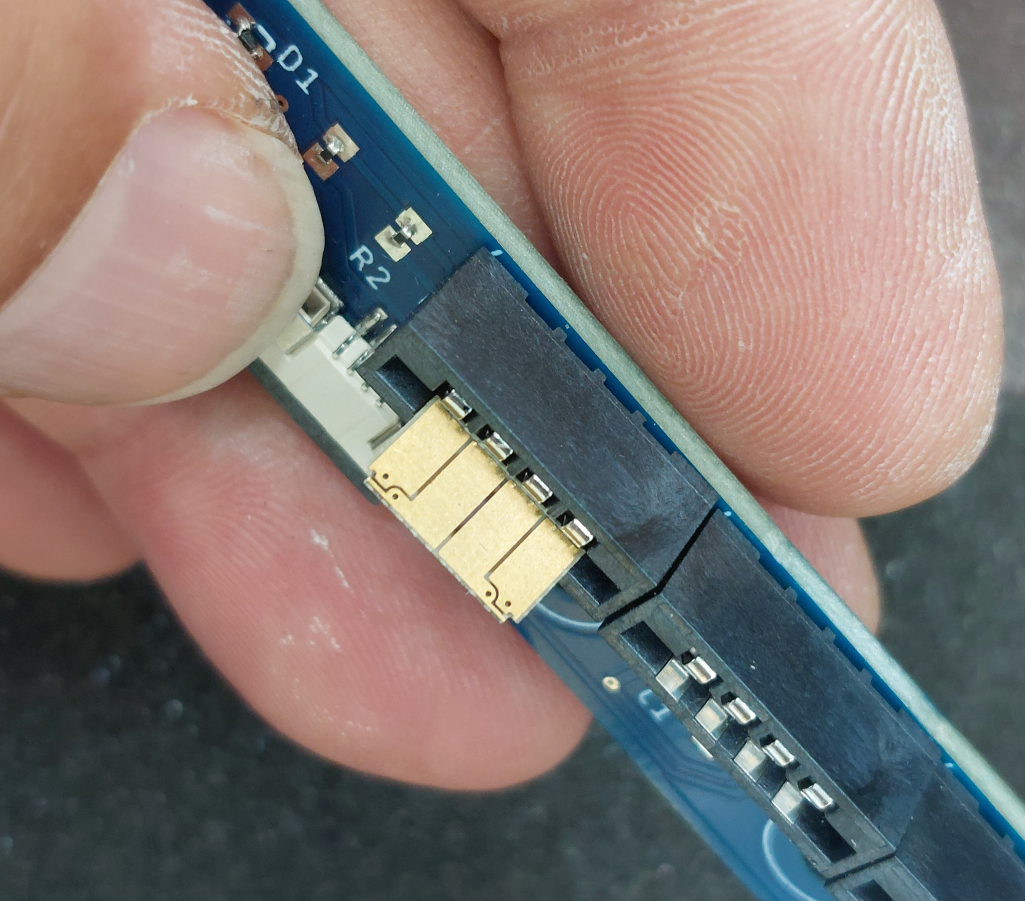

칩을 자세히 보면 작은 점이 4개 있는데 이 점이 삽입되는게 아니고

칩 소켓 바깥쪽에 위치하게끔 꼽아 주세요.



















즉, 이렇게 들어가야 합니다.

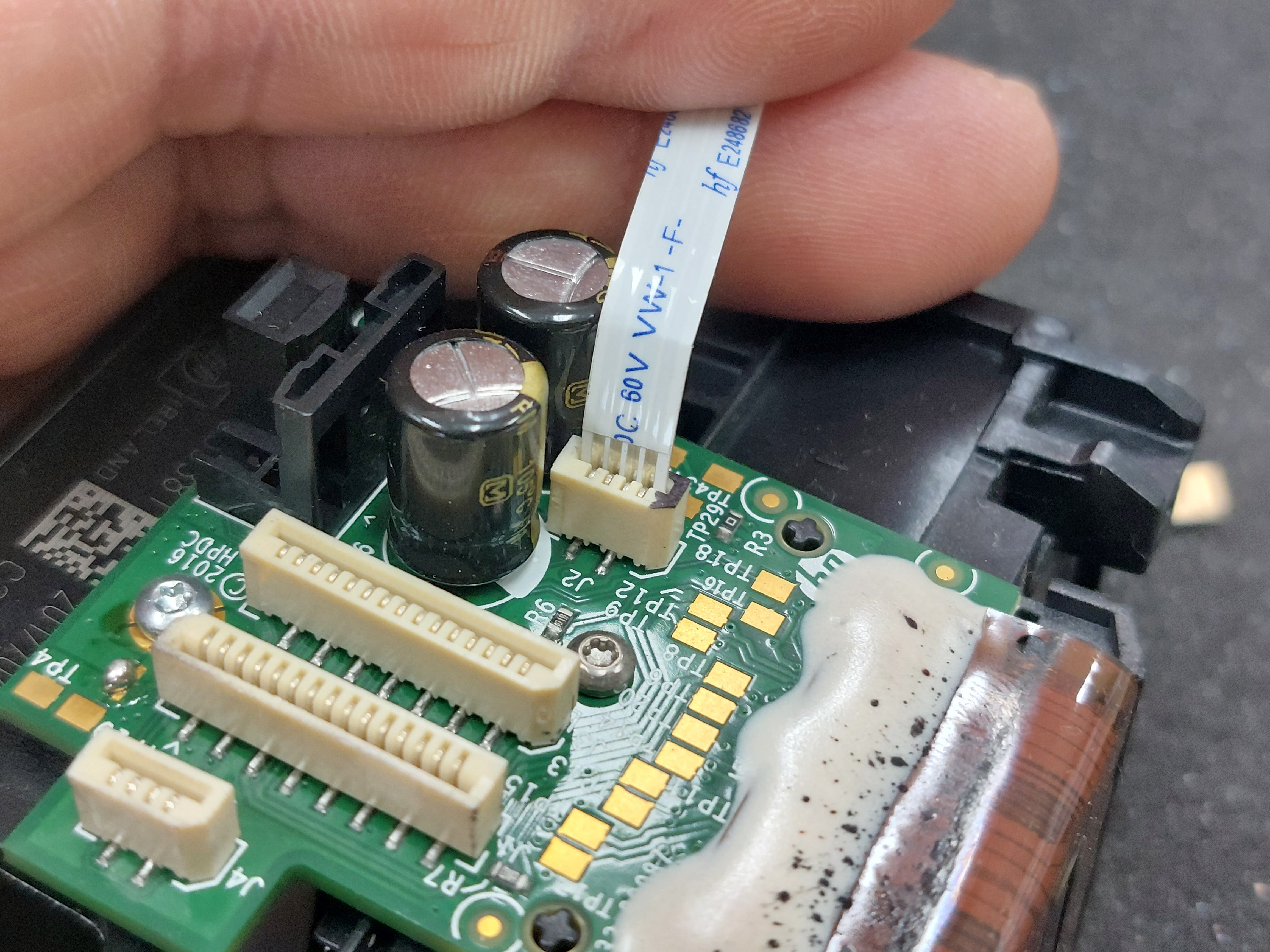

그리고 칩판 케이블은 헤드 후면의 PCB 칩판 케이블 커넥터에 아래와 같은 방향으로 꼽아야 합니다.



















마지막으로

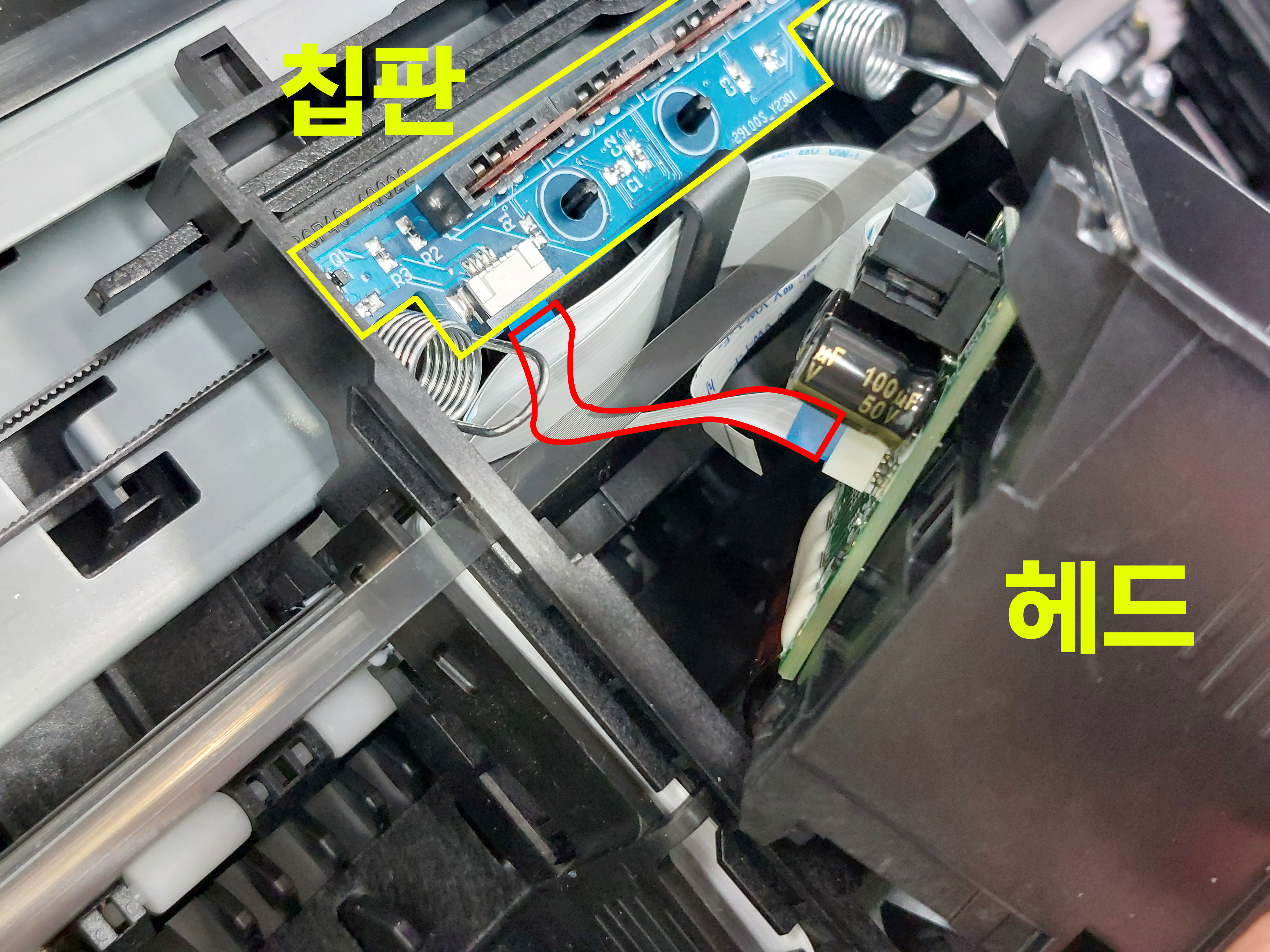

칩판을 헤드 캐리지에 장착한 후 칩판 케이블은

헤드 케이블 아래로 넣어서 아래 사진처럼 위치 시켜 주시는게

캐리지 이동상 타 부품에 간섭을 주지 않을 방법이 되겠습니다.















오랫만에 정성들인 포스팅하나 올립니다.

감사합니다.
