과거 제 블로그에
CH341a 의 기본 롬라이터 프로그램을 이용하여
HP 8710 및 HP7740, 20 등의 메인보드 (무칩을 위한) eeprom 을 백업하고 복구 하는
방법에 대해 설명을 드린 적이 있습니다.
CH341관련 글들...
아직 안보신분은 한번씩 보시면 도움 되실겁니다.
https://richnam.com/search/CH341A
engram
미관이 꾸며가는 이런 저런 이야기들... :)
richnam.com
물론 그 방법만 숙지하셔도 필요한 작업(?)은 다하실 수 있을 텐데요.
우리가 사용하는 저가의 롬라이터인 CH341로는
HP8210 및 삼성 3520의 eeprom 백업은 불가능하실거에요.
암만 해도 안될겁니다.
~가 아니고 방법이 틀렸기 때문이 맞는 얘깁니다.
떄문에 RT809h 등의 고가(?)의 롬라이터를 이용하려고 시도하신 분들도 많더라고요.
809h는 다른(?) 용도로 사용하는게 맞고요.
오늘 포스팅에서는 HP 8210 및 삼성 3520 등 메인보드의 롬을 읽는 방법에 대해 설명 드릴게요.

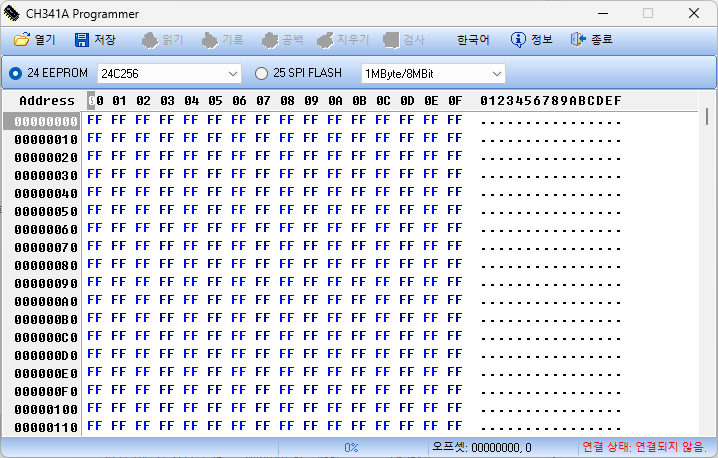

먼저 바로 위 CH341a 의 기본 프로그램으로는 읽을 수 없는 이유는,
해당 프로그램이 slave address 지정이 불가하기 때문입니다.
자세한건 제 지식의 깊이가 얇은 관계로 넘어가겠습니다. ^^;;
그러하다면,
우리가 사용했던 프로그램을 바꿔야지요.
아래 프로그램을 다운 받으세요.
실행후
8210 등의 Slave Address 를 바꾸고자 한다면
세팅 메뉴의 I2C 메뉴내 번지 지정을 해주면 됩니다.
8210 등 메인보드의 롬의 어드레스는 0xA8 로 지정하면 백업 및 복구가 가능합니다.

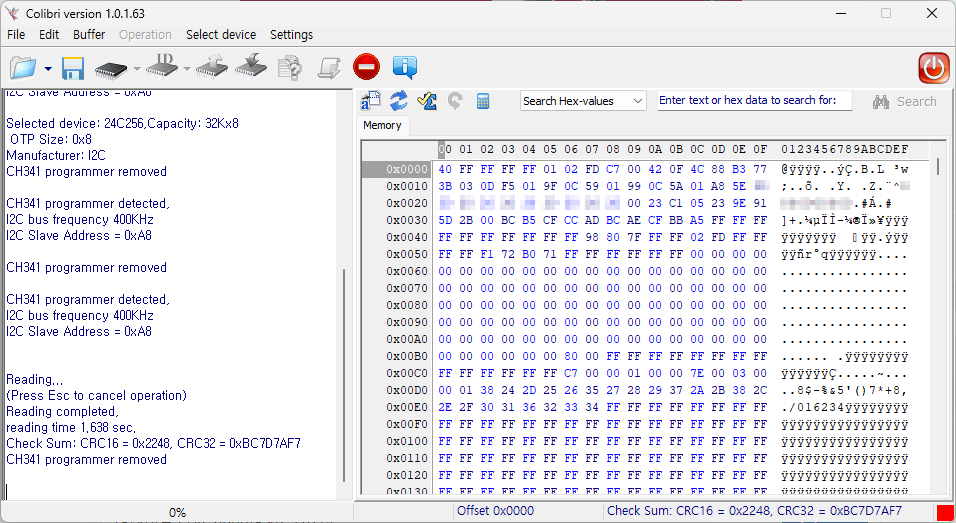

아래는 8210의 롬을 읽어 드린 화면입니다.
보안상 시리얼은 지웠습니다. ㅎㅎㅎ
아무쪼록 많은 활용 하시길 바랍니다.
아, 8210과 8730 이었나 ? 8740이었나....
두 기종은 0xA8 로 지정해야 읽을 수 있습니다.
