안녕하세요 ~

(주) 이스턴 무역의 기술지원 총괄을 맡고 있는 미관입니다.



저희 이스턴 무역은 여러 종류의 프린터/복합기를 수입하고 있으며

그 장비들에 관련된 무한칩을 비롯하여 호환잉크 등을 함께 수입/유통하고 있는 기업입니다.



제가 기술지원을 담당하고 있다보니

어깨가 참 많이 무겁지만 열심히 하겠습니다. ㅎㅎ





HP 69xx 시리즈 장비에서 만나게되는 잉크시스템 오류 중 하나가

0x6100004a 가 아닐까 싶습니다.





한마디로, 0x6100004a 오류헤드에서 잉크를 석션할 때 석션 모터가 돌지 못 해 발생되는 오류입니다.





그것만 해결해 주면, 이 오류는 바로 사라지게 되는 참 고마운(?) 오류이기는 하지만

안만나면 더욱 반가운 오류겠지요. ㅎㅎ







자, 해결해 보도록 할게요.

장비를 뜯습니다.



뜯는 방법은 아래 글을 참고하시어 뜯으시면 아주 쉽답니다.



http://richnam.com/483



HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 분해하는 법

안녕하세요 ~ 금일은 저희 회사가 최근에 엄청난 물량을 수입한 프린터 복합기인 HP 오피스젯 6954 6958 6962 6965 6968 6975 6978 의 분해 방법입니다. 이 제품들은 대등소이하기에 하나만 알면 열을 알 ��

richnam.com

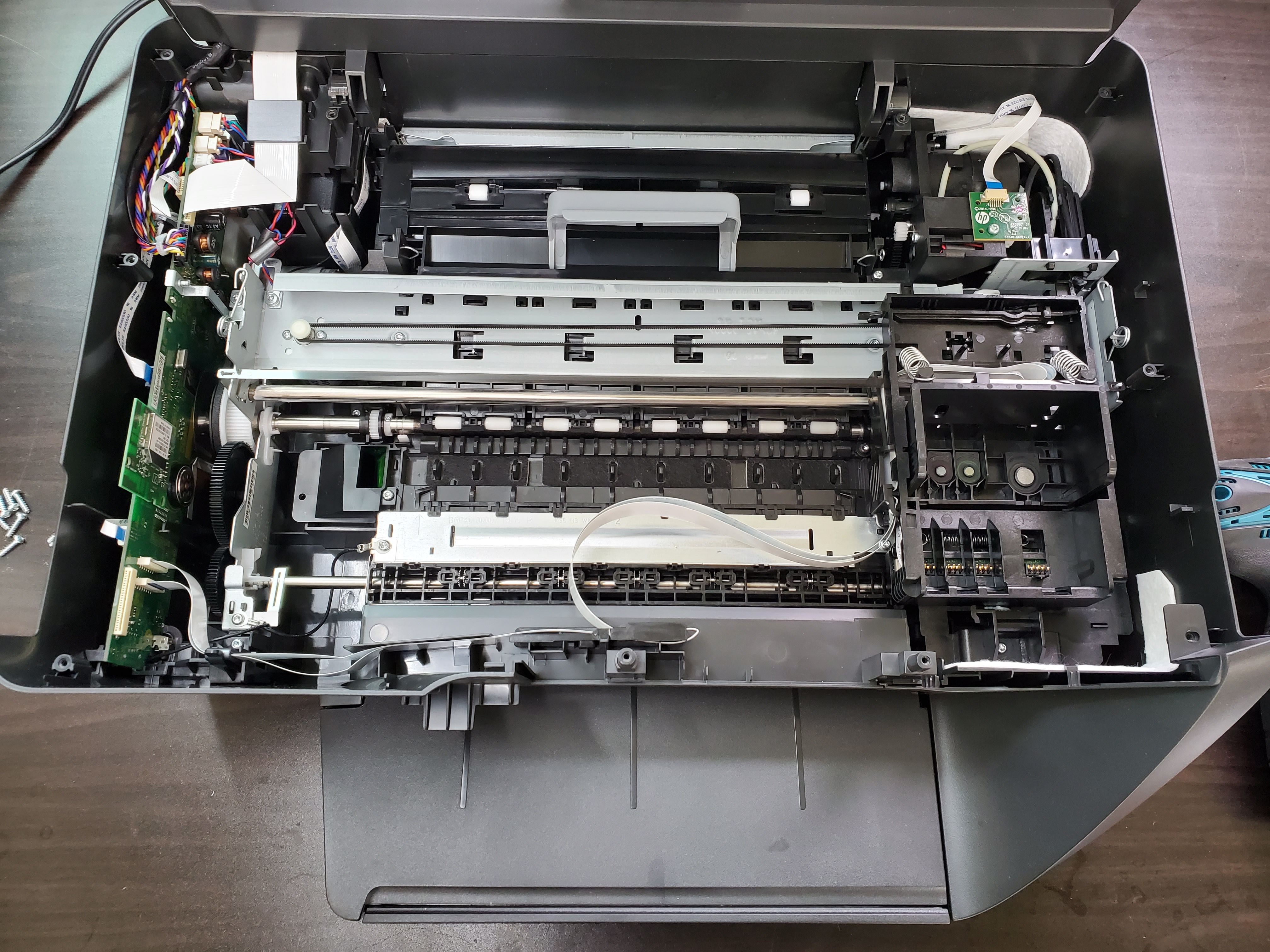

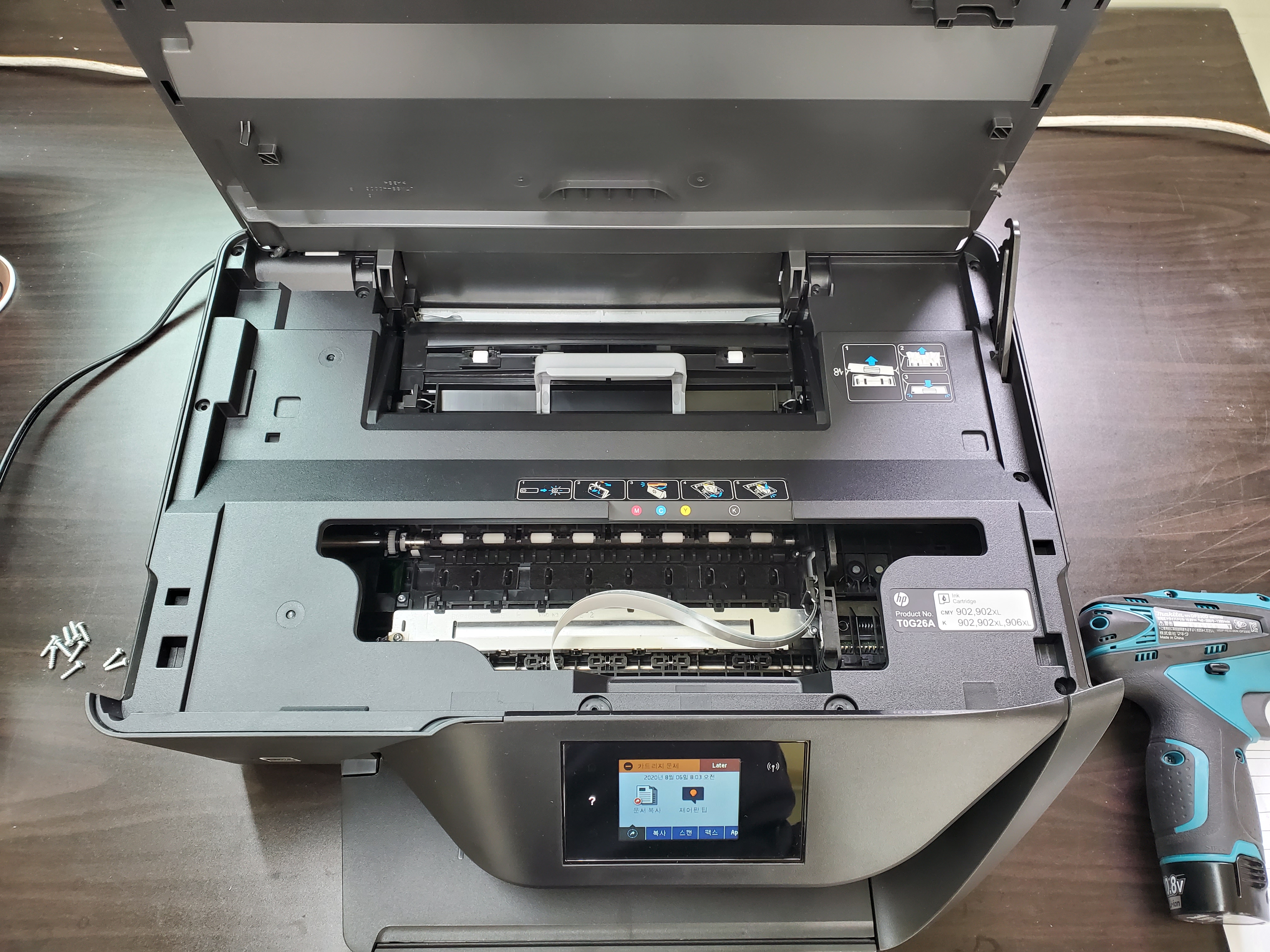

자, 상판을 뜯어 냅니다.











정상적으로 장비를 종료하였다면,

헤드는 우측에 위치하고 있을텐데요.

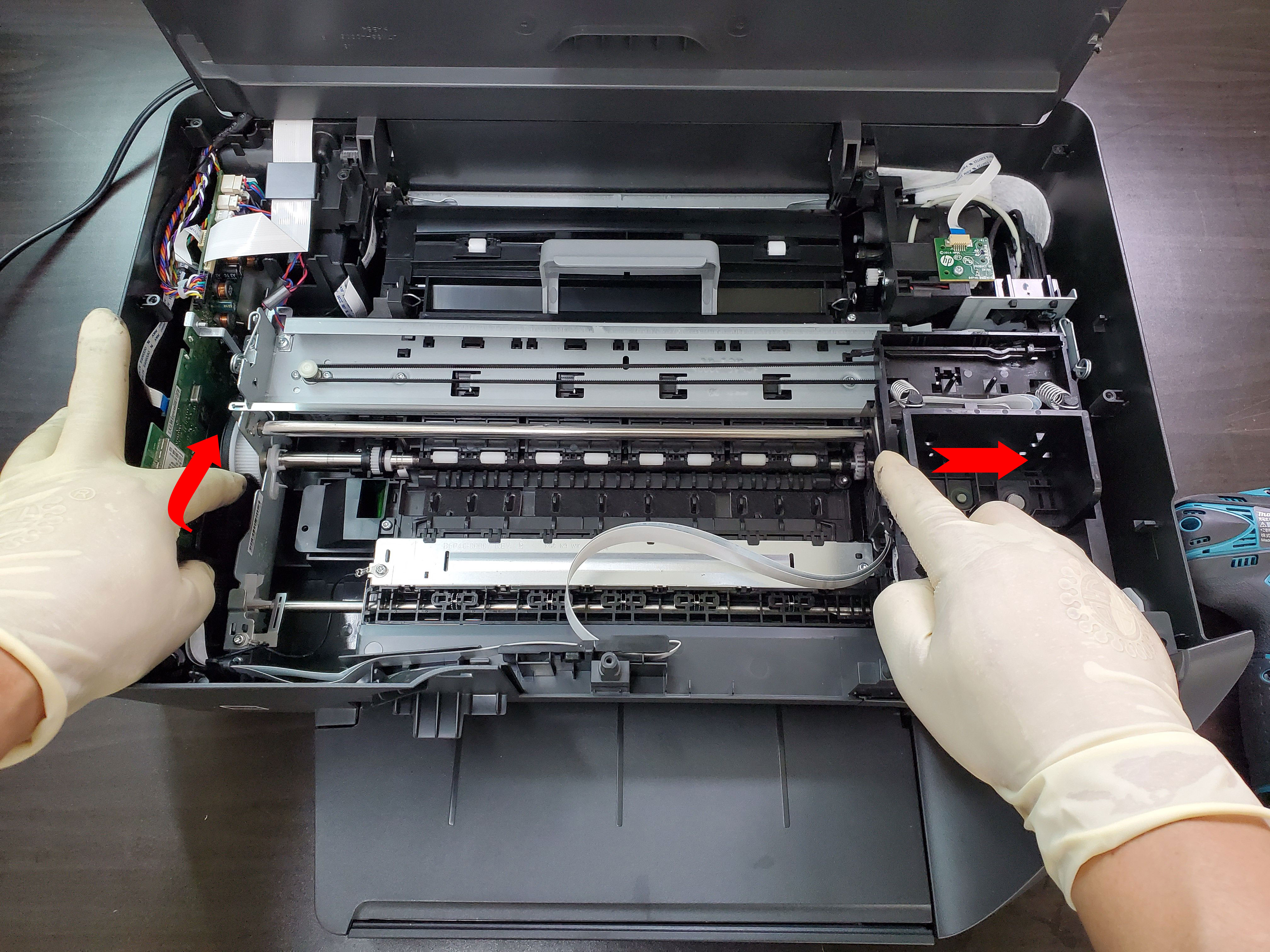

오른손으로 헤드를 우측으로 밀면서, 왼손으로 기어를 돌려 스테이션을 뒤로 후진시킵니다.











스테이션이 이동하였다면,

헤드를 좌측으로 옮깁니다.

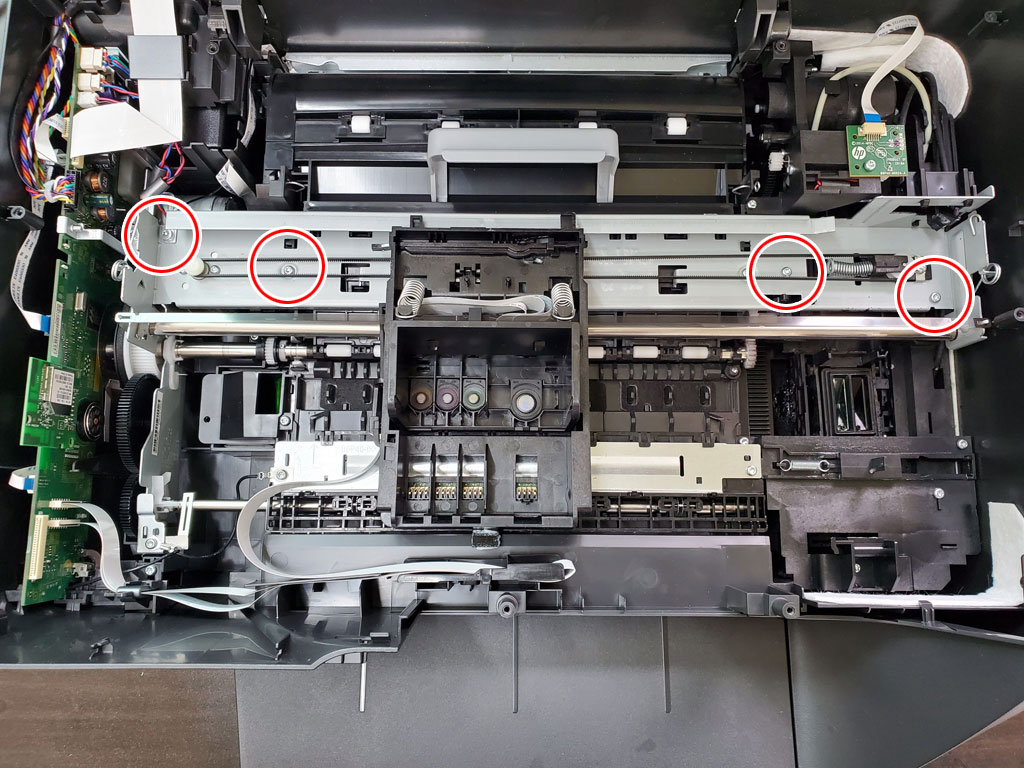

아래 사진의 피스 4개를 풉니다.











좌측의 접지선을 잘 잡아 옆으로 뺀 다음

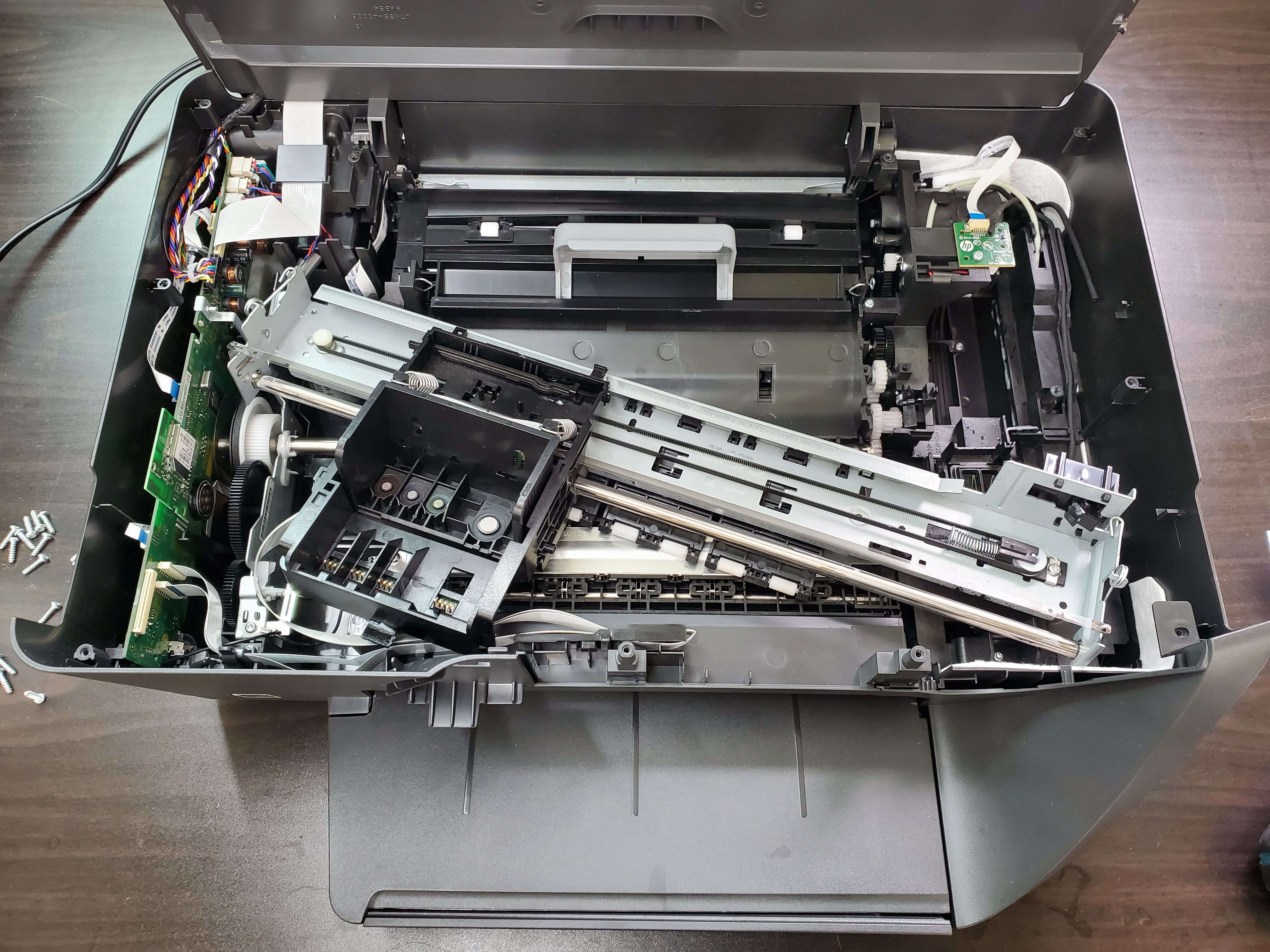

좌측을 들어 올립니다.

뜯을 땐 잘 뜯었는데 글을 쓰는 이 시점에는 헷갈리지만

바로 들어 올려지지 않고

살짝 앞으로 빼낸 다음 들어 올렸던것 같습니다.









우측부분은

아래 사진의 석션호스 두개를 빼냅니다.

세게 당기면 그냥 쭉~ 빠집니다.









이렇게 헤드를 위치시켜두고









석션 펌프를 꺼내기 위해

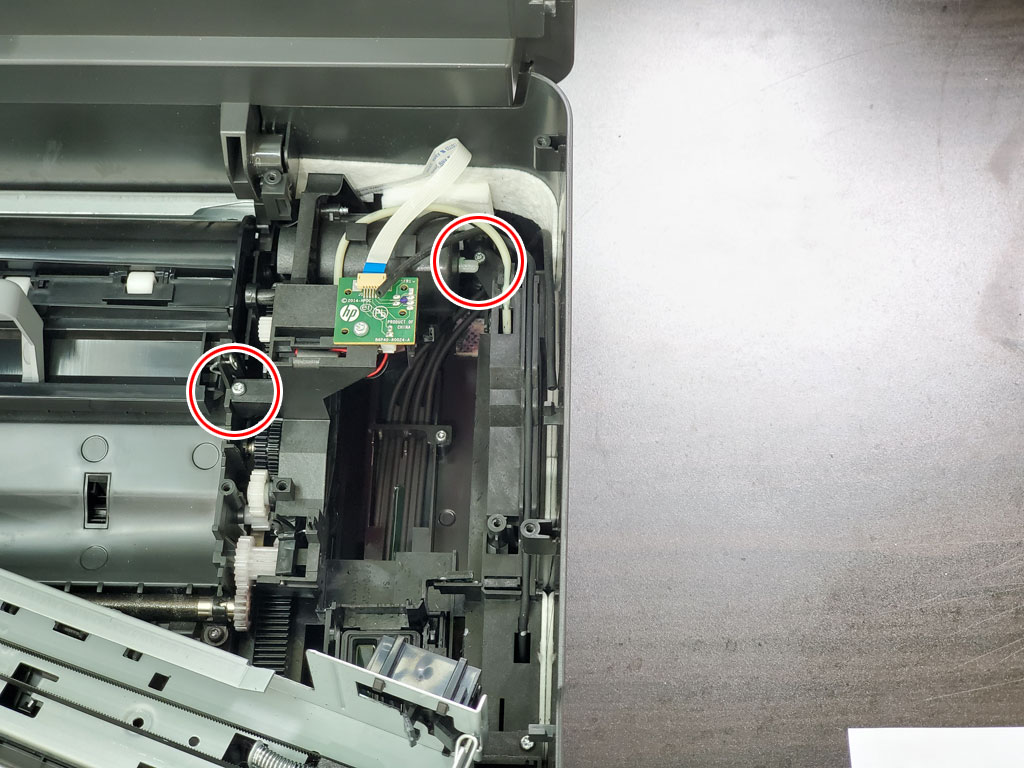

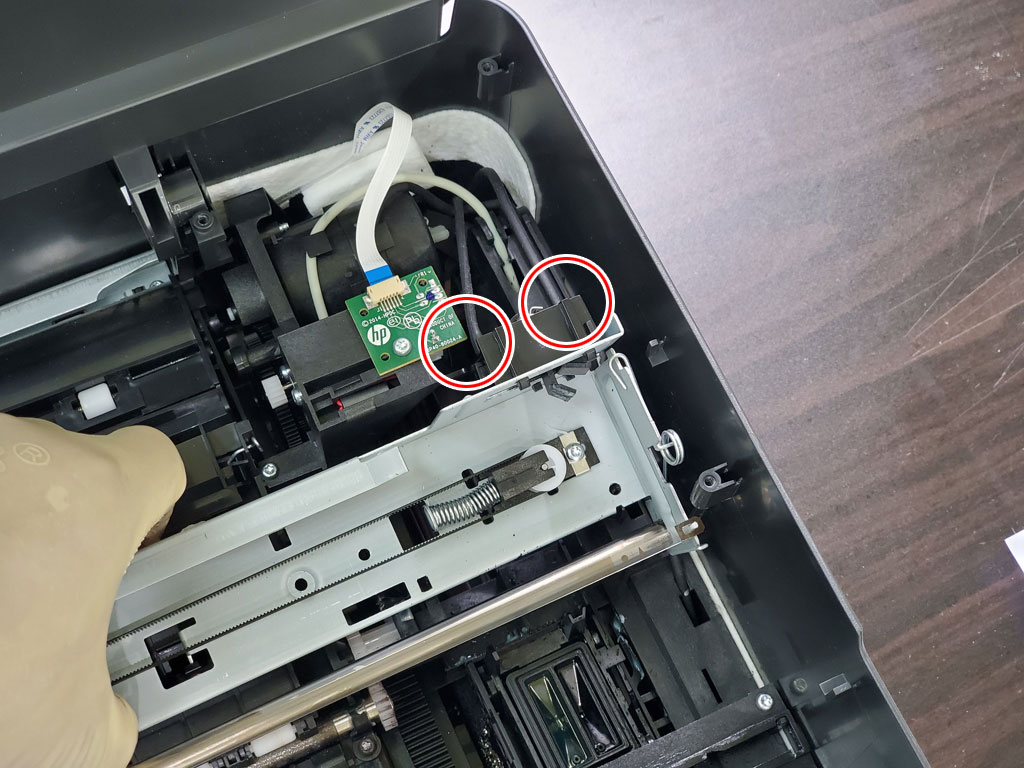

아래 사진의 두군데 피스를 풀어 줍니다.

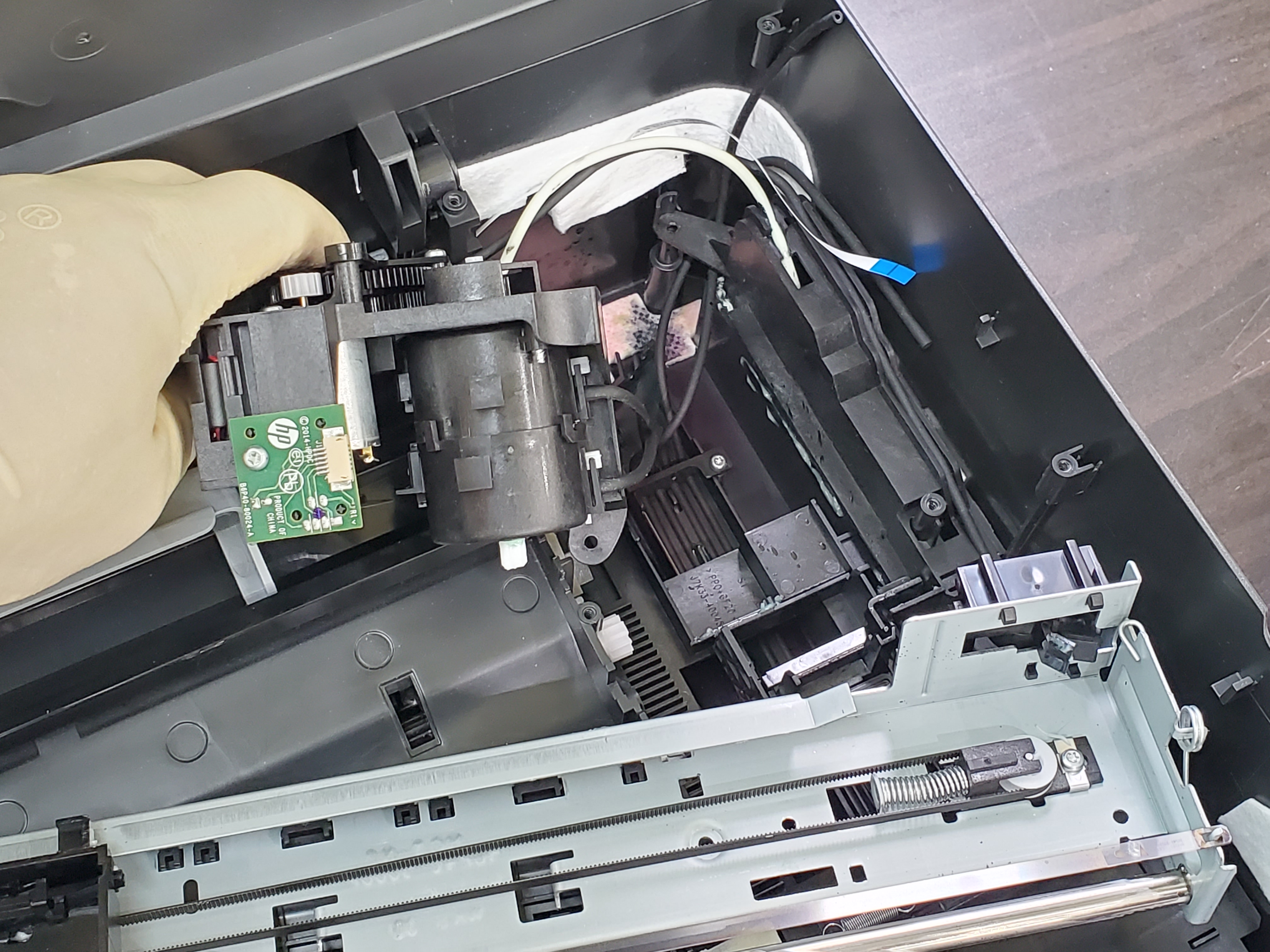

석션펌프를 들어 낼 때,

바로 빠지지 않아요.

요령은 스테이션을 최대한 앞으로 당긴 후 (계속 당기고 있어야 해요)

석션펌프의 기어 부분을 우측으로 당겨 빼내고 나서

들어 올리는게 요령입니다.

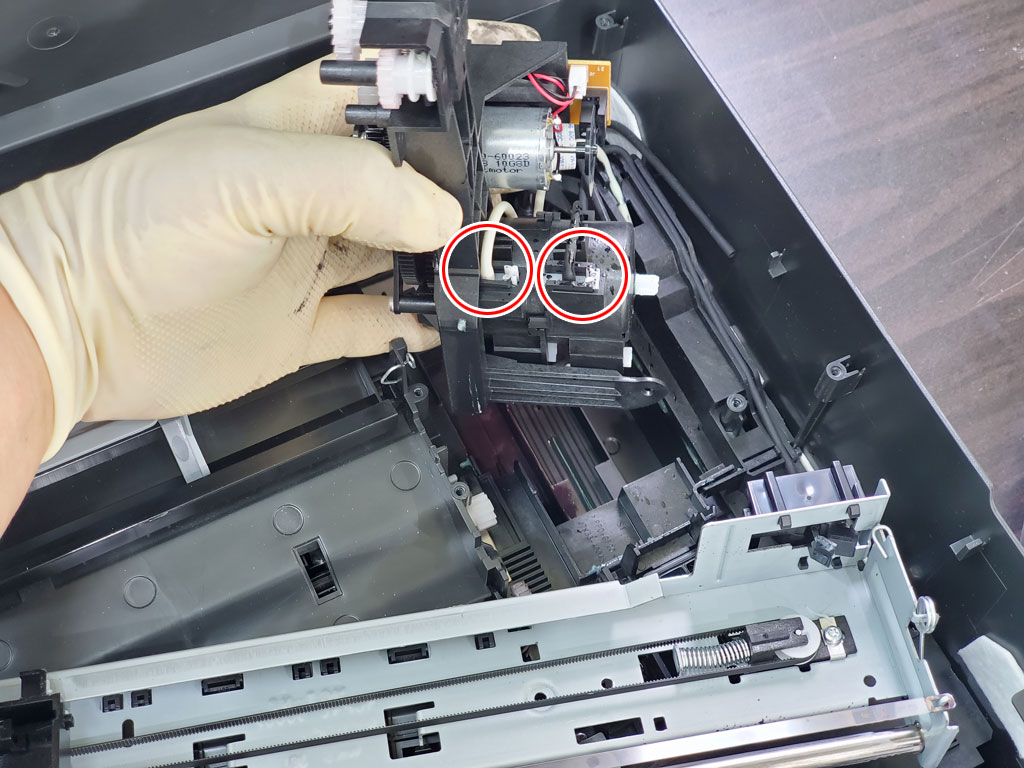

그리고, 석션펌프에 있는 석션 호스들은 다 빼냅니다.

어느 호스가 어느 쪽에 연결 되었는지 사진 찍어가면서 하시는게 팁이랍니다. ^^

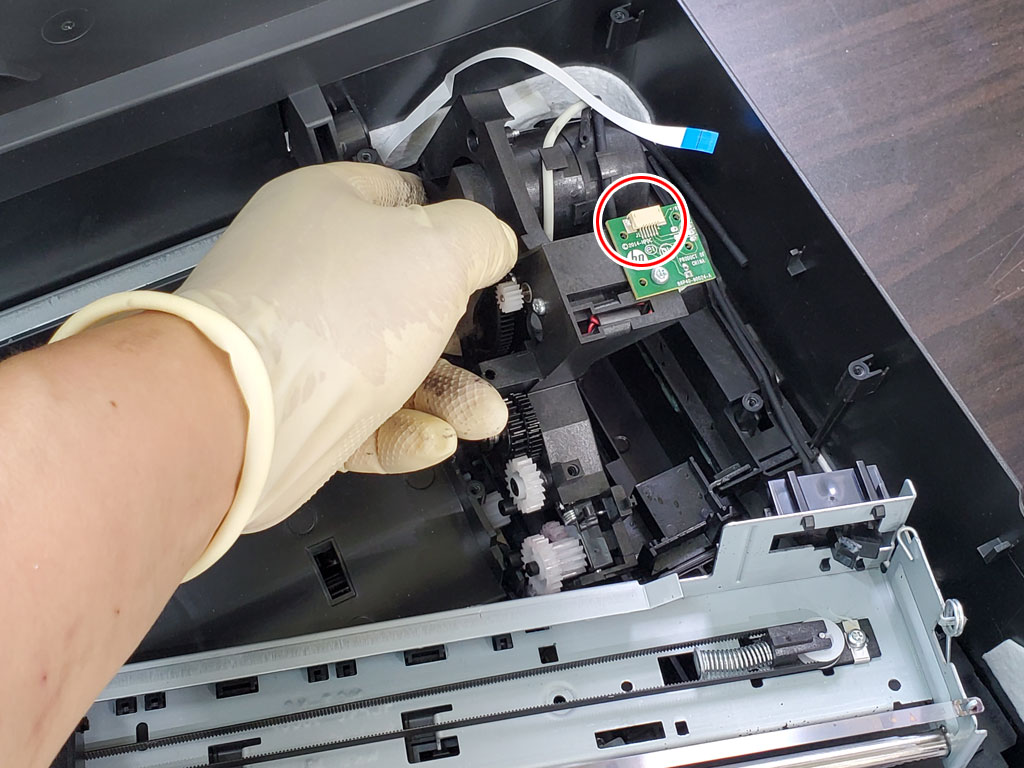

당연히 FPC 케이블도 빼주고요.

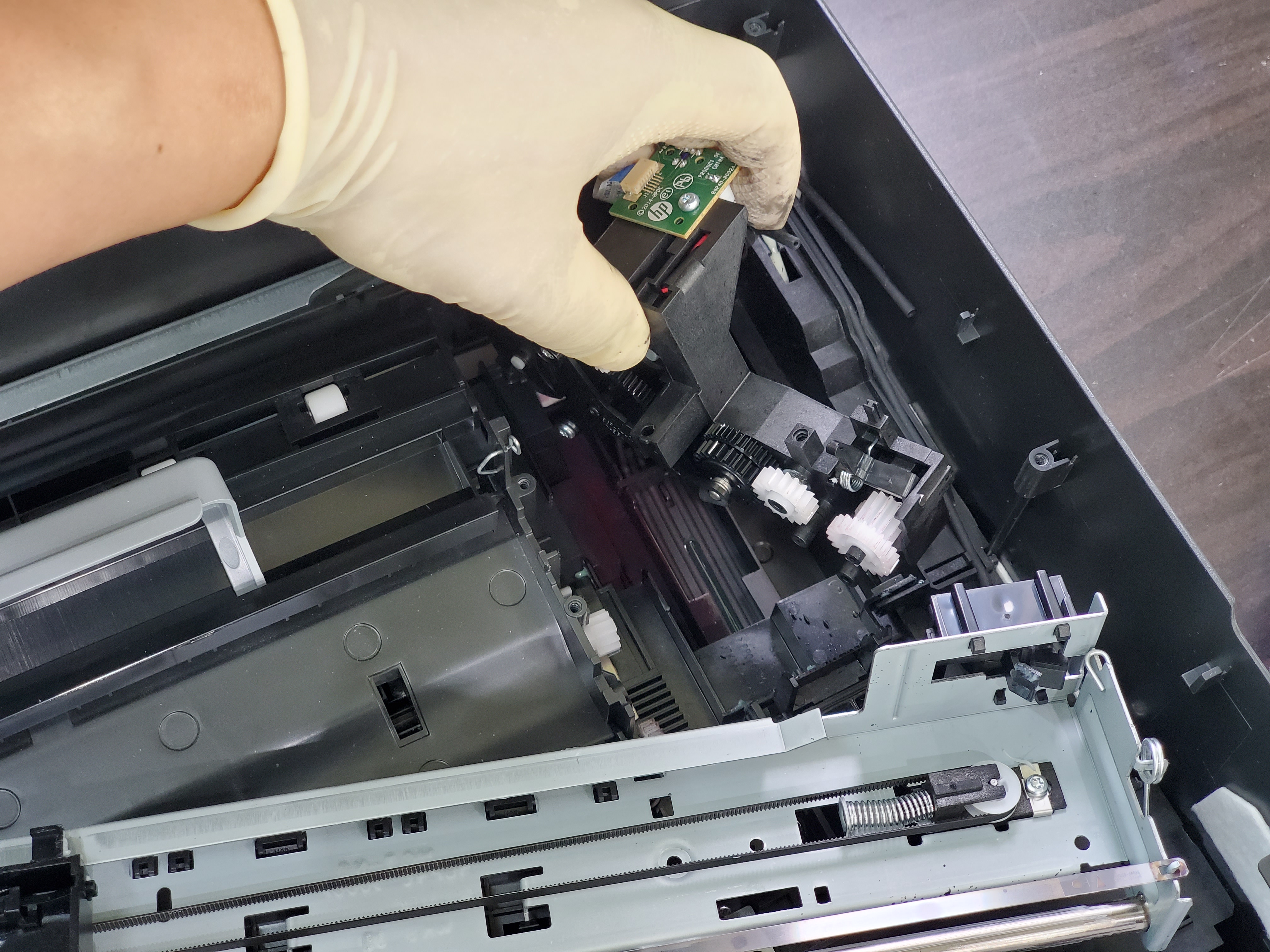

석션펌프를 들어 냅니다.











자 ~

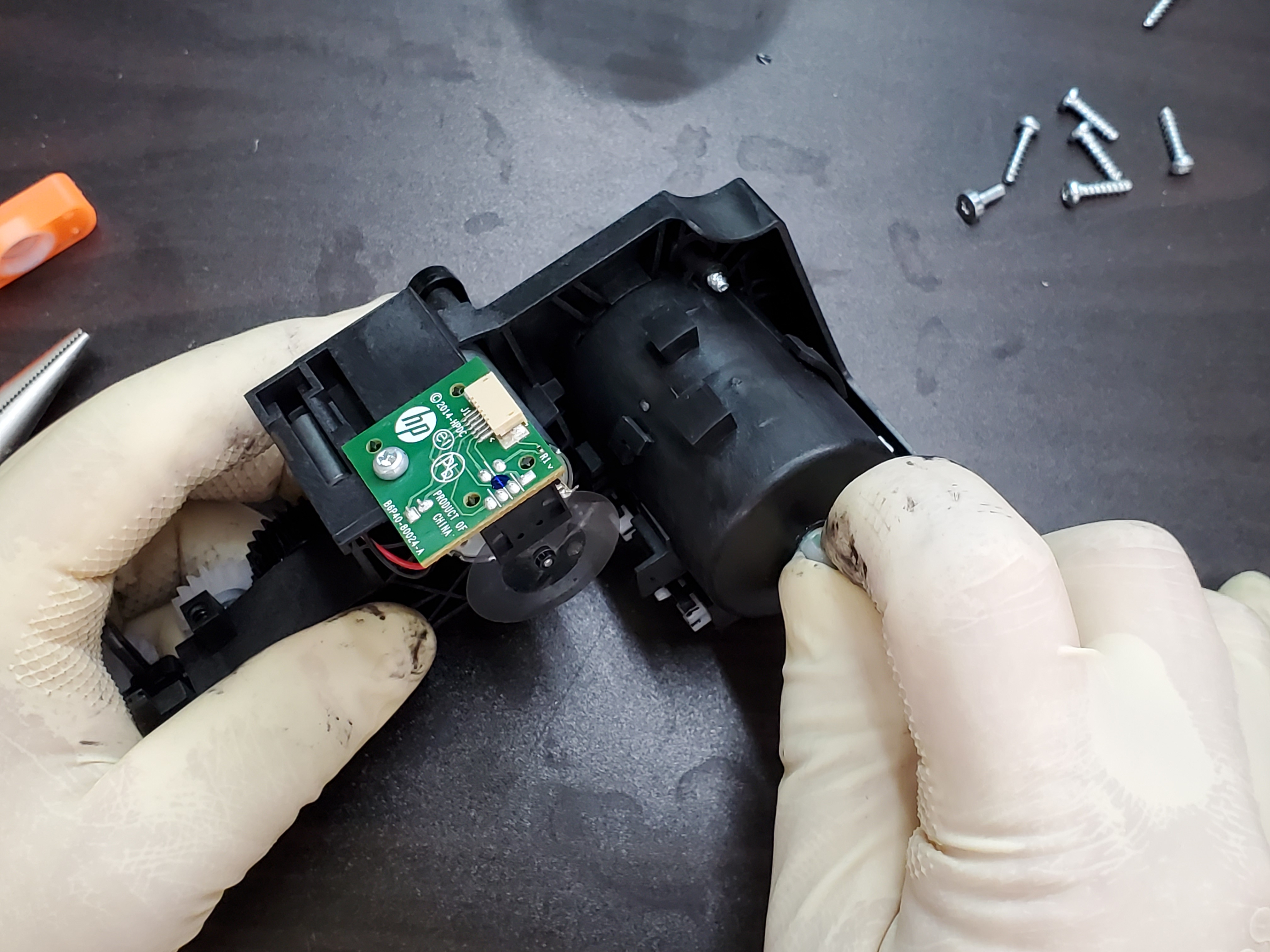

이제는 석션모터가 돌아가는지 확인해 봐야죠 ~

아래 사진처럼 돌려보세요.



아마 꿈쩍도 안할거에요 ~











석션 펌프만 떼어내야 합니다.

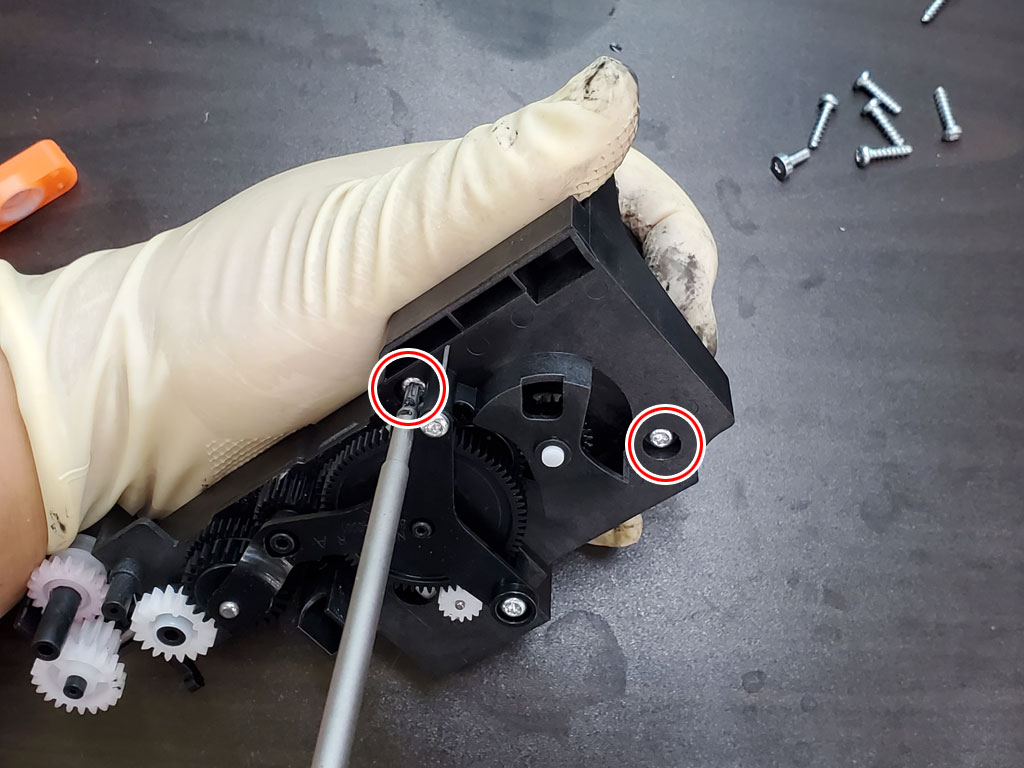

아래 두군데 피스를 풀어 주세요 ~~

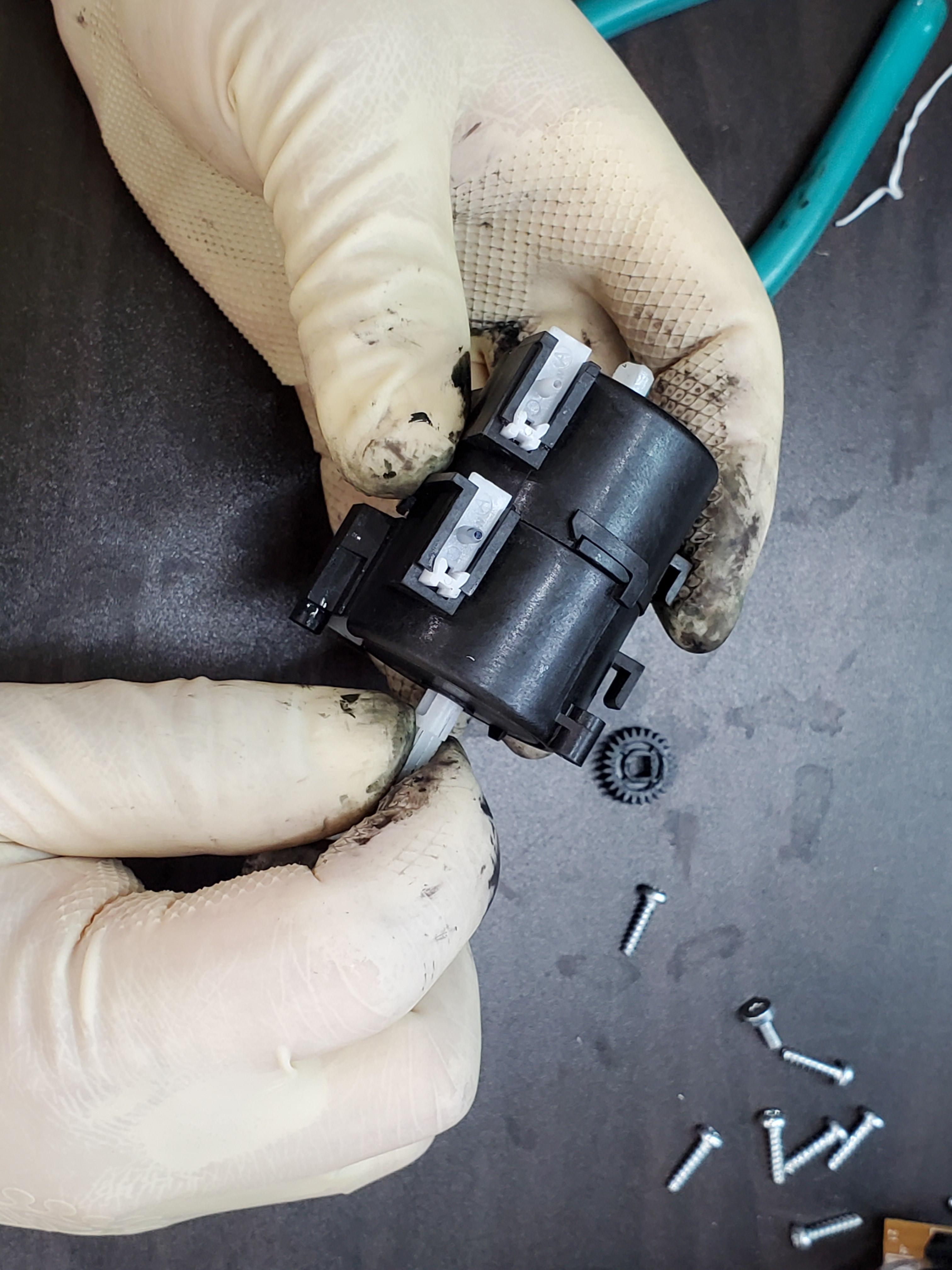

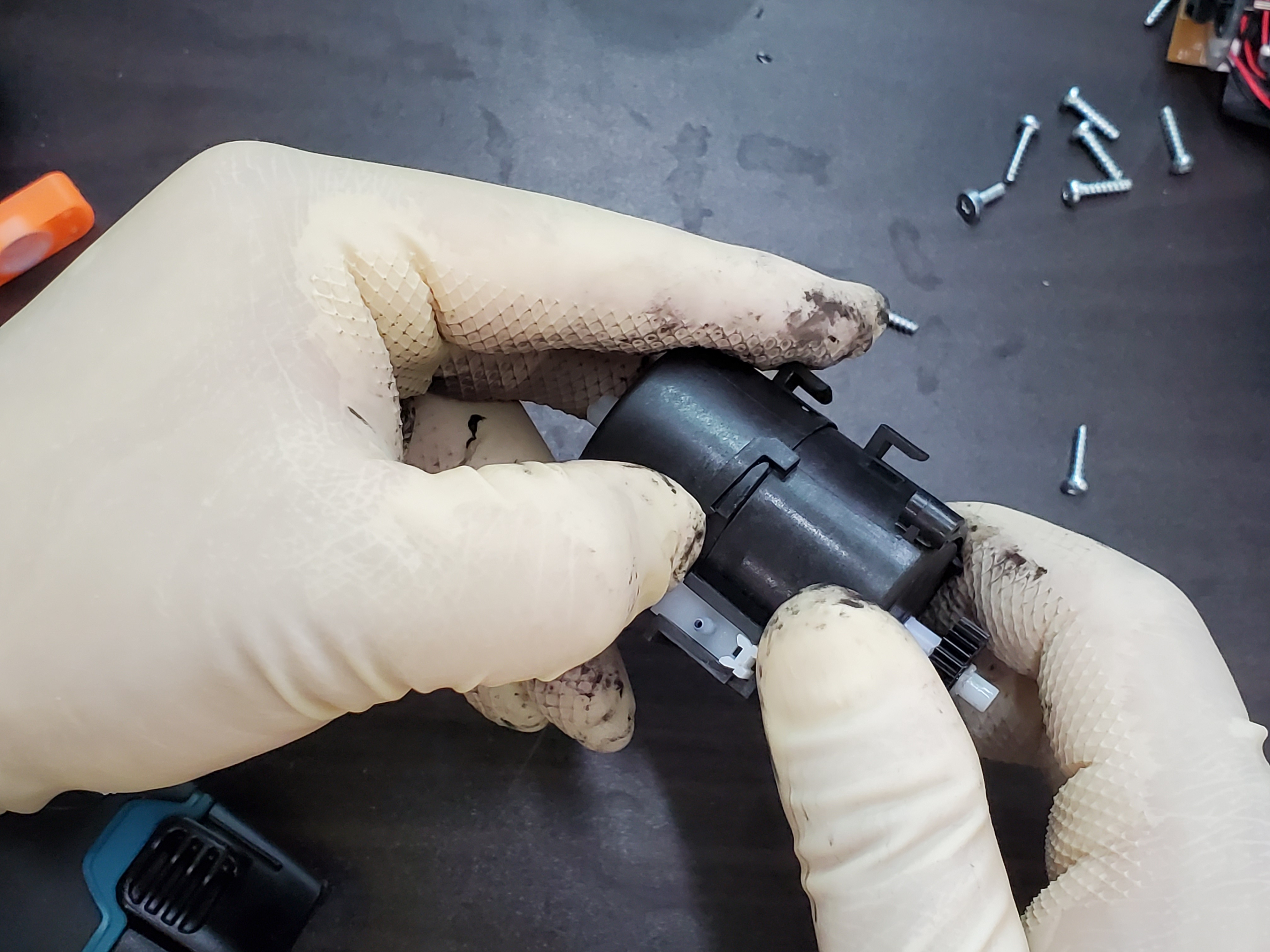

펌프 중간부분의 락을 풀어 주세요.

왼손으로 살짝 비틀면서 돌리면 쉬이 풀립니다.













흐흐흐 ~

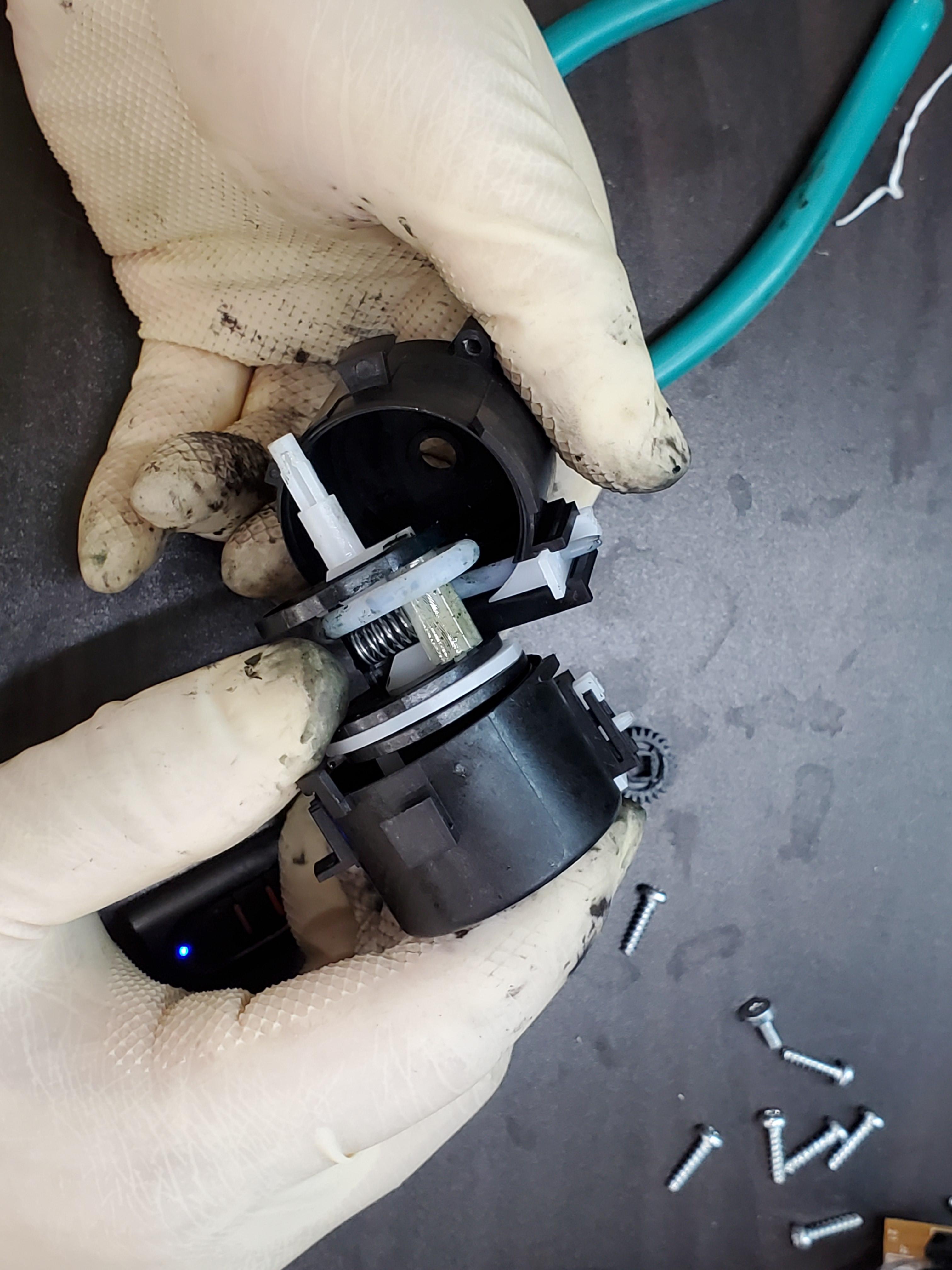

뽀얀 속살이... ㅋㅋㅋㅋ



하지만,

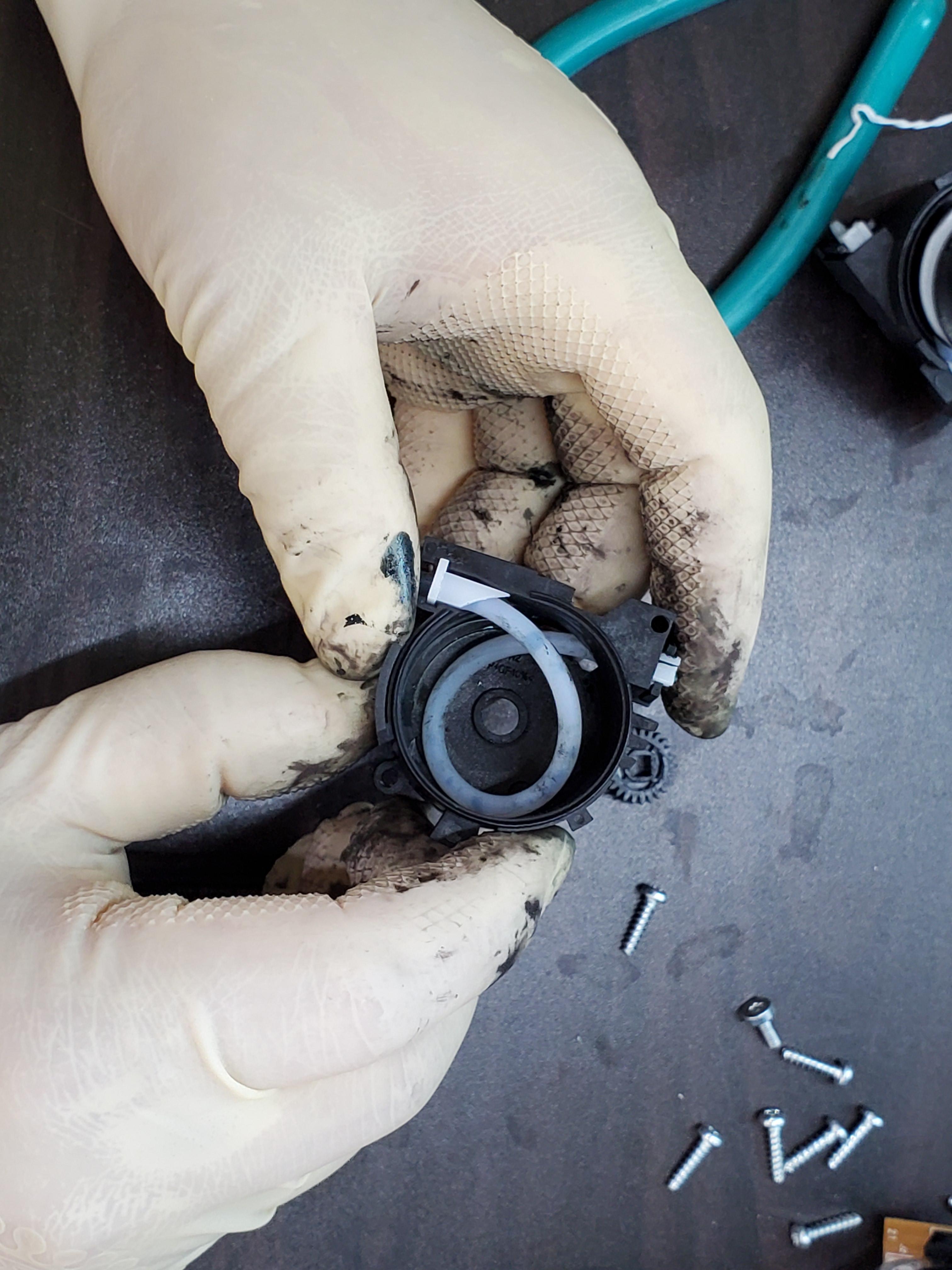

석션펌프 내부에는 검정용과 컬러용 호스가 각각 존재하는데

왼손쪽 호스가 빠져 있네요.



(분명 사진을 찍었는데 안보이는건.. ㅠㅠ)

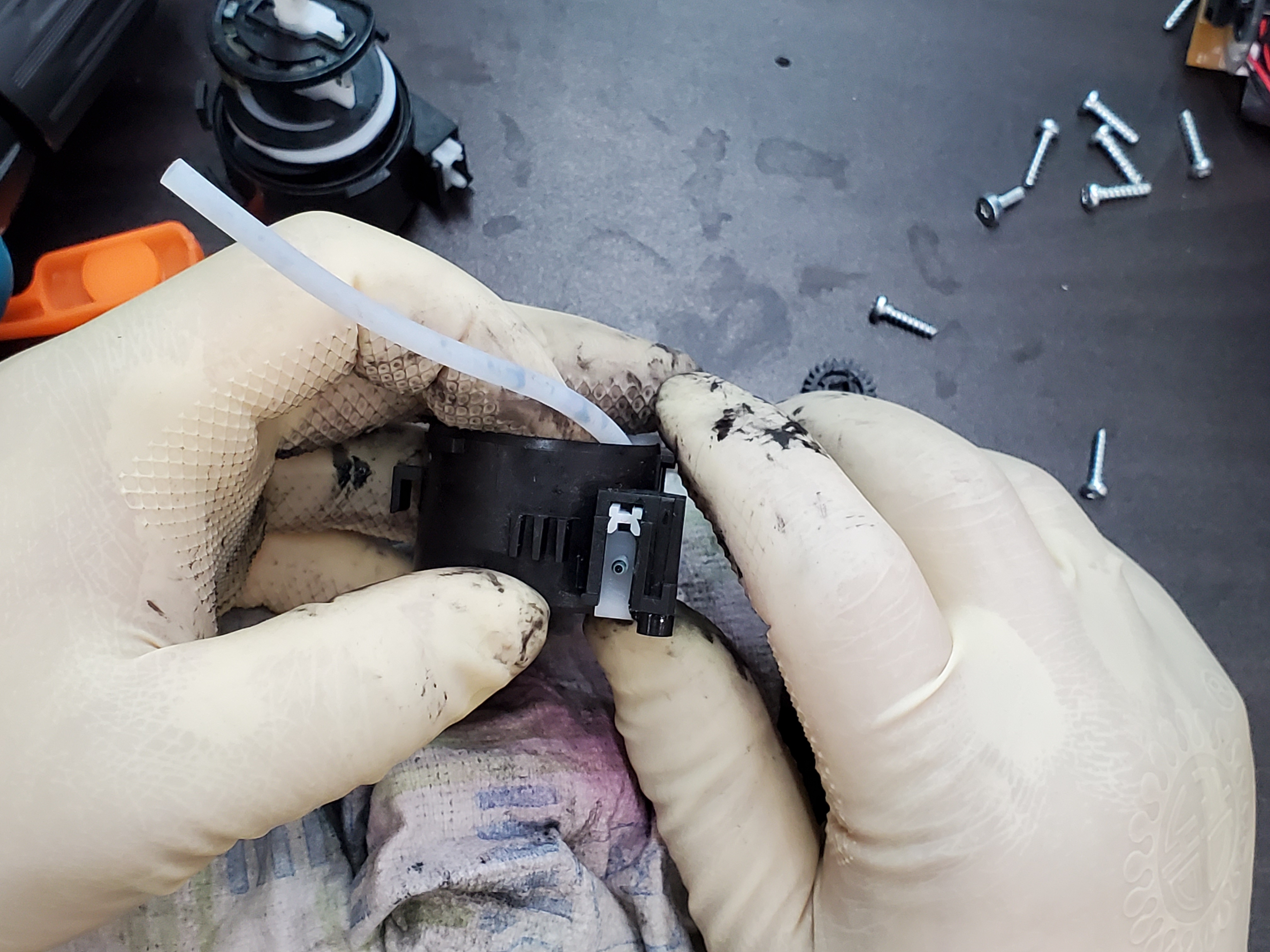

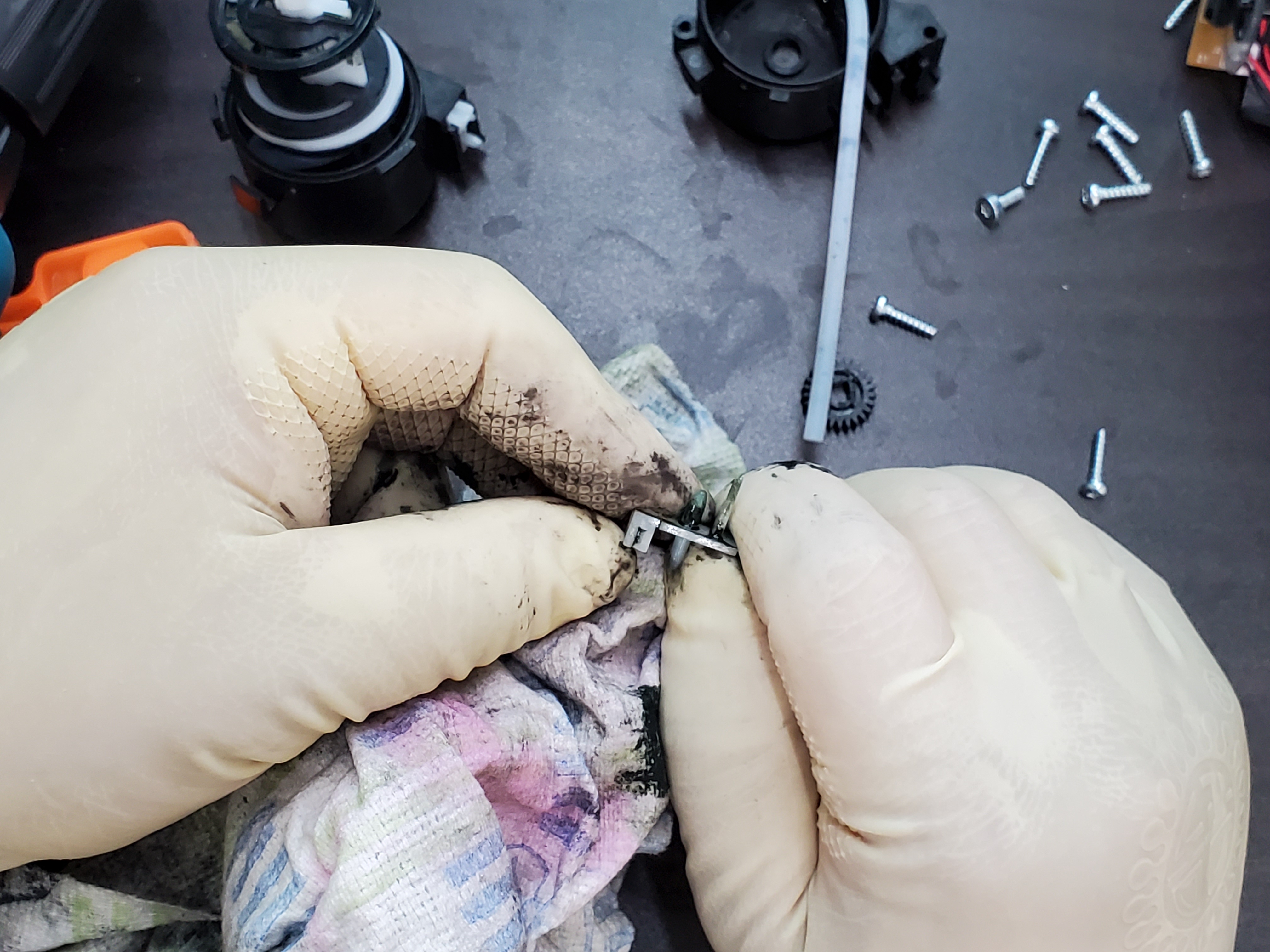

일단 빠진 호스의 잉크를 닦아 주고











호스 연결 컨넥터를 뺴냅니다.

구조를 자세히 보면 금방 뺄 수 있는 구조입니다.











이 부분이 좀 중요한데요.



컨넥터의 묻어 있는 잉크는 깨끗히 닦아 주셔야 합니다.

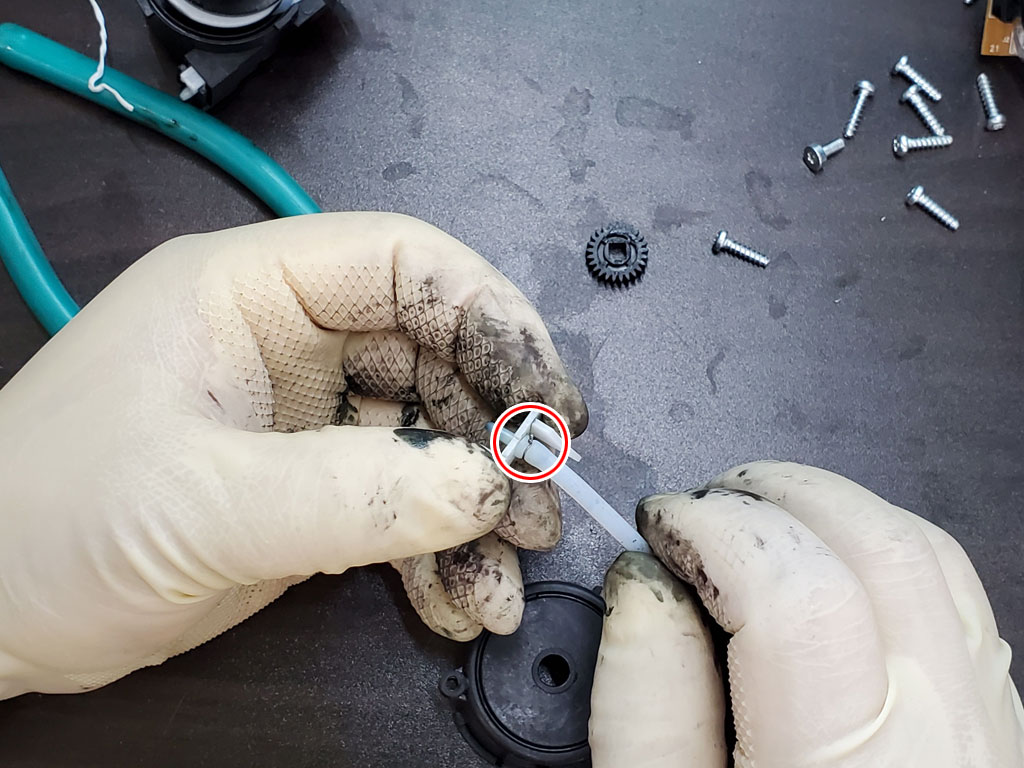

그리고 빠진 호스를 아래처럼 방향을 맞추어 한번 돌린 후

컨넥터 구멍으로 빼냅니다.













컨넥터 결합 !!













잘 빠지지 않게

가는 철사로 묶어 줬습니다. ㅋㅋ

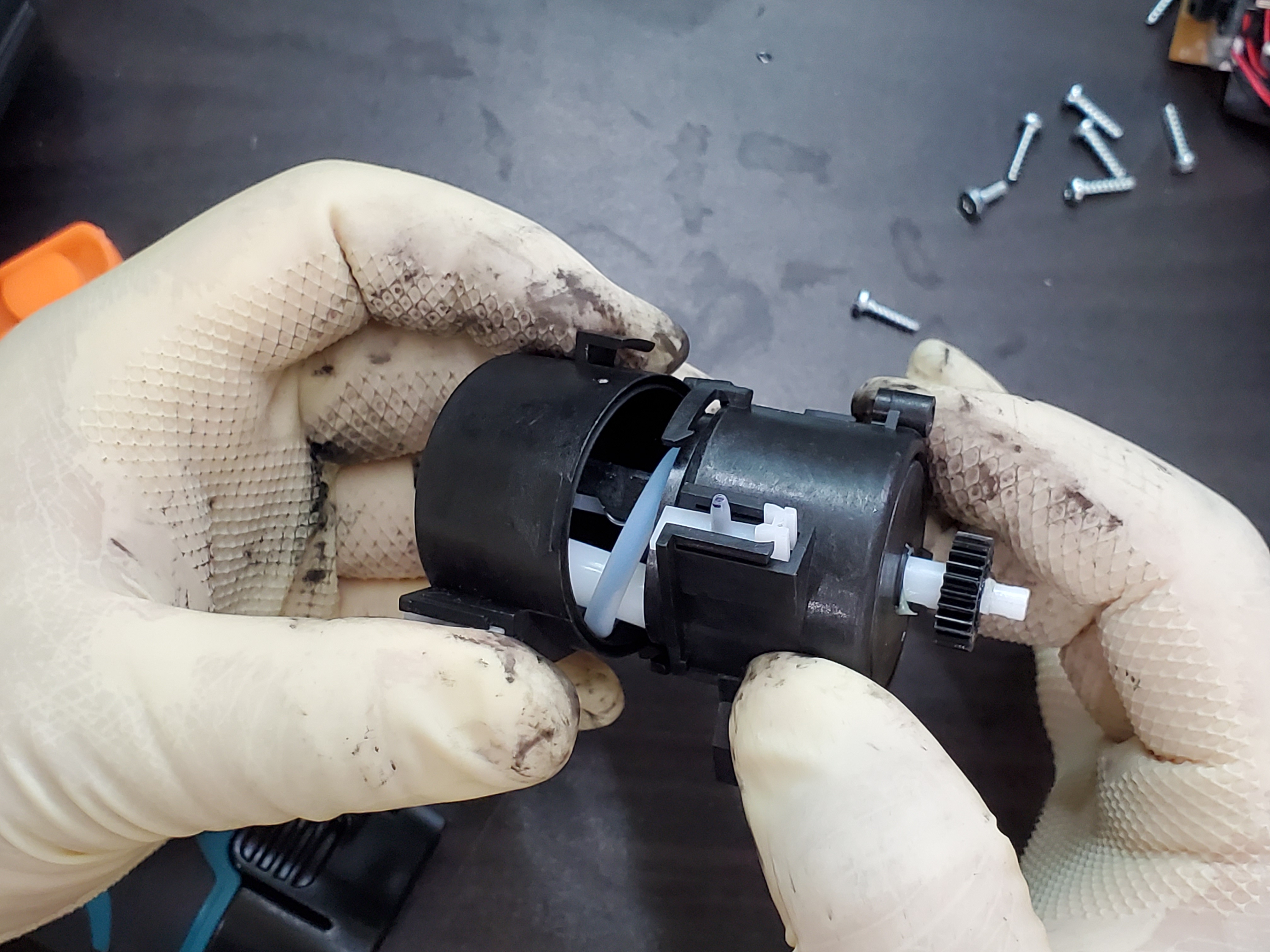

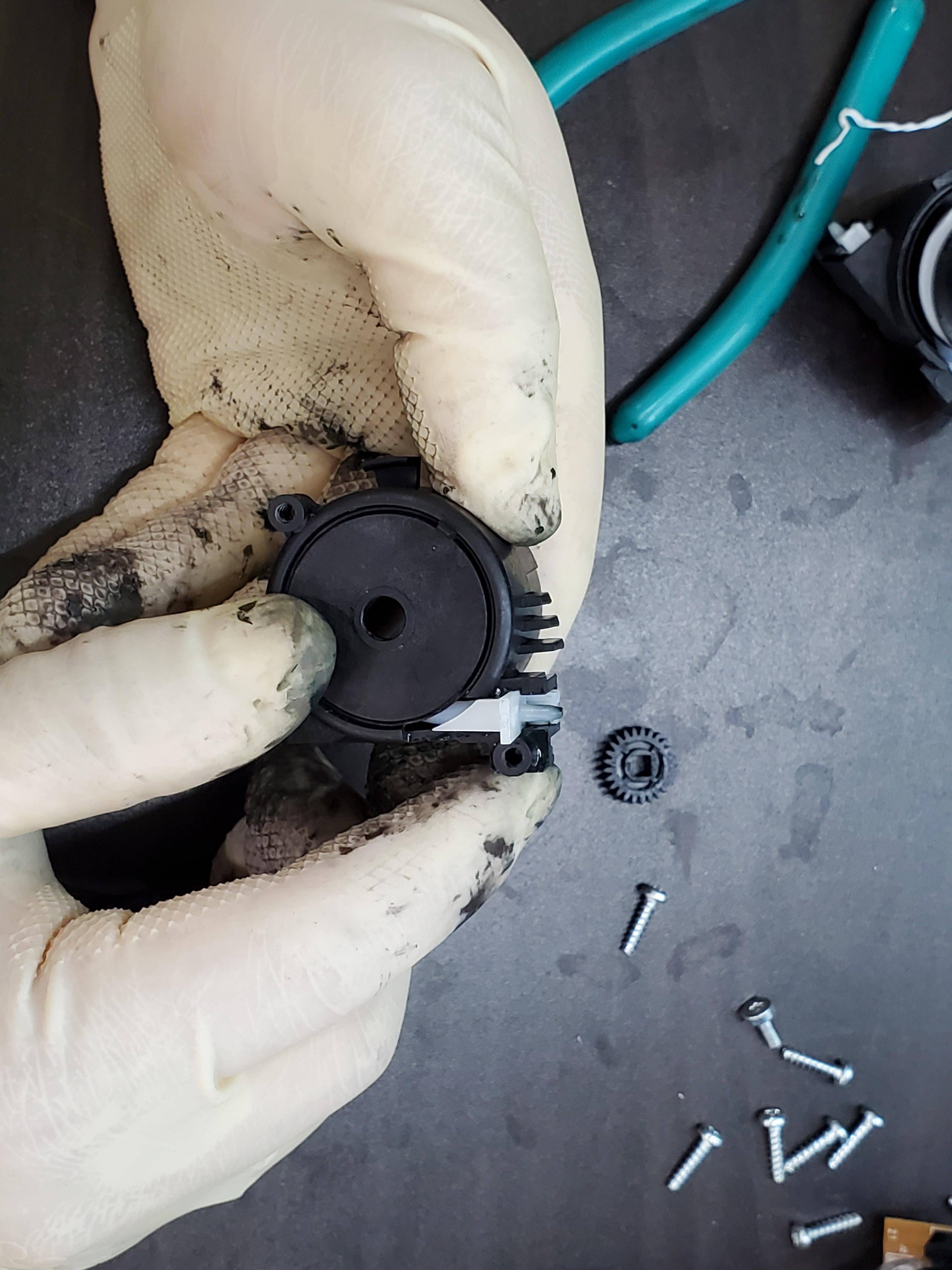

컨넥터와 하우징 조립 !!









조립 끝입니다.











이렇게 되어야 올바른 형태입니다.













그리고 다른 부속품들과 재결합을 시킵니다.

어려운건 없고 석션 롤러가 호스 안쪽으로 들어가서 잘 돌아가게 만들어 주는게 포인트입니다.













하우징 결합 !!!

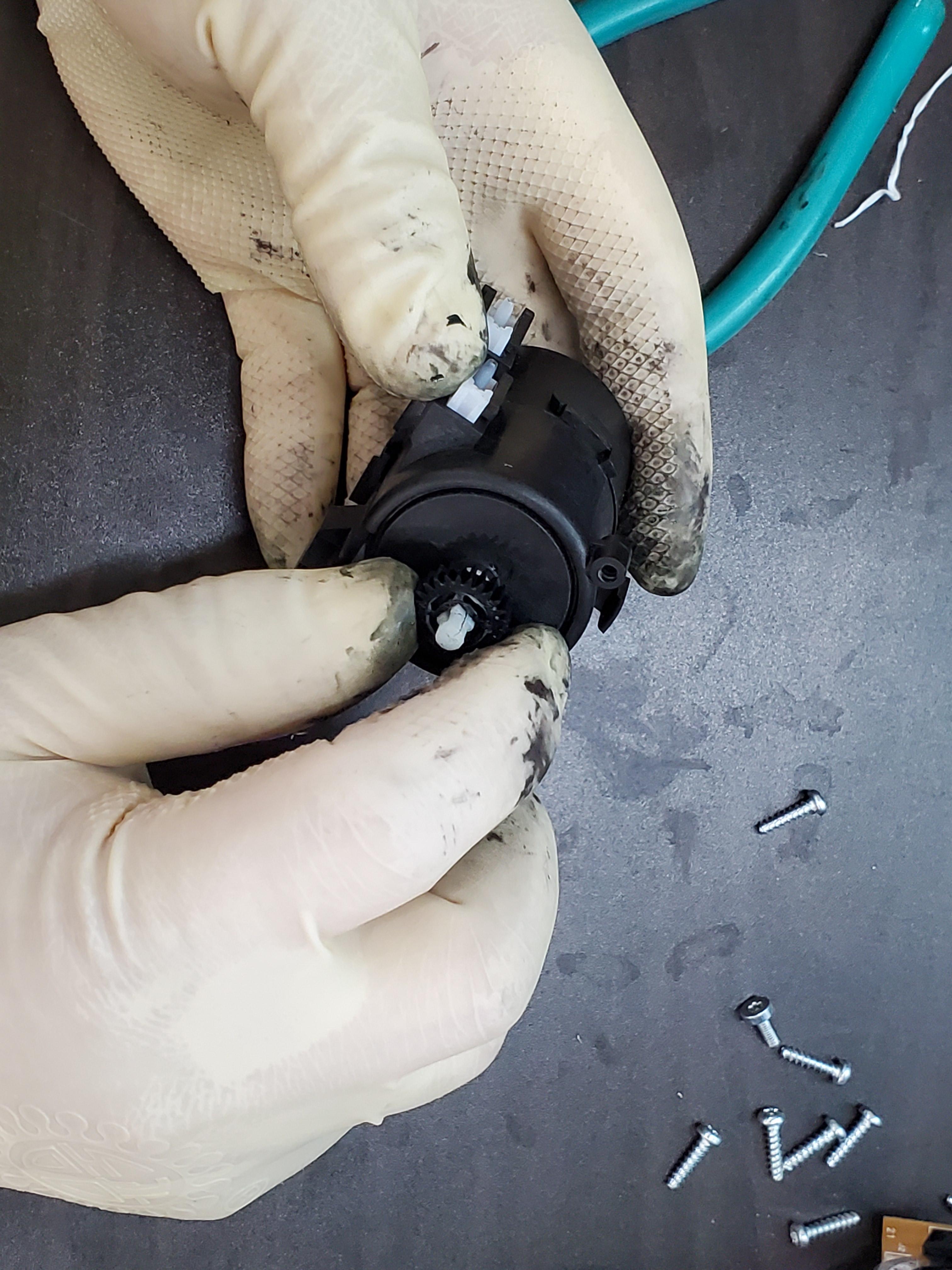

돌려봅니다.

잘 돌아 갑니다. ㅎㅎ













펌프랑 모터쪽 아세이랑 결합 !!

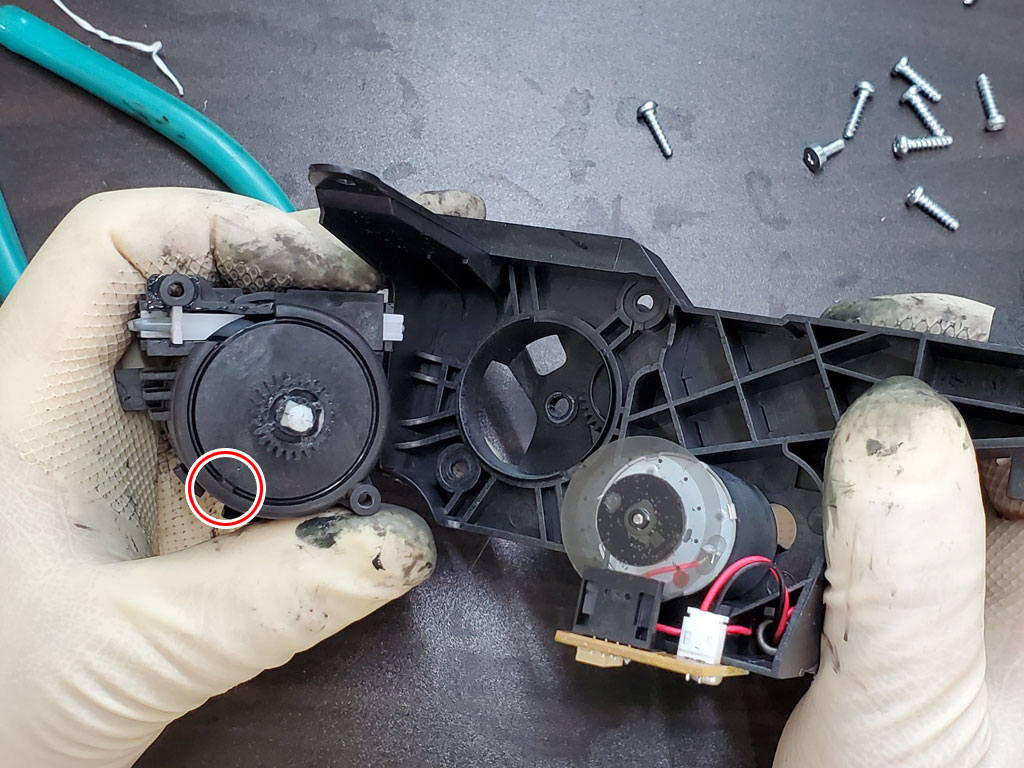

아래의 홈만 주의해서 결합하시면 됩니다.













끝입니다. ^^











장비와 조립은 분해의 역순으로 진행하시면 됩니다.

고생하셨습니다. ^^
