파인테크 FT19 7KW 전기차 완속 충전기용 3 PIN 인입선 커넥터 작업

반응형



안녕하세요 ~

미관입니다. ^^



오늘은 완속충전기용 전원공급 케이블작업을 진행하였습니다.



파인테크의 7KW 완속충전기인 FT19 모델을 구입한 이후

얼른 설치하고자 하는 마음은 굴뚝 같았지만,

출근하여 근무시간외 시간에 작업을 조금씩 조금씩 진도를 나아갔습니다.















전원측 인입선은 아주 품질이 뛰어난 업체의 제품을 선택하여

패키징을 하였더군요. ^^

이 업체는 내구성과 품질이 세계적인 회사로 알고 있습니다.

분당에 한국지사가 있고요.

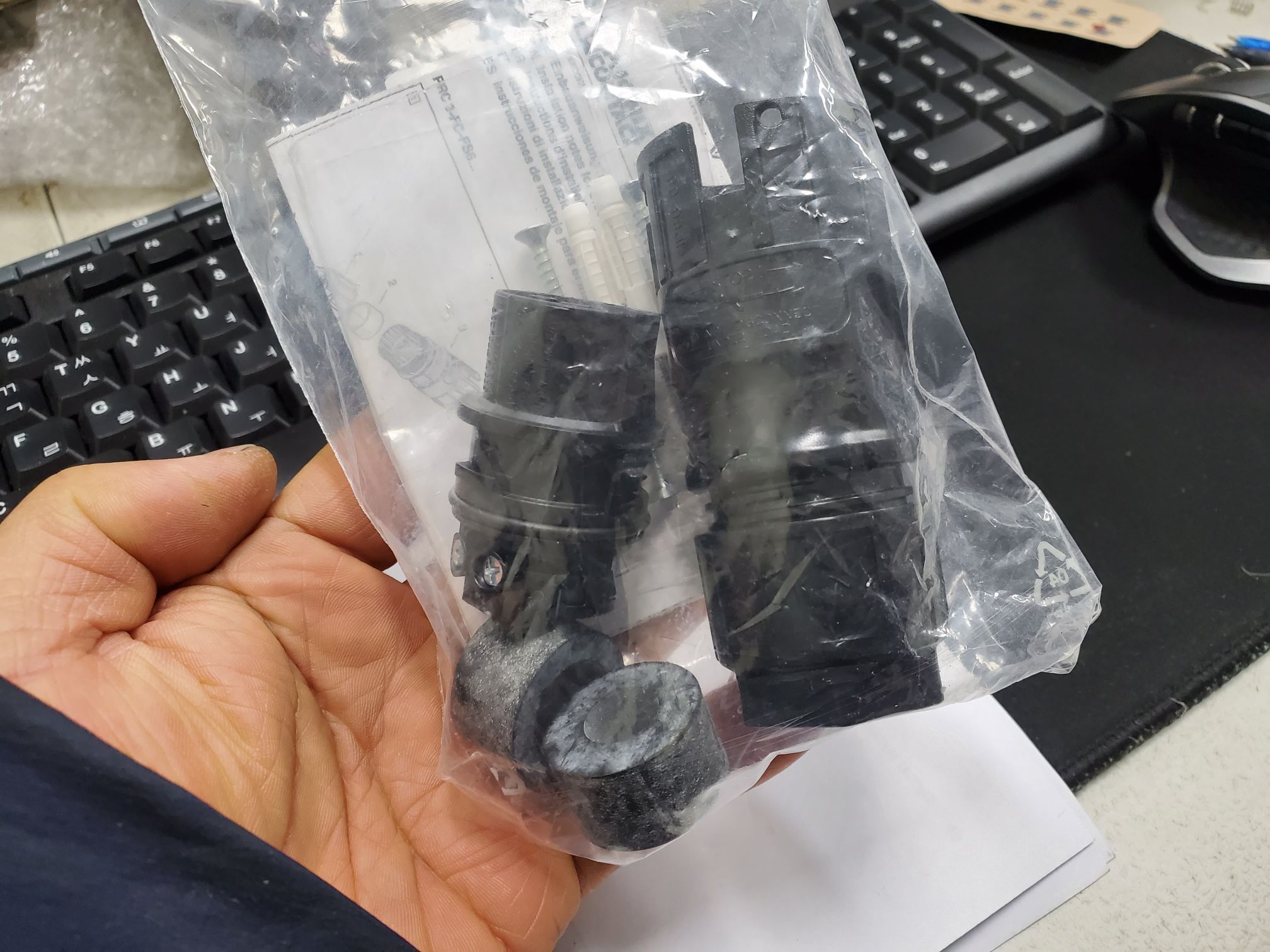

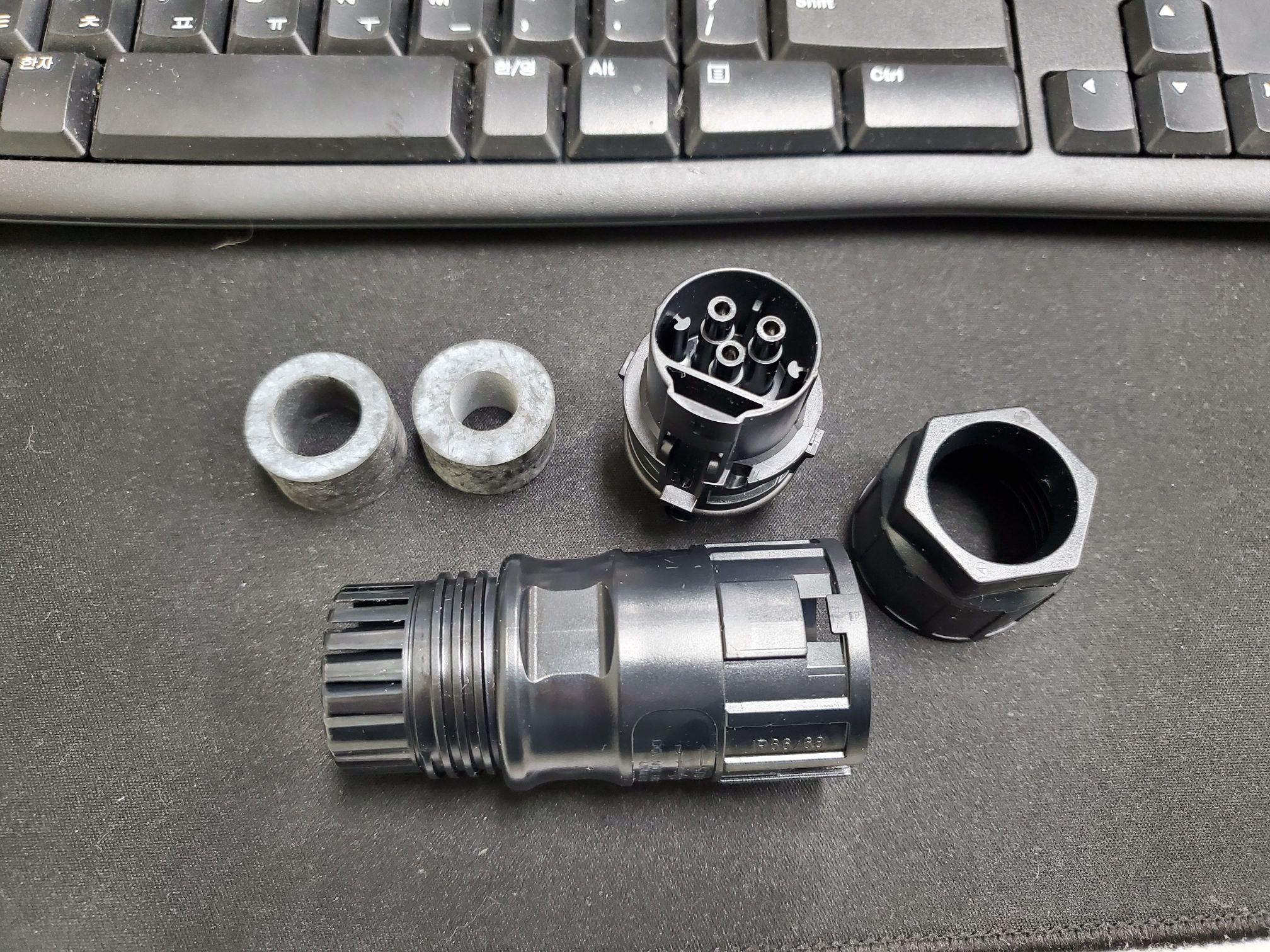

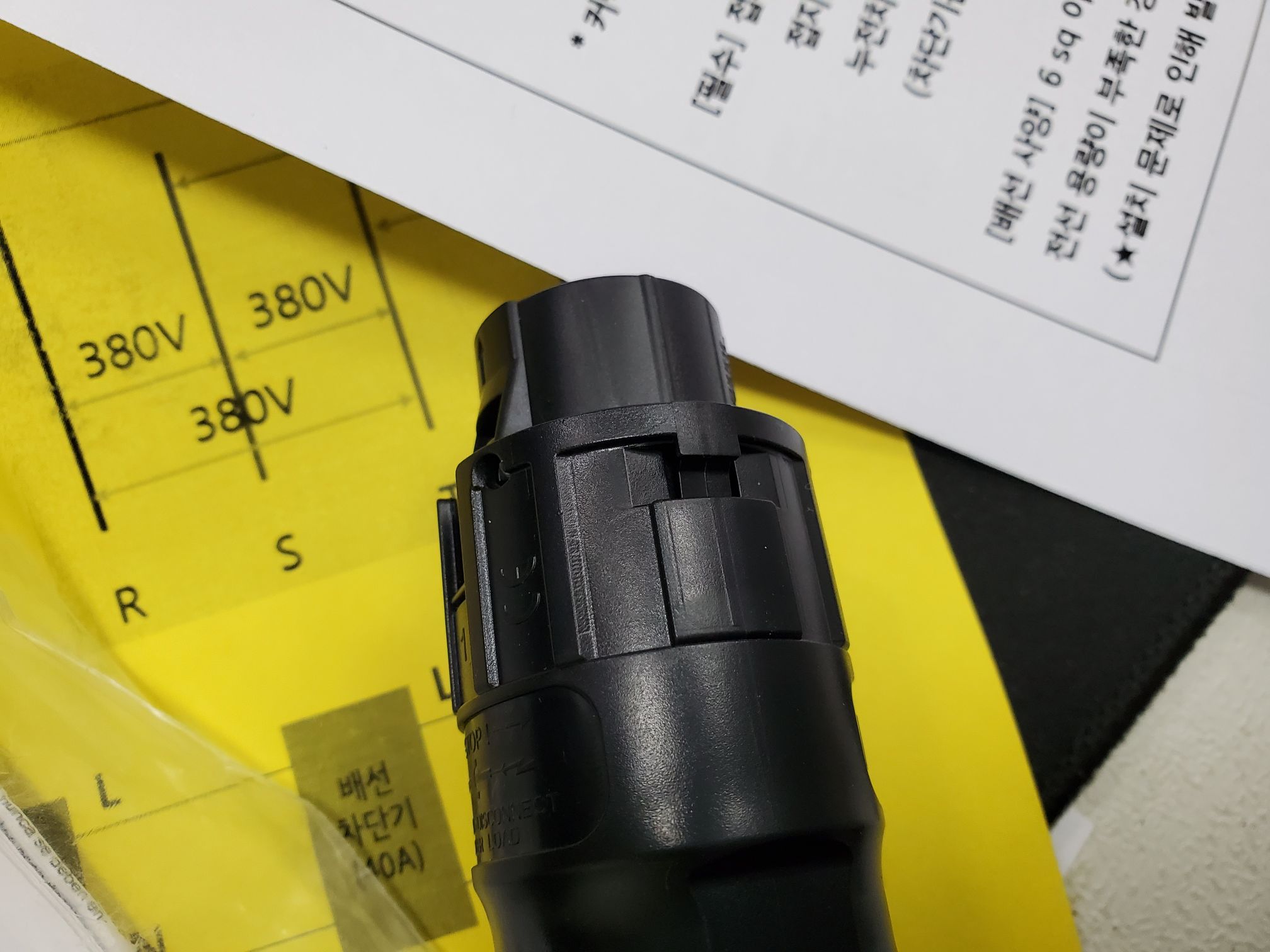

3핀 커넥터의 구성품은 아래와 같습니다.

전원측 케이블의 굵기에 따라 대응할 수 있도록

고무패킹은 두가지가 들어 있더군요 ^^









저는

6sq 3c 케이블을 사용 했습니다. (VCT 6SQ 3C)

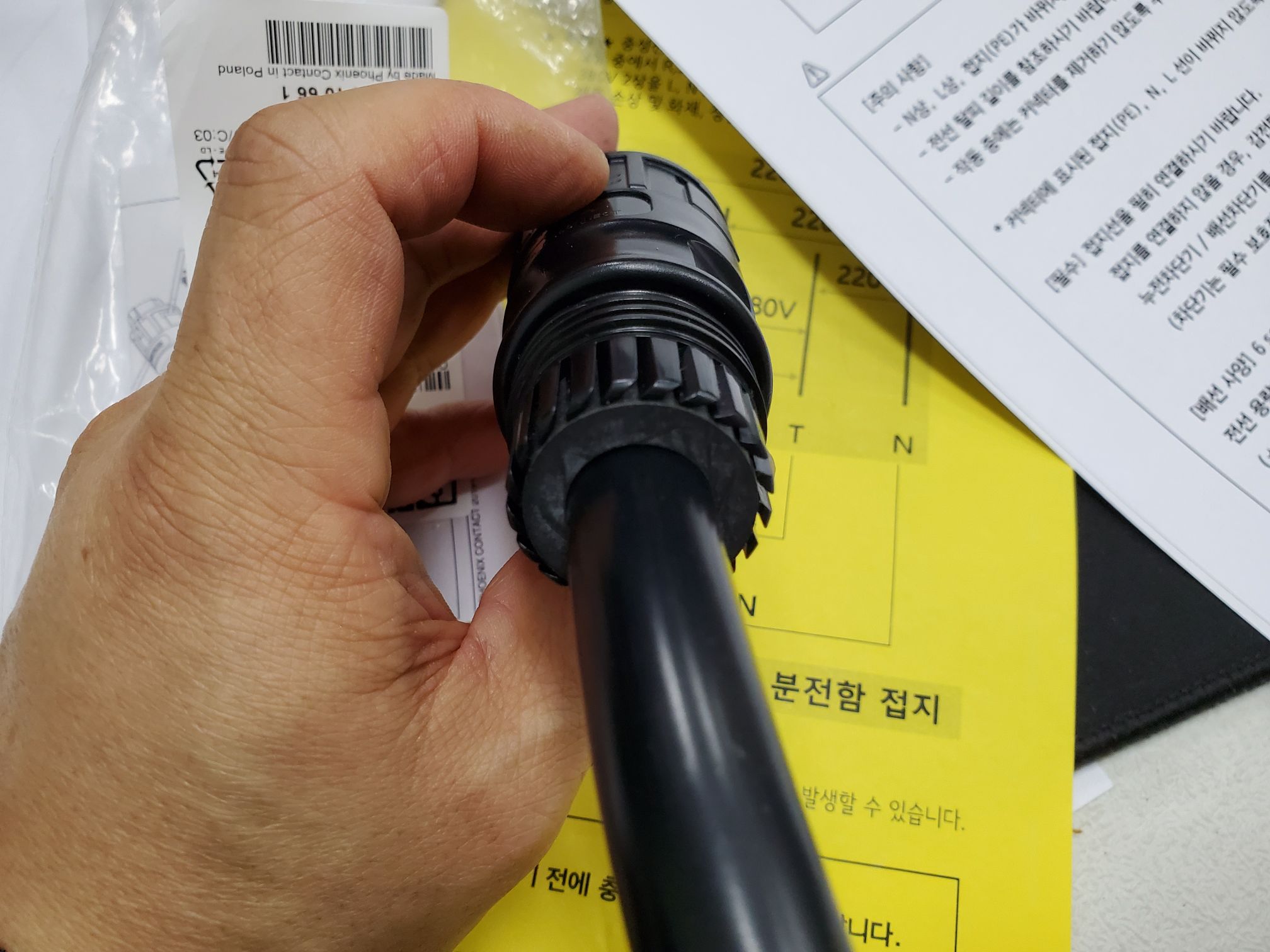

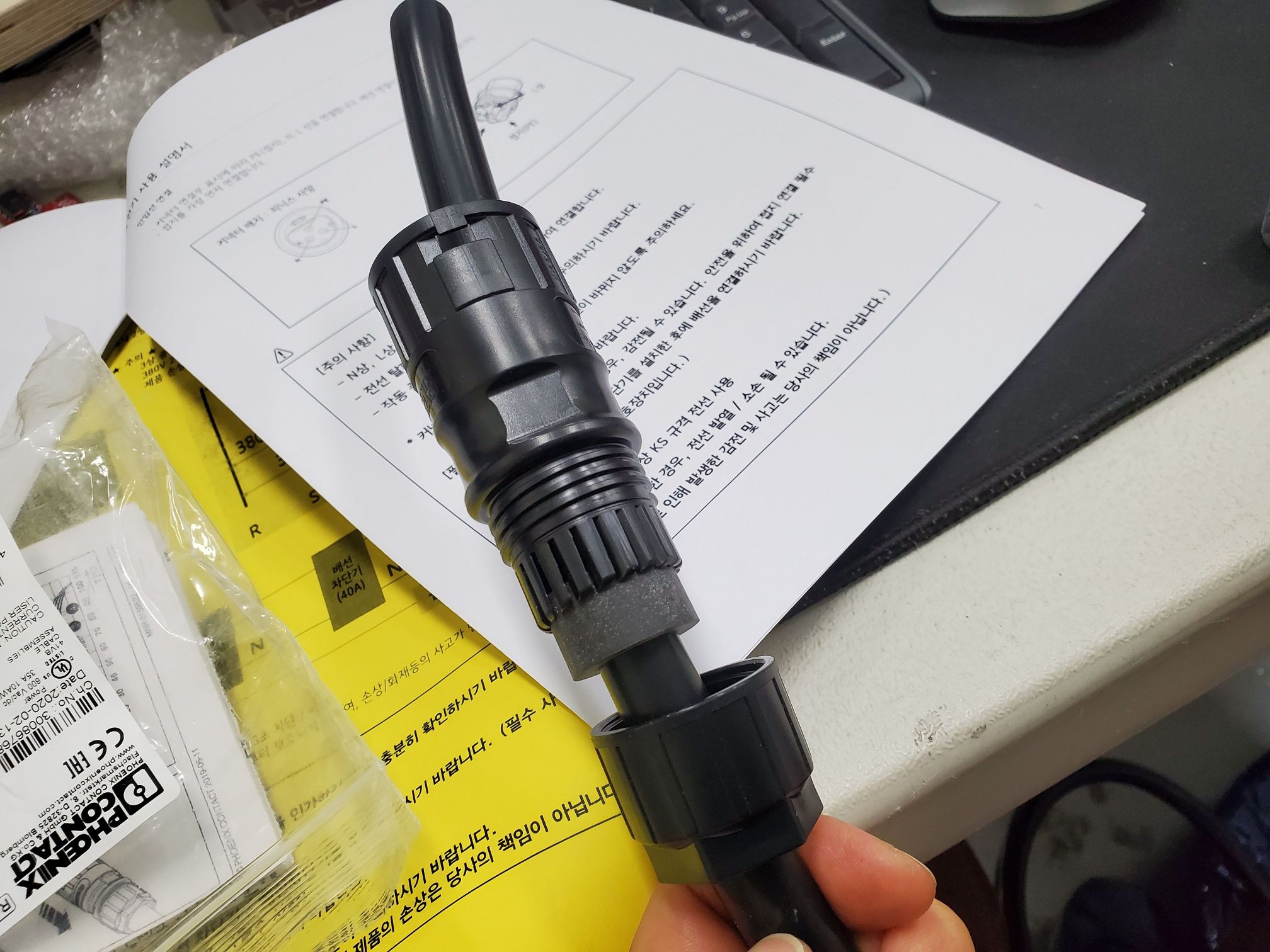

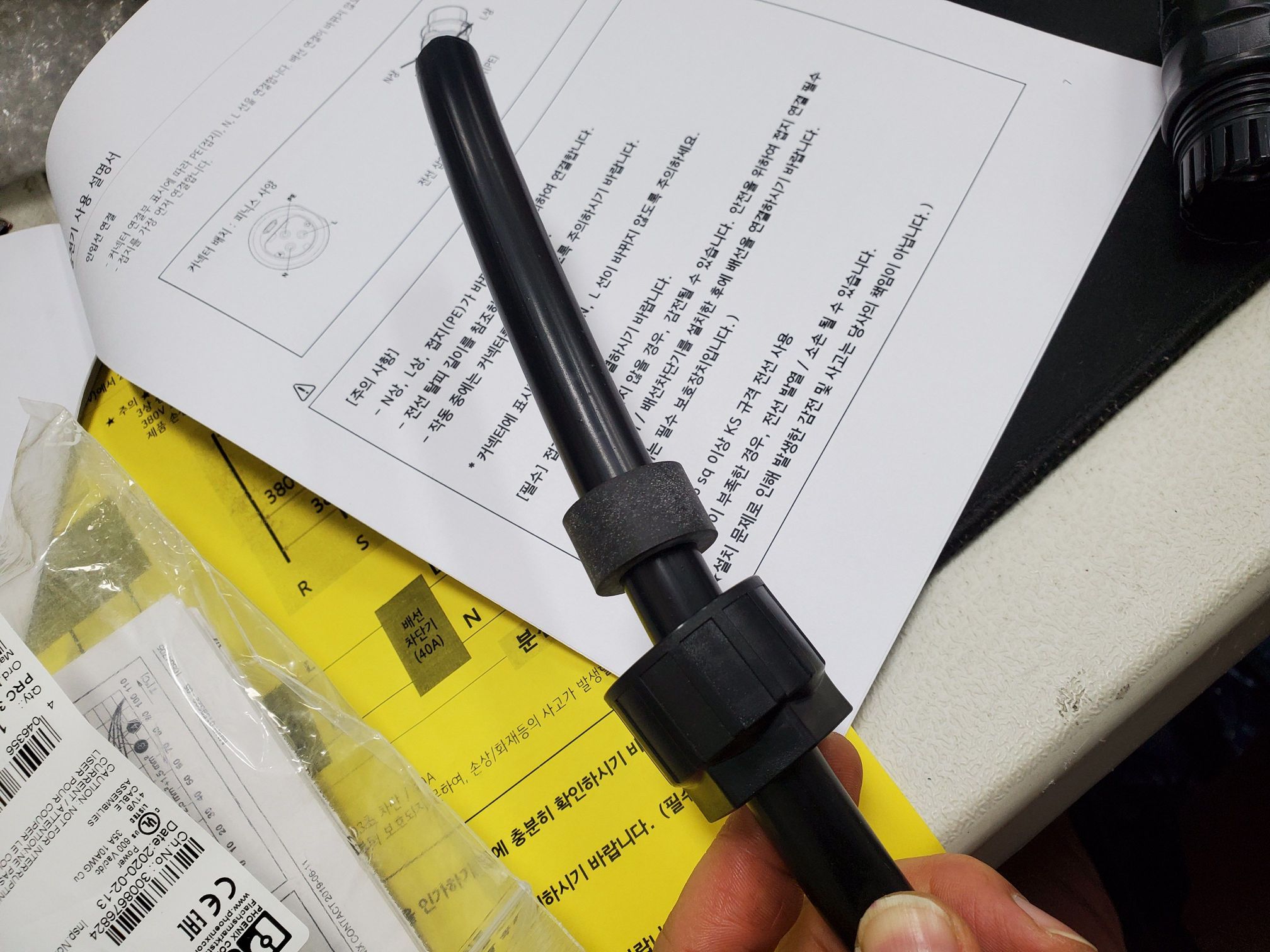

패킹을 조여주는 육각커버를 먼저 꼽고 케이블에 맞는 패킹을 꼽습니다.











커넥터 몸뚱이를 꼽아 주고요 ~

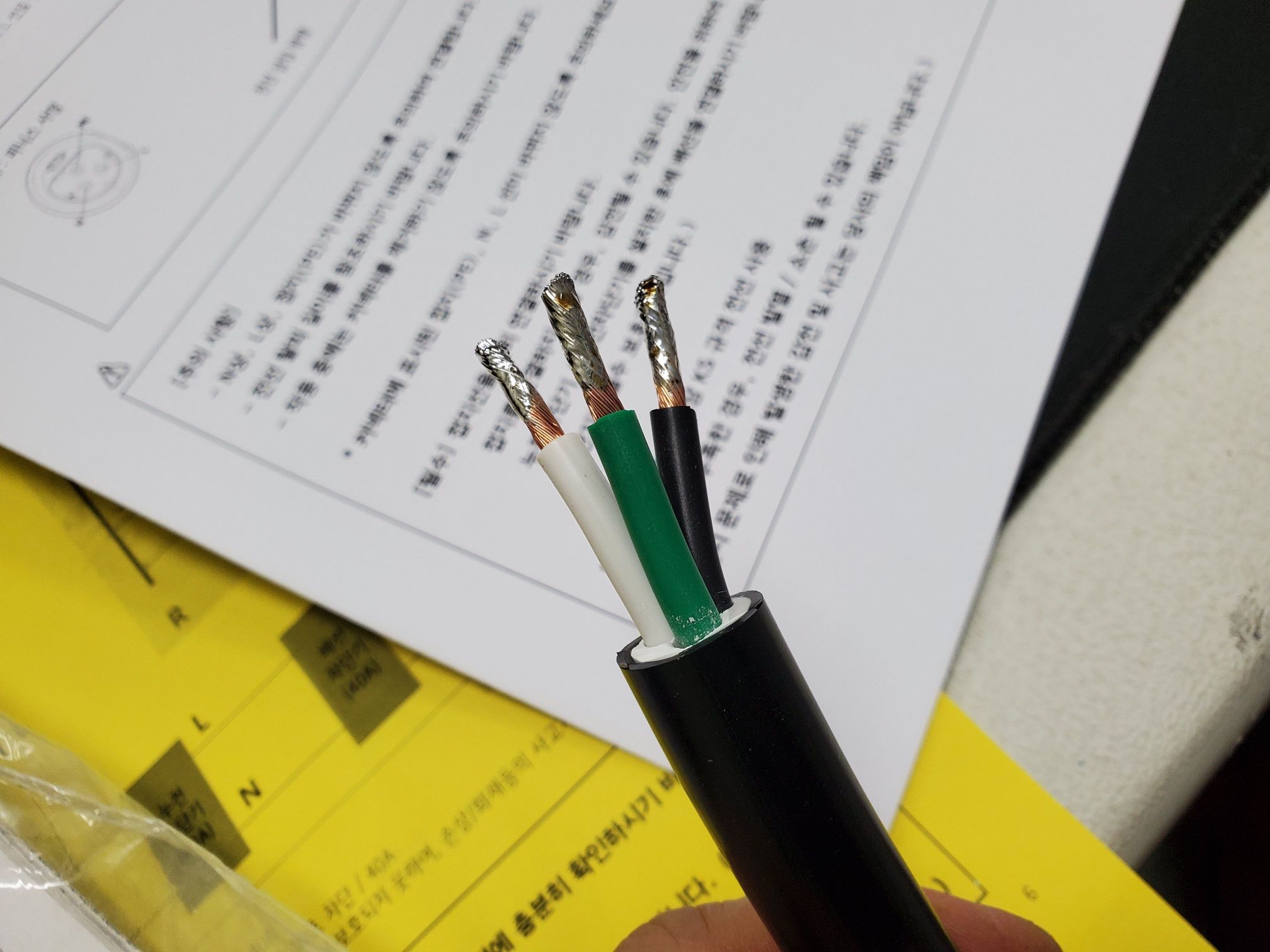

6sq 3c 케이블의 피복을 벗긴 후

(제 경우에는) 끝 부분을 납땜을 했습니다.

뭐, 굳이 납땜을 하지 않아도 될 듯 합니다.

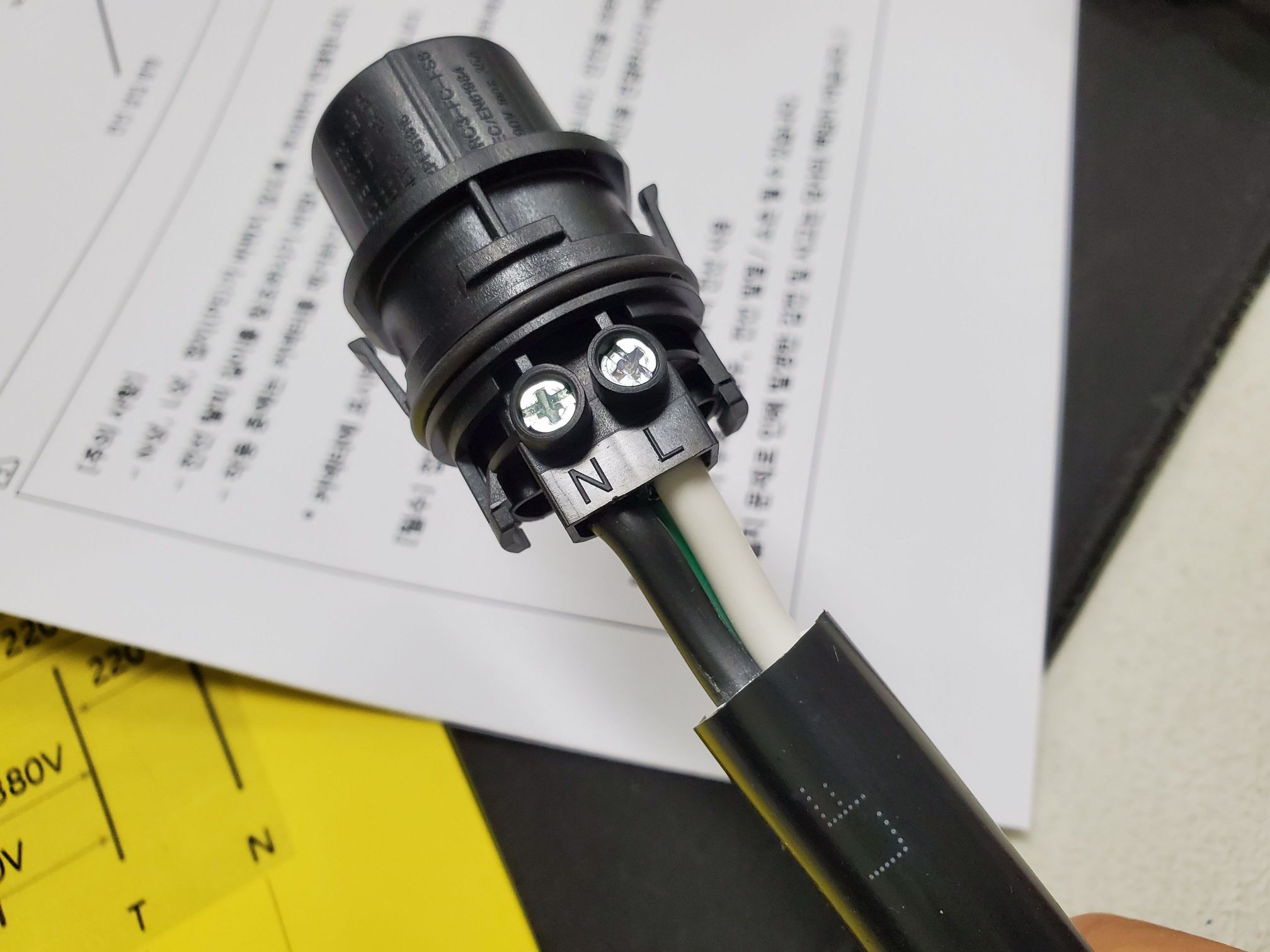

그리고, 커넥터 핀을 연결해 줍니다.



N라인에는 검정색

L라인에는 흰색

접지라인은 녹색을 연결했습니다.



본래, N라인이 흰색이 맞는데 그리 하면 선이 꼬이기에 잘 기억하고자 사진 한장 찍어두고

바꿔 연결 했습니다.



그리고 드라이버로 나사를 조여 빠지지 않게 조여 줍니다.

나사가 마모되지 않게 힘을 꽉 주면서 단단하게 조여줍니다.



드라이버에 손이나 다리를 찔리지 않게

안전사고 유의하면서 말입니다.

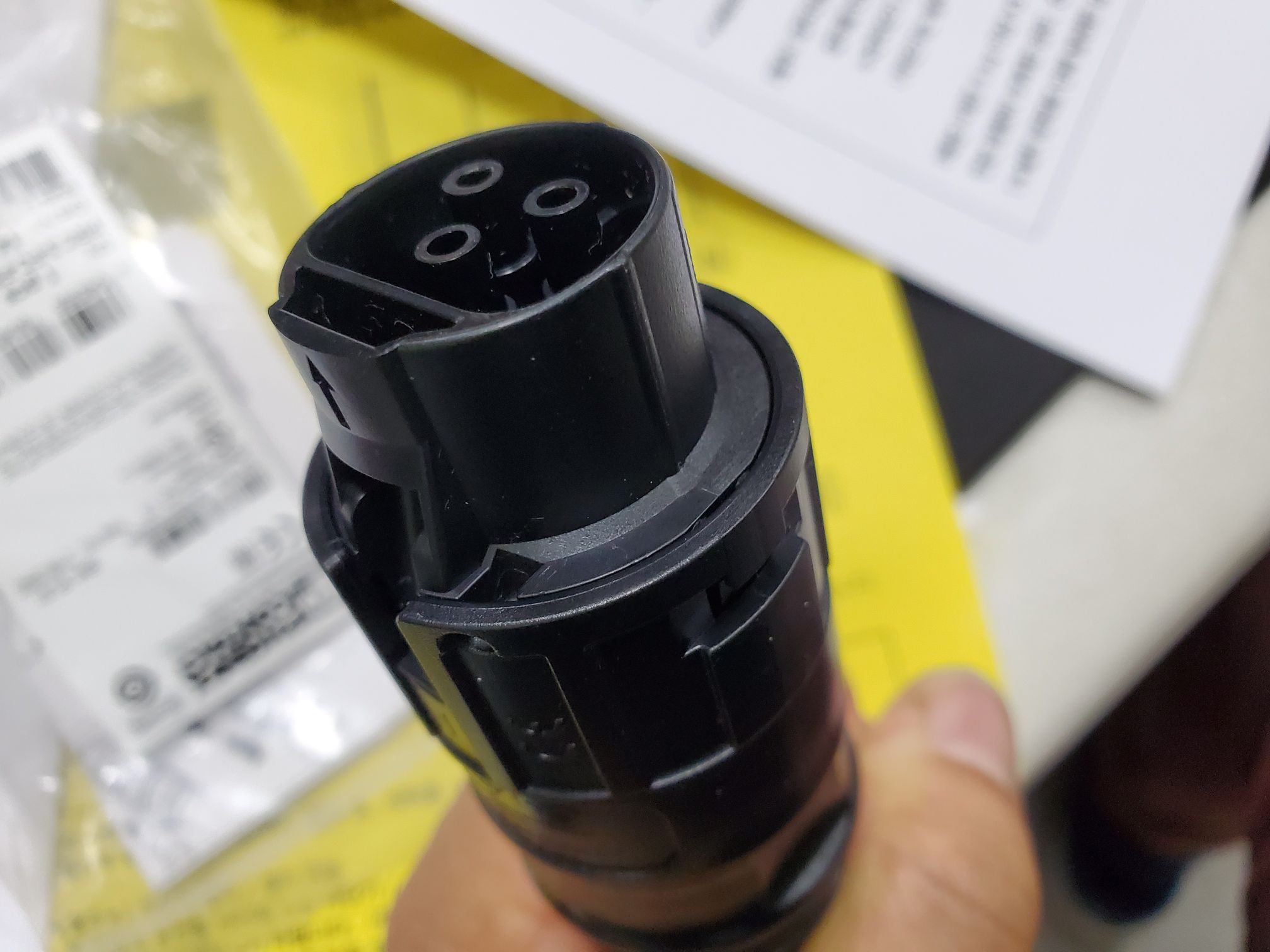

핀측 커넥터와 몸뚱이를

요철을 맞춰 꽉 눌러 체결합니다.











요로콤 체결이 됩니다.

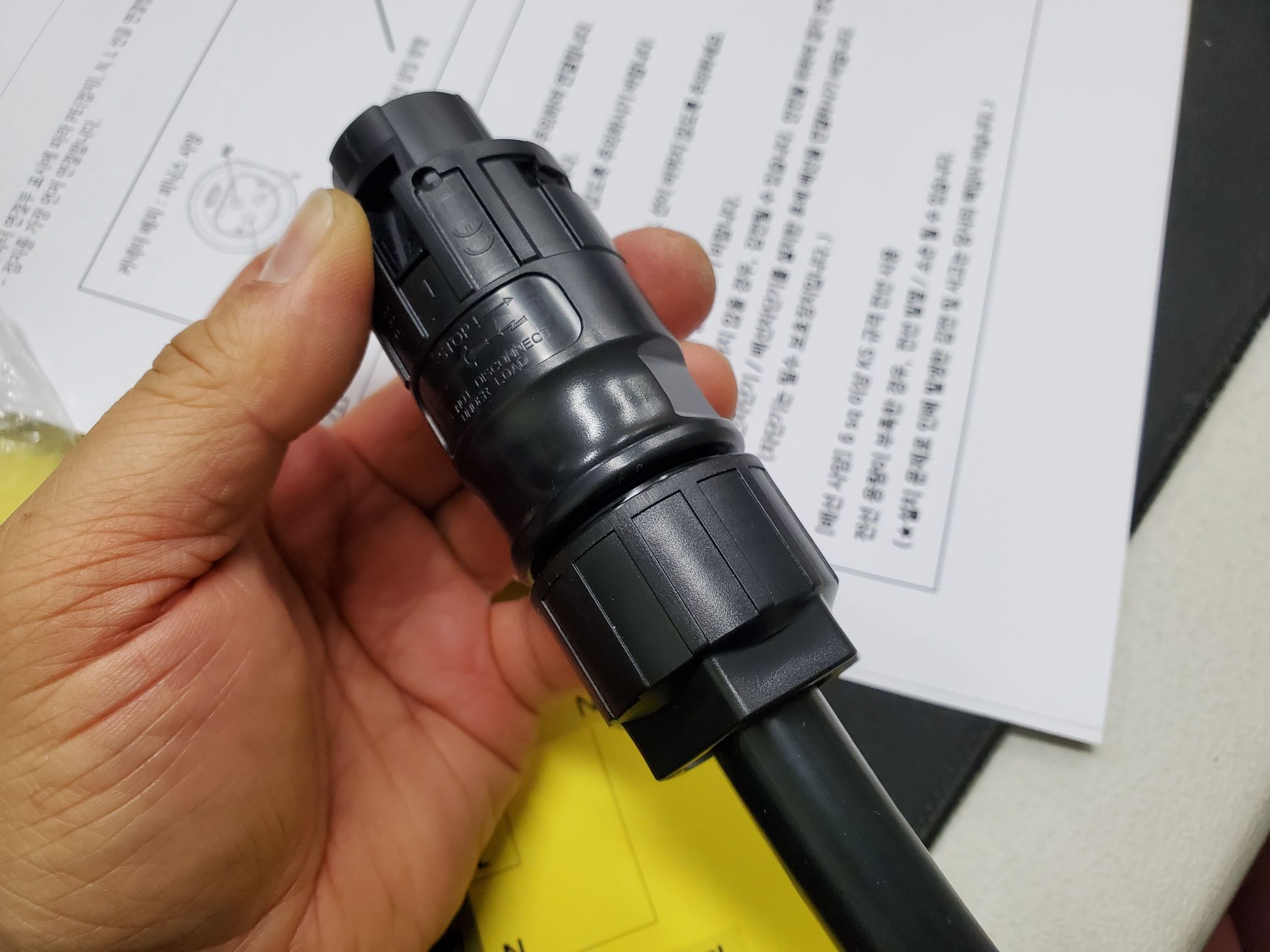

고무 패킹도 커넥터 몸뚱이 쪽으로 올려서 밀어 넣어 주고,











육각 커버를 꽉- 조여서 잠궈 줍니다.











끝났습니다. ^^



이제 내일은 분전반 전기작업을 진행해야 겠습니다.

총총총 ~~
