회사에서 사용하고자
4채널 무선 리모콘 키트를 알리에서 주문한지 어언 두어달이 지난듯 싶다.
모처럼 금요일 저녁에 열공하여 밀린 일처리도 좀 하고
큰 맘먹고 리모콘 설정에 들어 갔다.
역시 없는게 없는 알리...

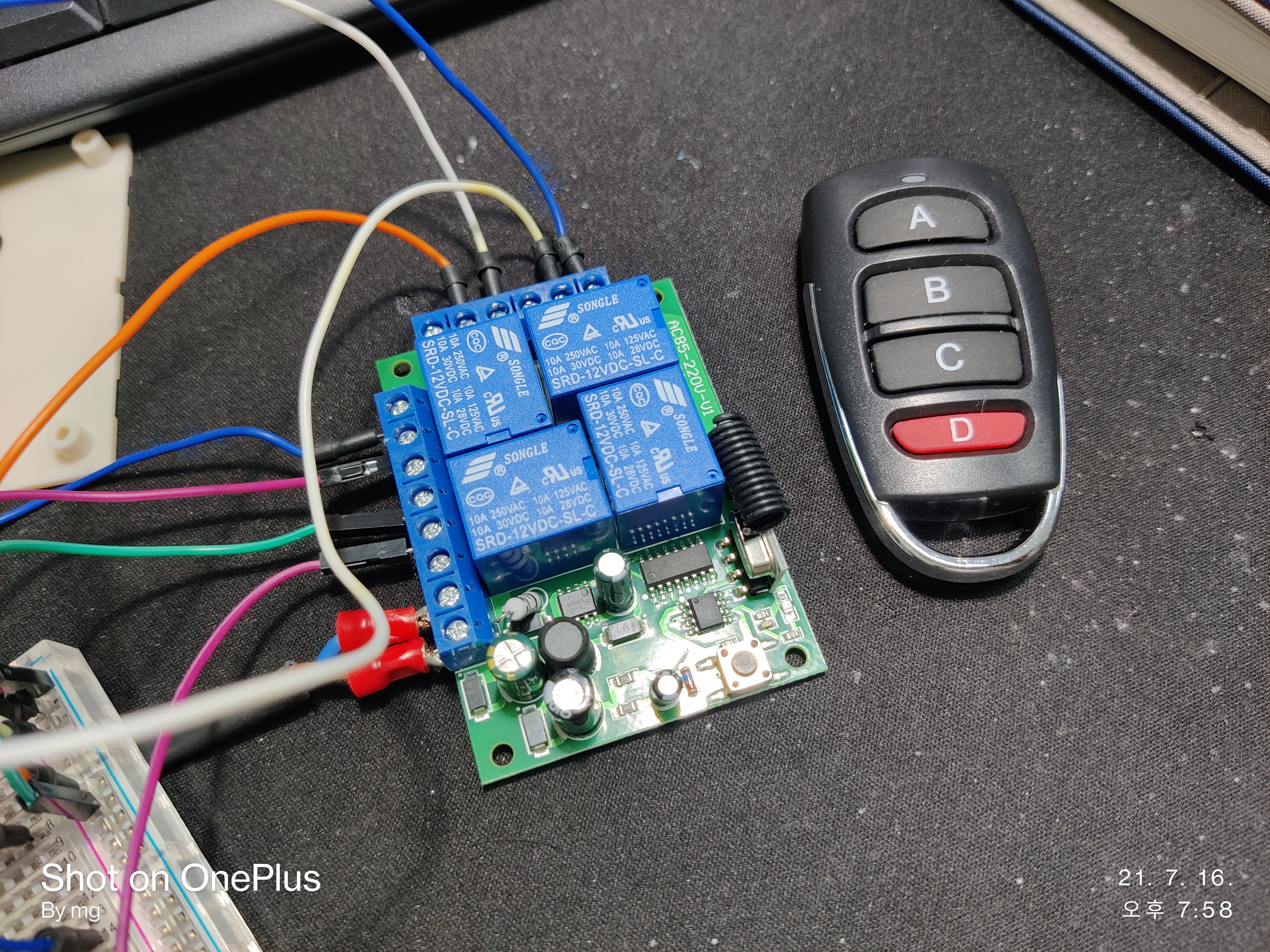

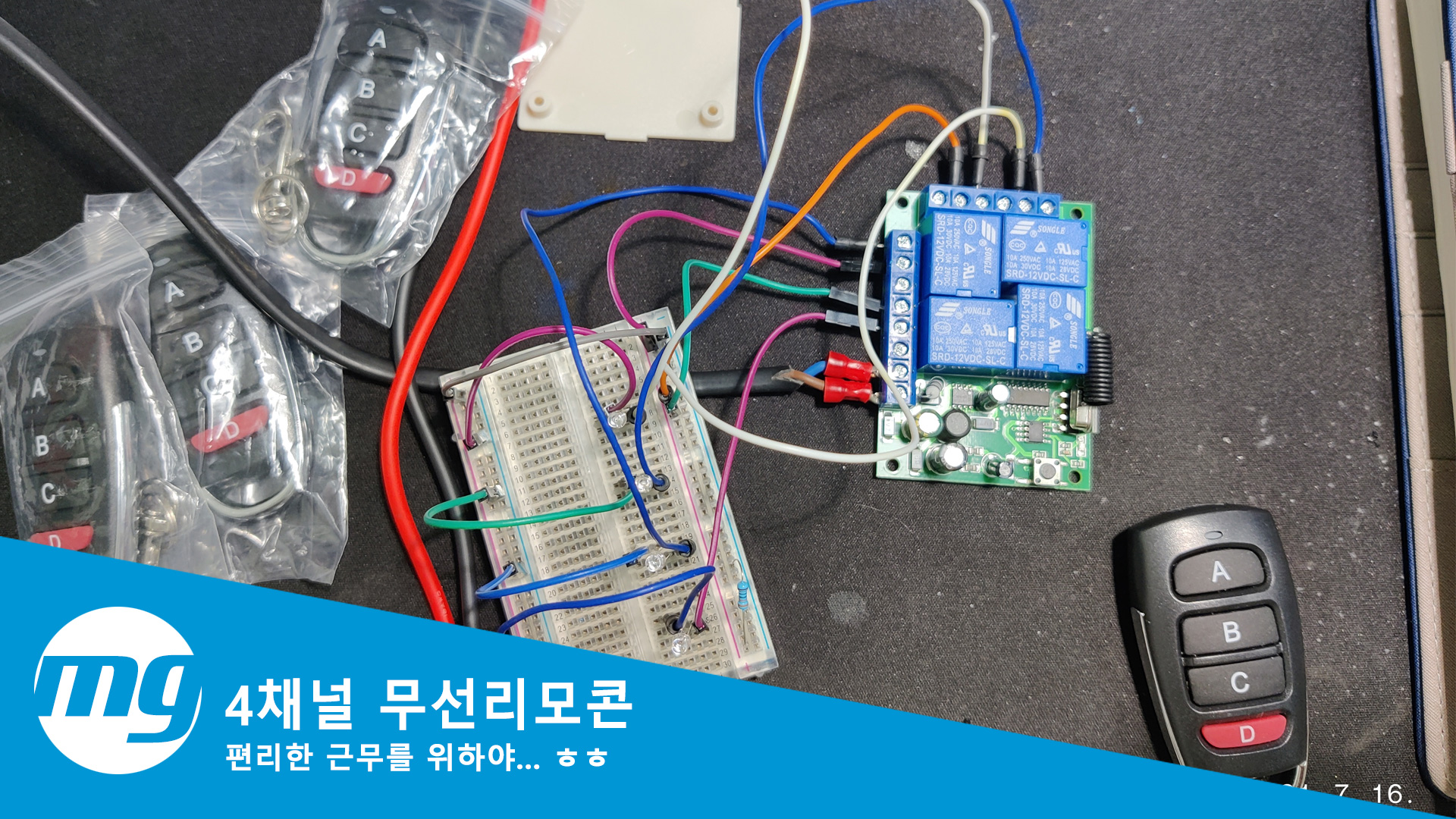

간단히 LED를 연결해서 스위치로서 역할을 테스트 해 본 결과
참 좋구나 ~~ 얼씨구 !!
기특한 녀석 !!
이제 다음주에 출근하면 시공해 두고
작업의 능률성 향상을 위해 바로 써 먹어야 겠다. ^^
아래는 작동 동영상 !
넘나 좋구나 ~~
근디 번개치고 비가 억수로 쏟아지네...
총각떄라면 회사서 하룻밤 자겠구만
들어가야지.. ㅠㅠ

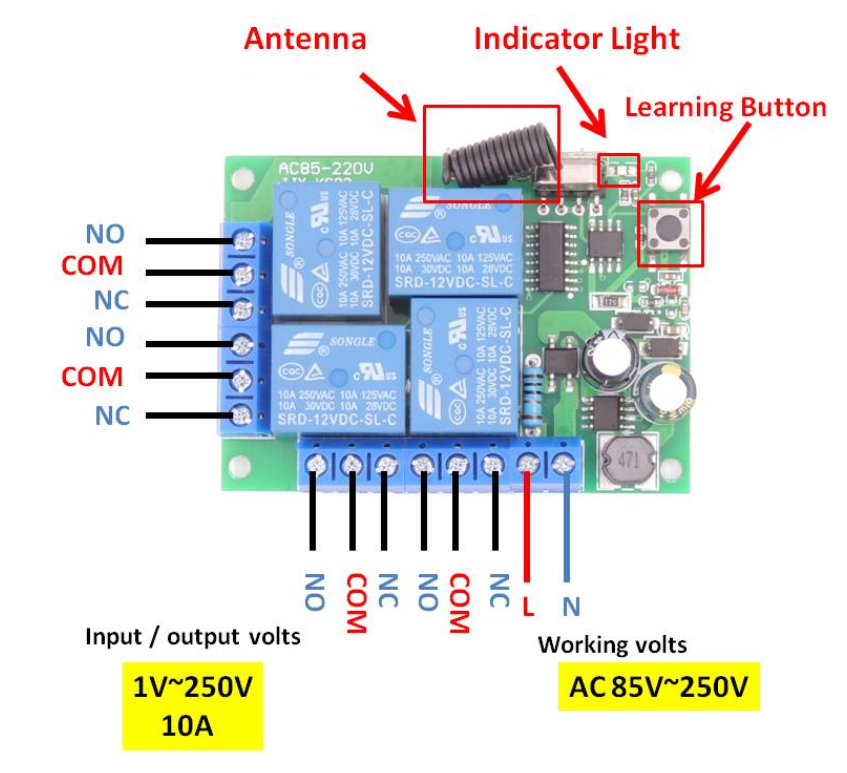

회로도입니다.
스위치 배선은 NO, COM에 연결하고
전원은 220v를 L, N 에 직결 했습니다.
모드
- 1. 순간 모드: "A" 버튼을 길게 누르면 릴레이가 켜집니다. 버튼을 놓으면 이 릴레이가 꺼집니다.
- 2. 토글 모드: 버튼 "A"를 누르면 릴레이가 켜집니다. 버튼 "A"를 다시 누르면 이 릴레이가 꺼집니다.
- 3. 래치 모드: 버튼 "A"를 누르면 릴레이 "1"이 켜집니다. 버튼 "B"를 누르면 릴레이 "2"가 켜지고 동시에 릴레이 "1"이 꺼집니다.
- 4. 혼합 모드: 릴레이 "1" "2"는 순간 모드에서 작동하고 릴레이 "3" "4"는 토글 모드에서 작동합니다.
- 5. 혼합 모드: 릴레이 "1" "2"는 순간 모드에서 작동하고 릴레이 "3" "4"는 래치 모드에서 작동합니다.
- 6. 혼합 모드: 릴레이 "1" "2" 토글 모드에서 작동, 릴레이 "3" "4"는 래치 모드에서 작동합니다.
설정 방법
순간 모드: 학습 버튼(수신기)을 한 번 누릅니다. 버튼 "A"를 누르고 성공하십시오.
토글 모드: 학습 버튼(수신기)을 2번 누릅니다. 버튼 "A"를 누르고 성공하십시오.
래치 모드: 학습 버튼(수신기)을 3회 누릅니다. 버튼 "A"를 누르십시오. 버튼 "B"를 누르고 성공하십시오.
혼합 모드: 학습 버튼(수신기)을 4/5/6번 누릅니다. "A" 버튼을 누르면 성공합니다.

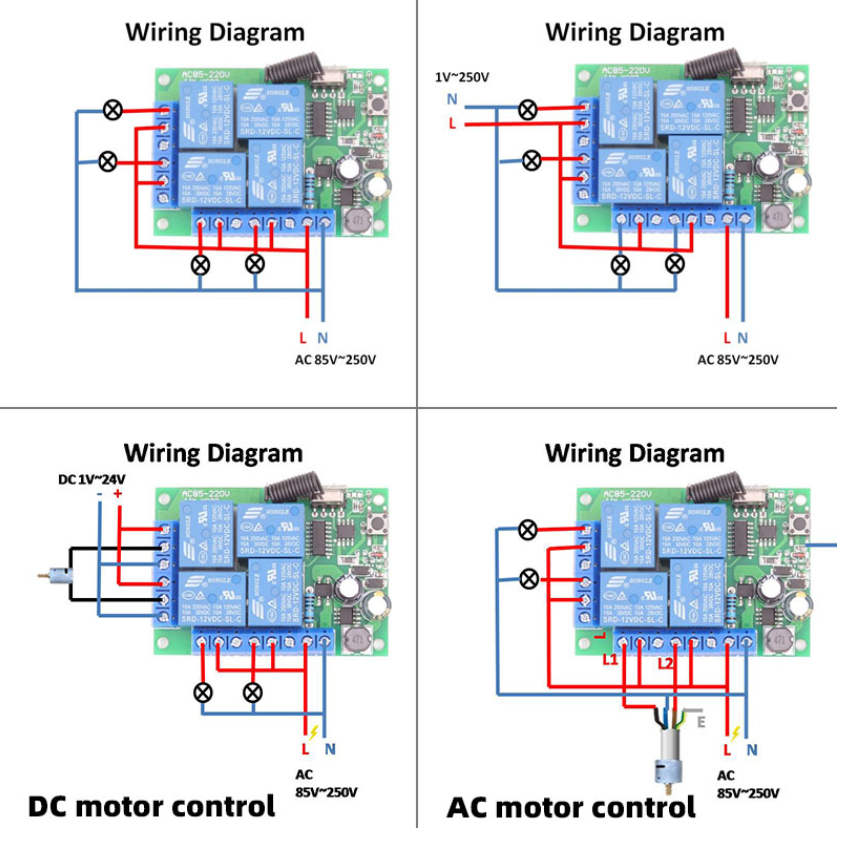

차후에 필요할지 몰라 설명 이미지 박제해 둡니다.
