2021-11-28 회로 설계 변경내용이 하단부에 추가되었습니다.
저희 회사 건물은 크기가 무척 큽니다. -.-;
따라서 출근후 일을 열심히 하다보면 하루 10,000보 걷는건 일상입니다.
1층에서 3층까지 걸어 올라다니면 숨이 헐떡거리는건 당연지사 !!
떄문에 화재시 사용할 소방수를 3층 옥상의 물탱크실에 12톤 가량 보관하고 있습니다.
당연히 소방용 배관이 천정에 이리저리 지나고 있고요.
작년 한파 때 물탱크실 펌프밑 배관이 동파되는 사고가 있었습니다. ㅠㅠ
원인은 건설사 층에서 시공을 잘못한 덕분에 올해 다시 마무리공사를 해서 지금의 모습을 갖춰졌지만 말입니다.
암튼,
이러한 사고를 방지하고자 올해는 월동준비를 철저히 했습니다.
온도제어기를 설치하여 영하 진입전에 히터1번을 켜주고
좀더 기온이 떨어지면 히터2번을 켜주고자 합니다.
그런데 이런 일은 용역을 주게되면 부르는게 값이라....
몸소 작업에 들어 갔습니다. ㅋ
더블어 3층 창고의 전동 지게차 충전기를 이전하는 작업을 진행하면서 함께 전기공사를 진행했습니다.
2021.11.21 - 전동지게차 충전기 자가이동설치 후기
전동지게차 충전기 자가이동설치 후기
저희 회사 3층 창고에서도 전동 지게차를 운용합니다. 전동 지게차라 당연히 전기로 충전해서 사용하는데요. 화물 리프트 입구랑 너무 먼 곳에 충전기가 위치하고 있어서 사용활용도가 말이 아
richnam.com

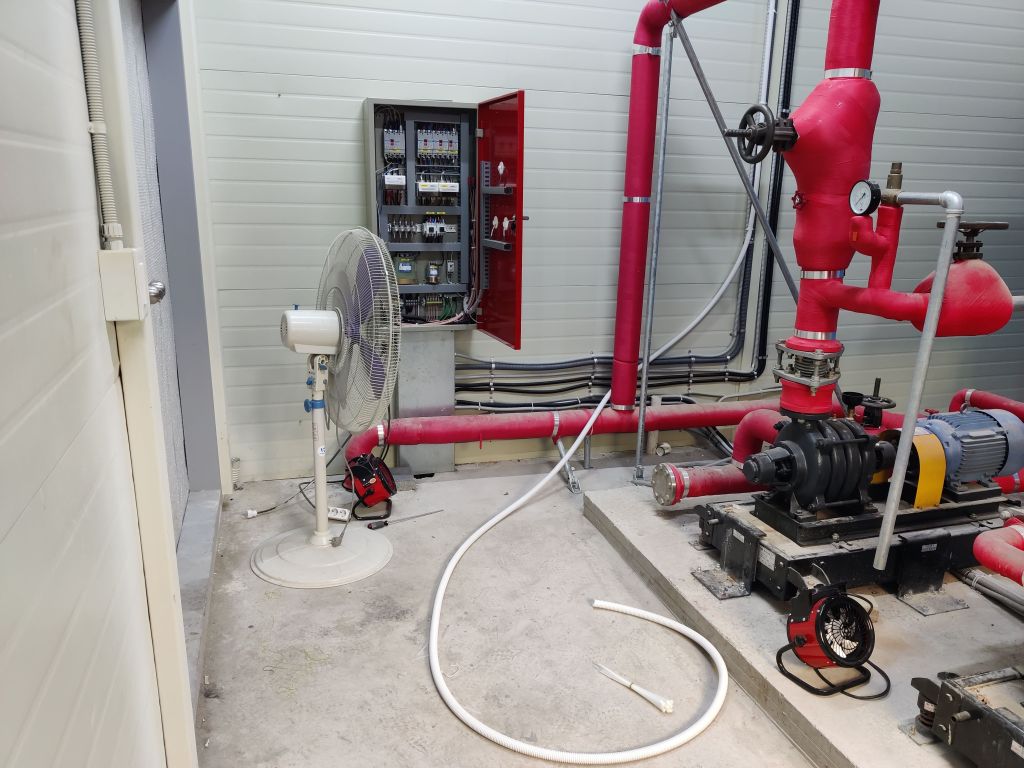

소방 물탱크실의 전기 분전반입니다.
저 분전반 좌측에 별도의 컨트롤 박스를 달 예정입니다.

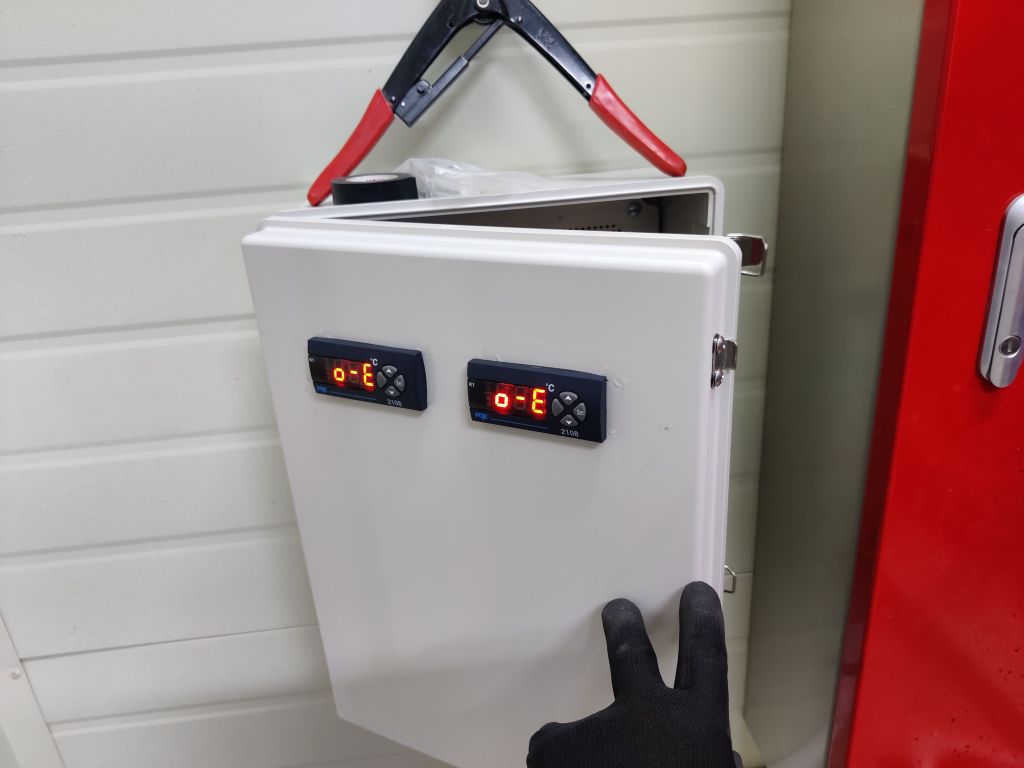

컨트롤 박스 커버에
온도조절기 2개를 장착했습니다.

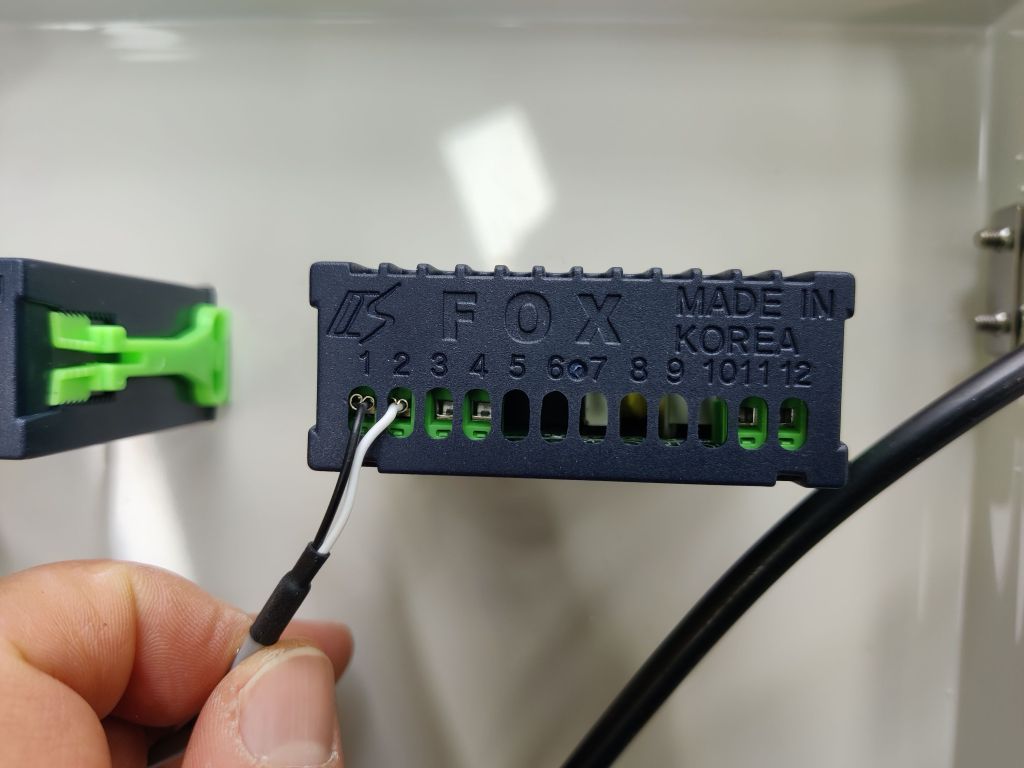

맨 좌측 1,2번라인이 온도센서 인입선입니다.
3,4번이 220V 8A까지 제어해 줄 릴레이 스위치입니다.
약 히터 용량이 1,760W까지 사용가능합니다.
11,12번은 온도조절기가 사용할 전원선입니다.
코노텍 FOX-2108 모델은 그냥 220V 전원 걸어 주면 됩니다.

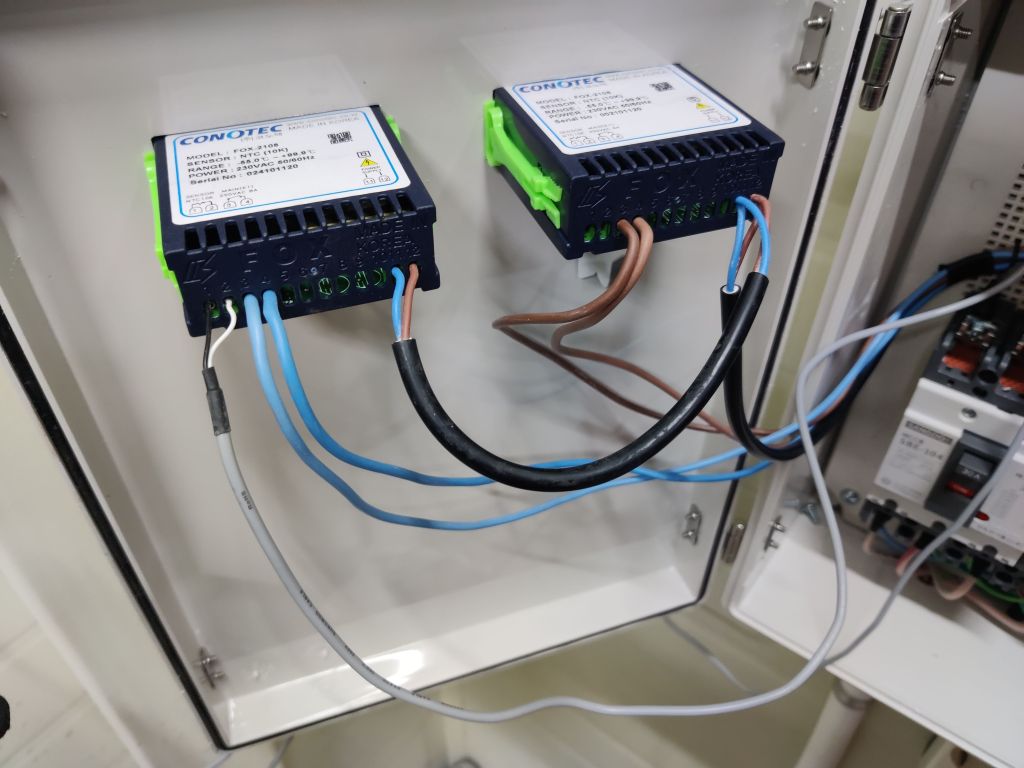

컨트롤 박스 작업 사진입니다.
30A 3상 차단기는 메인분전반에서 넘어온 3상전원을 전동 지게차가 사용하기 위해
중간에 달아준 차단기이며,
30A 차단기 하단에 20A 차단기를 3개 달았습니다.
맨 좌측부터 소방 물탱크실에서 사용할 220V 상시 컨센트
중앙이 히터1번
맨 우측이 히터 2번을 관장하는 차단기입니다.
소방 물탱크실 분전반에서 전기 인입하여 배선작업을 했습니다.
온도조절기까지 전기가 잘 들어 오네요.
전동 지게차 충전기까지 나가는 배선작업을 모두 마쳤습니다.
온도조절기용 온도센서도 연결을 하고
온도조절기 온도 확인을 해보니
물탱크실 온도가 17도 가 나오네요.
상시 콘센트까지 모두 배치 완료입니다.

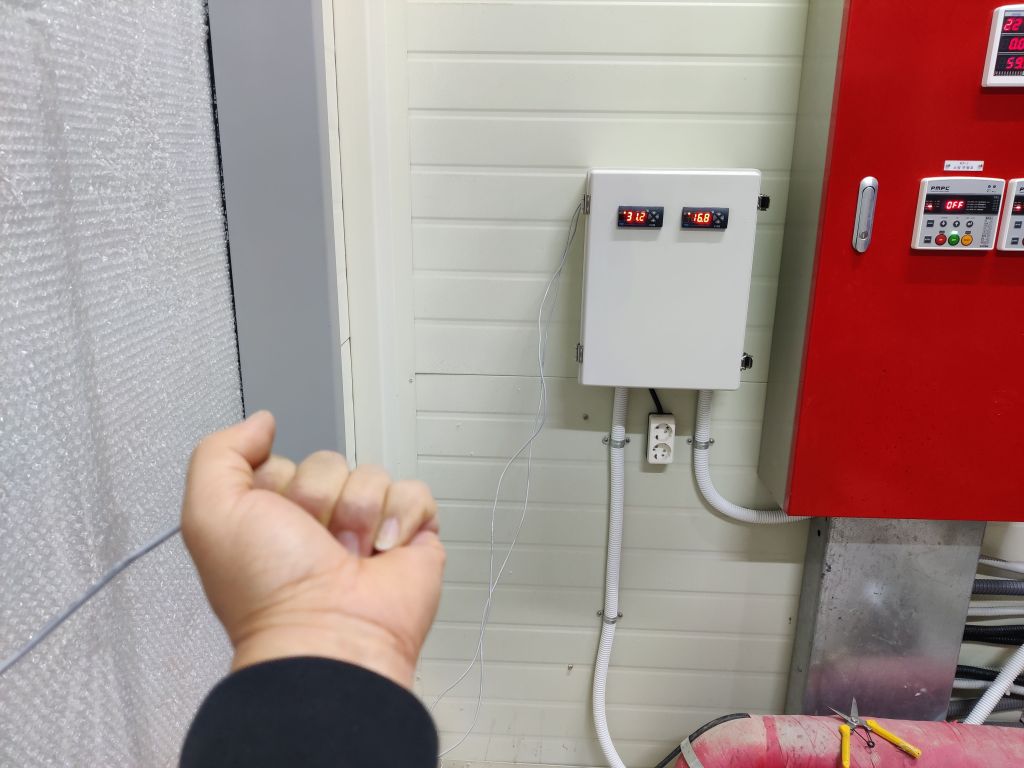

온도센서 하나를 손으로 쥐었더니 온도가 막 올라가네요 ㅎㅎ
그리고 물탱크실 온도 확인을 위해
아두이노 WeMOS 에 온도 DHT 쉴드를 붙여 프로그래밍 하였습니다.
해당 아두이노 소스는 아래 글을 참고하십시요.
2021.01.06 - IOT 온도계 및 습도계 : 아두이노 Arduino ESP8266 WeMOS보드와 DHT 모듈을 사용하여 thingspeak에 업로드 하기
IOT 온도계 및 습도계 : 아두이노 Arduino ESP8266 WeMOS보드와 DHT 모듈을 사용하여 thingspeak에 업로드 하
미관입니다. 아주 아주 오랫만에 아두이노(Arduino)를 가지고 놀았습니다. 뭐 아주 오랫만은 아니지만 ESP8266 WeMOS 보드에 DHT 실드를 올려 정해진 시간에 온도 및 습도를 확인하여 iot 오픈 플랫폼인
richnam.com
이렇게 세팅을 하고 나니
온도 체크가 잘 되네요. ^^
오늘 인천의 날씨가 쫌 쌀쌀한가 봅니다.
어제보다 2도 가량 떨어 졌네요 ^^
내일은 출근하여 히터 연결하고 온도조절 세팅을 끝내면 모든 작업이 마무리 되겠습니다. ^^
2021-11-28 회로 설계 변경 추가
실제 사용할 히터 및 소방 급수관에 들어간 열선의 전류량을 측정해 보니 아래와 같았습니다.
아래 사진은 히터의 소비전류량이

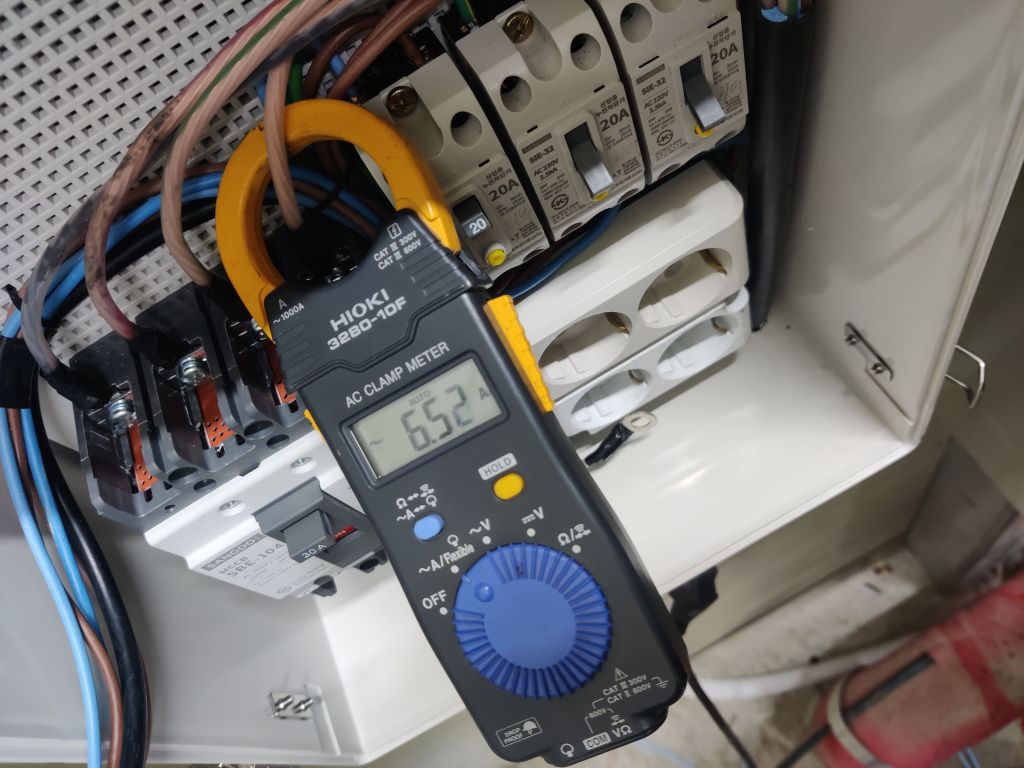

6.52A 이니 220v * 6.52A = 1,434W 네요
아래 사진은 히터의 소비전류량이
4.30A 이니 220v * 4.30A = 946W 네요.
한개의 콘센트에 946W 열선과 1,434짜리 히터를 동시에 동작 시켜야 하니
단순 온도조절기만으로는 그 용량을 오버 하네요.
그래서 마그네틱 스위치를 별도로 추가 하였습니다.
그렇게 회로 변경을 하여 현재 실사용중에 있습니다. ^^

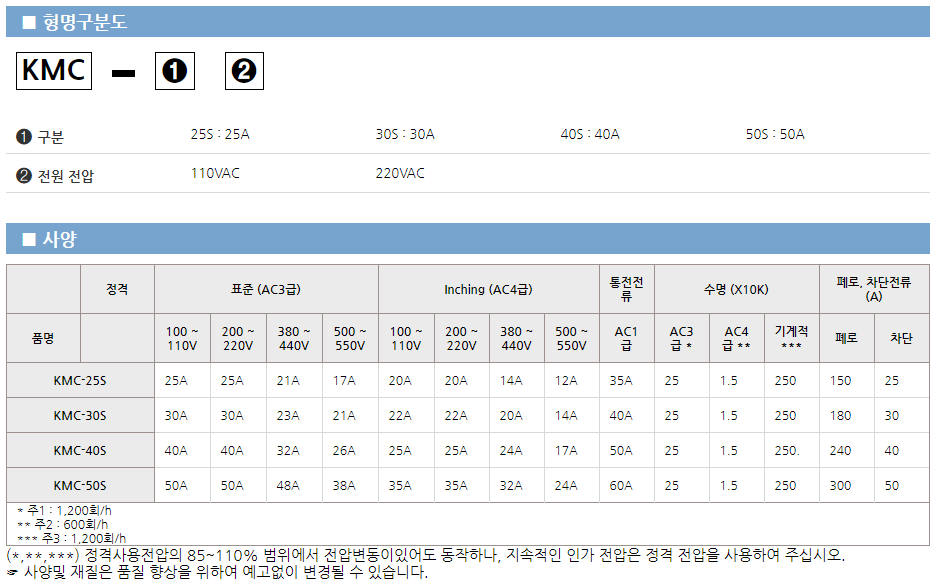

사용한 마그네틱 스위치(교류전자개폐기)는 한국자동제어의 KMC-30S 모델 2개를 사용했습니다.
https://www.kacon.co.kr/korean/product01.html?module=product&type=view&tValue=kmc-30s&bkey=c9f8338b60527423fb3aecfb8ba38f8b
