본 내용은 2021. 8. 12.에 작성한  무한공급기 장착 글에 대한 추가 보강한 내용입니다.

이 내용 그대로 작업하시면 쉽고 빠르고 그리고 잘 되는 공급기를 장착하실 수 있습니다. ^^











엡손 WF-2850, 2851 그리고 2855 등 복합기에 무한잉크를 장착하기 위해서는

선행작업으로 무칩용 펌웨어로 변경해야 하며, 그 다음에 무칩 인증키를 넣고 인증을 받아야 무한잉크를 사용할 수 있습니다.



그에 대한 글들은  https://vo.la/엡손  을 보시면, 전반적인 내용들이 모두 담겨 있으니 참고하시면 도움되실겁니다.

먼저, 복합기 ADF 유닛을 들어 올려 프린터 헤드의 위치를 봐 주세요.

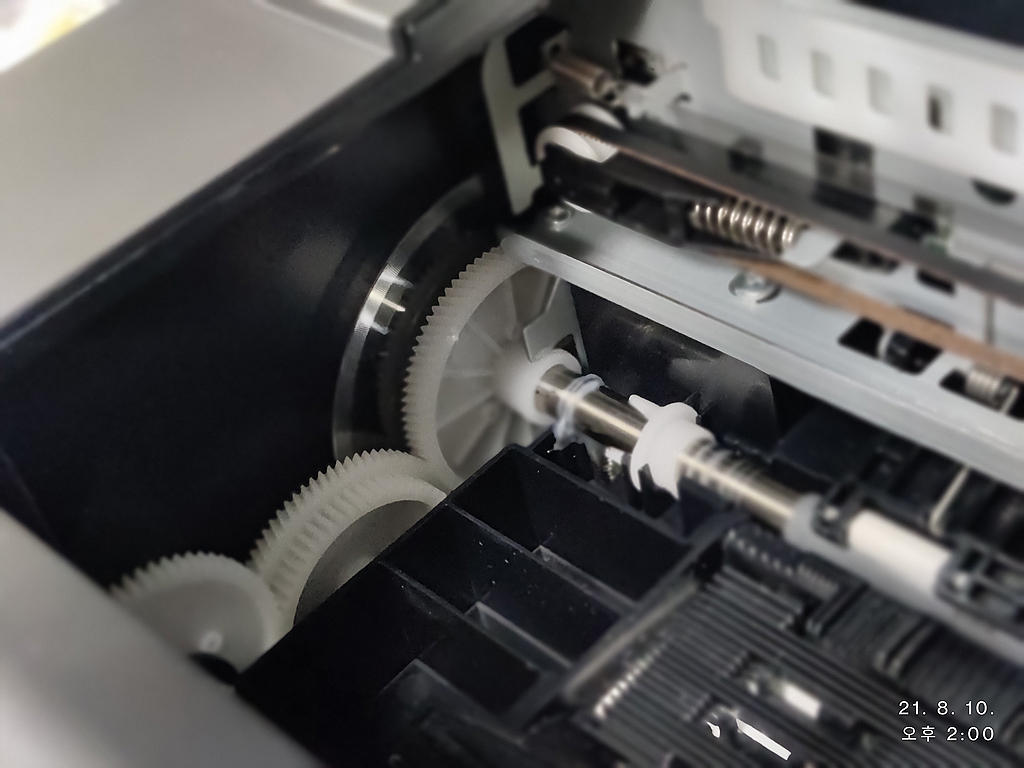

프린터 헤드가 우측에 파킹되어 있다면, 전원을 끄고, 프린터 좌측의 기어를 손으로 돌려 스테이션을 이동시키면 헤드를 이동 시킬 수 있습니다.















프린터 헤드를 중앙에 옮겨 두고,

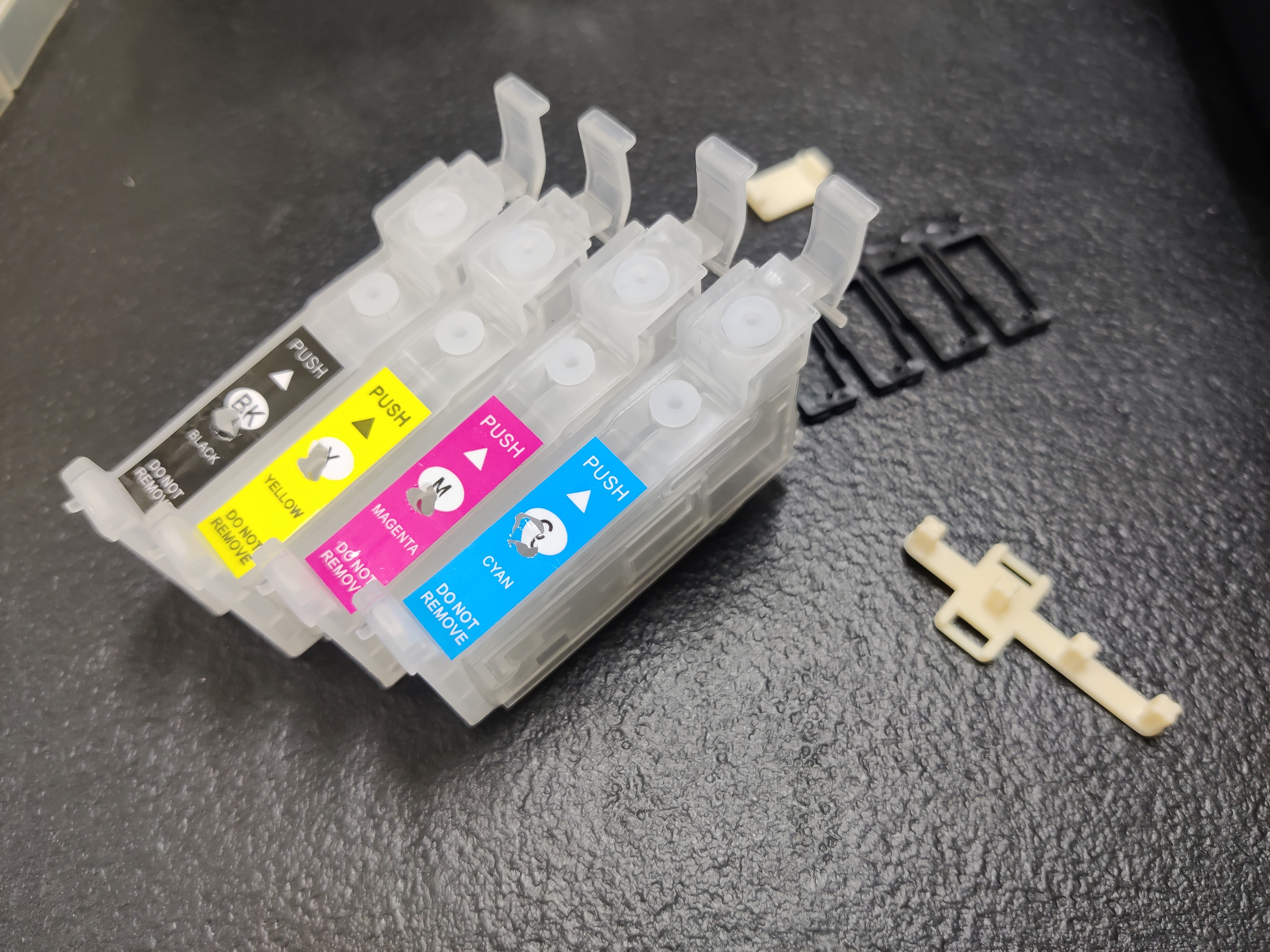

엡손 WF-2850, WF-2851 장비에 사용할 무한잉크용 (금형) 카트리지를 조립합니다.

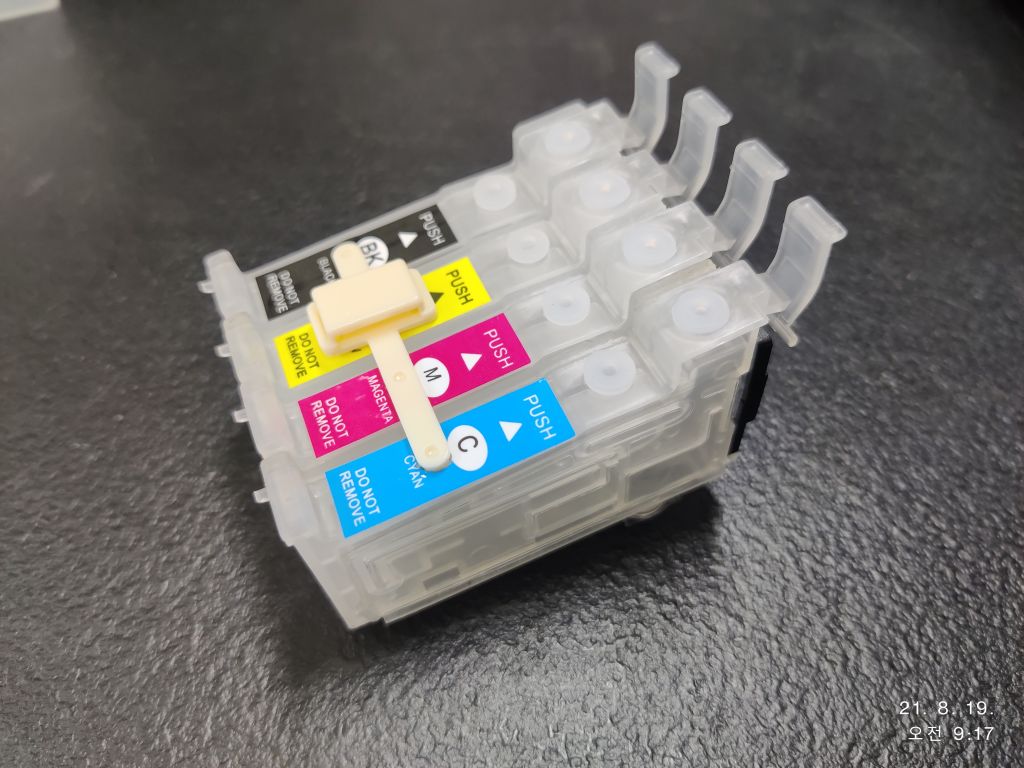

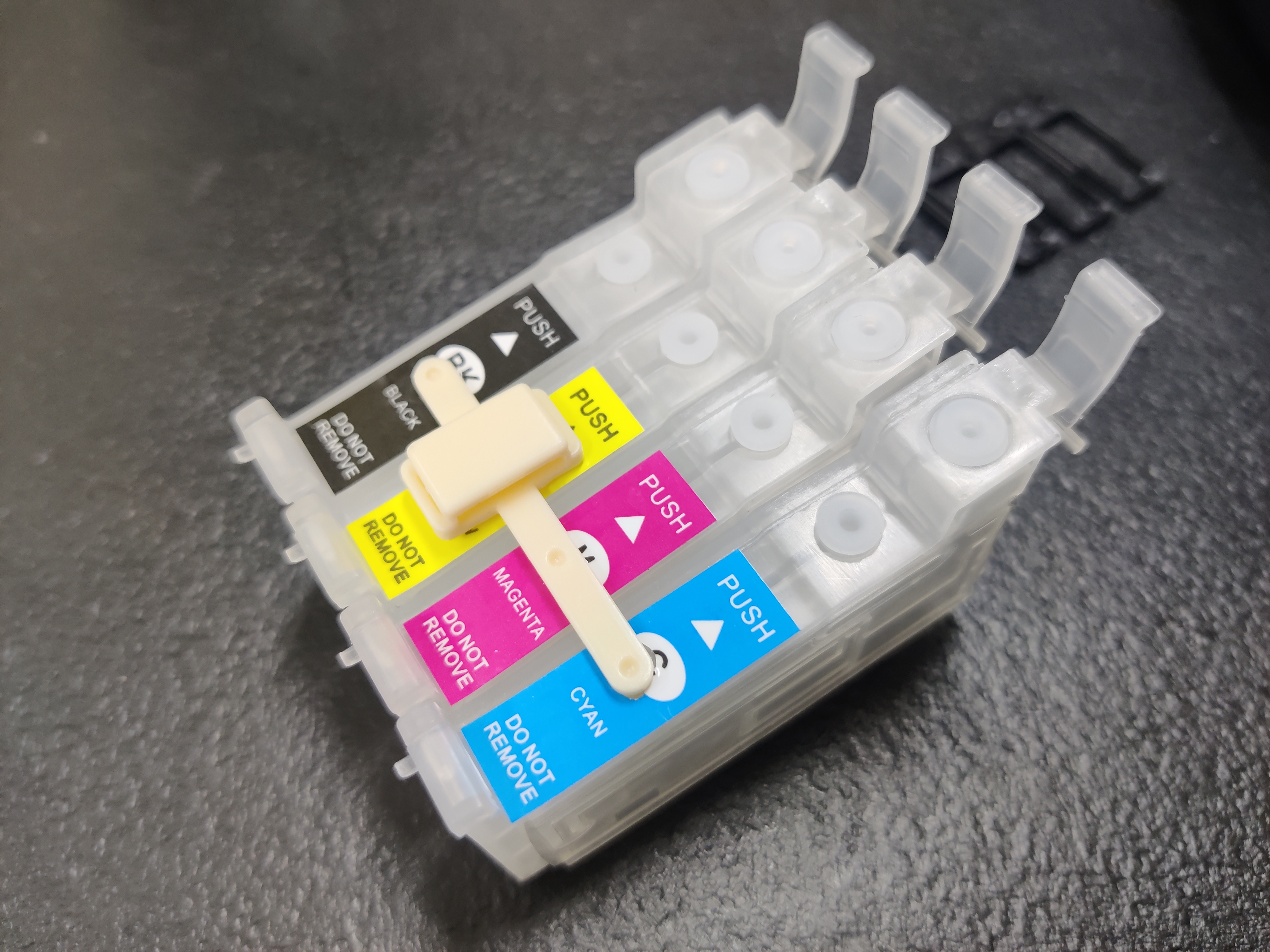

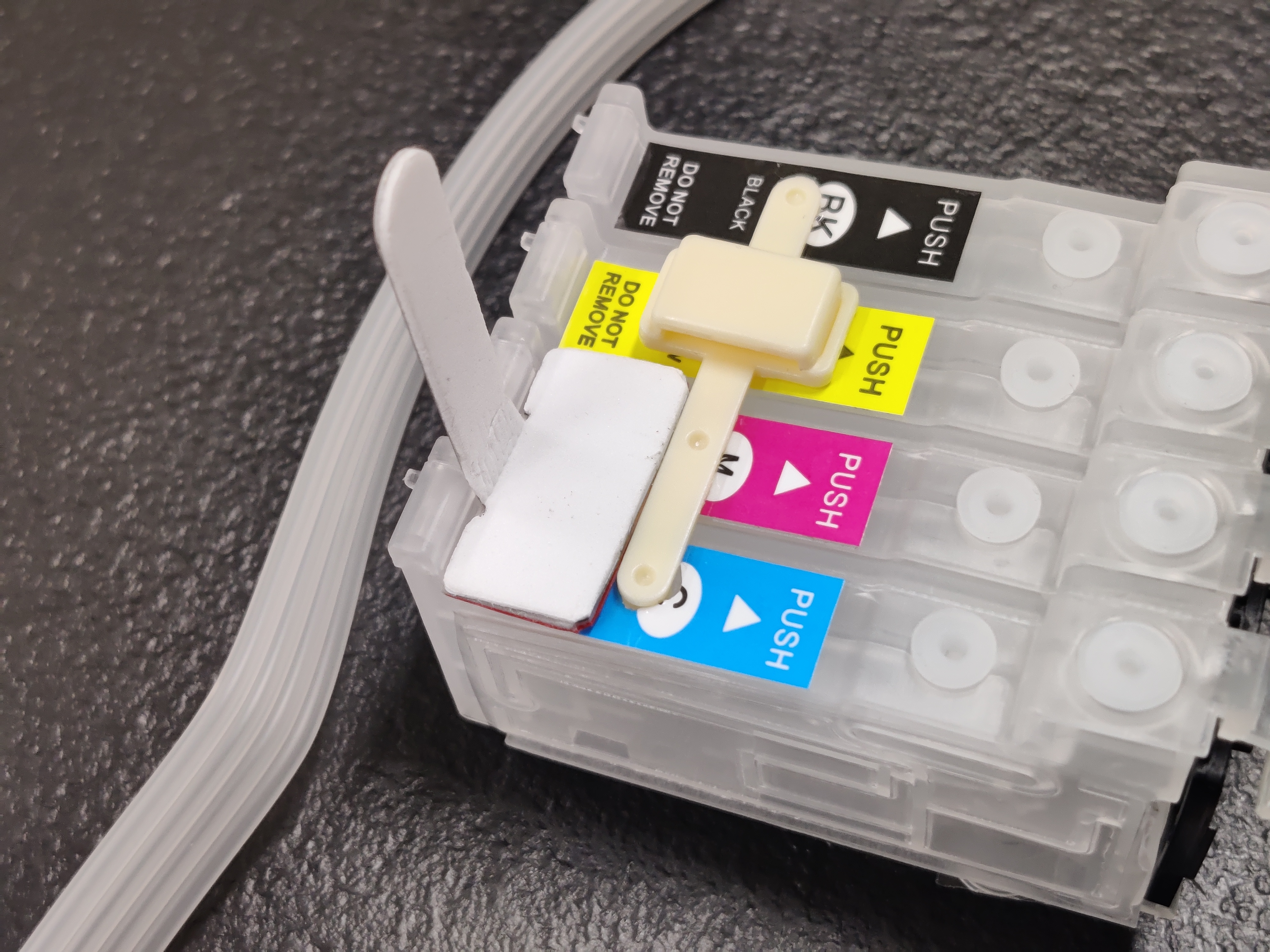

카트리지 순서를 위와 같이 맞추고 아이보리색 홀더를 체결합니다.

BK, Y, M, C 마크 부분 아래에 구멍이 있으며 송곳 등으로 먼저 구멍을 낸 후 삽입해야 잘 들어 갑니다.



이 홀더를 체결하지 않아도 됩니다만,

카트리지가 흔들리지 않게 똬아악 고정시키기 위함이니 체결 하시기 바랍니다.

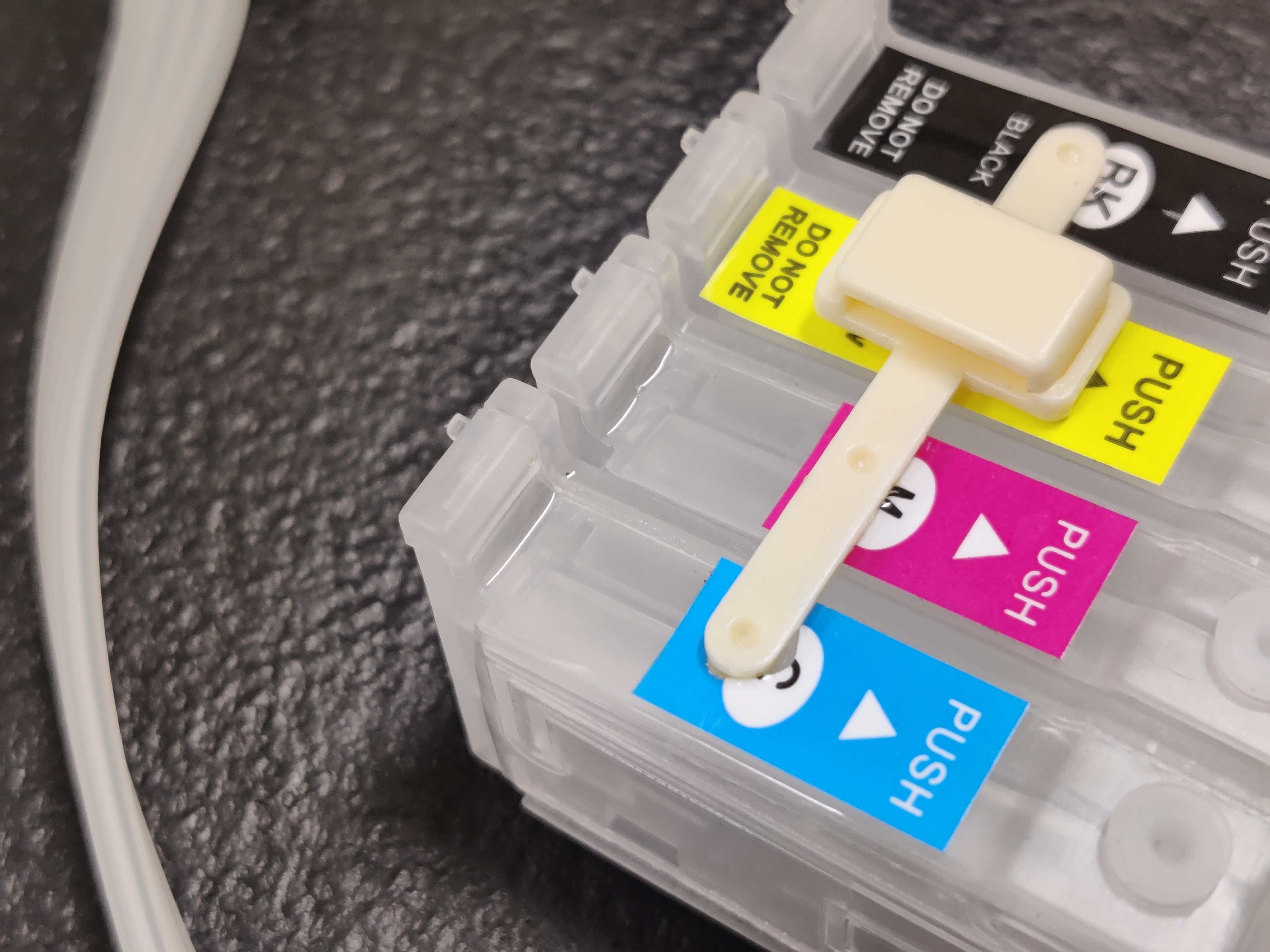

요로콤 홀더로 잡아 주자





그 다음에,

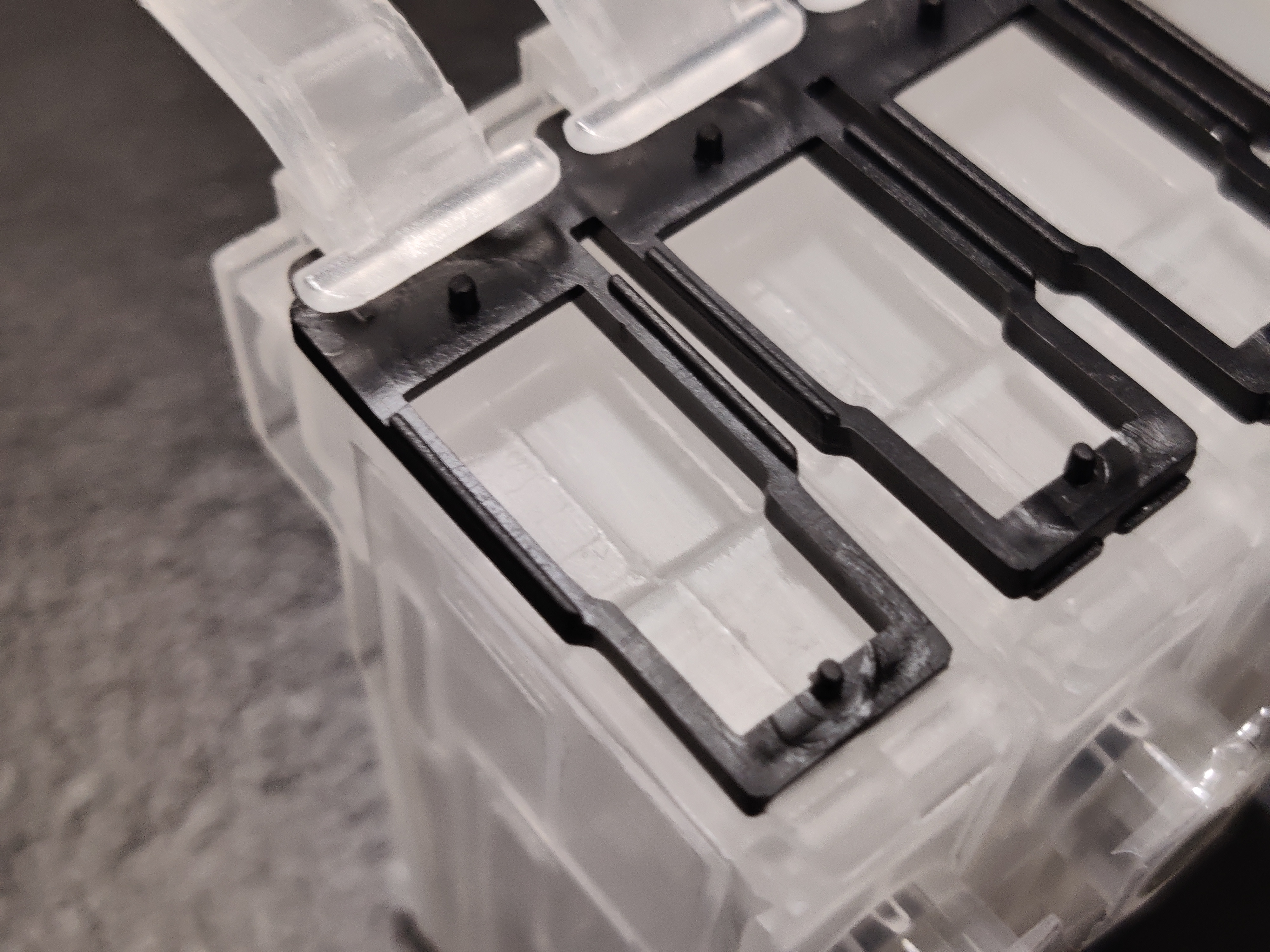

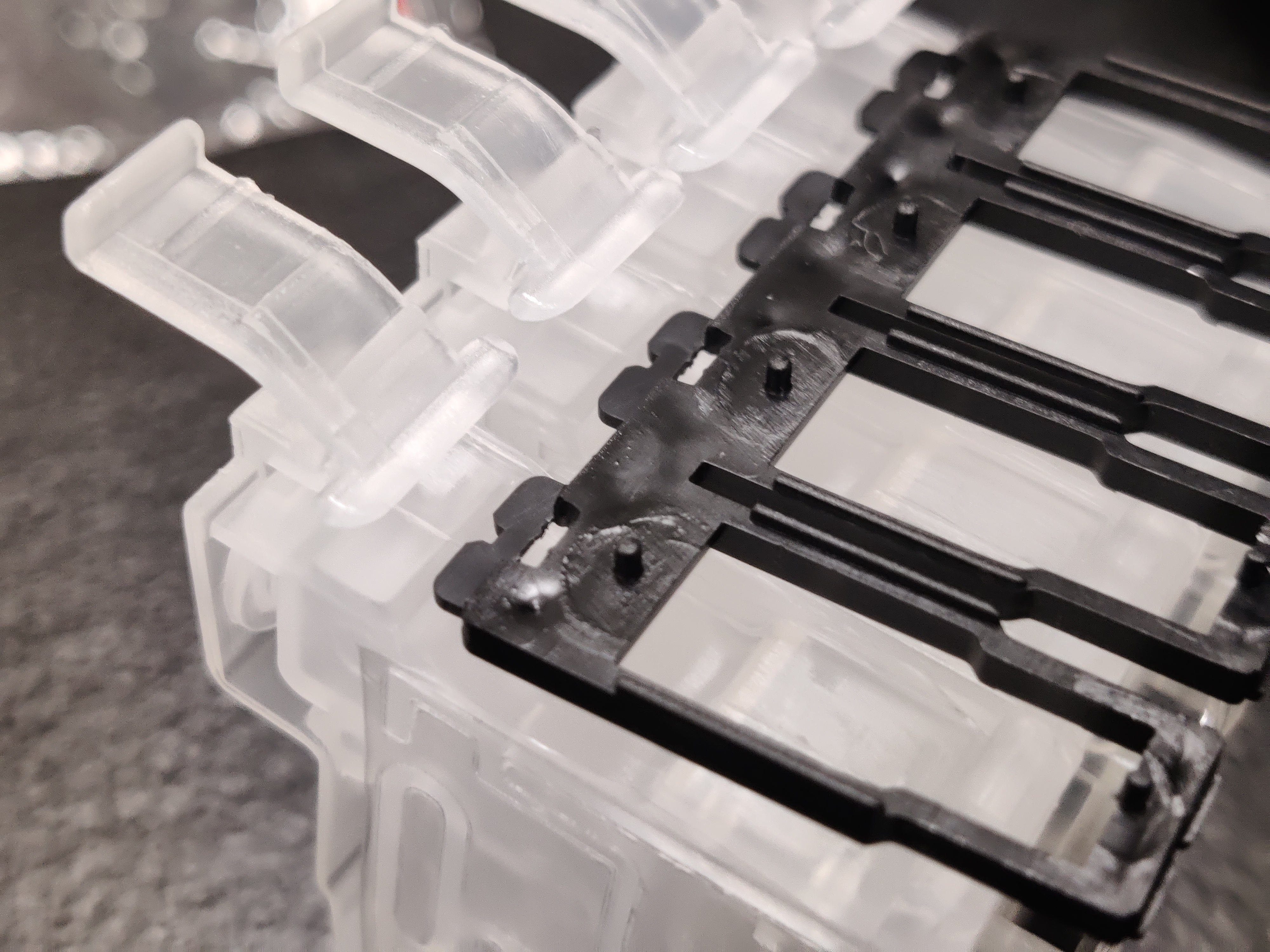

카트리지 전면의 칩 홀더를 체결합니다.

무칩이기에 필요 없을 수 있지만

카트리지를 상호간에 결속하기 위함이니 체결을 하시는게 바람직합니다.



칩 홀더를 봤을때 넓은 부분이 카트리지 클립 쪽으로 즉, 윗방향으로 가게 체결합니다.













방법은 아래 사진상

검정색 홀더를 중앙에 맞춰 위로 밀어 넣고

아랫쪽 홈을 맞추어 꾹 누르면 아래 사진처럼 자리시킬 수 있습니다.

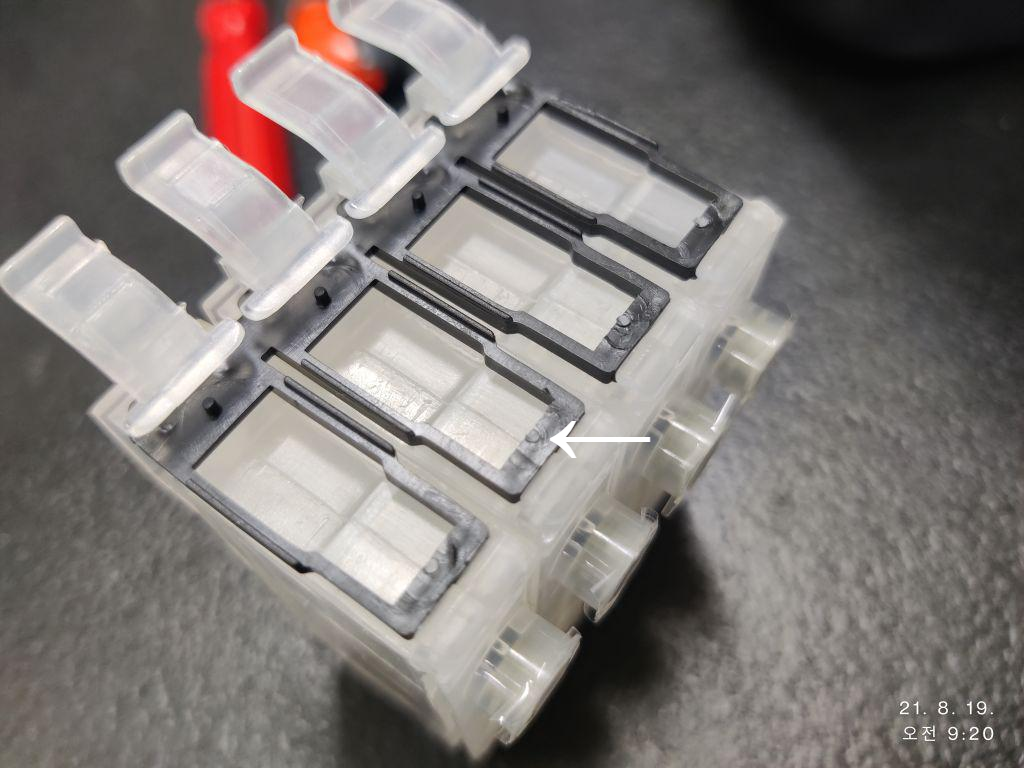

그리고 중요한 부분입니다.

칩 홀더의 볼록 나온 부분을 칼로 잘라 줍니다.

4개 색상 모두 잘라 줍니다.



이 부분을 자르지 않으면 칩이 없이 카트리지를 꼽아 사용하면 칩 핀이 빠질 수 있습니다.

뭐 상관은 없지만 그래도.. 미관상 좋지 않기에... 미리 원인 제거를 하십시요 ^^













조립 끝 입니다. :)

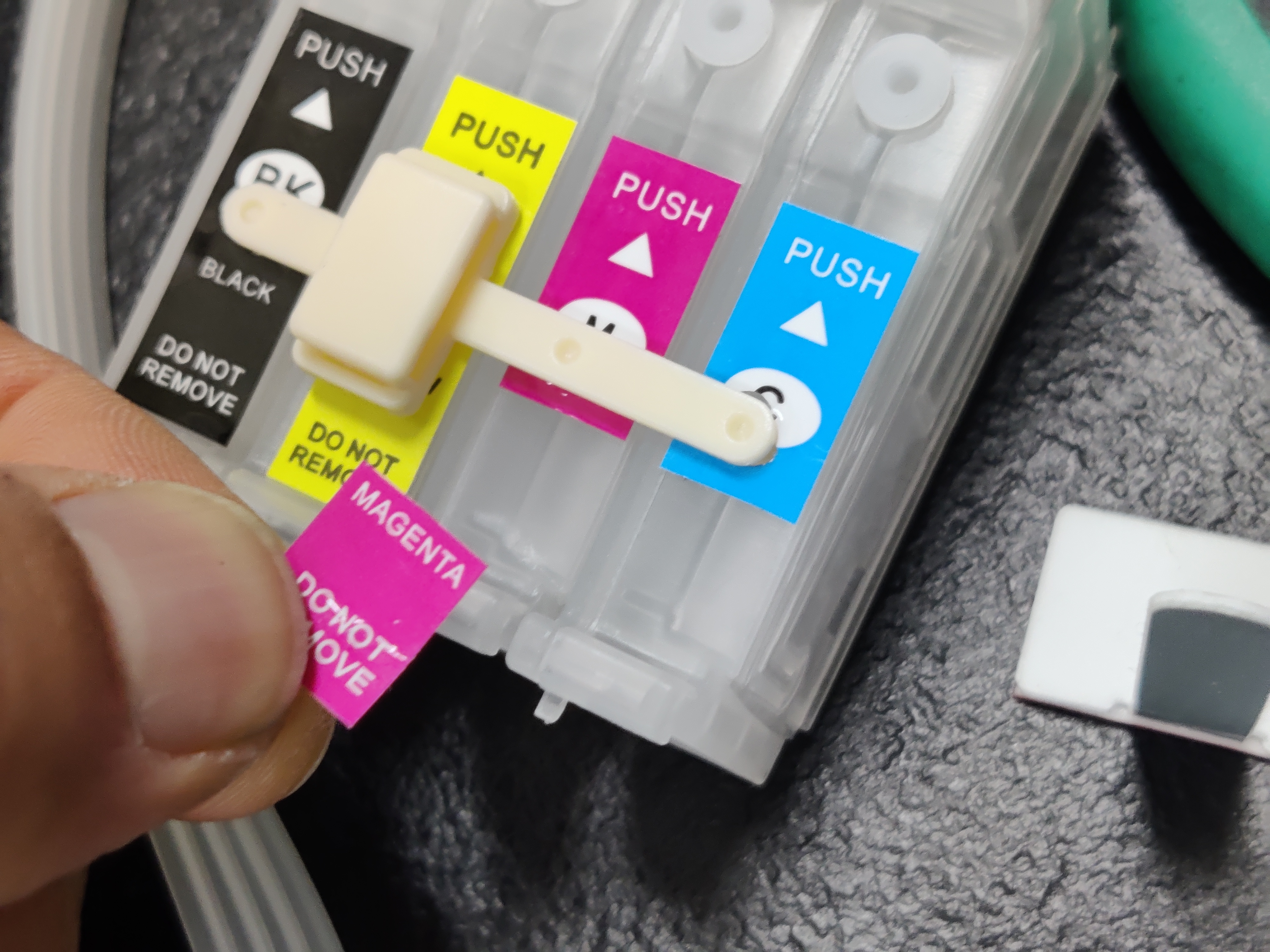

메탈클램프를 자리시키기 위해

카트리지 상단의 라벨을 잘라 냅니다.

측면의 융착 비닐에 칼날이 닿지 않게 조심하세요.













만약, 프라이머를 보유하고 계신다면

잘 발라 줍니다.

아니 발라 주는게 좋습니다.

프라이머가 없다면 이 기회에 하나 챙겨 두시면 매우 안정적으로 메탈클램프나 양면 테이프를 고정할 수 있게 됩니다.

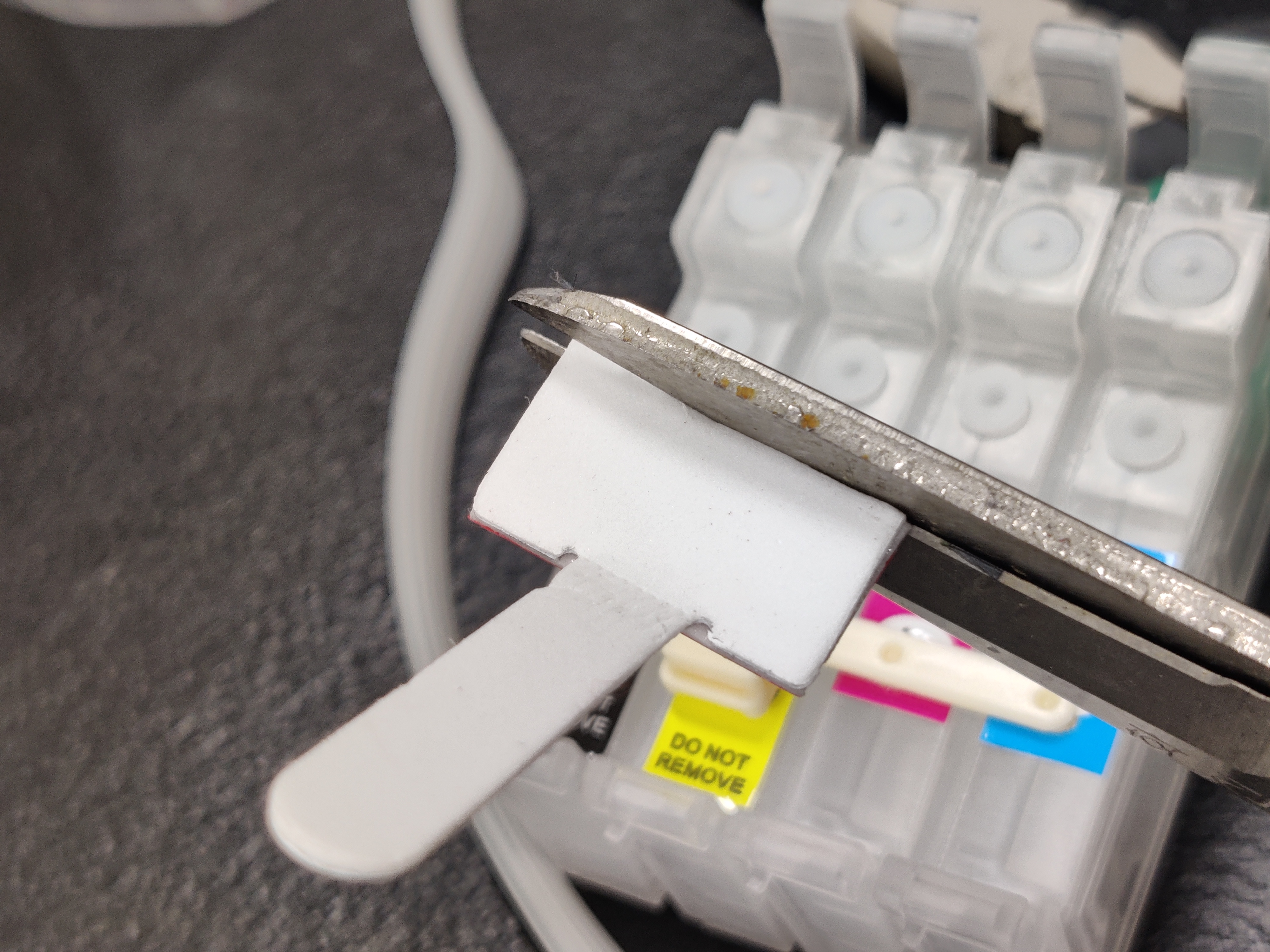

메탈클램프를 조금 잘라냅니다.













이렇게 딱 들어갈 수 있게 하기 위함입니다.

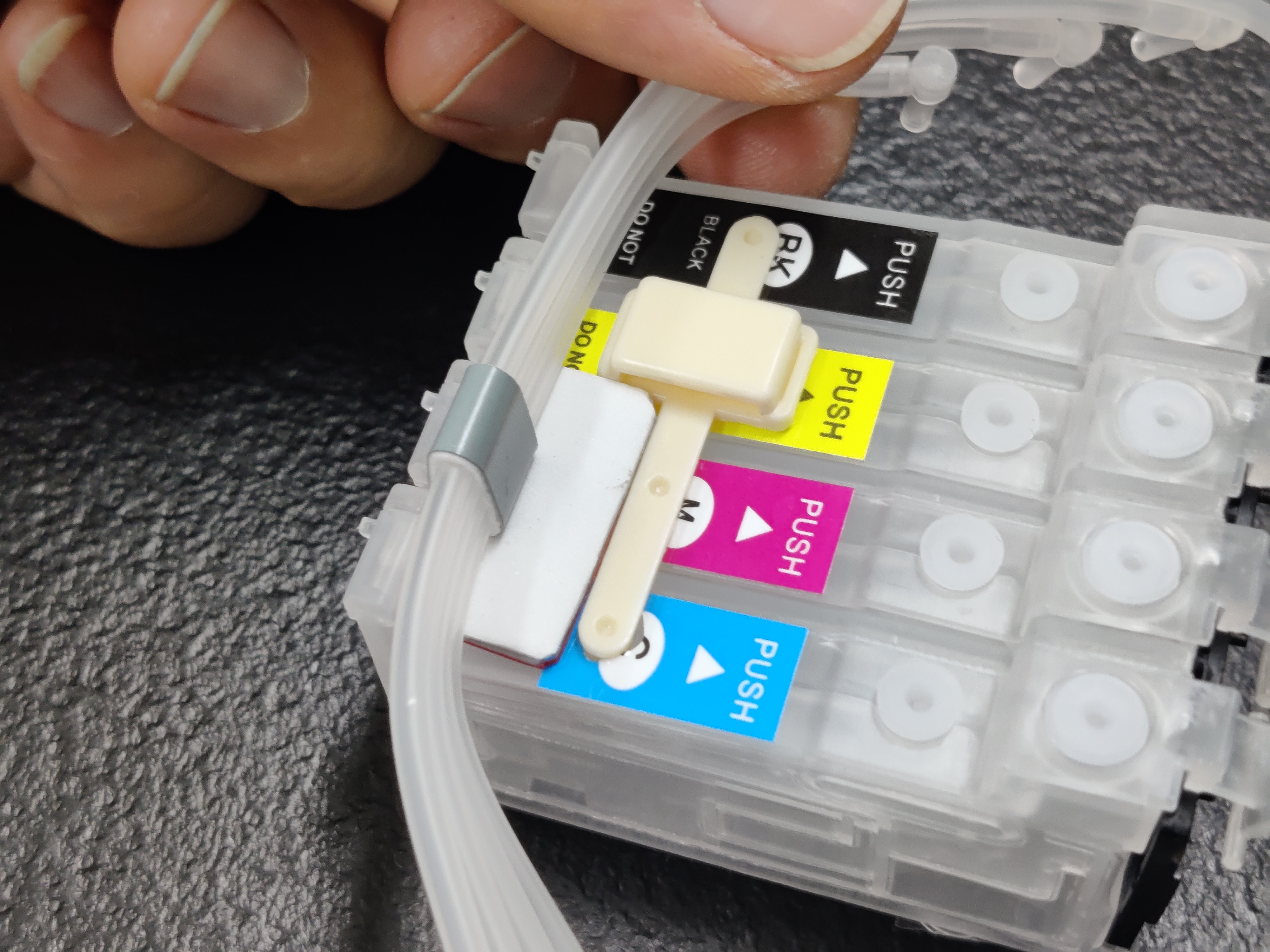

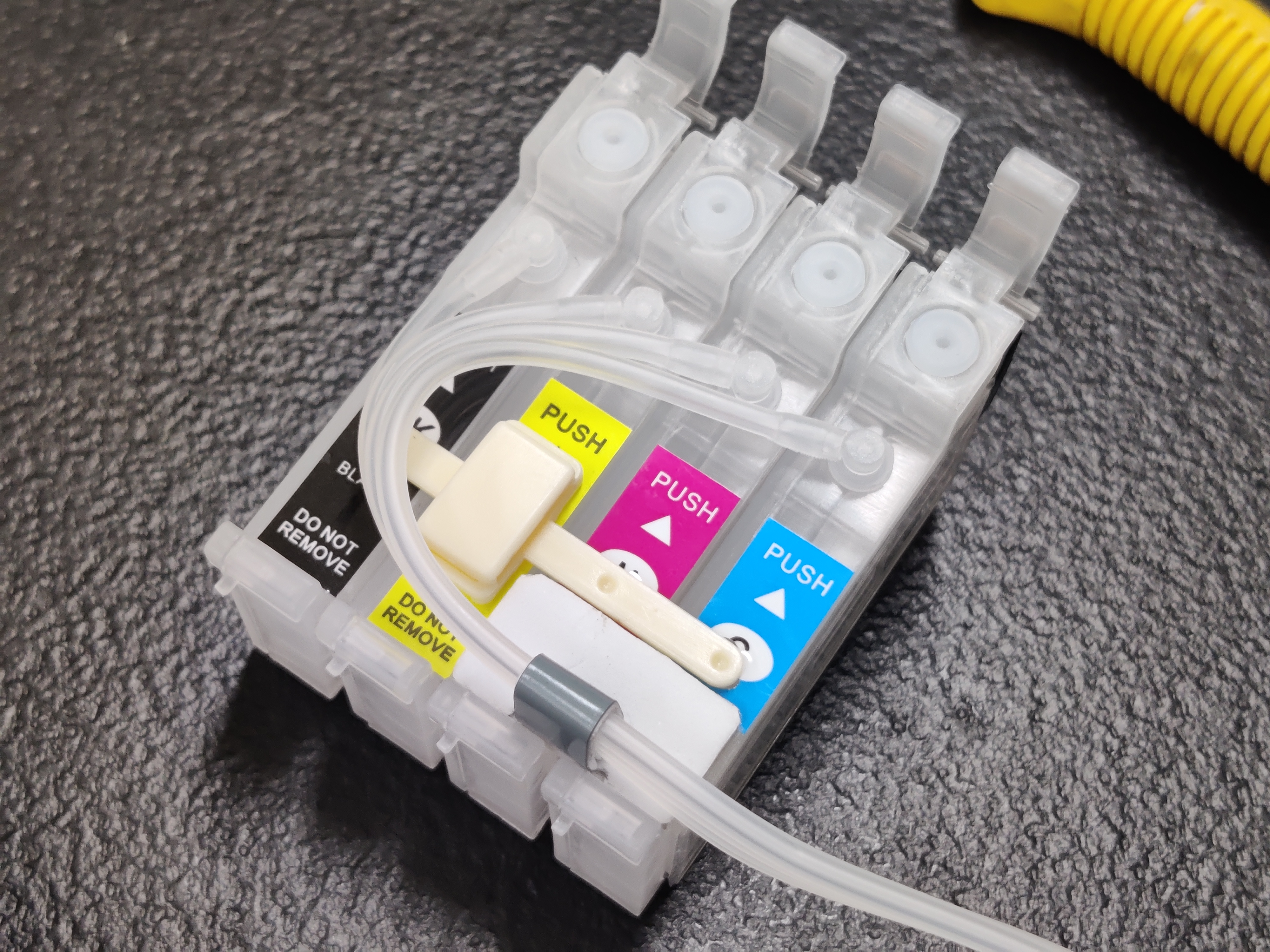

메탈 클램프를 구부려

호스를 잡아 줍니다.













호스를 돌려 카트리지에 피팅을 삽입합니다.

완성입니다.

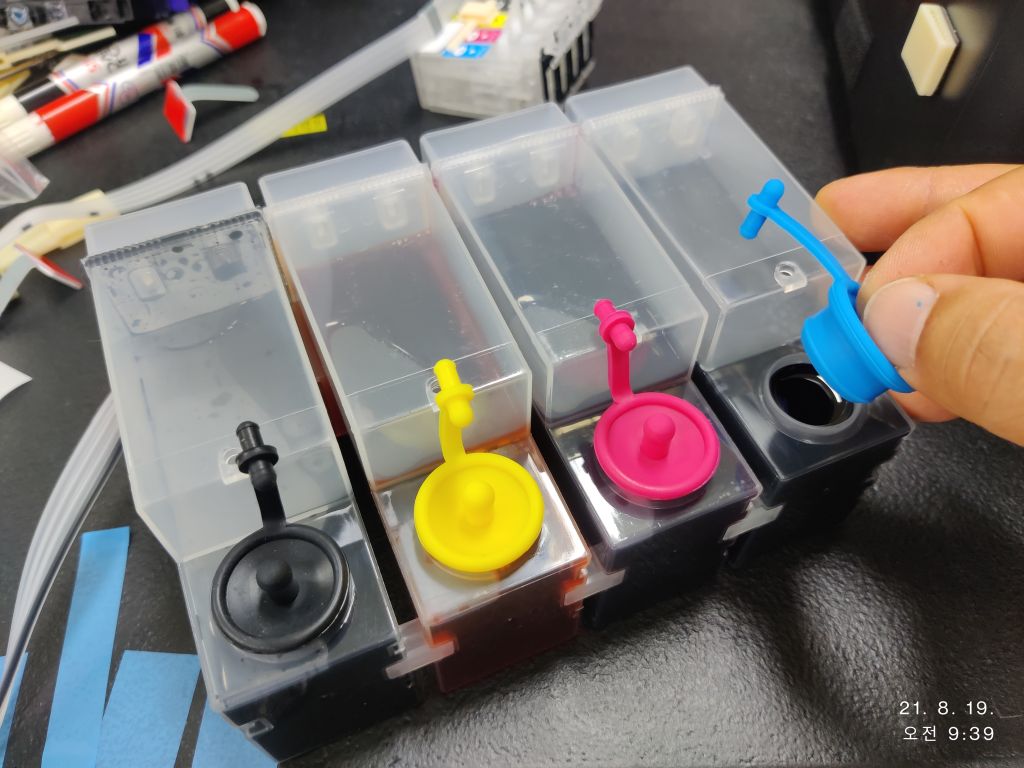

준비한 공급기에 잉크를 채우고...

몇 만원짜리 공급기보다 저렴한 제품을 사용하시길 권합니다.

잉크 용량은 그리 많지 않아도 되리라 생각합니다.

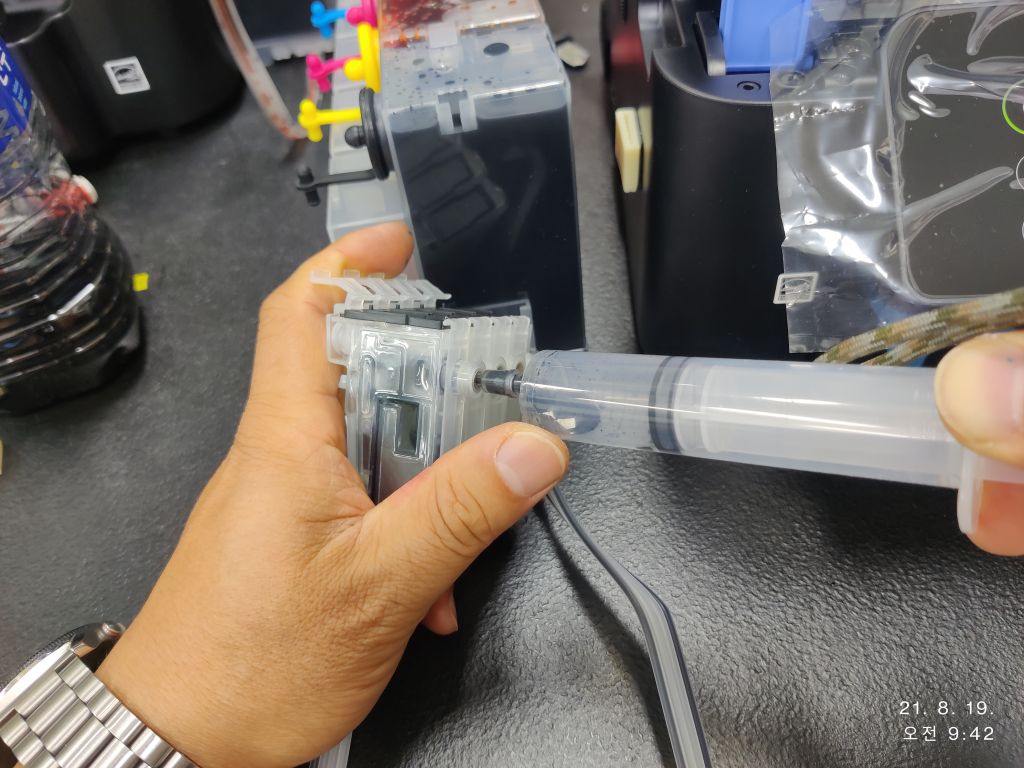

석션을 해서 카트리지에 잉크를 채웁니다.

석션하는 방법은 카트리지를 뒤집어 잉크 토출구에 선션 주사기 등을 꼽고

당겨 주시면 됩니다.



카트리지의 내부 구조상 에어 없이 100% 만충 시키기는 불가능하이 토출구 쪽에 에어가 좀 보이더라도 신경쓰지 마시고 마무리 하십시요 ^^















4개 카트리지에 석션이 완료되었다면,

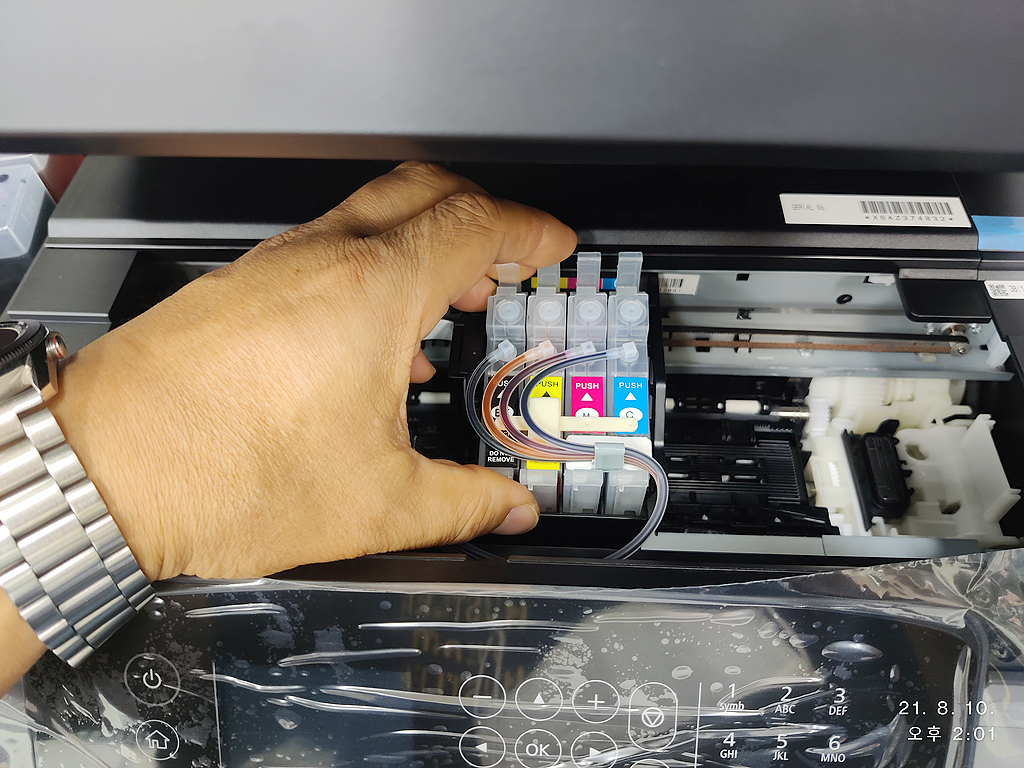

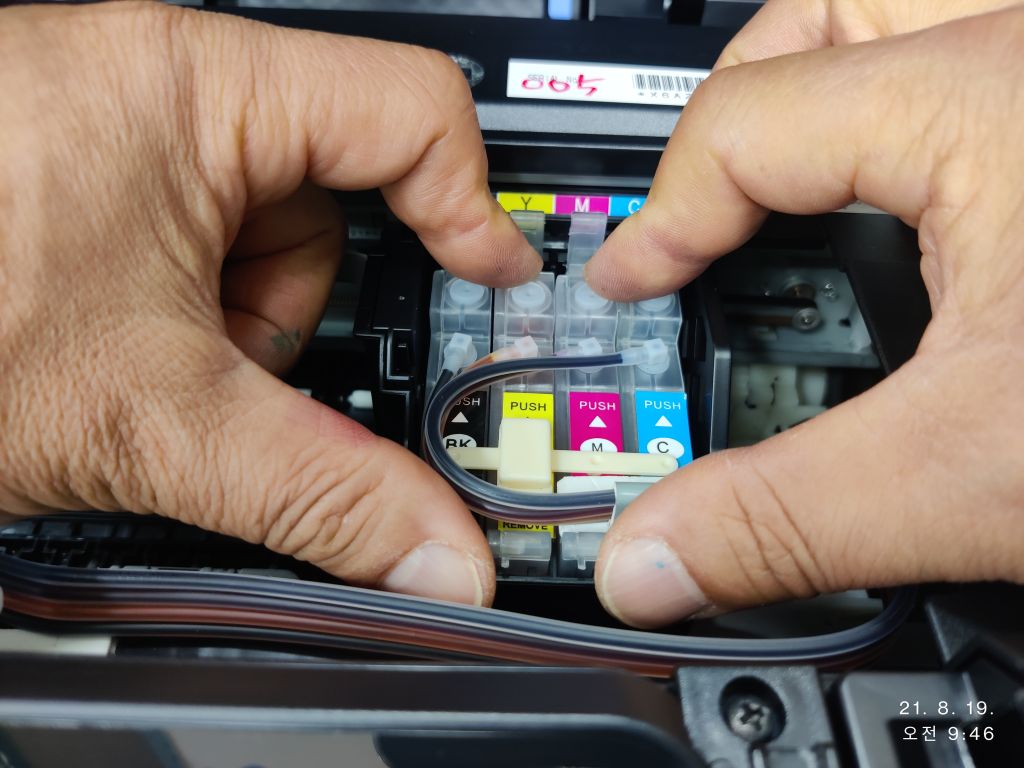

카트리지 슬롯에 잉크 카트리지를 꼽습니다.















위에서 반듯이 내리 꼿아 줍니다.

딸깍 소리가 날때까지 꾹~ 눌러 줍니다.

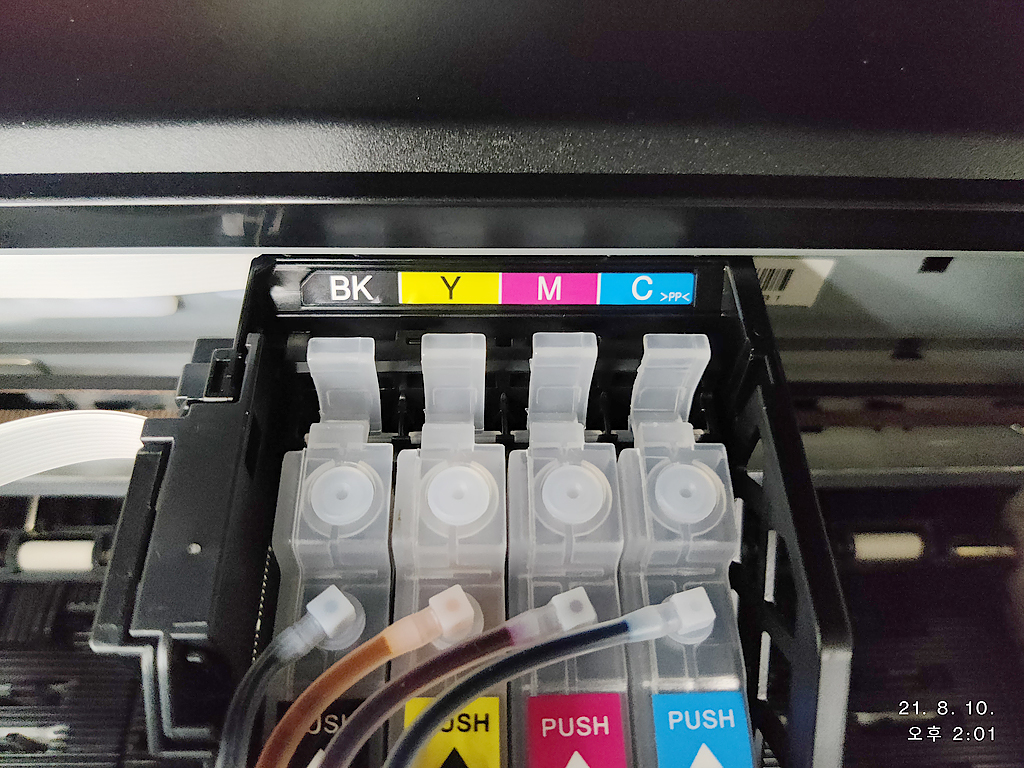

정면에서 봤을 때

카트리지 4개가 동일한 높이로 삽입되어 있어야 합니다.



확인사살 필수 !!!

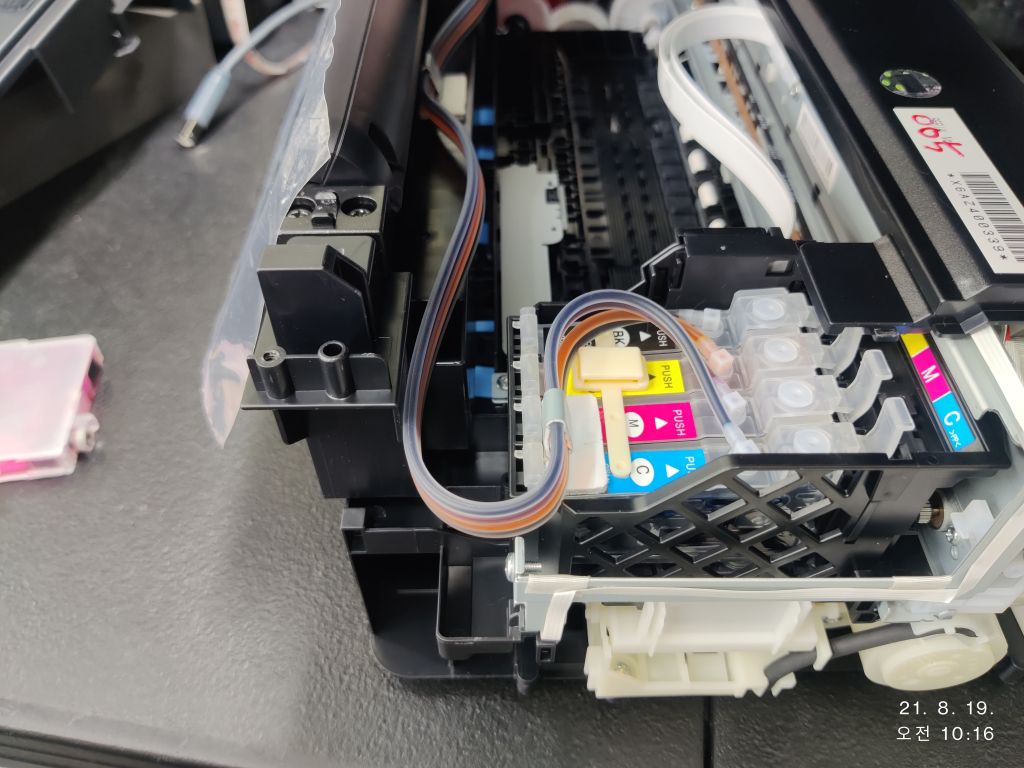

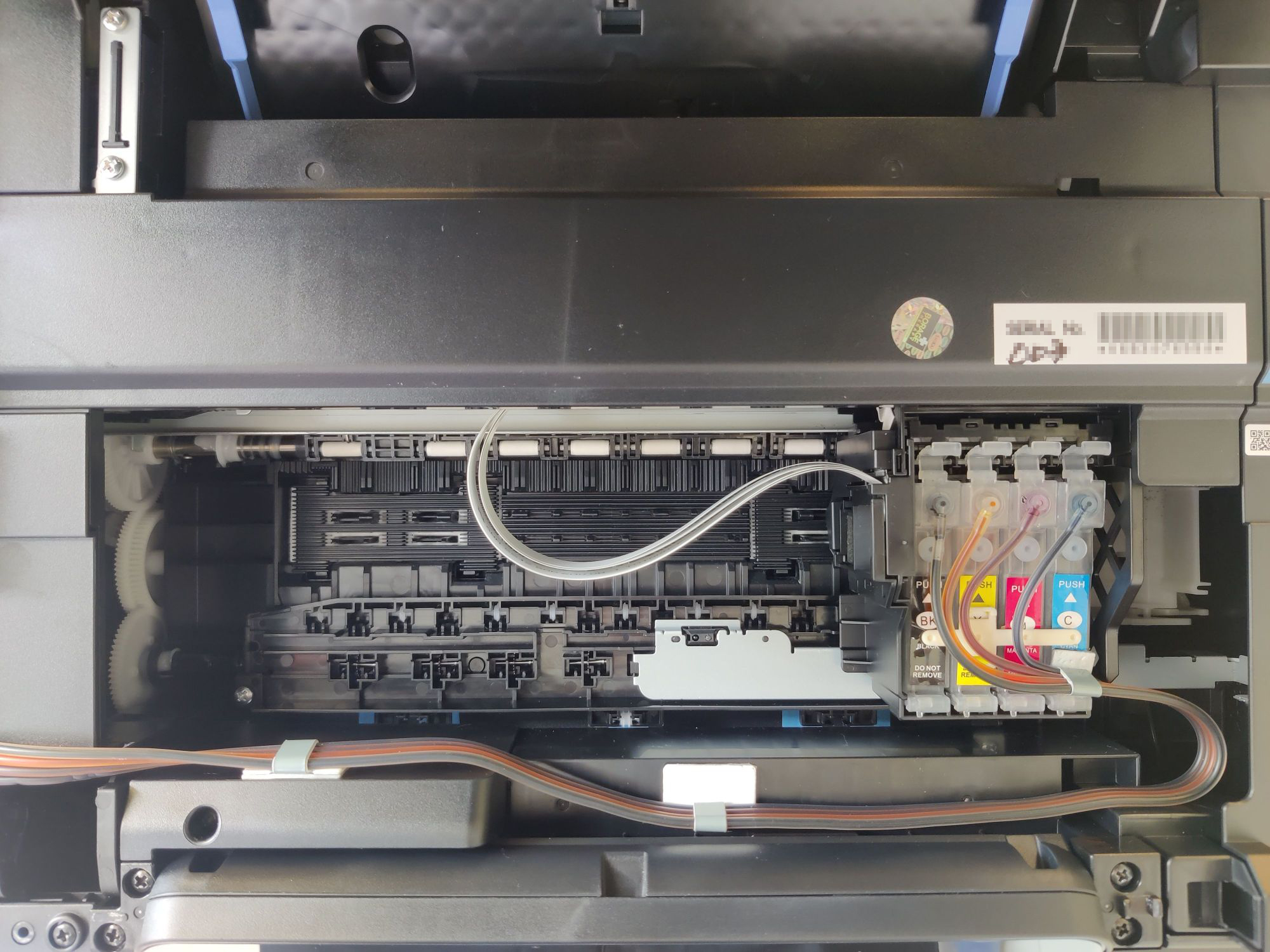

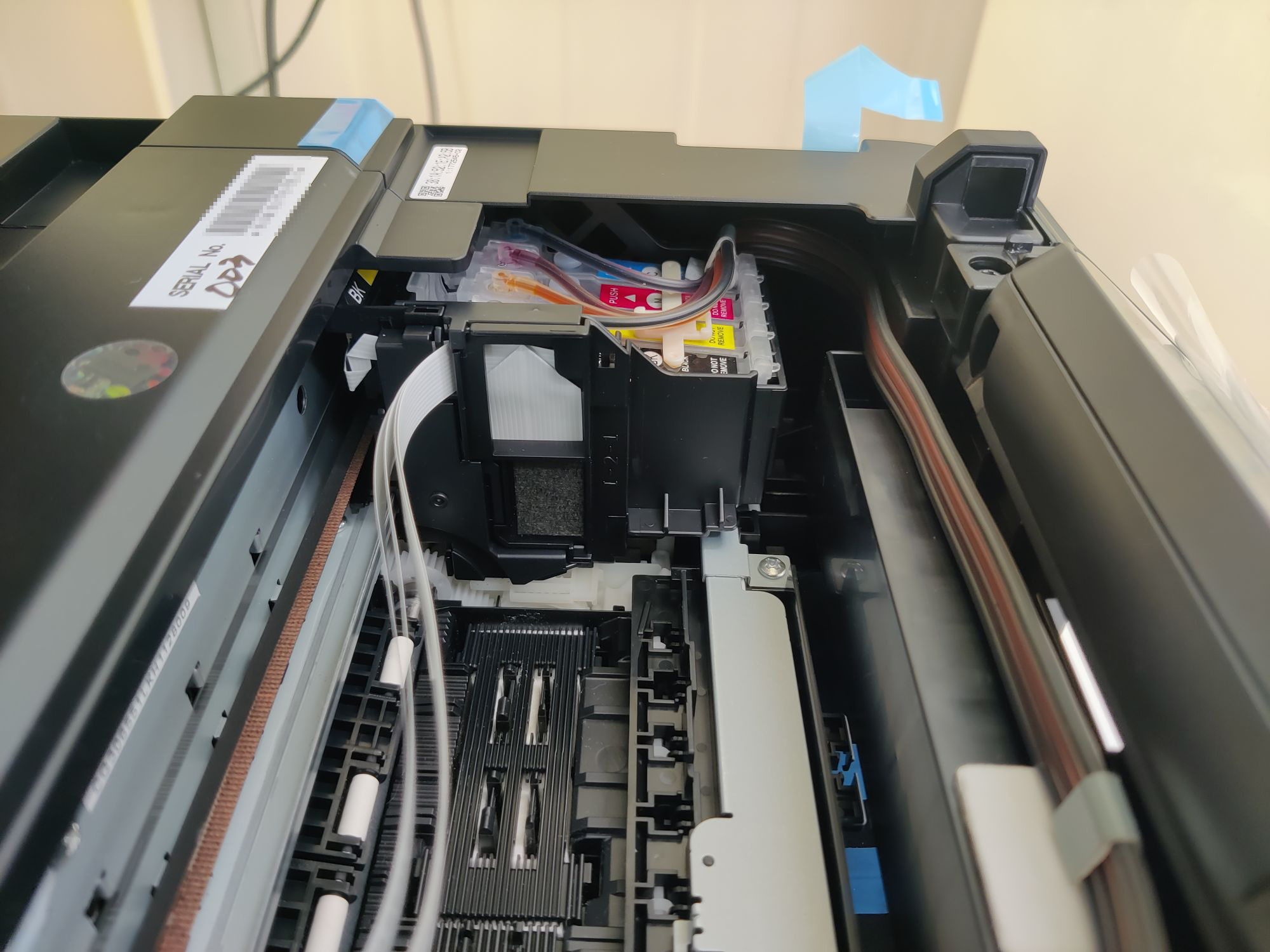

호스정리는 아래 사진을 참고해서 클램프 등으로 고정합니다.

엡손 WF-2850, WF-2851 장비는 무한잉크 장착을 위해 너무 큰 배려를 해준게 아닌가 ? 싶을 정도로

선정리가 너무 쉽습니다.





사용중에 잘못 된 호스정리로 인해 호스가 처지고 걸려 장애가 절대 발생하지 않을 프린터 내부 구조입니다.

















헤드가 안쪽으로 들어 갔을때 호스가 너무 꺽이지 않게끔

여유롭게 당겨 고정시키는게 포인트입니다.

















프린터 우측 커버를 벗기고 바라 본 형태입니다.

이 정도 쯤 여유있게 빼 주면 좋습니다.



너무 타이트하게 댕기면 용지걸림 오류가 뜹니다.

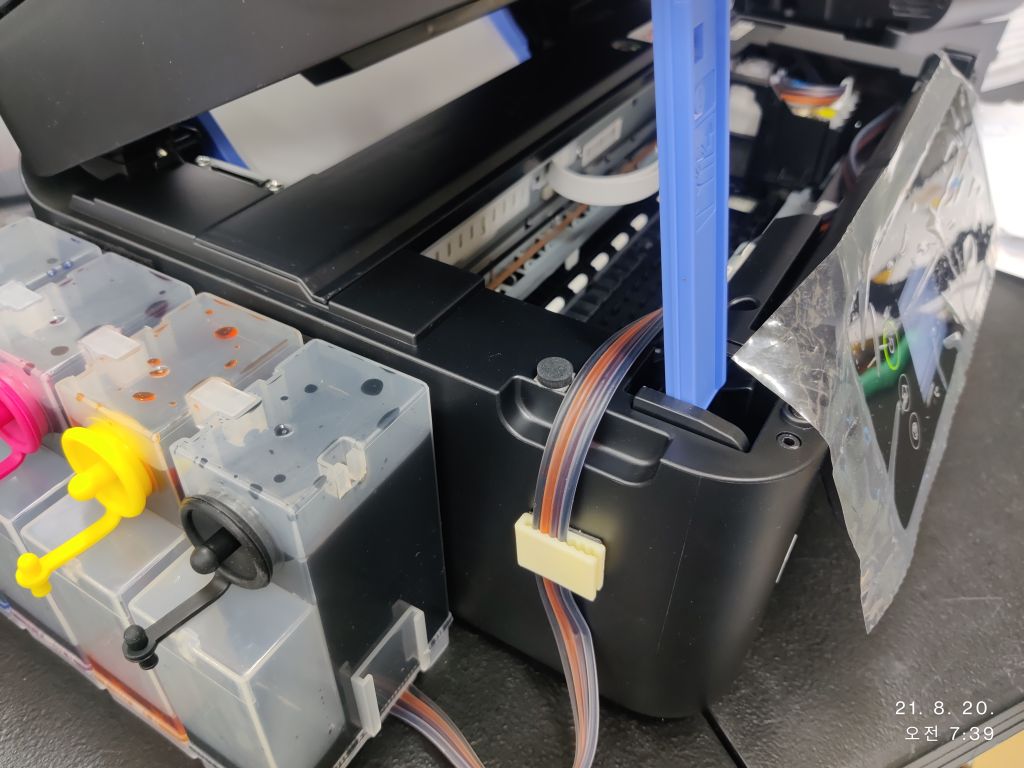

잉크통은 프린터 좌측에 위치 시키고

상부 ADF 유닛이 닫혔을 때 호스가 눌리지 않게

보강을 해 주세요.













이상으로 무한잉크 장착을 위한 카트리지 가공 및 호스정리에 대해 말씀드렸는데요.



제가 사용한 공급기 기준으로 전체 호스 길이에서 약 30cm 가량 잘라내고 카트리지 연결하고 하니

호스가 딱 맞아 떨어져 깔끔하고 좋았습니다.

길이를 맞춰 작업하시길 권합니다. ^^





엡손 WF-2850, WF-2851 장비는 무한잉크 장착도 너무 너무 쉽고 너무 너무 잘 나옵니다.





저는 레이 공급기를 이용하여 테스트를 진행했지만,

기타 다른 공급기 들도 충분히 잘 되리라 믿어 의심치 않습니다. ^^

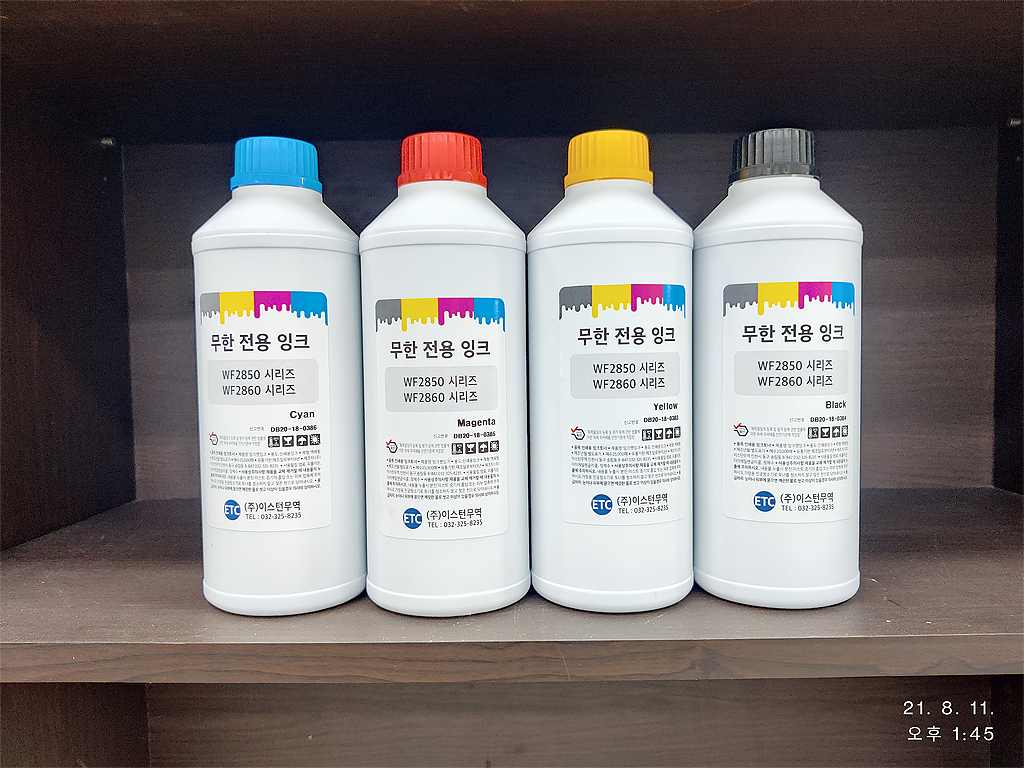

엡손 WF-2850, 2851 그리고 2855 등에 사용하고자 개발한 전용 잉크입니다만

비슷한 형제장비. 즉, 2860, 2861 그리고 L5190, L6190 등도 잘 나오지 않을까 생각됩니다.













현재 위 사진의 2850 전용 잉크로

엡손 WF-3640, 3620 등에 사용하고 있는 바,

약 2개월이 자났지만 막힘 없이 잘 나오고 있습니다.

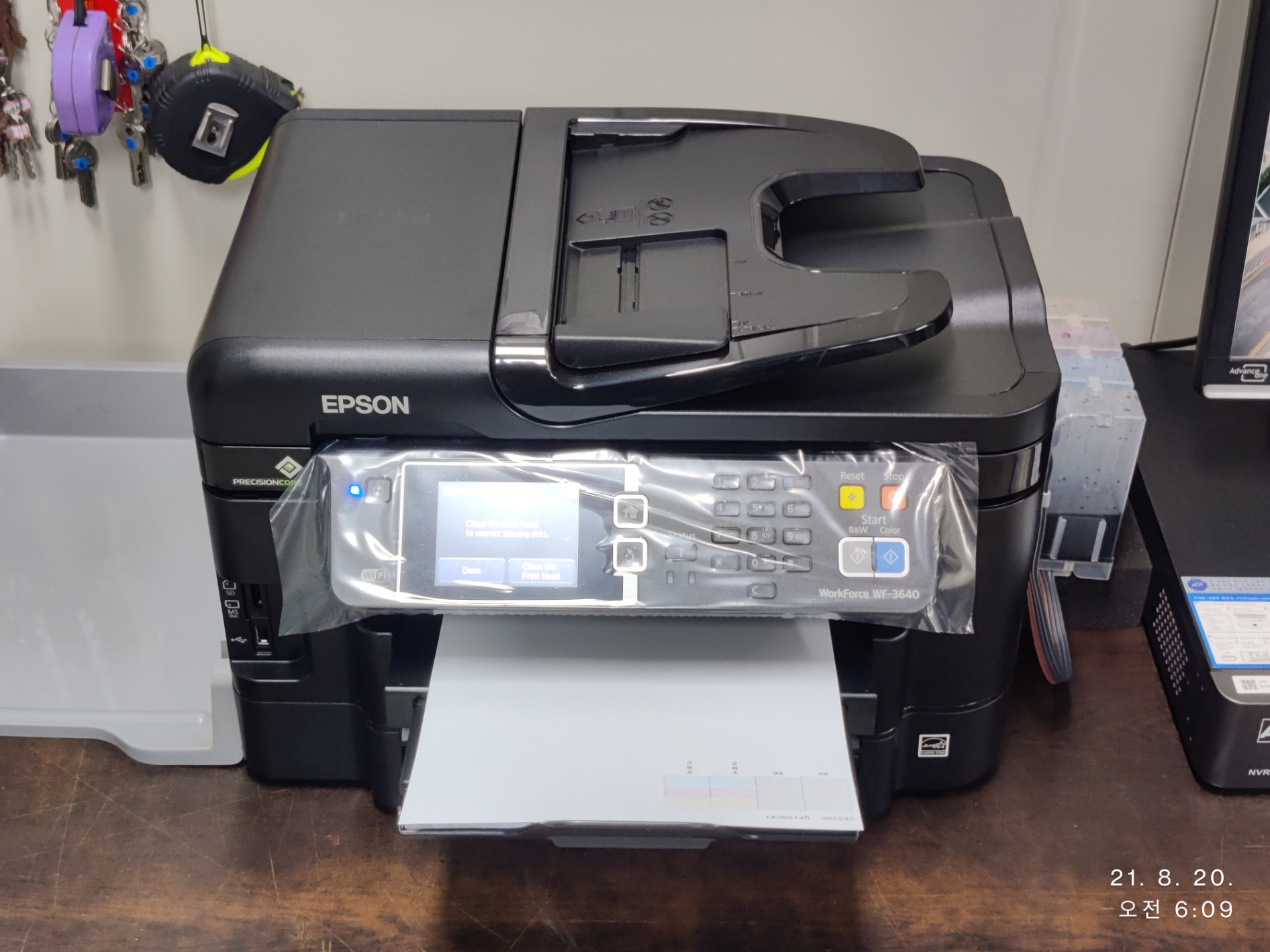

우리회사 팩스로 사용중인 WF-3640 복합기





그 외 엡손의 다른 기종인

WF-C5790 등도 탈 없이 잘 나올 수 있다고 봅니다.

혹시 테스트 해보신 분 계시면 피드백 좀 부탁드립니다.











EPSON® 은 Seiko Epson Corporation 등록상표이며,
상기 제품에 대한 기본 사용법 등은 해당 사용설명서를 참고하십시요.
또한, 무칩과 관련된 부분은 Seiko Epson Corporation에서 보증하거나 책임지지 않으며, 이로 인해 정상적인 A/S를 받을 수 없게 될 수 있음을 주지하시고 사용자 본인의 책임하에 진행해야 하는 부분입니다.
