HP 452 477 틴텍 펌(T사 펌) 올리기 위해 낸드 플래시 실리콘 에폭시 제거 방법

반응형

HP 오피스젯 프로 452 477 그리고 577 등 장비에

틴텐칩(T사칩)을 사용하기 위해서는  펌웨어 수정을 해야 하는데



그게 쉽지가 않습니다.

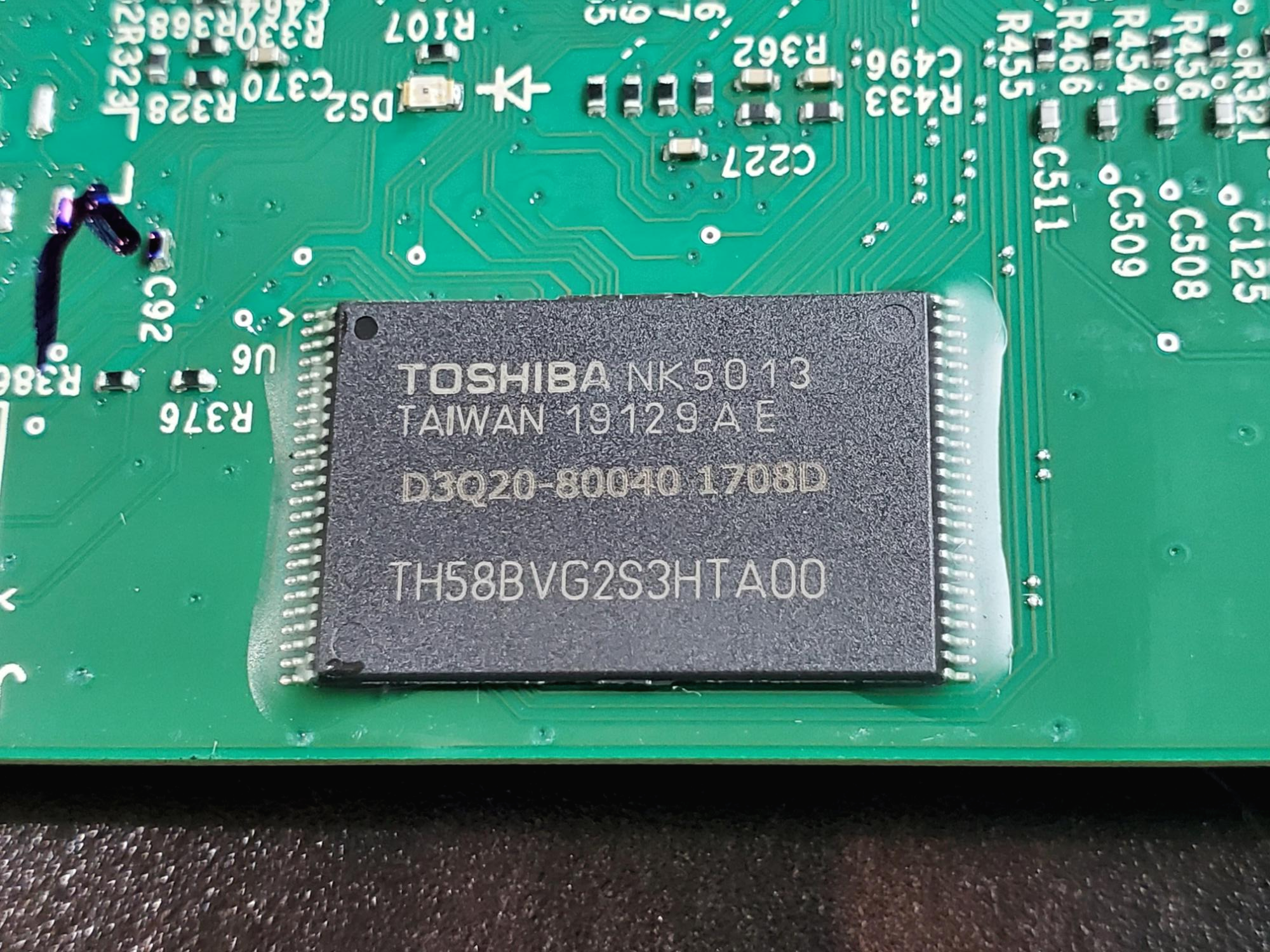

바로 아래와 같이 낸드 플래시 옆에 에폭시를 발라 버렸네요. ㅎㅎ





요게 딱딱해서 잘 떨어지질 않아요.

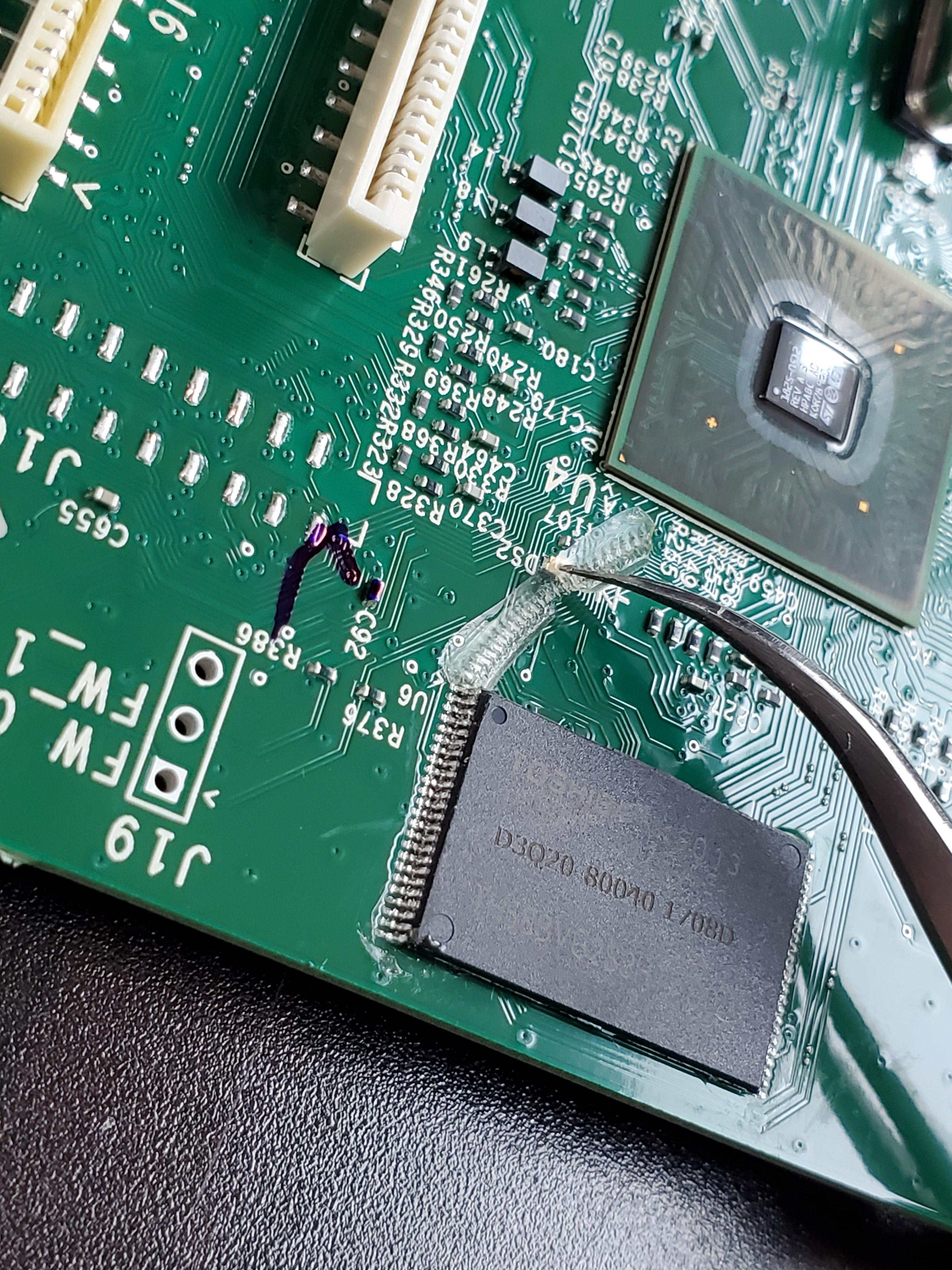

하지만 열풍기로 살살 불어 달궈 주면,

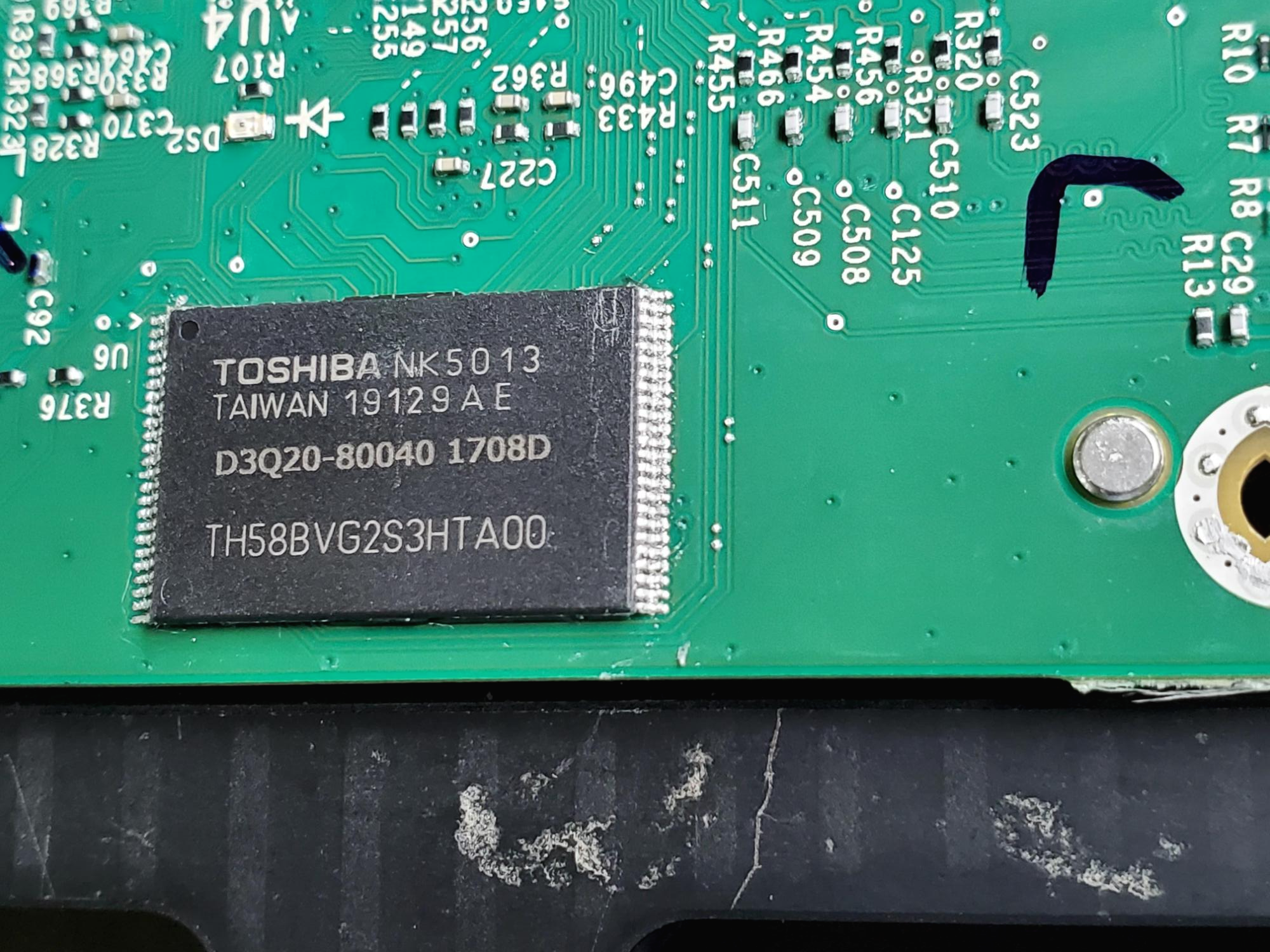

아래 사진 처럼 잘 떨어 집니다. ^^













떼어 낸 부분이 아주 깨끗합니다. ^^

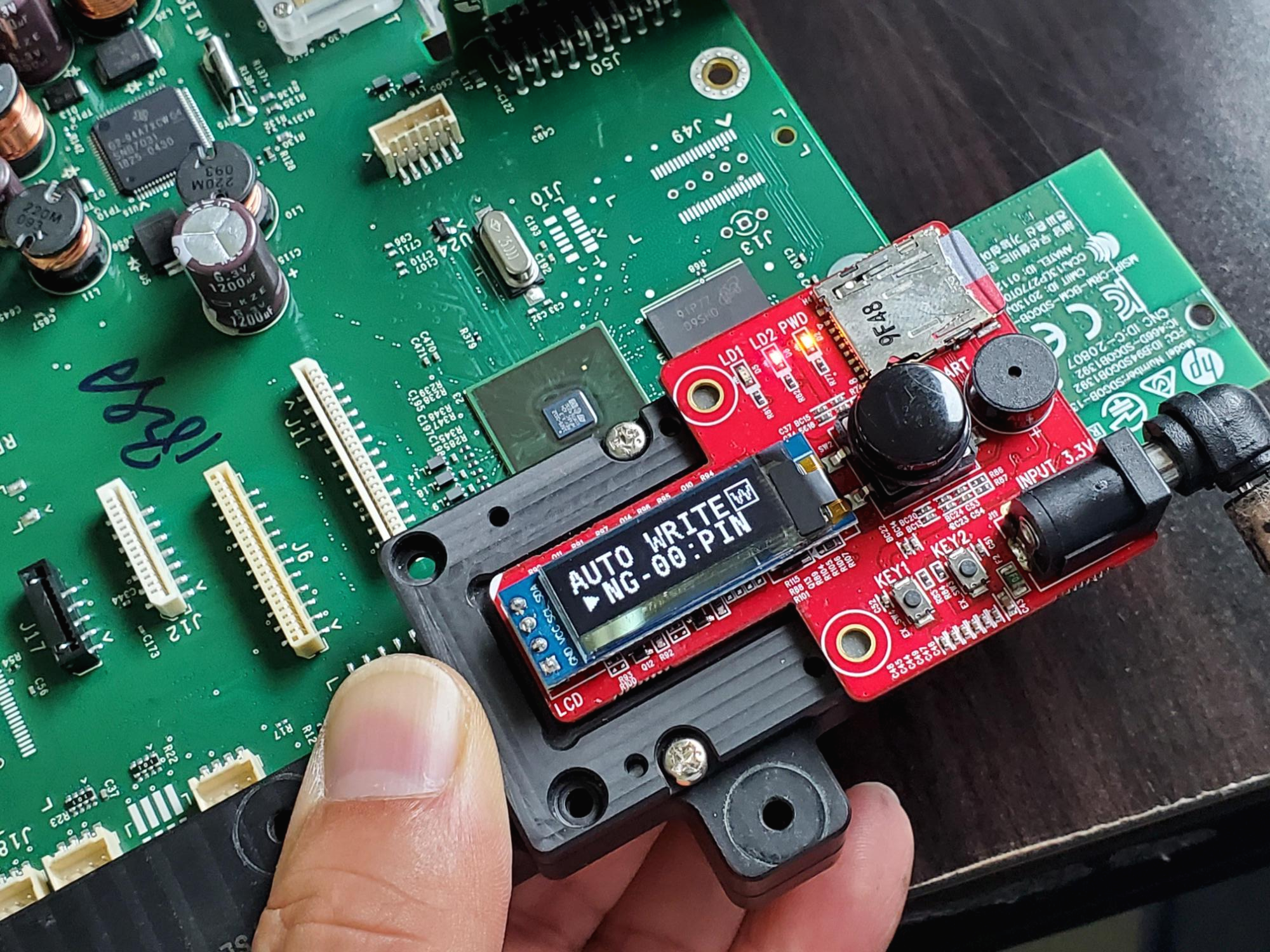

바로 지그를 물려 펌 수정을 하시면 되겠습니다.

근데 사진 찍다보니 NG 00 이 뜬 사진이 찍혔네요 ㅠㅠ











NG 00은 지그를 다시 물려주면 됩니다.

접지부 핀이 잘못 연결된 경우네요 ^^

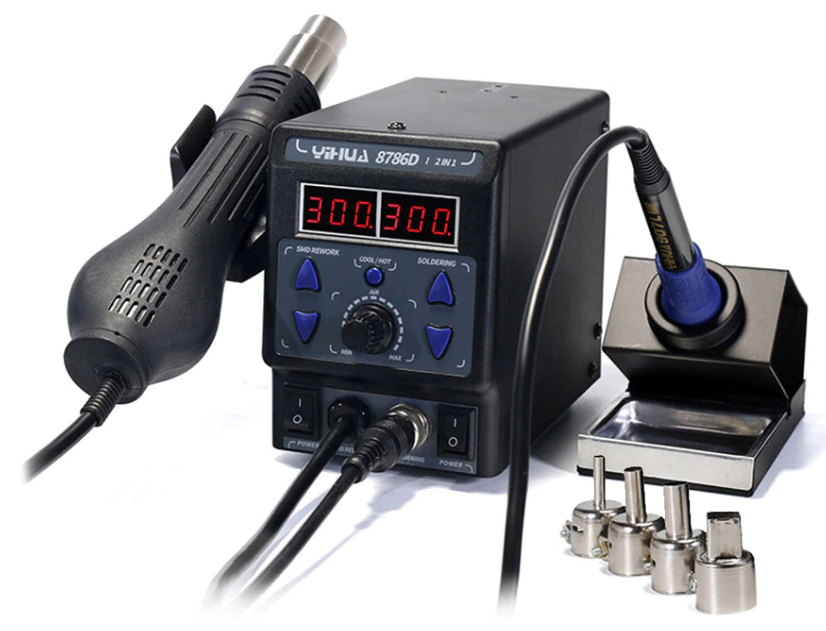

열풍기는 아래 사진처럼,

전기 인두와 일체형으로 구입하시길 권합니다.



노즐이 여러가지 굵기가 준비되어 반도체 쪽 납 제거시에도 아주 유용하게 사용됩니다.



중국 알리나 국내 쇼핑몰 등에서 쉽게 구입가능합니다.







반응형

이 글을 공유하기

댓글(2)

  • USER
    2021.04.08 13:05

    안녕하세요. 혹시 게시글에서 사용하신 TSOP48 리더기 어떤 제품인지 알 수 있을까요?
    TSOP48 낸드에 작업 할 일이 있는데 디솔더링이 어려운 상황이라 궁금합니다.

    • 2021.04.08 13:50 신고

      사진에 보이는 제품은 별도로 의뢰해서 개발 생산한 제품으로 일반인들에게 유통되지 않습니다.
      리라이터 뿐 아니라 핀블럭 등도 함꼐 있어야 하는데 유통되지 않는 것으로 알고 있습니다.
      직접 개발 제작하시던가 디솔더링을 하시던지 해야할 것으로 보이며 디솔더링을 하지 않는다면 PCB설계가 어떻게 되었느냐에 따라 쉬울 수 도 복잡할 수 도 있을꺼 같네요.
