삼성정밀공업 IREX 싱크대 경첩 댐퍼 달기 (feat. 싱크대 경첩 튼튼하고 정확하게 부착하기)

반응형

아는 지인의 부탁으로 상부 장을  하나 CNC로 재단해 달라는 부탁을 받았습니다.

나무 깍는 거야 뭐, CNC가 할 일이고 전혀 어려운게 없으니 혼쾌히 승낙하고

바로 설계에 들어 갔습니다.



그런데 문제는 경첩을 다는게 문제 였어요.



밖으로 노출되는게 별로 안이쁘잖아요 ?

그래서 싱크대 경첩을 생각하고 싱크대 경첩을 달기로 마음 먹었습니다.



바로 싱크대 경첩 주문 !!



제조하는 업체가 많았지만,

집 주방 싱크장에 부착된 브랜드가 IREX더군요.

검색해 보니 국내기업, 삼성정밀공업의 브랜드더군요 ^^



가격도 별도 비싸지 않기에

IREX 싱크대 경첩으로 주문을 했습니다. ^^



그런데,



문제가 생겼습니다. ㅠㅠ

저는 싱크대 경첩을 달아 본 적이 없어서

얼마만큼 경첨 홈을 파야 하는지

어느 정도 위치에 피스를 박아야 하는지가 고민이 되었습니다.



제 검색 실력으로는 암만해도 정확한 결과가 나오질 않더군요.

(네xx 의 한계 ??)



정말 검색을 많이 해보고 고민을 한 끝에

나름 자료를 정리해서 만들어 CNC 가능을 하였네요. ㅠㅠ





이에, 차후 필요할 경우는 대비할겸, 저처럼 필요하신 분을 위해 정확한 정보를 올리고자 합니다.






제가 주문한 경첩은 IREC 댐퍼 내장형 경첩 을 주문하였습니다.

아마도 가장 널리 사용되는 경첩이 아닐까 생각합니다.

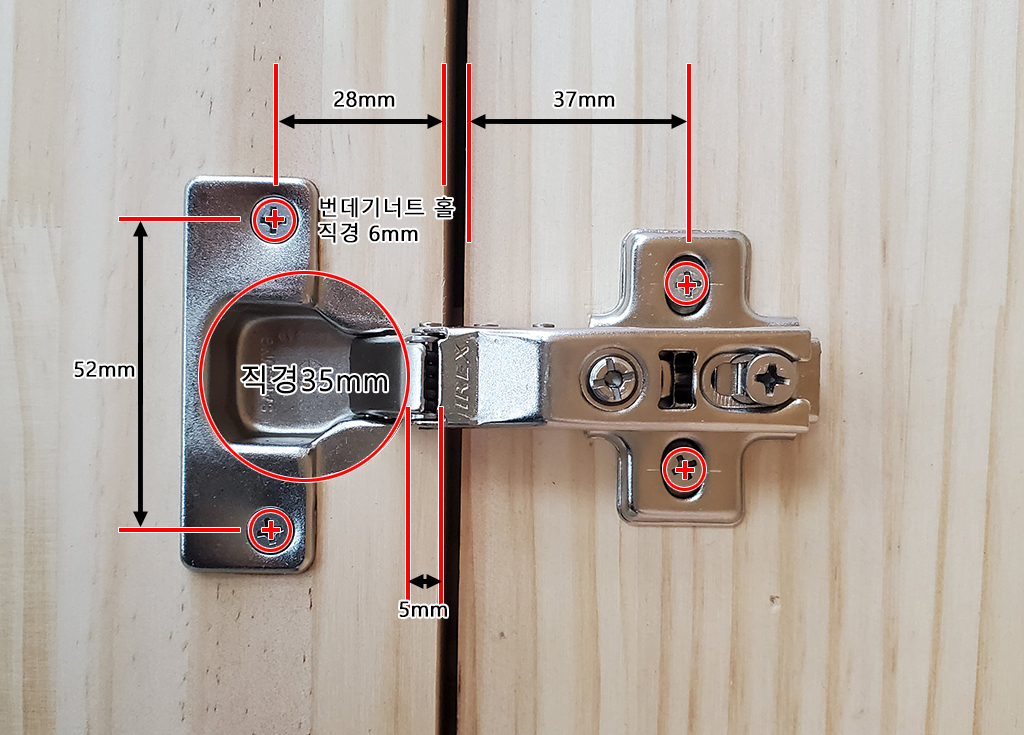

제가 여기저기 검색하여 장착시 가공한 칫수는 다음과 같습니다.





번데기 너트 홀은 10mm 깊이, 경첩 홀은 12mm 깊이로 팝니다.







저는 싱크대 문짝에 달린 경첩이 나사가 빠가나는 걸 봐 왔기에

아예 번데기 너트와 번데기 너트에 맞는 접시머리 스텐 볼트를 이용하여 CNC 가공을 하였으니 참고바랍니다.



각 주문한 규격은 다음과 같습니다.


번데기 너트 / 규격: M4 / 길이: 10mm(일반형)

스텐 십자 접시머리 볼트 / 규격(두께): M4(4mm) / 기장(길이): 12mm(20ea)

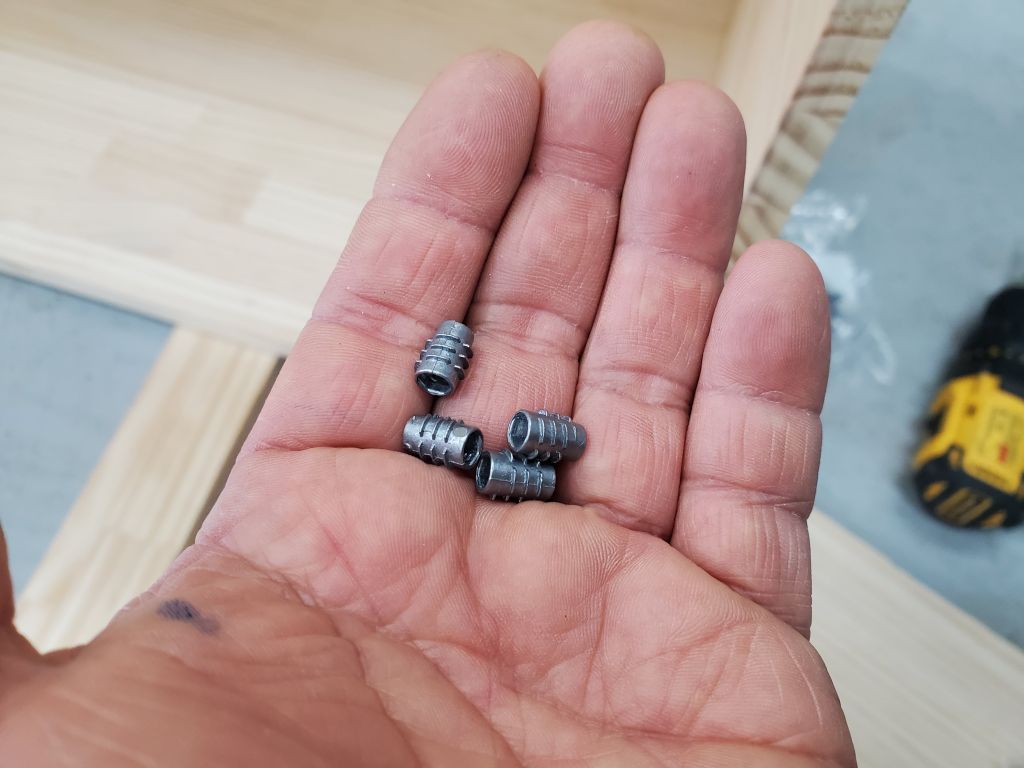

M4 번데기 너트 모양입니다.

아무래도 이 놈을 박고 볼트체결을 하면 아주 짱짱하게 체결이 될 것입니다.









경첩 구멍은 12 mm 깊이로 팝니다.

번데기 너트는 10mm 깊이로 파줍니다.

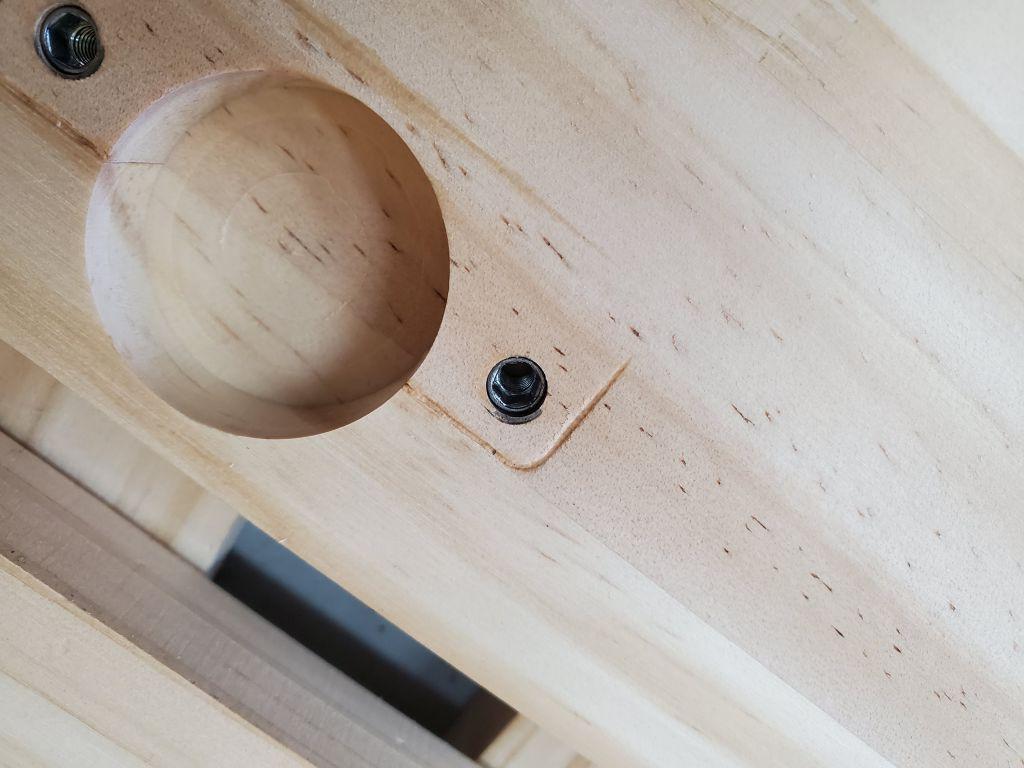

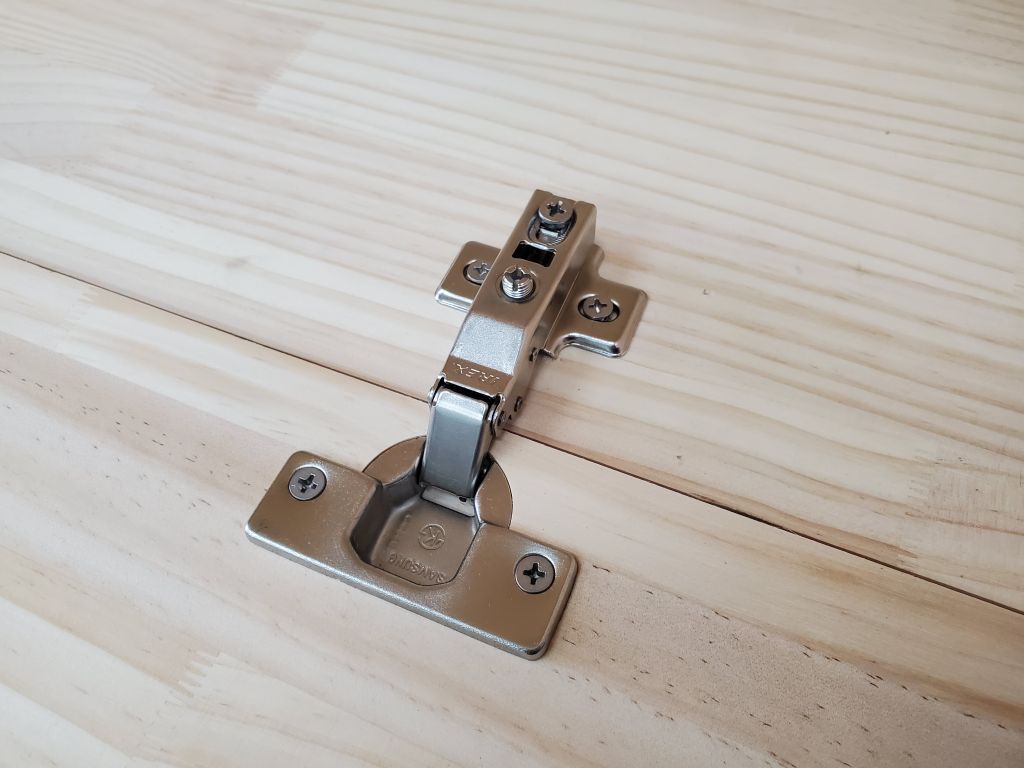

접시머리 볼트로 체결하니 정말 튼튼합니다.











광고 하나 보실게요 ~

728x90

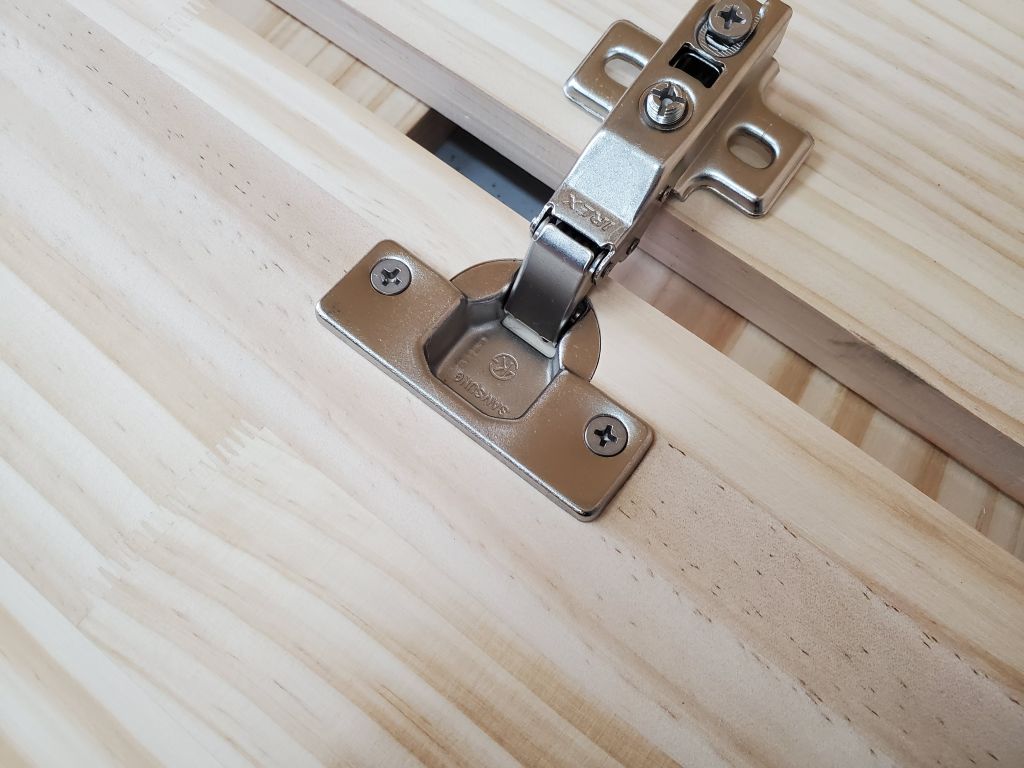

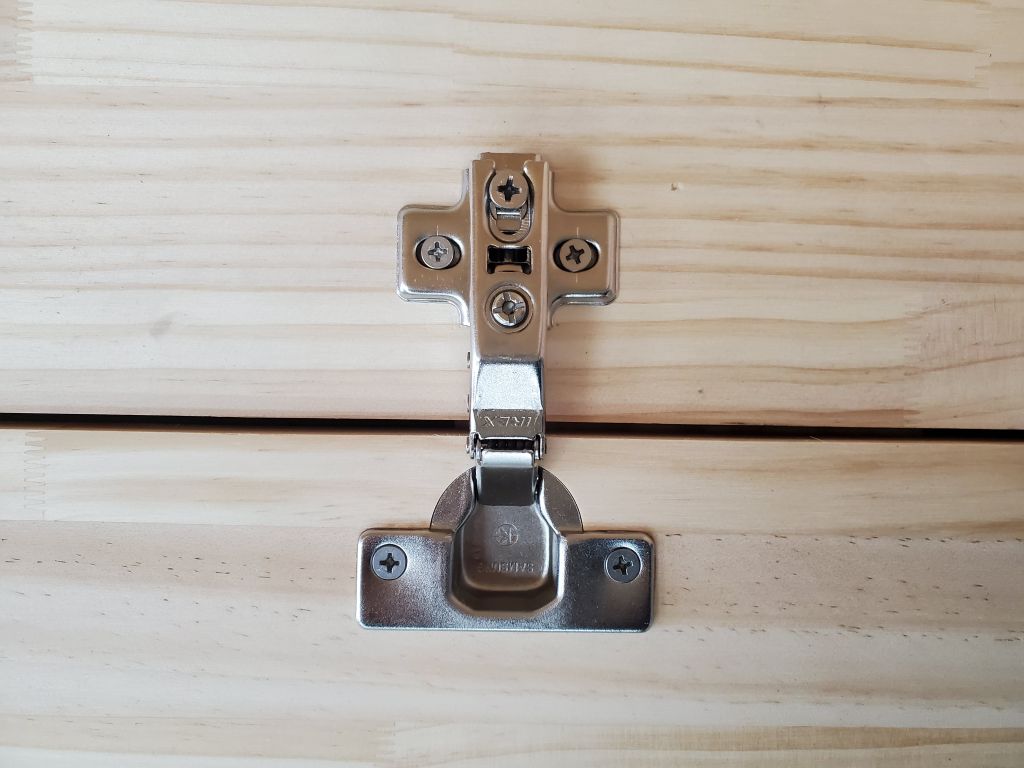

몸체쪽 볼트도 체결을 해 줍니다.











완성입니다.

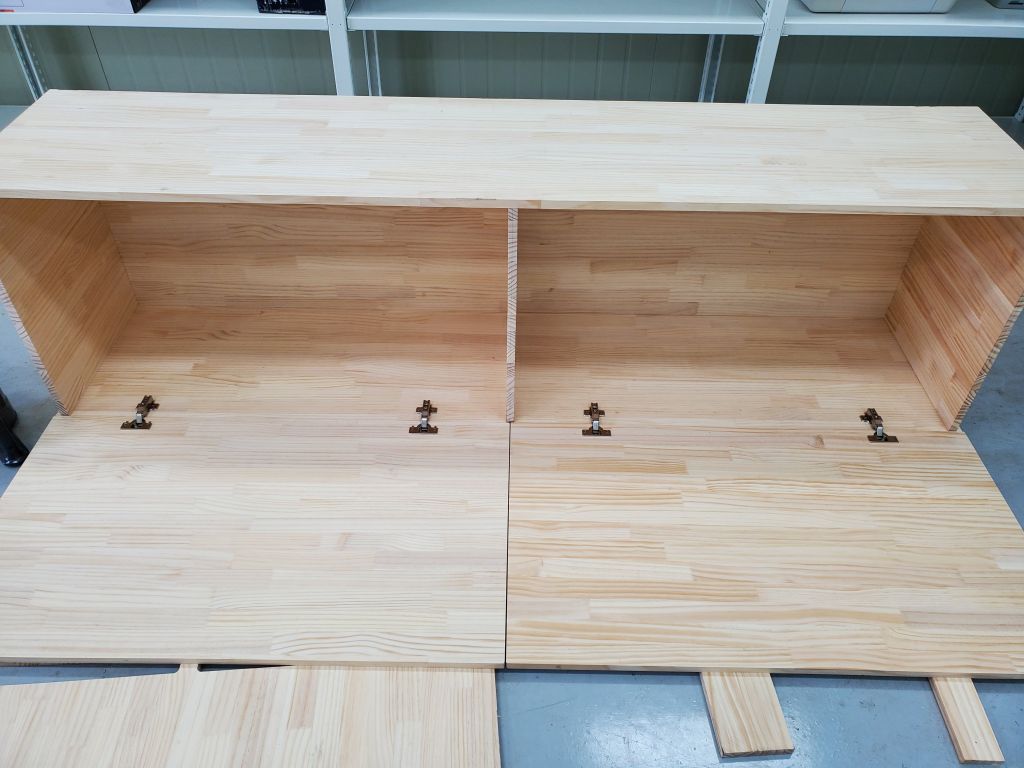

제작하고자 했던 장이 완성되었습니다.









싱크대 경첩을 이용하여 장을 제작하시려는 분들게 작은 도움이 되었으면 합니다. ^^

감사합니다.
