아는 지인의 부탁으로 상부 장을 하나 CNC로 재단해 달라는 부탁을 받았습니다.
나무 깍는 거야 뭐, CNC가 할 일이고 전혀 어려운게 없으니 혼쾌히 승낙하고
바로 설계에 들어 갔습니다.
그런데 문제는 경첩을 다는게 문제 였어요.
밖으로 노출되는게 별로 안이쁘잖아요 ?
그래서 싱크대 경첩을 생각하고 싱크대 경첩을 달기로 마음 먹었습니다.
바로 싱크대 경첩 주문 !!
제조하는 업체가 많았지만,
집 주방 싱크장에 부착된 브랜드가 IREX더군요.
검색해 보니 국내기업, 삼성정밀공업의 브랜드더군요 ^^
가격도 별도 비싸지 않기에
IREX 싱크대 경첩으로 주문을 했습니다. ^^
그런데,
문제가 생겼습니다. ㅠㅠ
저는 싱크대 경첩을 달아 본 적이 없어서
얼마만큼 경첨 홈을 파야 하는지
어느 정도 위치에 피스를 박아야 하는지가 고민이 되었습니다.
제 검색 실력으로는 암만해도 정확한 결과가 나오질 않더군요.
(네xx 의 한계 ??)
정말 검색을 많이 해보고 고민을 한 끝에
나름 자료를 정리해서 만들어 CNC 가능을 하였네요. ㅠㅠ
이에, 차후 필요할 경우는 대비할겸, 저처럼 필요하신 분을 위해 정확한 정보를 올리고자 합니다.
제가 주문한 경첩은 IREC 댐퍼 내장형 경첩 을 주문하였습니다.
아마도 가장 널리 사용되는 경첩이 아닐까 생각합니다.

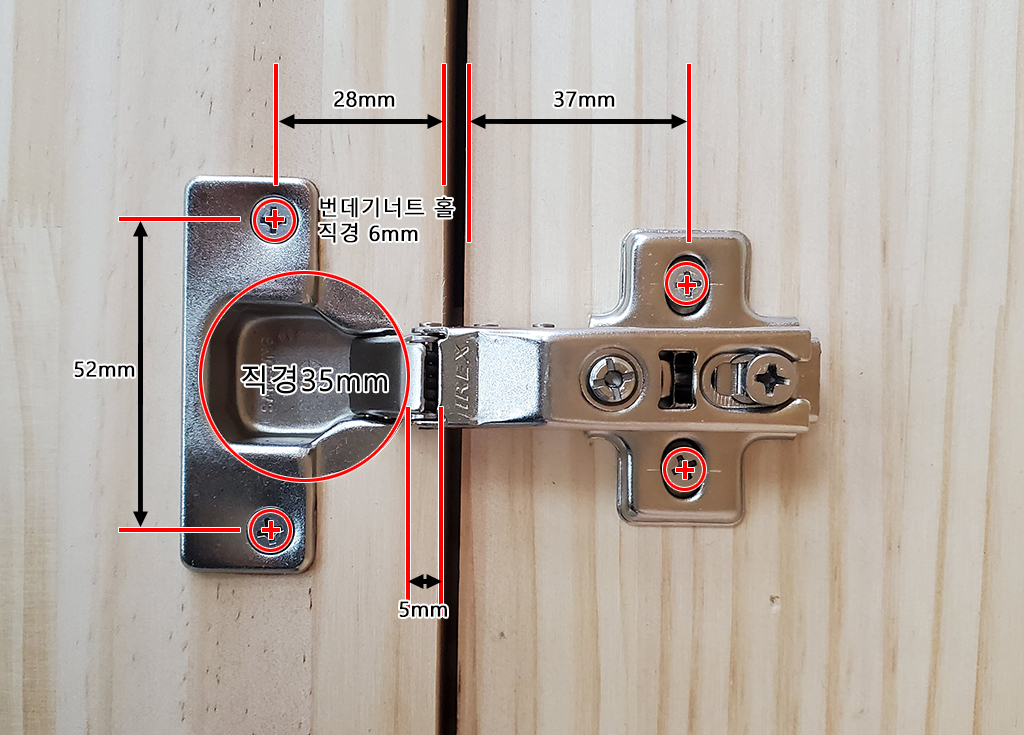

제가 여기저기 검색하여 장착시 가공한 칫수는 다음과 같습니다.
저는 싱크대 문짝에 달린 경첩이 나사가 빠가나는 걸 봐 왔기에
아예 번데기 너트와 번데기 너트에 맞는 접시머리 스텐 볼트를 이용하여 CNC 가공을 하였으니 참고바랍니다.
각 주문한 규격은 다음과 같습니다.
번데기 너트 / 규격: M4 / 길이: 10mm(일반형)
스텐 십자 접시머리 볼트 / 규격(두께): M4(4mm) / 기장(길이): 12mm(20ea)
M4 번데기 너트 모양입니다.
아무래도 이 놈을 박고 볼트체결을 하면 아주 짱짱하게 체결이 될 것입니다.

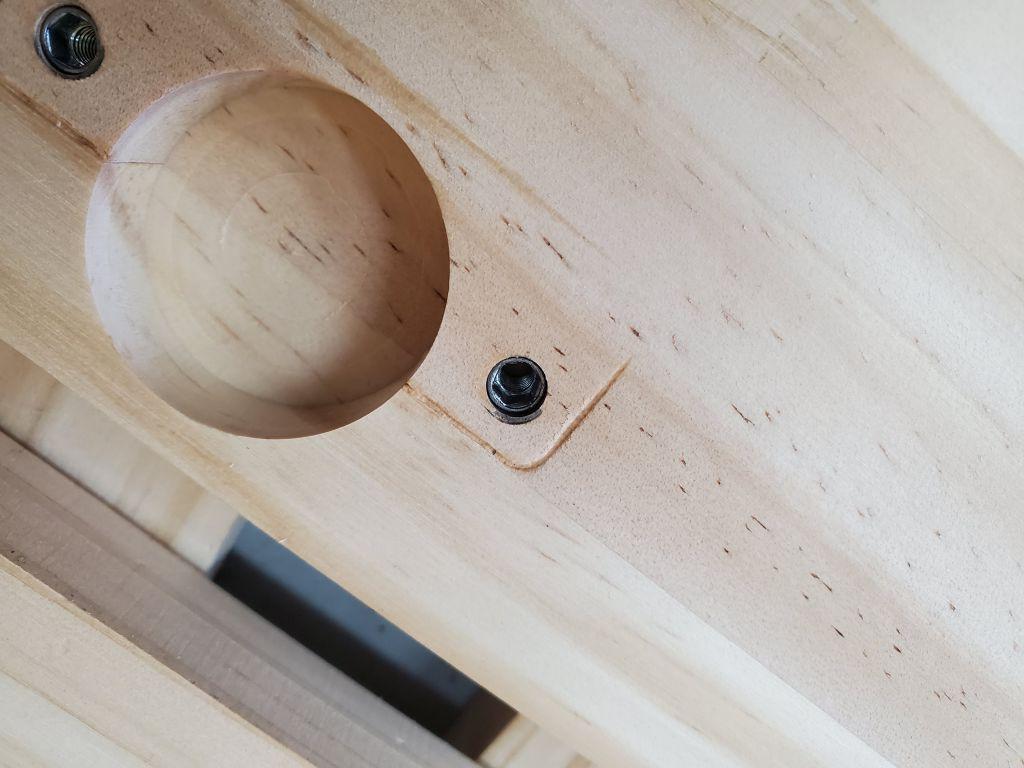

경첩 구멍은 12 mm 깊이로 팝니다.
번데기 너트는 10mm 깊이로 파줍니다.

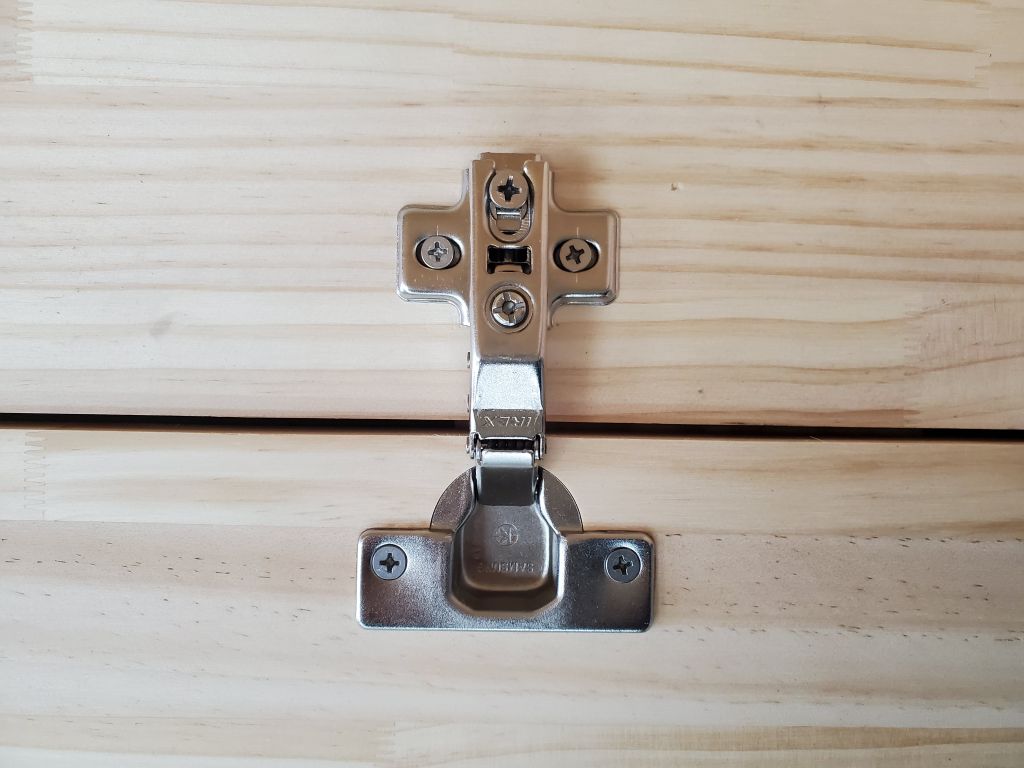

접시머리 볼트로 체결하니 정말 튼튼합니다.
광고 하나 보실게요 ~

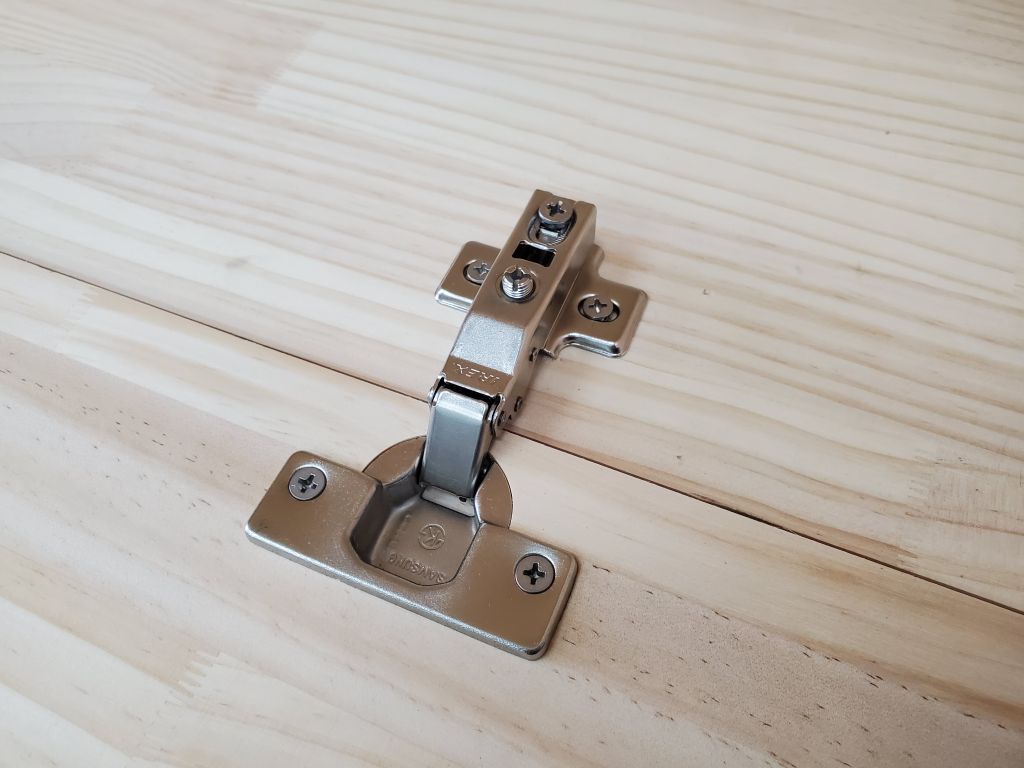

몸체쪽 볼트도 체결을 해 줍니다.

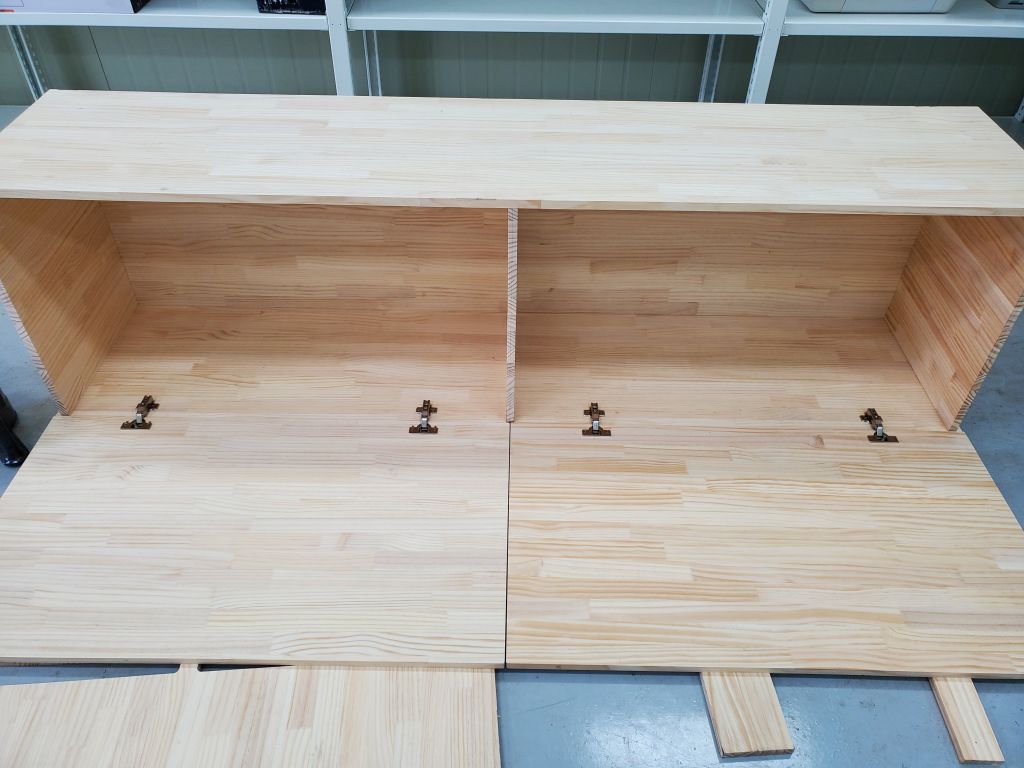

완성입니다.
제작하고자 했던 장이 완성되었습니다.
싱크대 경첩을 이용하여 장을 제작하시려는 분들게 작은 도움이 되었으면 합니다. ^^
감사합니다.
