니로EV 전기차에 차량용 인버터 설치방법 220V전기 무한대로 사용하여 노지캠핑 차박 전기문제 해결 (준비물)

반응형







동영상으로 보고 싶으신 분은 맨 아래에 유튭 동영상 있습니다.









이 글은  차량에 인터버를 설치하여 차량의 12V 직류전원을 가정용 교류 전원인 220V로 바꾸어 캠핑가서 220V전원을 맘 편히 사용하고자 하는 분들에게 도움되는 글입니다.



저 또한, 이 작업을 진행하기 이전에 수많은 시행착오와 많은 비용을 써가며 여기까지 왔고, 이 방법이 최종선택한 방법이며 더 이상의 변화는 없을 것으로 판단되기에 저와 같은 생각을 하시는 분들에게는 좋은 지침이 되지 않을까 생각합니다.





먼저 제 차량은 니로EV전기차입니다.

전기차의 경우에는 고전압 배터리를 이용하여 거의 원하는 만큼 무한대(?)로 전기를 뽑아 쓸 수 있겠습니다.

하지만 전기차가 아닌 경우에는 일반 차량용 배터리를 용량 계산하여 넉넉히 준비를 하여야 겠습니다.



때문에 이 글이 전기차를 위한 인버터 설치방법이 되겠지만 기본을 알면 타 내연차량에도 충분히 적용 가능한 방법이 되겠습니다.









니로EV에는 시동배터리(보조배터리)가 45Ah 용량을 가진 녀석이 탑재되어 있습니다.

솔직히 블박 사용하기에도 많이 부족합니다.



그래서 제 경우 과거에 브이파워 인산철 배터리를 달았었죠.

하지만,, 어처구니 없는 방전을 경험한 이후 저렴한 가격에 방출하였고...

다시 국산이라는 GSP 인산철 배터리를 기다렸는데 GSP본사에서는 전기차에는 인산철 배터리를 장착하지 말라는 얘기를 듣고 갸우뚱 했었습니다.

아니, 브이파워는 용량까지 추천해 주며 달라고 권장했는데 GSP는 달지 말라니....



저는 GSP 말을 듣기로 하고 전기차에 인산철 배터리를 장착하려는 욕심을 버리고 AGM 배터리로 갔습니다.

가격도 저렴하고 부담없어 좋더군요. ㅎㅎ







이 말씀을 드리는 이유는

자기 차량의 시동배터리 용량을 최대한 늘리는게 좋다고 생각하기에 드린 말씀입니다











이제 인버터를 장착하기 위한 준비물입니다.









가장 중요한 인버터,

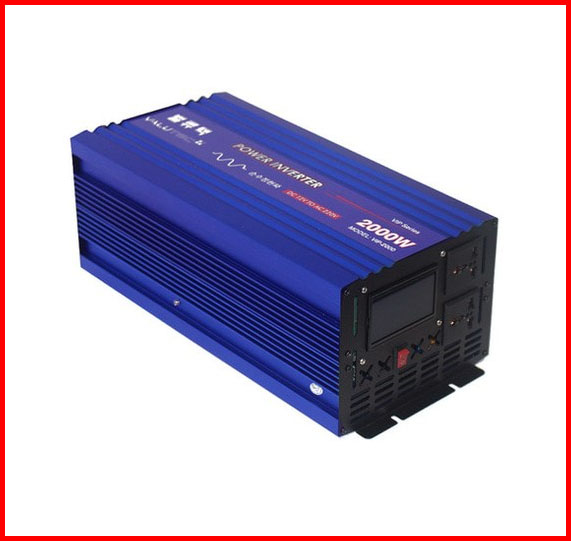

저는 2000W 순수정현파 인버터를 구매했습니다.

나름대로 이것 저것 알아보고 공부한 후에 마음에 드는 제품으로 고른게 벨류텍 순수정현파 인버터 입니다.



https://link.coupang.com/a/mUx1s

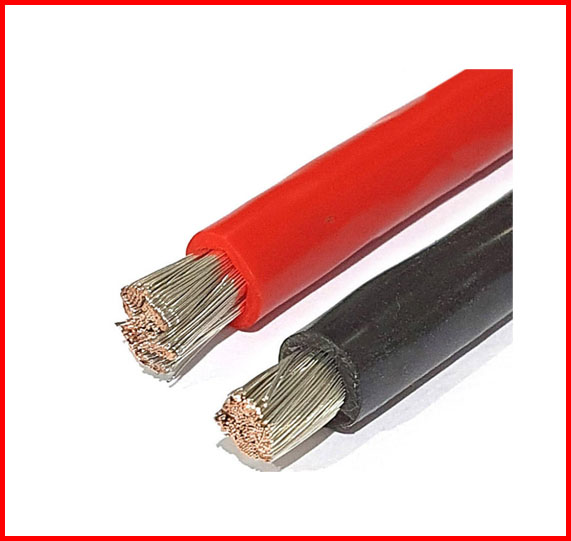

그 다음으로 중요하게 생각한게 전선인데요.

저는 굵기가 4AWG 순수 구리선을 구입 했습니다.

피복 형태는 실리콘 재질인 제품으로 선택하였습니다.

과열로 인해 피복이 녹지 않고 어느 정도는 버틸 수 있게 말이죠 ~



https://link.coupang.com/a/mUwyp

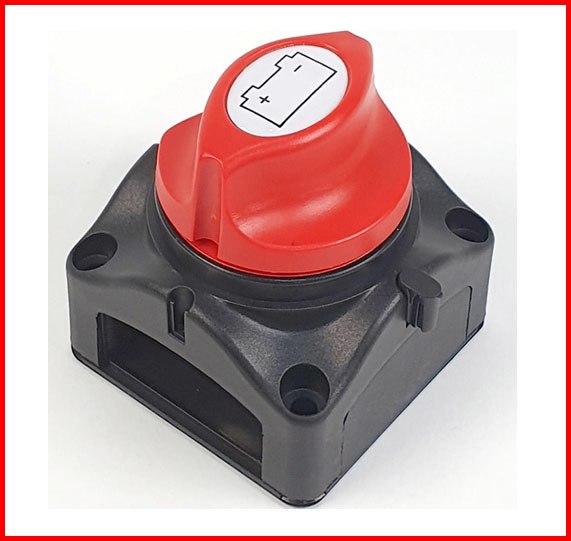

그리고, 준비한게 차단 스위치 !

스위치의 용량은 275A 짜리를 샀습니다.

이와 산거 큰 용량으로 구입을 했습니다.



https://link.coupang.com/a/mUvpW

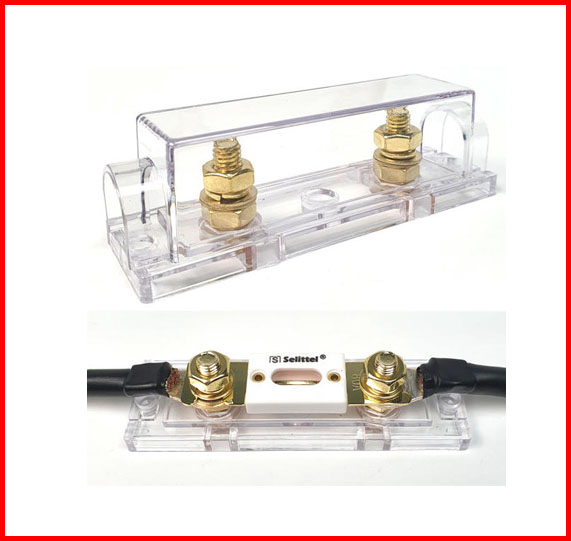

그리고, 휴즈를 준비 했습니다요.

용량이 100A 짜리 실리콘 휴즈를 구입했습니다.

휴즈와 휴즈박스는 별개로 구입하셔야 합니다.

세라믹 휴즈는 두배용량인 200A까지 커버된다고 합니다.



ANL 휴즈홀더 https://link.coupang.com/a/mUw2u
ANL 100A 휴즈 https://link.coupang.com/a/mUxts

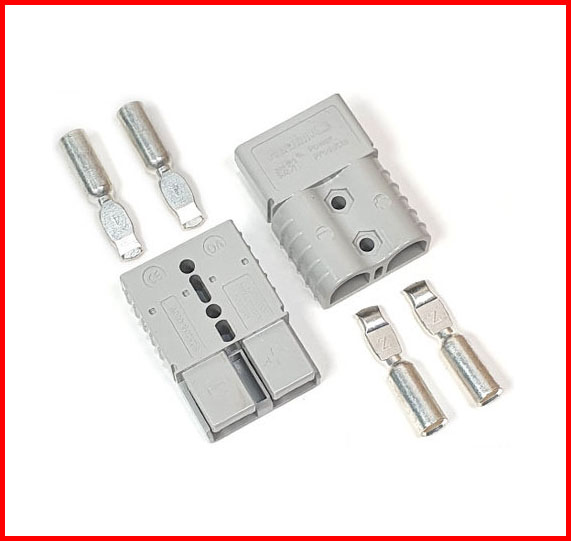

앤더슨 단자 또는 앤더슨 커넥터라고 불리우는 제품도 구입했는데요.

인버터를 차량에서 항상 고정을 시키지 않고 탈부착할 때 뗏다 붙였다 하기 위함입니다.

용량은 174A 짜리입니다.



https://link.coupang.com/a/mUv8b

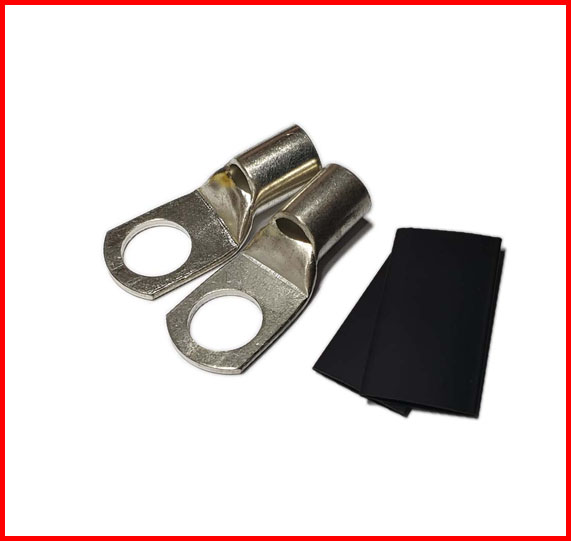

마지막으로 배선단자를 구입했는데요.

4AWG 전선이 충분히 들어갈 녀석을 구입하시면 됩니다.



https://link.coupang.com/a/mUyEW











이 외에



4AWG에 사용할 수 있는 수축튜브. (위 단자 구입시 동봉되어 있어요)

납땜용 납

토치

그리고 롱노우즈, 니터 등등 연장이 있으면 좋겠네요.



아울러 인버터 다이(거치대)를 고정하기 위한 M6 용 볼트 등은 본인 상황에 맞추어 구입하여야 합니다.



저는



인버터 다이 거치용

M6 볼트 80mm * 3개

M6 볼트 60mm * 1개가 실 사용되었고

M6 너트 * 20개

M6 스프링 와셔 * 20개

M6 평와셔 * 20개

를 구입하였습니다.





각종 부품들을 인버터에 고정하기 위해 사용된 볼트

M4 렌치 볼트를 준비했습니다. (스텐 추천)



길이 20mm * 10개

38mm * 10개

25mm * 10개

45mm * 10개

와셔 1000개

스프링와셔 1000개

너트 1000개 (낱개 판매를 안하네요 ㅠㅠ, 인터넷 구매는 가능할겁니다. 가가이 계신 분 오시면 나눠 드립니다.)





이렇게 자재를 구입  했습니다.









관련 글 안내 ::



다음 글은 기본 배터리 교체에 대한 글입니다.



https://richnam.com/822



니로 전기차 차박 220v전기를 마음껏 사용하며 노지캠핑을 즐겨보자

전기차의 장점이 전기가 있다는건데.... 난 2년 가까이 전기차를 타면서 헛된 방법만 꿈꾼듯 싶어 참 부끄럽습니다. 실 업체명을 거론하며 얘길 풀어 갈게요. V파워 인산철 배터리 업체에 전기차

richnam.com




다음 글은 인버터 설치에 대한 글입니다.



https://richnam.com/825



니로EV 전기차에 차량용 인버터 설치방법 220V전기 무한대로 사용하여 노지캠핑 전기문제 해결 (

먼저 이 전글에 설명드린 바와 같이 준비물이 모두 준비가 되었다면 설치를 시작하도록 하겠습니다. 2022.05.08 - 니로EV 전기차에 차량용 인버터 설치방법 220V전기 무한대로 사용하여 노지캠핑 차

richnam.com
